Резервуары горизонтальные стальные одностенные и двустенные РГСО (одностенные) и РГСД (двустенные), ГРСИ 52780-13
Номер госреестра:
52780-13
Наименование СИ:
Резервуары горизонтальные стальные одностенные и двустенные
Обозначение типа:
РГСО (одностенные) и РГСД (двустенные)
Производитель:
ООО "Нижневолжскстройсервис", г.Волгоград
Межповерочный интервал:
5 лет
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
28.02.2018
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Резервуары горизонтальные стальные одностенные РГСО и двустенные РГСД
Назначение средства измерений
Резервуары горизонтальные стальные одностенные РГСО и двустенные РГСД
предназначены для измерений объема светлых нефтепродуктов, воды и других жидкостей, и
их хранения.
Описание средства измерения
Резервуары горизонтальные стальные одностенные РГСО и двустенные РГСД
представляют собой горизонтальные цилиндрические сварные стальные одностенные и
двустенные сосуды, с внутренними ребрами жёсткости и люками. Для строповки при
перемещении предусмотрены грузовые петли. Конструкция резервуаров горизонтальных
стальных одностенных РГСО и двустенных РГСД предусматривает как наземную
установку, так и подземную установку. Резервуары горизонтальные стальные одностенные
РГСО и двустенные РГСД изготавливаются одно, двух и трех секционные.
Резервуары горизонтальные стальные одностенные РГСО и двустенные РГСД
оснащены фланцевыми люками-лазами, входными и выходными линиями.Количество
люков-лазов соответствует количеству секций.
Дляконтролягерметичностимежстенногопространства,предусмотрена
возможность установки в расширительном бачке датчиков уровня.
Наружные поверхности резервуаров горизонтальные стальные одностенные РГСО и
двустенные РГСД покрыты:
-
подземного исполнения: защитное покрытие весьма усиленного типа согласно
ГОСТ 9.602-2005 (конструкция 5),
-
надземного исполнения: trial- эмаль СБЭ-111 «Унипол» марка АМ толщина 160 мкм,
-
внутреннее покрытие: отсутствует (по согласованию сторон, применяется холодное
цинкование ЦВЭС (ТУ2312-004-1228879-99).

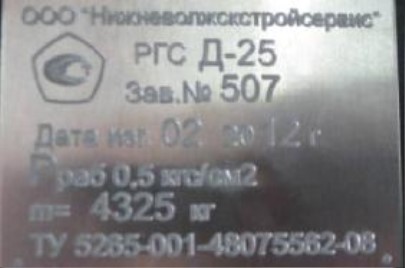

Рисунок 2
Внешний вид шильдика

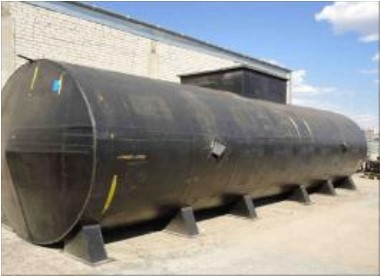

Рисунок 1
Резервуар стальной одностенный РГСО-25
Приложение к свидетельству № 49966
об утверждении типа средств измерений
Лист № 2
Всего листов 4
Метрологические и технические характеристики
Основные метрологические и технические характеристики приведены в таблице 1
Наименование
параметра
Габаритные размеры, не более:
Рабочее давление, не более МПа
0,07
Условия эксплуатации:
- температура окружающей среды, °С
- относительная влажность воздуха при
плюс 20°С,
от минус 40 до плюс 40
не более 90 %
Таблица 1
Тип резервуара
РГСО-3РГСО-5
РГСО- РГСО- РГСО-
10 15 16
РГСО- РГСО- РГСО- РГСО- РГСО- РГСО- РГСО- РГСО- РГСО- РГСО-
20 25 30 35 40 50 60 70 75 100
Значение параметра
Номинальный объем, м³35101516202530354050607075100
Пределы допускаемой относительной погрешности ±0,20
определения вместимости % *, не более ±0,25
Количество секций1
-
диаметр, мм;
-
длина, мм;
-
высота (с трубопроводами), мм.
20002000
14002100
24502450
280028002800
390056005950
245028002800
280028002800
735091007950
280028003300
28002800
64007150
33003300
2800 2800
8850 10550
3300 3300
3050 3050 3300
10500 11200 12700
3550 3550 3800
Масса резервуара, не более, кг120014002000265027503250390040504100460054007150775081509750
Лист № 3
Всего листов 4
РГСД-20
Наименование
параметра
20
25
25
30
30
40
50
60
±0,20
±0,25
10/10
15/5
25
15/10
12,5/12,5
30
20/10
15/15
15/10/15
20/10/10
60
Габаритные размеры, не более:
Масса резервуара, не более, кг
0,07
0,04
от минус 40 до плюс 40
не более 90 %
Тип резервуара
РГСДД- РГСД-
2025
РГСДД РГСД- РГСДД- РГСД РГСДД РГСДТ
-25 30- 30 -40 -40 -40
РГСД РГСДДРГСДТ
-50-50 -50
РГСД РГСДД РГСДТ
-60 -60 -60
Значение параметра
Номинальная объем, м³20
4040
5050
6060
Пределы допускаемой
относительной погрешности
определения вместимости % *, не
более
Количество секций1
2
1
2
1
2
12
3
12
1
Объем секций**, м³20
20/20
4010/30
25/15
35/15
5025/25
30/20
3
15/20/15
20/20/10
25/15/10
23
45/15 15/20/25
40/20 20/10/30
30/30 15/30/15
35/25 20/20/20
2850 2850 2850
7500 7550 9250
2850 2850 2850 2850 2850
9300 8050 8100 7300 7350
2850 2850 2850
7400 9000 9050
2850 2850 2850 2850
9100 10650 10700 10800
-
диаметр, мм;
-
длина, мм;
-
высота (с трубопроводами),
мм.
280028002800
28003350335033503350
335033503350
3350335033503350
570063506750
74007050765080008800
9800950010300
11450128001370014700
1,121,381,26
1,531,521,921,752,14
2,551,982,37
2,782,212,613,01
Объём межстенного пространства, не
более, м³
Рабочее давление, не более МПа
- внутренний полости
- межстенного пространства
Условия эксплуатации:
- температура окружающей
среды, °С
- относительная влажность
воздуха при плюс 20°С,
*- в зависимости от погрешности измерений объема
** - в зависимости от исполнения
Лист № 4
Всего листов 4
Знак утверждения типа
наносится на маркировочную табличку методом шелкографии или гравировки и титульный лист
паспорта типографским способом.
Комплектность средства измерений
-
резервуар горизонтальные стальные одностенные РГСО или двустенные РГСД – 1 шт; -
паспорт – 1 шт.
Сведения о методиках (методах) измерений
отсутствуют
Поверка
осуществляется по документу: ГОСТ Р 8.346-2000 «ГСИ. Резервуары стальные горизонтальные
цилиндрические. Методика поверки».
Нормативные и технические документы, устанавливающие требования к резервуаровам
горизонтальным стальным одностенным РГСО и двустенным РГСД
ТУ 5265-001-48075562-08 «Резервуары горизонтальные стальные одностенные РГСО и двустенные
РГСД. Технические условия».
Рекомендации по областям применения в сфере государственного регулирования обеспечения
единства измерений:
осуществление торговли и товарообменных операций
Изготовитель
ООО «Нижневолжскстройсервис»
400002, РФ, Волгоградская область, г. Волгоград, ул. Гвоздкова, 24
Тел./ Факс: +7 (8442) 41-97-15, 41-97-16
Испытательный центр
ГЦИ СИ ФБУ «Ростест-Москва»
Регистрационный номер в Государственном реестре 30010-10
Адрес: 117418 Москва, Нахимовский пр., 31,
Электронная почта:
тел. (495) 544-00-00
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииФ.В. Булыгин
м.п.«____»_____________2013г.
