Весы автомобильные для статического взвешивания ЭТАЛОН-Т, ГРСИ 52772-13
Номер госреестра:
52772-13
Наименование СИ:
Весы автомобильные для статического взвешивания
Обозначение типа:
ЭТАЛОН-Т
Производитель:
ООО "Мерапром+", г.Томск
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
29.12.2022
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 49926/1
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
(в редакции, утвержденной приказом Росстандарта № 843 от 03.05.2018 г.)
Весы автомобильные для статического взвешивания ЭТАЛОН-Т
Назначение средства измерений
Весы автомобильные для статического взвешивания ЭТАЛОН-Т предназначены
для статического измерения массы автотранспортных средств.
Описание средства измерений
Принцип действия весов основан на преобразовании деформаций упругих элементов
тензорезисторных датчиков, возникающих под действием силы тяжести взвешиваемого груза,
в электрический сигнал, изменяющийся пропорционально массе груза. Сигналы от тензодатчиков
преобразуются в цифровые при помощи весоизмерительного прибора и результат взвешивания
в единицах массы отображается на цифровом табло последнего.
Конструктивно весы состоят из грузоприемного устройства (далее - ГПУ)
со встроенными весоизмерительными тензодатчиками типа Column моделей HM14C/BM14C
(пр-во ф. «ZEMIC», КНР, госреестр № 55371-13), и прибора весоизмерительного типа CI
модели CI-5010А (пр-во ф. «CAS Corporation Ltd», Р. Корея, госреестр № 50968-12),
расположенного в отапливаемом помещении весовой. ГПУ может включать в себя от одной
до четырех весовых платформ, одна из которых опирается на четыре тензодатчика, а каждая
последующая - на два датчика. Исполнение весов может быть на поверхности дорожного
полотна с заездом на ГПУ автотранспорта по наклонным пандусам или в приямок, при этом
проезжая часть ГПУ находится на одном уровне с дорожным полотном. ГПУ монтируется
на заранее подготовленный железобетонный фундамент или железобетонные плиты.
Общий вид весов представлен на рисунке 1.
Рисунок 1 - Общий вид весов ЭТАЛОН-Т
Защита от несанкционированного доступа к ПО, настройкам и данным измерений
обеспечивается защитной пломбой на задней панели корпуса прибора, предотвращающей
доступ к переключателю входа в режим юстировки.
Схема пломбировки от несанкционированного доступа представлена на рисунке 2.
Лист № 2
Всего листов 4

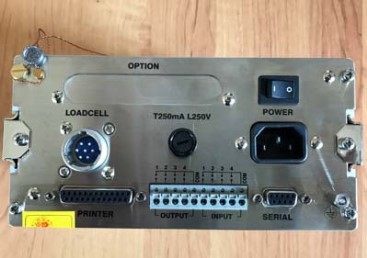

Рисунок 2 - Схема пломбировки прибора CI-5010А от несанкционированного доступа
Программное обеспечение
Программное обеспечение (далее ПО) прибора CI-5010А является встроенным
и полностью метрологически значимым. Идентификационным признаком ПО служит номер
версии, который отображается на дисплее прибора при его включении.
ПО не может быть модифицировано без нарушения защитной пломбы и изменения
положения переключателя юстировки.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер ПО)
Цифровой идентификатор ПО (контрольная сумма)
Значение
CI-5000 series firmware
1.0010, 1.0020, 1.0030
отсутствует, исполняемый код
недоступен
Метрологические и технические характеристики
Класс точности весов по ГОСТ OIML R 76-1-2011..………….………………….….III (средний)
Значения максимальной нагрузки весов (Max), минимальной нагрузки (Min), поверочного
интервала (е), действительной цены деления (d), число поверочных интервалов (n), интервалы
взвешивания и пределы допускаемой абсолютной погрешности при поверке (mpe) приведены
в таблице 2.
кгкгкг
Таблица 2 - Метрологические характеристики
Мax,Min,е = d,
nИнтервалы взвешиванияmpe, кг
40 000400202000
80 0001000501600
от 200 кг до 5000 кг включ.
5
30 000200103000св. 5000 кг до 20000 кг включ. ±10
св. 20000 кг до 30000 кг включ.
±15
от 400 кг до 10000 кг включ.
10
св. 10000 кг до 40000 кг включ.
±20
от 400 кг до 10000 кг включ.
10
60 000400203000св. 10000 кг до 40000 кг включ.±20
св. 40000 кг до 60000 кг включ.
±30
от 1000 кг до 25000 кг включ.
25
св. 25000 кг до 80000 кг включ.
±50
Пределы допускаемой погрешности устройства установки на нуль …………………… ±0,25 е
Диапазон устройства выборки массы тары………………………..……………...от 0 до 50% Max
Лист № 3
Всего листов 4
Значение
от -30 до +40
от -10 до +40
50
Таблица 3 - Технические характеристики весов
Наименование характеристики
Диапазон рабочих температур, ºС:
- для ГПУ весов с датчиками HM14C/BM14C
- для прибора весоизмерительного
Потребляемая мощность, В·А, не более
Параметры электрического питания весов от сети переменного тока:
- напряжение, В
- частота, Гц
Вероятность безотказной работы весов за 2000 часов, не менее
Средний срок службы, лет, не менее
от 187 до 242
от 49 до 51
0,95
12
Мax, т
Таблица 4 - Габаритные размеры и масса весовой платформы (ВП)
Габаритные размеры ВП (Д×Ш×В), мм,Количество
не болееплатформ
301 ÷ 2
40
6000×3000×240
1 ÷ 3
606000×3000×3001 ÷ 4
806000×3000×3003 ÷ 4
Масса ВП, т,
не более
2,9
2,9
3,3
3,3
Знак утверждения типа
наносится фотохимическим способом на маркировочную табличку, закрепленную на металло-
конструкции ГПУ, и на титульный лист Руководства по эксплуатации типографским способом.
Комплектность средства измерений
Таблица 5 - Комплектность весов
Наименование
1. Весы ЭТАЛОН-Т в сборе
2 Руководство по эксплуатации весов ВАЭ.427423.2011.РЭ
3 Паспорт ВАЭ.427423.2011.ПС
4 Руководство по эксплуатации на прибор CI-5010A
Количество
1 комплект
1 экз.
1 экз.
1 экз.
Поверка
осуществляется по ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Метрологические
и технические требования. Испытания», Приложение ДА.
Основные средства поверки:
рабочий эталон 4 разряда по ГОСТ 8.021-2015 - гири класса точности М
1,
М
1-2
по ГОСТ OIML R 111-1-2009.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемого СИ с требуемой точностью.
Знак поверки в виде наклейки наносится на свидетельство о поверке и (или) паспорт
на весы.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к весам автомобильным
для статического взвешивания ЭТАЛОН-Т
ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Метрологические
и технические требования. Испытания»;
ГОСТ 8.021-2015 «ГСИ. Государственная поверочная схема для средств измерения массы».
Лист № 4
Всего листов 4
Изготовитель
Общество с ограниченной ответственностью «Мерапром+» (ООО «Мерапром+»)
ИНН 7017195819
Адрес: 634006, Томская обл., г. Томск, пер. Новаторский, 8/1
Телефон/факс: +7 (3822) 30-07-06 / 51-46-04
E-mail: meraprom@yandex.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Сибирский государственный
ордена Трудового Красного Знамени научно-исследовательский институт метрологии»
(ФГУП «СНИИМ»)
Адрес: 630004, г. Новосибирск, пр. Димитрова, 4
Телефон/факс: +7 (383) 210-08-14
Е-mail:
Аттестат аккредитации ФГУП «СНИИМ» по проведению испытаний средств измерений
в целях утверждения типа № RA.RU.310556 от 14.01.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2018 г.
