Номер госреестра:
52770-13
Наименование СИ:
Манометры дифференциальные
Обозначение типа:
D40
Производитель:
Фирма "ETTORE CELLA S.p.a.", Италия
Межповерочный интервал:
2 года
Сведения о типе СИ:
Заводской номер
Заводской номер:
на 4 шт. с зав.№ 11MBN82CP501, 12MBN82CP501, 21MBN82CP501, 22MBN82CP501
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 49924
об утверждении типа средств измерений
Лист № 1
всего листов 2
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Манометры дифференциальные D40
Назначение средства измерений
Манометры дифференциальные D40(далее – дифманометры) предназначены для
измерений разностей значений давления жидкостей и газа на Адлерской ТЭC.
Описание средства измерений
Принцип действия дифманометров основан на уравновешивании измеряемой разности
давлений силой упругой деформации измерительных систем дифманометров.
Измерительная система дифманометров состоит из измерительной мембраны и меха-
нического устройства, преобразующего перемещение мембраны, вызванное воздействием
разности давлений, в угловое перемещение показывающей стрелки.

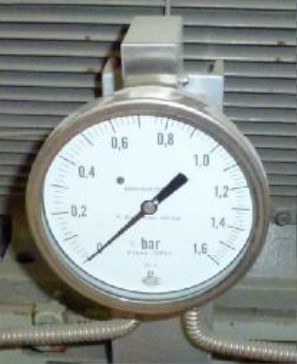

Рис. 1. Общий вид дифманометров.
Метрологические и технические характеристики
Наименование характеристики
±
0,8
Значение
характеристики
от 0 до 1,6 (от 0 до 0,16)
± 1
1
от плюс 5 до плюс 40
Диапазоны измерений разности давлений, бар (МПа)
Пределы допускаемой основной приведенной погрешности, %
Вариация, не более, %
Температура окружающей среды, °С
Пределы дополнительной погрешности от влияния изменения
температуры окружающего воздуха, % / на 10 °С
Габаритные размеры (диаметр х глубина х высота), мм, не более
Ø148×168×156
Знак утверждения типа
Знак утверждения типа наносится на титульный лист паспорта методом наклейки.
Комплектность средства измерений
Манометры дифференциальные D40
зав. №№ 11MBN82CP501, 12MBN82CP501, 21MBN82CP501, 22MBN82CP501 4 шт.
Паспорт 4 шт.
Лист № 2
всего листов 2
Поверка
осуществляется в соответствии с методикой поверки МИ 2124-90 «Манометры, вакуумметры,
мановакуумметры, напоромеры, тягомеры и тягонапоромеры показывающие и самопишущие.
Методика поверки».
Сведения о методиках (методах) измерений приведены в
документе «Манометры
диффе-
ренциальные D40. Паспорт».
Нормативные и технические документы, устанавливающие требования к манометрам
дифференциальным D40
1. ГОСТ 8.017-79 - Государственная система обеспечения единства измерений. Государствен-
ный первичный эталон и общесоюзная поверочная схема для средств измерений избыточ-
ного давления до 250 МПа.
2.Техническая документация «ETTORE CELLA SpA», Италия.
Рекомендации по областям применения в сфере государственного регулирования обес-
печения единства измерений
Осуществление производственного
контроля
за соблюдением установленных законо-
дательством Российской Федерации требований промышленной безопасности к эксплуатации
опасного производственного объекта.
Изготовитель
«ETTORE CELLA SpA», Италия
Viale De Gasperi, 48 – I 20010 Bareggio – Milano, Casella Postale (P.O. Box)58
Tel. +39 029036/1146/1237/1241, fax +39 029036.13331
Заявитель
ОАО «ТЭК Мосэнерго», г. Москва
Юр. адрес: 101000, г. Москва, пер. Огородная Слобода, д. 5а
Почт. адрес: 101000, г. Москва, пер. Огородная Слобода, д. 5а
тел. +7(495) 287-78-18
Испытательный центр
Государственный центр испытаний средств измерений
(ГЦИ СИ) ФГУП «ВНИИМС», г. Москва
Аттестат аккредитации № 30004-08 от 27.06.2008
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел.: (495) 437-55-77, факс: (495) 437-56-66
E-mail:
, адрес в Интернет:
Заместитель Руководителя
Федерального агентства
по техническому регулированию и метрологииФ.В. Булыгин
М.п.«_____» ____________ 2013 г.
