Номер госреестра:

52763-13

Наименование СИ:

Системы измерения расхода натрия через ГЦН-1 реактора

Обозначение типа:

БН-800

Производитель:

ОАО "ОКБМ Африкантов", г.Нижний Новгород; ФГУП "ГНЦ РФ Физико-энергетический институт им.А.И.Лейпунского", г.Обнинск

Межповерочный интервал:

2 года

Сведения о типе СИ:

Заводской номер

Заводской номер:

на 3 шт. с зав.№ 1, 2, 3

Описание типа:

Скачать
описание типа СИ

Методика поверки:

Поверка<br>Аккредитованная лаборатория<br>8(812)209-15-19, info@saprd.ru

Поверка
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru

К сожалению, комментарии пока что отсутствуют. Вы можете быть первым. Оставить комментарий:

Описание типа средства измерения: Читать в отдельном окне

Untitled document

Приложение к свидетельству № 49912

об утверждении типа средств измерений

Лист № 1

всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Системы измерения расхода натрия через ГЦН-1 реактора БН-800

Назначение средства измерений

Системы измерения расхода натрия через ГЦН-1 реактора БН-800 далее (система)

предназначена для измерений расхода теплоносителя первого контура реактора БН-800, про-

текающего через байпас и напорный трубопровод-бак ГЦН-1.

Описание средства измерений

Система состоит из:

- устройства расходомерного УН-4 800-57 СП;

- двух нормирующих преобразователей АРТН.407119.301;

- коробки соединительной УН-4 800-57-100СП;

- линий связи.

Принцип действия системы основан на явлении электромагнитной индукции при движе-

нии проводника в магнитном поле. В процессе течения натрия в магнитном поле устройства

расходомерного (далее РУ) индуцируется э.д.с., пропорциональная

расходу

натрия, которая

при помощи преобразователя нормирующего (далее НП) преобразуется в унифицированный

электрический сигнал, пропорциональный расходу натрия через РУ.

РУ состоит из трёх, расположенных вертикально, основных составных частей: проточ-

ной части, трубы и пробки.

Проточная часть является нижней частью РУ (рис.1) и состоит из дросселя, насадки и

датчика. Дроссель служит для обеспечения расхода натрия через расходомерное устройство

величиной не более 5 кг/с в номинальном режиме работы трех насосов, и представляет собой

набор из шести шайб, последовательно сваренных между собой. Насадка состоит из трубы и

надетой на нее втулки.

Датчик расположен внутри насадки и состоит из сваренных между собой корпуса и на-

конечникаи образующих герметичную газовую полость. Внутри наконечника на втулке уста-

новлен магнит, изготовленный в форме цилиндра с лысками, необходимыми для размещения

выводов электродов. Восемь электродов вварены в стенки наконечника. Две пары электродов

используются при электромагнитном методе измерения расхода натрия, а другие две пары -

при корреляционном, предназначенном

для

периодической поверки и

возможной корректи-

ровки градуировочных характеристик электромагнитных каналов.

РУ эксплуатируется в составе ГЦН-I и устанавливается в специальный канал на байпасе

"напорный трубопровод – бак ГЦН-1".

Нормирующие преобразователи (рис.2) предназначены для:

-преобразования сигналов электромагнитных и корреляционных каналов РУ в галь-

ванически развязанные сигналы постоянного тока от 4 до 20 мА при сопротивлении нагрузки не

более 500 Ом, пропорциональных значению измеряемого расхода натрия во всем диапазо-не

измерения;

-обработки корреляционных сигналов при проведении поверки и корректировки,

при необходимости, выходных сигналов электромагнитных каналов в зависимости от изме-

ряемого

расхода. Корректировка показаний осуществляется путем сопоставления

выходных

сигналов электромагнитных каналов и корреляционного канала.

В состав нормирующих преобразователей НП входят:

модули преобразования сигналов первичных электромагнитных преобразователей

(МПЭМ) для усиления электрического сигнала постоянного напряжения, снимаемого с элек-

тродов РУ и преобразования его в токовый сигнал (4 – 20 мА);

модули корреляционного канала (МКР)

обеспечивают усиление малых флуктуа-

ций сигналов, снимаемых с электродов РУ, и передачу их в МОЦ, который осуществляет рас-

Лист № 2

всего листов 6

чет статистических характеристик, измерение временного сдвига функции взаимной корреля-

ции и формирование унифицированного выходного сигнала, пропорционального расходу;

модули преобразования сигналов термопар (МПТ) предназначены для формирова-

ния на выходе унифицированного электрического сигнала (ток 4 – 20 мА) с термопреобразо-

вателя (термопары гр. ХА(К));

модуль цифровой обработки

(МОЦ) реализуется на

основе

промышленного ком-

пьютера. МОЦ, помимо указанных выше функций, проводит автоматический контроль ис-

правности системы для обеспечения автономного режима работы. Помимо флуктуационных

сигналов, к нему подводятся токовые сигналы с выходов электромагнитных и термопарных

каналов;

блок питания (БП) вырабатывает стабилизированное напряжение +24 В для пита-

ния модулей.

Входные сигналы поступают с электродов расходомерного устройства и термопар. На

каждый ГЦН-1 предусмотрены два НП. Все модули преобразования сигналов первичных пре-

образователей имеют 3-х портовую гальваническую развязку.

БП имеет 8 гальванически развязанных выходов напряжением +24 В.

Коробка соединительная предназначена для коммутации сигналов РУ и формирования

входных сигналов из двух НП.

Линии связи предназначены для связи между РУ и НП в процессе эксплуатации систе-

мы.

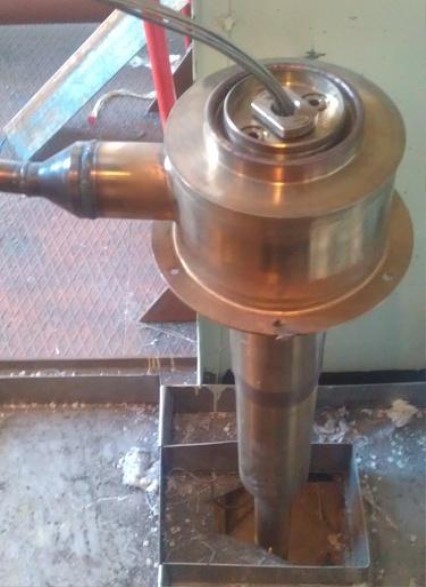

Рис. 1 - проточная часть РУ

Лист № 3

всего листов 6

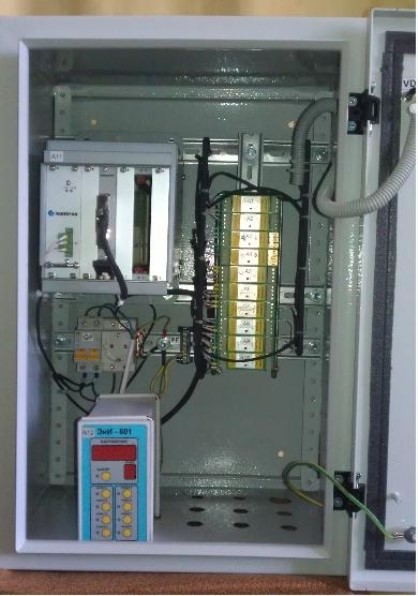

Рис. 2 - НП

Наимено-

вание ПО

Идентификационное

наименование ПО

Алгоритм вы-

числения циф-

рового иденти-

фикатора ПО

Программное обеспечение

Компьютерная программа, разработанная в среде LabVIEW8.6, работает под операцион-

ной системой Windows XP. Программа предусматривает автоматический сбор и математиче-

скую обработку результатов измерений электромагнитными, корреляционными и темпера-

турными каналами и архивирование результатов измерения.

Программа обработки данных по измерениям построена по модульному принципу. Про-

грамма предусматривает ввод в базу данных результатов испытаний, хранение данных по за-

водским номерам поверяемых систем.

Основной принцип мер защиты программного обеспечения (ПО) заключается в невоз-

можности полноценного использования программного продукта без соответствующей под-

держки со стороны разработчика: подробной пользовательской документации, системы обу-

чения пользователей и обновленных версий программного продукта и баз данных. Таким об-

разом, обеспечивается невозможность запуска ПО с измененной метрологически значимой

частью.

Идентификационные данные программного обеспечения (ПО).

Цифровой

Номер идентифика-

версии тор ПО (кон-

ПОтрольная

сумма)

FM2010

FLOWMETER.EXE

1.0.01D7D8448

Цифровой

идентификатор

метрологически

значимой части

ПО (контрольная

сумма)

B789EF19

CRC32

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных

изменений "С" по МИ 3286-2010.

Лист № 4

всего листов 6

натрий

0,125 – 5,0

1,0 – 5,0

± 2,5

0,03

± 0,8

Метрологические и технические характеристики

Контролируемая среда

Диапазон измерений расхода натрия (электромагнитный канал), кг/с

Диапазон измерений расхода натрия (корреляционный канал), кг/с

Пределы допускаемой основной приведённой погрешности от верхне-

го значения диапазона расхода (электромагнитный канал), %,

Дополнительная погрешность измерения расхода в зависимости от

изменения температуры(электромагнитный канал), %/

Пределы допускаемой основной приведённой погрешности от верх-

него значения диапазона расхода (корреляционный канал), %

Дополнительная погрешность измерения расхода в зависимости от

изменения температуры(корреляционный канал), %/

Диапазон температуры натрия,

0,01

от плюс 200 до 400

± 1,5

4- 20

Ethernet

0,5

0,98

службы

Пределы относительной погрешности измерений температуры (тем-

пературные каналы), %

Выходной сигнал системы (электромагнитный, корреляционный,

температурный каналы):

- ток, мA

- цифровой

Время установления выходного сигнала системы (электромагнитный

канал) при скачкообразном измерении расхода от нуля до максималь-

ного значения, с, не более

Вероятность безотказной работы за время 16000 часов

Назначенный срок службы, лет, не менее

Назначенный ресурс – без ограничения в течение назначенного срока

Источник питания – сеть переменного тока

- напряжение, В

- частота, Гц

220

-15

50±2

600х400х370

Ø 158х 6163

155

Габаритные размеры, мм:

- нормирующий преобразователь

- расходомерное устройство

Масса, кг:

- нормирующий преобразователь,

- расходомерное устройство

Рабочие условия эксплуатации нормирующего преобразователя

- температура, °С

- относительная влажность при температуре 25

С, % не более

- давление атмосферное, кПа

Режим работы

от плюс 5 до 50

от 84 до 106,7

постоянный

1.4

Комплектность средства измерений

№ п/пНаименование

Кол. шт./экз.

1.1

1.2

1.3

Система измерения расхода натрия trial ГЦН-1 реактора БН-800 в со-

ставе:1

Устройство расходомерное УН-4 800-57СП1

Преобразователь нормирующий АРТН.407119.3012

Коробка соединительная УН-4 800-57-100СП1

Термоэлектрический преобразователь температуры ТХА-05 исп. 427.05

ТУ 95.2381-922

Руководство по эксплуатации УН-4 800–57 РЭ1

Паспорт УН-4 800–57 ПС1

Методика поверки АРТН.407119.301 МП1

Лист № 5

всего листов 6

Поверка

осуществляется по методике "ГСИ. Система измерения расхода натрия через ГЦН-1 реактора

БН-800. Методика поверки. АРТН.407119.301 МП " утвержденной ГЦИ СИ ФГУП "ВНИ-

ИМС" в октябре 2012 г.

Основное поверочное оборудование:

- установка поверочная расходомерная ИРС-М. диапазон воспроизводимых расходов на-

трия от 0,5 до 100 м

/ч; допускаемая приведенная погрешность воспроизведения расхода в диа-

пазоне от 0,5 до 20 м

/ч к верхнему значения ±0,3 %;допускаемая приведенная погрешность

воспроизведения расхода в диапазоне от 20 до 100 м

/ч к верхнему значению ±0,8 %;

термометр ТЛ-4 ГОСТ 28498-90 от 0 до 55

С с ценой деления 0,1

С;

многофункциональный технологический калибратор FLUKE 725, диапазон от 0 до

24 мА, класс точности 0,02;

промышленный компьютер.

Сведения о методиках (методах) измерений

содержатся в руководстве по эксплуатации УН-4 800-57РЭ.

Нормативные и технические документы, устанавливающие требования к системе изме-

рения расхода натрия через ГЦН-1 реактора БН-800

1 Техническая документация на систему измерения расхода натрия через ГЦН-1 реакто-

ра БН-800.

2 ГОСТ 12.2.003-91 Системы стандартов безопасности труда. Процессы производствен-

ные. Общие требования безопасности.

3 ОПБ- 88/97 НП-001-97 (ПНАЭ Г-7-011-97) Общие положения обеспечения безопас-

ности атомных станций.

Рекомендации по областям применения в сфере государственного регулирования обес-

печения единства измерений

осуществление производственного контроля за соблюдением установленных законодатель-

ством Российской Федерации требований промышленной безопасности к эксплуатации опас-

ного производственного объекта

Изготовители:

ОАО "ОКБМ Африкантов" 603074, г. Нижний Новгород, Бурнаковский проезд,15

Тел. +7(831)2752640, факс +7(831)2418772

Е-mail:okbm@okbm/nnov.ru

ФГУП "Государственный Научный Центр Российской Федерации Физико – энергетиче-

ский институт имени А.И. Лейпунского"

249033, Калужская обл., г. Обнинск, пл. Бондаренко, 1

тел. +7(48439) 98412, факс +7(48439) 68225,

E-mail:

postbox@ippe.ru

Заявитель

ФГУП "Государственный Научный Центр Российской Федерации Физико – энергетиче-

ский институт имени А.И. Лейпунского"

249033, Калужская обл., г. Обнинск, пл. Бондаренко, 1

тел. +7(trial) 98412, факс +7(48439) 68225,

E-mail:

postbox@ippe.ru

Лист № 6

всего листов 6

Испытательный центр

ГЦИ СИ ФГУП "ВНИИМС" (аттестат аккредитации № 30004-08)

119361, Москва, ул. Озерная, 46

тел. +7(495) 437-57-77, факс +7(495) 437-56-66.

E-mail:

office@vniims.ru

Заместитель руководителя

Федерального Агентства по

техническому регулированию и метрологии

Ф.В. Булыгин

М.п.

"___" ___________ 2013 г.

Готовы поверить данное средство измерений.

Поверка средств измерений.

ООО СУПРР 8(812)209-15-19, info@saprd.ru

Похожие средства измерения:

ГРСИ	Наименование СИ	Тип СИ	Производитель	МПИ	Ссылка
33351-06	Комплексы автоматизированные для измерения поверхностных остаточных напряжений в металлах и сплавах механическим методом	МерКулОН \"Тензор-2	НИИ технологии и организации производства двигателей "НИИД" (филиал ФГУП "ММПП "САЛЮТ"), г.Москва	1 год	Перейти
16686-97	Устройства испытания тормозного оборудования грузовых вагонов	СИТОВ-1	ЗАО НПП "Тормозное оборудование и системы" (ТОРМО), г.Екатеринбург	2 года	Перейти
14035-94	Вычислители расхода	GeoProv	Фирма "Smith System Operation", США	1 год	Перейти
62461-15	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии АИИС КУЭ ЕНЭС ПС 220 кВ "Сасово"	Нет данных	ПАО "Федеральная сетевая компания Единой энергетической системы" (ФСК ЕЭС), г.Москва	4 года	Перейти
49463-12	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии и мощности (АИИС КУЭ) ОАО "Алтайкрайэнерго" (учет по границе с ОАО "ФСК ЕЭС")	Нет данных	ЗАО ИТФ "Системы и технологии", г.Владимир	4 года	Перейти

Поверка средств измерений

ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru

Поверка средств измерений

Заказать поверкуСистемы измерения расхода натрия через ГЦН-1 реактора БН-800ГРСИ 52763-13

Заказать поверку
Системы измерения расхода натрия через ГЦН-1 реактора БН-800
ГРСИ 52763-13
