Аппаратура геодезическая спутниковая Hiper SR, GSX2, ГРСИ 52741-13
Номер госреестра:
52741-13
Наименование СИ:
Аппаратура геодезическая спутниковая
Обозначение типа:
Hiper SR, GSX2
Производитель:
Фирма "Topcon Positioning Systems, Inc.", США
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
25.01.2023
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 49932
Об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВ ИЗМЕРЕНИЙ
Аппаратура геодезическая спутниковая Hiper SR, GSX2
Назначение средства измерений
АппаратурагеодезическаяспутниковаяHiperSR,GSX2предназначеныдля
определения координат (приращения координат) точек земной поверхности.
Описание средства измерений
Аппаратура геодезическая спутниковая Hiper SR, GSX2 – геодезические приборы,
принцип действия которых заключается в измерении времени прохождения сигнала от
спутника до приёмной антенны прибора и вычислении значения расстояния до спутника.
Конструктивно аппаратура геодезическая спутниковая Hiper SR, GSX2 представляет
собой пластиковый прорезиненный корпус, вмещающий спутниковую геодезическую антенну и
приёмник, управление которым осуществляется с помощью персонального компьютера или
контроллера. Принимаемая со спутников информация записывается во внутреннюю память.
АппаратурагеодезическаяспутниковаяHiperSR,GSX2оснащенавстроенными
аккумуляторными батареями. На передней панели аппаратуры геодезической спутниковой
Hiper SR, GSX2 расположена кнопка питания, и она же является функциональной кнопкой, а
также светодиодные индикаторы статуса спутников, уровня заряда аккумулятора, состояния
памяти, индикатор статуса подключения внешних устройств.
Аппаратура геодезическая спутниковая Hiper SR, GSX2 оснащена следующими
портами:
- 1 USB Mini B 2.0 порт для связи с персональным компьютером или контроллером;
- 1 Hirose H205 RS232 порт с шестиштырьковым разъёмом для подключения внешнего
источника питания.

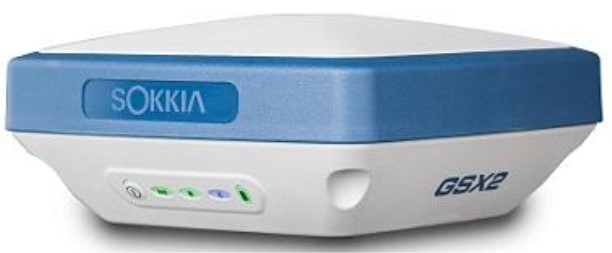

Внешний вид аппаратуры геодезической спутниковой Hiper SR (а), GSX2 (б)
(а)
(б)
2
Лист № 2
Всего листов 4
Пломбирование крепёжных винтов корпуса аппаратуры геодезической спутниковой
Hiper SR, GSX2 не производится, ограничение доступа к узлам обеспечено конструкцией
крепёжных винтов, которые могут быть сняты только при наличии специальных ключей.
Программное обеспечение
Аппаратура геодезическая спутниковая Hiper SR имеет встроенное программное
обеспечение «Hiper SR firmware», GSX2 - встроенное программное обеспечение «GSX2
firmware», а также офисное программное обеспечение, устанавливаемое на персональный
компьютер: Topcon Receiver Utility(TRU), Topcon Tools, MAGNET Field, MAGNET Tools для
Hiper SR и Spectrum Survey Office, MAGNET Field, MAGNET Tools для GSX2. С помощью
указанного программного обеспечения обеспечивается взаимодействие узлов прибора,
настройка и управление рабочим процессом, хранение и передача результатов измерений, а
также постобработка измеренных данных.
Аппаратная и программная части, работая совместно, обеспечивают заявленные
точностиконечныхрезультатов.Разработчикомиправообладателемпрограммного
обеспечения является «Topcon Positioning Systems, Inc.», США.
Наименование
программного
обеспечения
Идентификационное
наименование
программного обеспечения
Номер версии
программного
обеспечения
Цифровой
идентификатор
программного
обеспечения
Алгоритм
вычисления
цифрового
идентификатора
программного
обеспечения
main.ldp
4
DB82C831
CRC32
TRU.exe
2
9C1F6FAE
CRC32
main.ldp
4
DB82C831
CRC32
SpectrumSurveyOffice.exe
8
61AE7F0D
CRC32
MAGNETTools.exe
1
25312B47
CRC32
MAGNETField.exe
1
088612B3
CRC32
Идентификационные данные программного обеспечения:
TopconTools.exe
8
FDEEF568
CRC32
Hiper SR
firmware
Topcon
Receiver
Utility(TRU)
Topcon Tools
GSX2
firmware
Spectrum
Survey Office
MAGNET
Tools
MAGNET
Field
Защита программного обеспечения и измеренных данных от непреднамеренных и
преднамеренных изменений соответствует уровню «А» в соответствии с МИ 3286-2010.
Специальных средств защиты программного обеспечения и измеренных данных не требуется.
Метрологические и технические характеристики
Наименование характеристики
Тип приемника:
Количество каналов:
Значение характеристики
Двухчастотный
120-226
3
Принимаемые сигналы:
Режимы измерений:
Лист № 3
Всего листов 4
GPS: L1 C/A, L1, L2P(Y), L2, L2C
ГЛОНАСС: L1 C/A, L1P, L2 C/A, L2P
WAAS/EGNOS/MSAS/QZSS
Galileo
Compass (Beidou)
«Статика»
«Быстрая статика»
«Кинематика»
«Кинематика в реальном времени (RTK)»
Встроенный
Тип антенны:
Допускаемая СКП измерений в режиме
«Статика» и «Быстрая статика», мм:
- в плане
- по высоте
(3 + 0,5 ∙ 10
-6
∙ D)
(5 + 0,5 ∙ 10
-6
∙ D)
где D – измеряемое расстояние, мм
Допускаемая СКП измерений в режиме
«Кинематика» и «Кинематика в реальном
времени (RTK)» мм:
- в плане
- по высоте
(10 + 1,0 ∙ 10
-6
∙ D)
(15 + 1,0 ∙ 10
-6
∙ D)
где D – измеряемое расстояние, мм
Источник электропитания, В – Ач:
Внутренний аккумулятор
Диапазон рабочих температур, °С:
Габаритные размеры (ДхШхВ), мм, не более:
Масса, кг, не более:
7,4 - 5
от - 20 до + 65
(150 х 150 х 64)
0,85
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации и
наклейкой на корпус аппаратуры геодезической спутниковой Hiper SR, GSX2.
Комплектность средства измерений
Наименование
Приёмник
Кабель питания
Кабель USB
Количество, ед.
1
1
1
Кабель зарядного устройства
Источник питания
Руководство по эксплуатации
Транспортировочный кейс
Компакт-диск с ПО и документацией
Карточка светодиодной индикаторной панели
1
1
1
1
1
1
навигационных
Поверка
осуществляется по МИ 2408-97 «Аппаратура пользователей космических
систем геодезическая. Методика поверки».
Перечень основного оборудования, необходимого для поверки:
- эталонный линейный базис 1-го или 2-го разряда, ГОСТ 8.503-84.
4
Лист № 4
Всего листов 4
Сведения о методиках (методах) измерений
Методика измерений
приведена в
документе «Аппаратура геодезическая спутниковая
Hiper SR, GSX2. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к аппаратуре
геодезической спутниковой Hiper SR, GSX2
1. ГОСТ Р 53340-2009 «Приборы геодезические. Общие технические условия».
2. ГОСТ 8.503-84 «Государственная поверочная схема для средств измерений длины в
диапазоне 24…75000 м».
3. Техническая документация «Topcon Positioning Systems, Inc.», США.
Рекомендации по области применения в сфере государственного регулирования
обеспечения единства измерений
– осуществление геодезической и картографической деятельности.
Изготовитель
«Topcon Positioning Systems, Inc.», США
7400 National Drive, Livermore, CA 94550
Тел./Факс: +1 800 443 4567
Заявитель
ООО «Ньюкаст-Ист»
111524, г. Москва, ул. Электродная, д. 9, строение 2-3
Тел.: +7 (499) 951-40-02, факс: +7 (499) 951-40-05
Испытательный центр
ГЦИ СИ ООО «Автопрогресс-М»
125829, г. Москва, Ленинградский пр-т, д. 64, офис 501Н
Тел.: +7 (499) 155-0445, факс: +7 (495) 785-0512
E-mail:
Аттестат аккредитации № 30070-07
Заместитель
Руководителя Федерального агентства
по техническому регулированию
и метрологииФ.В. Булыгин
м.п.«» ______________ 2013 г.
