Приложение к свидетельству № 49930
об утверждении типа средств измерений
Лист № 1
всего листов 5
ОПИСАНИЕТИПАСРЕДСТВАИЗМЕРЕНИЙ
Установка гониометрическая ГУ-3
Назначение средства измерений
Установка гониометрическая ГУ-3 предназначена для измерений угловых перемещений
при контроле параметров измерительных преобразователей угла.
Описание средства измерений
УстановкагониометрическаяГУ-3(далееустановка)представляетсобой
электромеханическийаппаратно-программныйкомплекс,реализующий принцип
динамического гониометра,заключающийся в сравнении двухугловых шкал
(контролируемой и эталонной) при совместном вращении их физических носителей на общем
валу по заданному закону вращения.
При вращении установочного вала оптико-механического блока в эталонном и
контролируемом преобразователе угла вырабатываются информационные и управляющие
сигналы и коды, поступающие на вход электронного блока. Они с временной задержкой, не
превышающей 1 мкс, преобразуются и передаются в электронный блок, и обрабатываются
там, в зависимости от избранного протокола контроля параметров преобразователя угла. Для
обеспечения необходимого закона движения задаваемые оператором параметры движения
компилируются в программу управления движением, которая через COM - порт передается в
оперативное запоминающее устройство сервоусилителя. Одновременно с обработкой данных в
рабочей станции вырабатывается сигнал управления вращением оси, передаваемый через
сервоусилитель на двигатель.
Установка состоит из оптико-механического блока, источника питания, электронного
блока и рабочей станции.
Установка позволяет осуществлять контроль следующих параметров фотоэлектрических
цифровых преобразователей угла:
- информационную емкость (общее число кодов);
- монотонность следования значений кода;
- максимальное значение погрешности (статическая погрешность) угловых координат
смены значений кода при рабочей частоте (скорости) вращения вала;
- достоверность кода в статическом режиме;
- максимальное значение погрешности (динамическая погрешность) угловых координат
смены значений кода при максимальной рабочей частоте (скорости) вращения вала;
- достоверность кода в динамическом режиме.
Конструктивно оптико-механический блок состоит из основания и установочного вала.
Основаниевыполненоввидемассивнойкольцеобразнойстальнойконструкции,
устанавливаемой на трех регулируемых опорах.
На основании, при помощи двух пар прецизионных радиальных подшипников,
закреплен в вертикальном положении установочный вал, жестко связанный с валом
электродвигателя и подвижной частью эталонного преобразователя угла.
Внешний вид составных частей установки приведен на рисунках 1, 2.
Лист № 2
всего листов 5

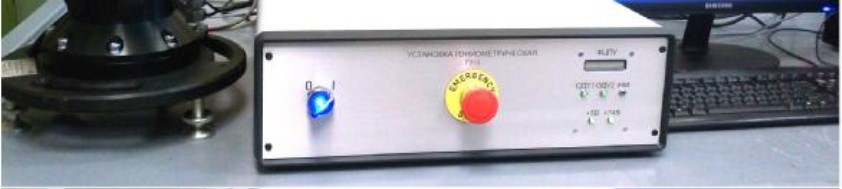

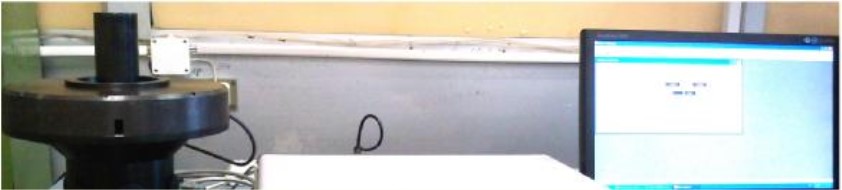

Рисунок 1. Общий вид установки ГУ-3

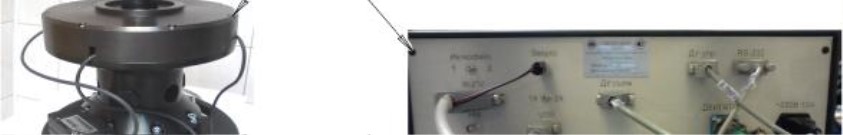

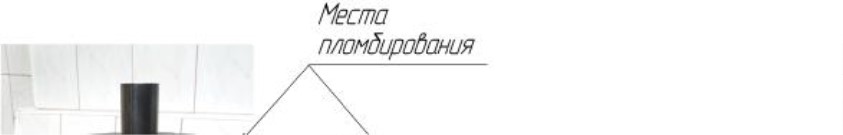

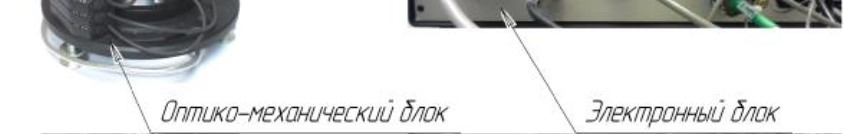

Рисунок 2. Места пломбирования составных частей установки ГУ-3
Программное обеспечение
Программное обеспечение, используемое для управления установкой и получения
результатовизмерений,подразделяетсянавстроенноеиавтономное.Встроенное
программное обеспечение реализует функционирование системы управления вращением
установочного вала установки (устанавливается на этапе изготовления и в процессе
эксплуатации изменено быть не может) и платы сбора и передачи первичной измерительной
информации (загружается в процессе установки к работе). Автономное программное
обеспечение функционирует под управлением операционной системы Microsoft Windows и
обеспечивает
-
задание параметров вращения установочного вала установки;
-
получение данных и расчет;
-
отображение и сохранение результатов измерений и расчетов;
-
печать протоколов.
Лист № 3
всего листов 5
При установке ПО в корневом каталоге системного диска создается папка «GU3»,
содержащая следующие исполняемые файлы: GU3.exe, GMeterPro_USB_F.exe, RTPCPU.exe,
M.exe, NER.exe. Вызов этих файлов на исполнение происходит по мере необходимости при
функционировании ПО. Запуск ПО осуществляется с помощью ярлыка, создаваемого на
рабочем столе пользователя.
К метрологически значимым частям ПО относятся
-
встроенное ПО платы сбора и передачи первичной измерительной информации, обеспечи-
вающее сбор и передачу первичной измерительной информации;
-
автономное ПО для приема и обработки первичной измерительной информации и выдачи
результатов измерений.
Наименование про-
граммного обеспечения
Идентифика-
ционное на-
именование
программного
обеспечения
CRC32
CRC32
Идентификационные данные программного обеспечения
Номер версии
(идентифи-
кационный
номер) про-
граммного
обеспечения
Цифровой иден-
тификатор про-
граммного обеспе-
чения (контроль-
ная сумма испол-
няемого кода)
Алгоритм вы-
числения цифро-
вого идентифи-
катора про-
граммного обес-
печения
1.0
1.0
2F7E5A41
50E1EAC1
Встроенное ПО
out3_1-1A+1.rbf
out3_2-5_N+12.rbf
Автономное ПО
GU3.exe
GMeterPro_USB_F.exe
RTPCPU.exe
M.exe
NER.exe
j-gate
j-gate
GU3
GU3
GMeterPro
RTPCPU
RTPCPU
RTPCPU
1.0.0.1
4.7.2007.0
1.0
1.0
1.0
8BC28E8A
F220493F
1205AB10
FBCFC149
D89A1F2D
Влияние программного обеспечения на метрологические характеристики учтено при
нормировании метрологических характеристик.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных
изменений соответствует уровню «С» по МИ 3286–2010.
Метрологические и технические характеристики
±10
Тип входного кода угла
Таблица 1
Значение
от 0 до ±360
реверсивный
±1,0
от 1 до 600
Наименование характеристики
Диапазон измерений угла, …°
Характер вращения установочного вала
Пределы допускаемой абсолютной погрешности измерений угла (σ), …″
Диапазон частот вращения установочного вала, об/мин
Пределы допускаемой относительной погрешности задания частоты
вращения установочного вала, %
двоичный натураль-
ный, параллельный
и последовательный
до 2
18
0 - 1
Информационная емкость исследуемых цифровых преобразователей угла
Достоверность кода исследуемых цифровых преобразователей угла
Габаритные размеры (ширина×глубина×высота), мм:
-оптико-механический блок
-электронный блок
-источник питания постоянного тока
-рабочая станция
300×300×340
471×481×153
255×145×265
190×430×480
Лист № 4
всего листов 5
Значение
25
11
7
10
Наименование характеристики
Масса, кг
-оптико-механический блок
-электронный блок
-источник питания постоянного тока
-рабочая станция
Электропитание
-напряжение переменного тока, В
-частота, Гц
Мощность, потребляемая от сети переменного тока, Вт, не более
Средняя наработка на отказ, ч
Средний срок службы, лет
220±22
50±0,5
600
4000
8
Установка должна эксплуатироваться в следующих условиях:
температура окружающего воздуха
относительная влажность воздуха, не более
атмосферное давление
(20±2) ºС;
80 %;
(84…106,7) кПа.
Знак утверждения типа
Знак утверждения типа наносится несмываемой краской на наклейку, которая
располагается на корпусах оптико-механического блока и электронного блока, а так же на
титульный лист руководства по эксплуатации типографским способом.
ПИЖМ.442613.039
ПИЖМ.685611.335
ПИЖМ.685611.336
ПИЖМ.685611.337
ПИЖМ.685611.338
Комплектность средства измерений
Таблица 2
Обозначение
ПИЖМ.401229.004
ПИЖМ.408129.012
ПИЖМ.468213.027
GPS-2303
460 ПИЖМ.00102
Наименование
Установка гониометрическая ГУ-3, в том числе:
Оптико-механический блок
Электронный блок
Источник питания постоянного тока
Рабочая станция
Программное обеспечение
Количество
1
1
1
1
1
1
Комплект эксплуатационных документов, в том числе:1
ПИЖМ.401229.004 РЭРуководство по эксплуатации1
ПИЖМ.401229.004 ФОФормуляр1
ПИЖМ.401229.004 ПММетодика поверки1
ПИЖМ.401229.004 МИМетодика выполнения измерений1
Комплект монтажных частей, в том числе: 1
Кабель 1
Кабель 1
Кабель 1
Кабель 1
Кабель USB 1
Кабель интерфейсный DB9F – DB9M 1
Поверка
осуществляется по методике поверки ПИЖМ.401229.004 ПМ «Установка гониометрическая
ГУ-3. Методика поверки», утвержденной ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева»
28.08.2012 г.
Основные средства поверки:
Мера плоского угла 4-8-0 по ГОСТ 2875-88. Диапазон измерений 0- 360°, дискретность
измерений 45°, погрешность измерений 0,3
²
.
Лист № 5
всего листов 5
Автоколлиматор АКУ-0,2. Диапазон измерений 0-40’, погрешность измерений 1,5".
Частотомер электронно-счетный.Диапазон измерений частоты 0,1 Гц – 100 МГц,
погрешность измерений частоты 1,5·10
-7
.
Интерференционный нуль-индикатор ИНИ-3. Диапазон измерений угловой скорости (6
-3600) с
-1
, погрешность измерений 0,1".
Сведения о методиках (методах) измерений
Методика измерений содержится в документе ПИЖМ.401229.004 МИ «Установка
гониометрическая ГУ-3. Методика выполнения измерений» аттестованной ГЦИ СИ ФГУП
«ВНИИМ им. Д. И. Менделеева». Свидетельство об аттестации методики выполнения
измерений № 253-12-215 от 25.09.2012 г.
Нормативные и технические документы, устанавливающие требования к установке
гониометрической ГУ-3
1. ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических
процессов. Общие технические условия».
2. ГОСТ 8.577-2002 «Государственная система обеспечения единства измерений.
Государственная поверочная схема для средств измерений линейных ускорений и
плоского угла при угловом перемещении твердого тела».
Рекомендации по области применения в сфере государственного регулирования
обеспечения единства измерений
Выполнение работ по оценке соответствия промышленной продукции и продукции
других видов, а также иных объектов установленным законодательством Российской
Федерации обязательным требованиям.
Изготовитель
ФГБОУ ВПО «Санкт-Петербургский государственный электротехнический университет
«ЛЭТИ» им. В. И. Ульянова (Ленина)» (СПбГЭТУ)
Адрес:197376, Санкт-Петербург, ул. Проф. Попова, д. 5
тел.: +7 (812) 346-44-87, факс +7 (812) 346-27-58
e-mail:
Заявитель
ООО «ИНЕРТЕХ»
Адрес:197022, Санкт-Петербург, ул. Инструментальная, д. 6
тел.: (981) 812-42-71, факс (812) 234-08-14 доб. 25
e-mail:
.
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева», регистрационный номер 30001-10.
Адрес:190005, г. Санкт-Петербург, Московский пр., д. 19
тел. (812)251-76-01, факс (812)713-01-14, e-mail:
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииФ. В. Булыгин
М.П.«__»_________2013 г.
