Untitled document

Приложение к свидетельству № 49852

об утверждении типа средств измерений

Лист № 1

всего листов

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Генераторы шума ГШМ2-18, ГШМ2-20

Назначение средства измерений

Генераторы шума ГШМ2-18, ГШМ2-20 (далее – генераторы) предназначены для

использования в качестве меры перепада спектральной плотности мощности шумового

радиоизлучения при работе с измерителями коэффициента шума или иными приборами,

обеспечивающими режим измерений коэффициента шума.

Наименование мо-

дификаций

Диапазон рабочих час-

тот, ГГц

Тип соединителя

СВЧ выхода

Описание средства измерений

Принцип действия генераторов основан на возникновении СВЧ шумового сигнала

при электрическом пробое p-n перехода твердотельного лавинно-пролетного диода (ЛПД).

Источником шумового излучения в случае лавинного пробоя являются как дробовые

флуктуации тока диода, так и флуктуации коэффициента умножения лавины.

Конструктивно генераторы состоят из следующих функциональных узлов: стаби-

лизатора тока, генераторной секции и аттенюатора.

Стабилизатор тока обеспечивает режим работы ЛПД – основного элемента гене-

раторной секции, которая также включает в себя пассивную цепь, согласующую выходное

сопротивление ЛПД с входным сопротивлением аттенюатора. Аттенюатор служит для

уменьшения мощности шумов до заданного уровня и улучшения согласования выхода

СВЧ генератора шума с внешней нагрузкой.

Генераторы имеют восемь модификаций, которые отличаются друг от друга диа-

пазоном частот, номинальным значением спектральной плотности мощности шумового

радиоизлучения, выраженной в единицах избыточной шумовой температуры (ИОШТ), и

исполнением выходных разъемов. Модификации приведены в таблице 1.

Таблица 1

ГШМ2-18А-01

ГШМ2-18А-11

ГШМ2-18В-01

ГШМ2-18В-11

ГШМ2-20А-03

ГШМ2-20А-13

ГШМ2-20В-03

ГШМ2-20В-13

Номинальное

значение

ИОШТ, дБ

от 10 МГц до 18 ГГц

от 10 МГц до 20 ГГц

III, вилка

N, вилка

III, вилка

N, вилка

IХ, вариант 3, вилка

3,5 мм, вилка

IХ, вариант 3, вилка

3,5 мм, вилка

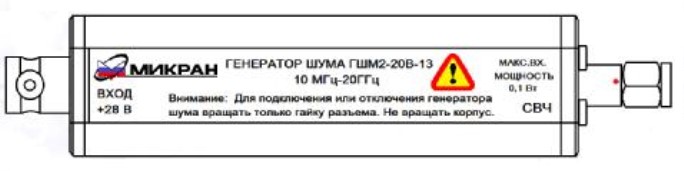

Внешний вид генераторов приведен на рисунке 1.

Схема пломбировки от несанкционированного доступа и мест наклеек приведена

на рисунке 2.

Типы соединителей по ГОСТ РВ 51914-2002 и IEEE Std 287-2007.

лист № 2

всего листов 4

Рисунок 1

Рисунок 2

приведены в таб-

Метрологические и технические характеристики

Метрологические и технические характеристики генераторов

лице 2.

Таблица 2.

от 10 до 18000

от 10 до 20000

от 4 до 7

от 13 до 16

±0,4

Диапазон рабочих частот ГШМ2-18, МГц

Диапазон рабочих частот ГШМ2-20, МГц

Диапазон ИОШТ, дБ:

ГШМ2-18А-01, ГШМ2-18А-11

ГШМ2-20А-03, ГШМ2-20А-13

ГШМ2-18В-01, ГШМ2-18В-11

ГШМ2-20В-03, ГШМ2-20В-13

Пределы допускаемой абсолютной погрешности определения

действительных значений ИОШТ, дБ

КСВН выхода СВЧ, не более

ГШМ2-18А-01, ГШМ2-18А-11

ГШМ2-20А-03, ГШМ2-20А-13

ГШМ2-18В-01, ГШМ2-18В-11

ГШМ2-20В-03, ГШМ2-20В-13

Номинальное значение выходного сопротивления, Ом

1,25

1,45

Место пломбировки

лист № 3

всего листов 4

III, вилка

N, вилка

IХ, вариант 3, вилка

3,5 мм, вилка

28,00 ± 0,28

140×30×25

0,3

от 15 до 35 ºС

Тип соединителя выхода СВЧ:

ГШМ2-18А-01, ГШМ2-18В-01

ГШМ2-18А-11, ГШМ2-18В-11

ГШМ2-20А-03, ГШМ2-20В-03

ГШМ2-20А-13, ГШМ2-20В-13

Напряжение питания постоянного тока, В

Потребляемый электрический ток, мА, не более

Габаритные размеры (длина×ширина×высота), мм, не более

Масса, кг, не более

Рабочие условия эксплуатации:

диапазон рабочей температуры

относительная влажность при температуре воздуха 25ºС, %,

не более

атмосферное давление, кПа

от 70 до 106,7

Знак утверждения типа

Знакутверждениятипа наносится натитульный листруководствапо

эксплуатации ЖНКЮ.468169.004РЭ типографским способом.

Комплектность средства измерений

Комплект поставки генераторов приведен в таблице 3.

Наименование, тип

Обозначение

Примечания

модификация

определяется

при заказе

Таблица 3

Кол-во,

шт

ГШМ2-18А-01

ГШМ2-18А-11

ГШМ2-18В-01

ГШМ2-18В-11

ГШМ2-20А-03

ГШМ2-20А-13

ГШМ2-20В-03

ГШМ2-20В-13

Руководство по эксплуатации

Упаковка

ЖНКЮ.468169.004

ЖНКЮ.468169.004-01

ЖНКЮ.468169.004-02

ЖНКЮ.468169.004-03

ЖНКЮ.468169.005

ЖНКЮ.468169.005-01

ЖНКЮ.468169.005-02

ЖНКЮ.468169.005-03

ЖНКЮ.468169.004РЭ

ЖНКЮ.468916.007

Поверка

Осуществляетсявсоответствиисразделом8«Поверка»документа

ЖНКЮ.468169.004РЭ «Генераторы шума ГШМ2-18, ГШМ2-20. Руководство по эксплуа-

тации», утвержденным ФГУП «ВНИИФТРИ» в 2012 г.

Основные средства поверки:

- государственный первичный эталон единицы спектральной плотности мощ-

ности шумового радиоизлучения ГЭТ 21-2011;

- анализатор цепей векторный E8364B (регистрационный номер 37176-08),

диапазон рабочих частот от 10 до 20000 МГц, пределы допускаемой относительной по-

грешности измерений КСВН ± (3

стU

+ 2) %;

- измеритель модуля коэффициента передачи и отражения Р2М-18/2 (регистра-

ционный номер 42737-09), диапазон рабочих частот от 10 до 18000 МГц, пределы допус-

каемой относительной погрешности измерений КСВН ± (3

стU

+ 2) %;

- комплекты для измерения соединителей коаксиальных КИСК-3,5 (регистра-

ционный номер 9865-85) и КИСК-7 (регистрационный номер 9864-85), пределы допус-

лист № 4

всего листов 4

каемой абсолютной погрешности измерений присоединительных размеров соединителей

± 0,02 мм;

- вольтметр универсальный В7–78/1 (регистрационный номер 31773-06), диа-

пазон измерений напряжения постоянного тока от +27 до +29 В, пределы допускаемой от-

носительной погрешности ± 0,3 %.

Сведения о методиках (методах) измерений

«Генераторы шума ГШМ2-18, ГШМ2-20. Руководство по эксплуатации»

ЖНКЮ.468169.004РЭ.

Нормативные документы

1 ГОСТ 22261-94. Средства измерений электрических и магнитных величин.

Общие технические условия.

2 МИ 2171-91. Государственный первичный эталон и государственная повероч-

ная схема для средств измерений спектральной плотности мощности шумового радиоиз-

лучения в диапазоне частот 0,002 – 178,3 ГГц.

3 ГОСТ РВ 51914-2002. Элементы соединения СВЧ трактов электронных изме-

рительных приборов. Присоединительные размеры.

4 IEEE Std 287-2007. Стандарт IEEE для прецизионных коаксиальных соедини-

телей (до 110 ГГц)

Рекомендации по областям применения в сфере государственного регулирования

обеспечения единства измерений

Выполнение работ по оценке соответствия промышленной продукции и продук-

ции других видов, а также иных объектов установленным законодательством Российской

Федерации обязательным требованиям.

Изготовитель

Закрытое акционерное общество «Научно-производственная фирма «МИКРАН»

(ЗАО «НПФ «МИКРАН»)

634045, г. Томск, ул. Вершинина, 47

тел: (3822) 41-34-03, 41-34-06; факс: (3822) 42-36-15

е-mail:

pribor@micran.ru

, сайт:

http://micran.ru

Испытательный центр

Государственный центр испытаний средств измерений Федеральное государст-

венное унитарное предприятие «Всероссийский научно-исследовательский институт

физико-технических и радиотехнических измерений» (ГЦИ СИ ФГУП «ВНИИФТРИ»)

Регистрационный номер № 30002-08

141570,Московскаяобласть,Солнечногорскийр-н,г.п.Менделеево,

ФГУП «ВНИИФТРИ»

тел: (495)744-81-12; факс: (499)720-93-34

e-mail:

director@vniiftri.ru

, сайт: http://

www.vniiftri.ru
