Спектрорефлектометры лабораторные портативные LPSR-300, ГРСИ 52703-13
Номер госреестра:
52703-13
Наименование СИ:
Спектрорефлектометры лабораторные портативные
Обозначение типа:
LPSR-300
Производитель:
Фирма "AZ Technology Inc.", США
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
08.02.2018
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 49849
об утверждении типа средств измерений
Лист № 1
всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Спектрорефлектометры лабораторные портативные LPSR-300
Назначение средства измерений
Спектрорефлектометры лабораторные портативные LPSR-300 (далее – спектрореф-
лектометры) предназначены для измерения спектрального коэффициента диффузного отра-
жения в спектральном диапазоне от 250 до 2500 нм.
Описание средства измерений
Принцип действия спектрорефлектометров основан на регистрации детектором пото-
ка излучения от монохроматического источника, отражаемого образцом во всех направлени-
ях, собираемого с помощью интегрирующей сферы и усредняемого за счет рассеяния ее внут-
ренней поверхностью, которая при этом оказывается равномерно освещенной.
В состав спектрорефлектометров входят измерительная ячейка и модуль блока пита-
ния. Измерительная ячейка включает в себя монохроматор, лампу накаливания с вольфрамо-
вой нитью, дейтериевую лампу, приемники на основе кремния (Si) и сульфида свинца (PbS), а
так же интегрирующую сферу диаметром 115 мм с внутренним покрытием из спектролона.
С помощью спектрорефлектометров можно проводить измерения в автоматическом и
ручном режимах.
В автоматическом режиме можно задать только диапазон длин волн, в котором будут
проводиться измерения, а все остальные параметры устанавливаются по умолчанию. Для ка-
ждой измеряемой точки производится расчет спектрального коэффициента диффузного отра-
жения (значения которого лежат в диапазоне от 0,0 до 1,0), который представляет собой от-
ношение потока отраженного образцом света к потоку падающего на образец света для задан-
ной длины волны. По мере выполнения эксперимента по этим значениям в режиме реального
времени в графическом окне дисплея строится кривая зависимости спектрального коэффици-
ента диффузного отражения от длины волны.
В ручном режиме измерений спектрорефлектометра на его дисплей выводятся не
только обычные отношения потоков света, но и значения напряжения, измеренные датчиками
прибора. В этом режиме можно задать длину волны, на которой будет проводиться измере-
ние, ширину щели, источник излучения (для лампы накаливания можно установить яркость),
отрезающий фильтр, коэффициент усиления приемника и сам приемник.
Внешний вид и схемы маркировки и пломбирования спектрорефлекометров пред-
ставлены на рисунках 1 – 4.
Лист № 2
всего листов 6

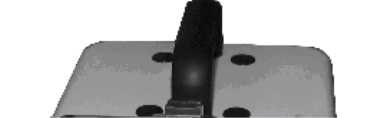

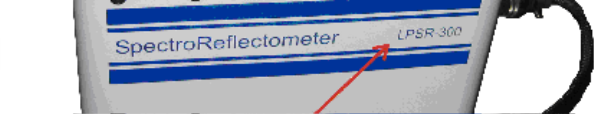

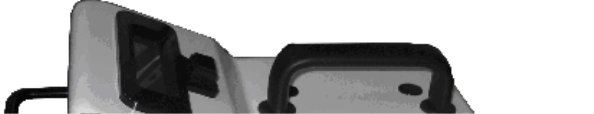

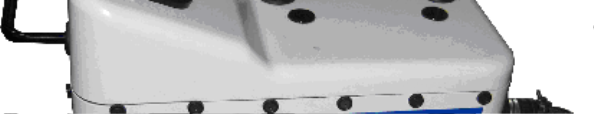

Рисунок 1 - Общий вид измерительной ячейки спектрорефлектометров лабораторных порта-
тивных LPSR-300 и места нанесения маркировки

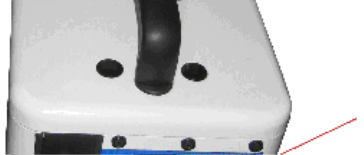

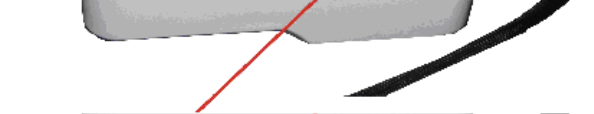

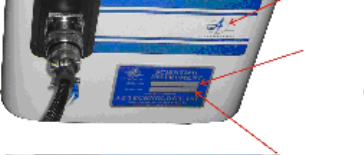

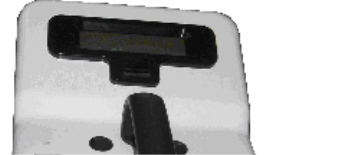

Рисунок 2 – Измерительная ячейка спектрорефлектометров лабораторных портативных LPSR-
300 и место нанесения маркировки (вид сбоку)
Марка изготовителя
Наименование пробора
Серийный номер
Место нанесения маркировки
Лист № 3
всего листов 6

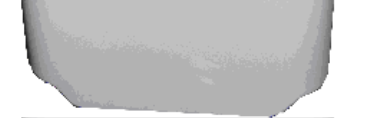

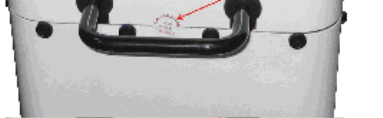

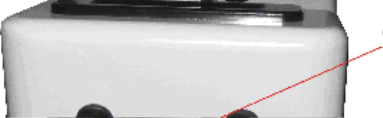

Рисунок 3 – Измерительная ячейка спектрорефлектометров лабораторных портативных LPSR-
300 и место пломбирования (вид сзади)

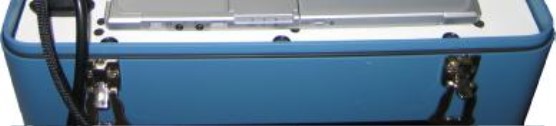

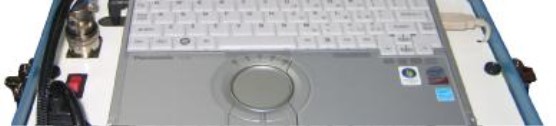

Рисунок 4 – Общий вид модуля блока питания спектрорефлектометров лабораторных порта-
тивных LPSR-300 с персональным компьютером
Программное обеспечение
Управление спектрорефлектометрами осуществляется с помощью программного
обеспечения, установленного на портативном компьютере, встроенном в верхнюю часть мо-
дуля блока питания. Настройка спректрорефлектометров и проведение измерений, включая
визуальный анализ экспериментальных данных, выполняется посредством меню, отображае-
мых на дисплее портативного компьютера.
Место пломбирования
Лист № 4
всего листов 6
LPSR-300 Ap-
plication
1.0.0.1
600d3c81e81d16ca470
4870b03f2c7f3
md5
Для сохранения, архивирования и вывода на дисплей полученных с помощью спек-
трорефлектометров результатов используются интерфейсное компьютерное приложение и
программные средства ведения баз данных. Программное обеспечение, предназначенное для
работы в операционной системе Windows XP
Ò
, обеспечивает полный контроль всех функций
спектрорефлектометров.
Программное обеспечение (ПО) имеет следующие идентификационные данные:
Таблица 1
Наименование ПО Идентификаци- Номер версии Цифровой идентифи-Алгоритм вы-
онное наимено-ПОкатор ПО (контроль- числения цифро-
вание ПОная сумма исполняе-вого идентифи-
мого кода) катора ПО
ПО спектрофотомет-
ров лабораторных
портативных
Средства защиты метрологически значимой части ПО спектрорефлектометров и из-
меренных данных от изменения или удаления в случае возникновения непредсказуемых фи-
зических воздействий, информирования пользователя ПО об изменении или удалении метро-
логически значимой части ПО или изменении данных не реализованы. Журналы фиксации
ошибок и изменений случайного и непреднамеренного характера отсутствуют.
Специальные средства защиты, исключающие возможность несанкционированной
модификации, загрузки, считывания из памяти спектрорефлектометра, удаления или иных
преднамеренных изменений метрологически значимой части ПО и измеренных данных не
реализованы.
Уровень защиты программного обеспечения спектрорефлектометров от непреднаме-
ренных и преднамеренных изменений соответствует уровню «В» согласно МИ 3286-2010.
±0,05
Метрологические и технические характеристики
Метрологические и технические характеристики спектрорефлектометров лаборатор-
ных портативных LPSR-300 приведены в таблице 2.
Таблица 2
Значение характеристики
250 – 2500
209,8×351,4×189,6
228,6×406,4×508
6,9
16
12,7
115
50/60
Наименование характеристики
Спектральный диапазон, нм
Допустимые границы погрешности результата измерения спек-
трального коэффициента диффузного отражения
Габаритные размеры основных составных частей, мм, не более
- измерительная ячейка
- блок питания
Масса основных составных частей, кг, не более
- измерительная ячейка
- блок питания
Минимальный размер образца, мм, не менее
Электропитание осуществляется от сети переменного тока
с напряжением, В
частотой, Гц
Условия эксплуатации:
-Температура окружающей среды,
о
С
-Относительная влажность, %, не trial -
Атмосферное давление, кПа
15 - 35
75
75 - 106
Знак утверждения типа
наносится типографским способом на титульный лист Руководства по эксплуатации и на кор-
пус прибора методом наклеивания.
Лист № 5
всего листов 6
1
Количество, шт.
1
1
1
Комплектность средства измерений
Комплектность спектрорефлектометра представлена в таблице 3.
Таблица 3
Наименование
Измерительная ячейка спектрорефлектометра
Модуль блока питания спектрорефлектометра
Портативный компьютер с программным обеспечением
Руководство по эксплуатации «Спектрорефлектометры лабораторные пор-
тативные Модель LPSR 300»
Методика поверки
Футляр для переноски измерительной ячейки прибора
Крышка апертуры
Кабель питания
1
1
1
1
Поверка
осуществляется по документу: «Спектрорефлектометры лабораторные портативные LPSR-
300. Методика поверки № МП 98.Д4-12», утвержденному ГЦИ СИ ФГУП «ВНИИОФИ» 17
мая 2012г.
Основные средства поверки:
Вторичный эталон единиц спектральных коэффициентов направленного пропускания,
диффузного и зеркального отражений в диапазоне длин волн от 0,2 до 2,5 мкм, рег. № ВЭТ
156-5-2003.
Основные метрологические характеристики:
Значение абсолютной погрешности измерения спектрального коэффициента диффуз-
ного отражения
в диапазоне от 250 до 860 нм – 0,005;
в диапазоне от 860 до 2500 – 0,02.
Сведения о методиках (методах) измерений
«Спектрорефлектометры лабораторные портативные LPSR-300. Руководство по эксплуа-
тации» раздел 3 «Приложение LPSR 300», раздел 4 «управление спектрорефлектометрами».
Нормативные и технические документы, устанавливающие требования к спектрореф-
лектометрам лабораторным портативным LPSR-300
1. ГОСТ 8.557-2007 «Государственная система обеспечения единства измерений.
Государственная поверочная схема для средств измерений спектральных, интегральных и
редуцированных коэффициентов направленного пропускания в диапазоне длин волн 0,2 - 50,0
мкм, диффузного и зеркального отражений в диапазоне длин волн 0,2 - 20,0 мкм».
2. Техническая документация фирмы «AZ Technology Inc.», США.
Рекомендации по областям применения в сфере государственного регулирования обес-
печения единства измерений
Выполнение работ по оценке соответствия промышленной продукции и продукции
других видов, а также иных объектов установленным законодательством Российской Федера-
ции обязательным требованиям
Изготовитель
Фирма «AZ Technology Inc.», США
Адрес: 7047 Old Madison Pike, Suite 300 Huntsville, AL 35806, USA.
Телефон: +1 256-837-9877
Факс: +1 256-837-1155
E-mail:
Лист № 6
всего листов 6
Заявитель
Закрытое Акционерное Общество «Базис» (ЗАО «Базис»).
Адрес: 194044, РФ, Санкт - Петербург, ул. Менделеевская, 9.
Телефон: +7 (812) 34-777-01
Факс: +7 (812) 34-777-01
E-mail:
Испытательный центр
Государственный центр испытаний средств измерений федерального государственно-
го унитарного предприятия «Всероссийский научно-исследовательский институт оптико-
физических измерений» (ГЦИ СИ ФГУП «ВНИИОФИ»), аттестат аккредитации государст-
венного центра испытаний (испытательной, измерительной лаборатории) средств измерений
№ 30003-08 от 30.12.2008 г.
Адрес: 119361, Москва, ул. Озерная, 46.
Телефон: (495) 437-56-33; факс: (495) 437-31-47
E-mail:
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииФ.В. Булыгин
М.п.«____»___________2013 г.
