Приложение к свидетельству № 49837
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Системы автоматизированные измерительные ТЕСТ-1101
Назначение средства измерений
Системы автоматизированные измерительные ТЕСТ-1101 (далее - системы ТЕСТ-1101)
предназначены для воспроизведения напряжения постоянного тока и сопротивления постоян-
ному току.
Описание средства измерений
Конструктивно система ТЕСТ-1101 состоит из двух подсистем автоматизированных
измерительных ТЕСТ-VXI УКАБ-1, подсистем ИБС (40CH SAS SYSTEM) и БИАБ (BSS
SYSTEM). Системы ИБС и БИАБ представляют собой электронные стойки с установленными в
них источниками питания, представляющими собой функционально законченные электронные
устройства. Система автоматизированная измерительная ТЕСТ-VXI УКАБ-1 выполнена по
модульному принципу на основе стандарта VXI и представляет собой набор функциональных
модулей, размещенных в базовом блоке (крейте) INTE005 FC VXI 3.0 Mainframe и
объединенных, в зависимости от функционального назначения, в каналы, управляемые от
внешней ПЭВМ. Базовый блок с установленными в него модулями образует блок электронный
БЭ102. К БЭ102 прикрепляется коммутационная панель КП-УКАБ-1. Управление и обмен
данными между составными частями системы ТЕСТ-1101 осуществляется по сети Ethernet.
Блок БЭ102 представляет собой набор функциональных модулей, размещенных в
крейте INTE005 FC VXI 3.0 Mainframe.
В системе ТЕСТ-1101 реализованы следующие каналы:
– каналы воспроизведения напряжения постоянного тока в диапазоне от 10 мВ
до 4,5 В;
– каналы воспроизведения сопротивления постоянному току в диапазоне от 95 до
120 Ом;
– каналы имитации бортовой солнечной батареи;
– каналы имитации ботовой аккумуляторной батареи.
Каналы воспроизведения напряжения постоянного тока
Каналы реализованы с помощью четырех модулей ИПТН 16 ФТКС.468260.007 из со-
става двух подсистем ТЕСТ-VXI УКАБ-1.
Принцип действия каналов основан на воспроизведении напряжения постоянного тока
путем цифро-аналогового преобразования кодов управления в значения выходного напряжения.
Каналы воспроизведения сопротивления постоянному току
КаналыреализованыспомощьювосьмимезонинныхмодулейМПС2-1
ФТКС.468266.015-1.
Принцип действия каналов воспроизведения сопротивления постоянному току
заключается в
коммутации резисторов, установленных на мезонинном модуле, на
требуемый
канал.
Каналы имитации бортовой солнечной батареи и бортовой аккумуляторной батареи
Каналы реализованы с помощью подсистем ИБС (40CH SAS SYSTEM) и БИАБ (BSS
SYSTEM) .
Принцип действия каналов имитации заключается в подключении к требуемому каналу
источника напряжения, который имитирует либо сегмент бортовой солнечной батареи, либо
элемент бортовой аккумуляторной батареи.
Лист № 2
Всего листов 5
По устойчивости и прочности к климатическим и механическим воздействиям модули
соответствуют требованиям группы 3 по ГОСТ 22261-94.
Внешний вид системы ТЕСТ-1101, с указанием места нанесения знака утверждения ти-
па, приведен на рисунке 1.
Защита от несанкционированного доступа предусмотрена в виде пломбировки функ-
циональных модулей, установленных в крейт (рисунок 2).

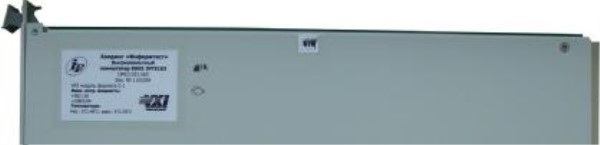

Рисунок 1 – Внешний вид ТЕСТ-1101

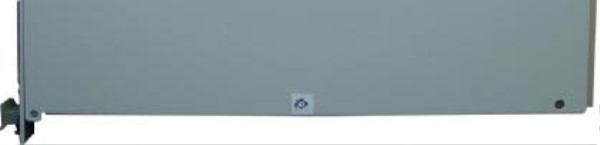

Рисунок 2 –Пломбировка функционального модуля
Место нанесения знака
Место пломбировки клеймом ОТК
Лист № 3
Всего листов 5
Программное обеспечение
Программное обеспечение (ПО) для работы с модулями включает ПО общее и ПО
специальное.
В состав общего ПО входит операционная система Windows 7.
В состав специального ПО входят комплект ПО «VISA» и комплект ПО модулей ООО
Фирма «Информтест».
Комплект ПО «VISA» обеспечивает работу системного интерфейса информационной
связи ПЭВМ и крейта стандарта VXI с установленными в него функциональными модулями.
В комплект ПО «VISA» также входит программа «Resource Manager», осуществляющая
начальную конфигурацию связи с носителями мезонин в случае, когда для связи с ПЭВМ ис-
пользуются устройства стандарта VXI.
Комплект ПО модулей ООО Фирма «Информтест» обеспечивает управление режимами
работы мезонинными модулями, а также обеспечивает его информационную связь с носителем
мезонинных модулей.
В комплект ПО модулей ООО Фирма «Информтест» входят следующие программы:
–«psm.exe» (для проверки работоспособности носителей мезонинов и потребляемых по
цепям питания токов);
–«ppv.exe» (для проверки метрологических характеристик системы).
Наименование ПО
Идентификаци-
онное наимено-
вание ПО
Номер версии
(идентифика-
ционный
номер) ПО
Алгоритм
вычисления
идентифика-
тора ПО
Метрологически значимая часть ПО, входящая в состав комплекта ПО модулей
ООО Фирма «Информтест», выделена в следующие файлы:
–библиотека математических преобразований povcalc.dll;
–библиотека математических преобразований uniptn16_math.dll;
–библиотека математических преобразований unmps2_math.dll.
Идентификационные данные (признаки) метрологически значимой части ПО указаны в
таблице 1.
Таблица 1
povcalc.dll
1.0
Цифровой иден-
тификатор ПО
(контрольная
сумма исполняе-
мого кода)
957294D4
CRC32
uniptn16_math.dll
1.0
8ACA7C07
CRC32
Библиотека математиче-
ских преобразований
povcalc
Библиотека математиче-
ских преобразований
uniptn16_math
Библиотека математиче-
ских преобразований
unmps2_math
unmps2_math.dll
1.0
609E56F8
CRC32
Метрологически значимая часть ПО модулей и измеренные данные достаточно защи-
щены с помощью специальных средств защиты от непреднамеренных и преднамеренных изме-
нений. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню
«С» по МИ 3286-2010.
Метрологические и технические характеристики
Каналы воспроизведения напряжения постоянного тока
–количество каналов.........................................................................................................48;
–диапазон воспроизведения напряжения постоянного тока, В...................от 0,010 до 4,5;
–пределыдопускаемойосновнойабсолютнойпогрешностивоспроизведения
напряжения постоянного тока, мВ............................................................................................... ± 2;
Лист № 4
Всего листов 5
–пределы допускаемой дополнительной абсолютной погрешности воспроизведения
напряжения постоянного тока в режиме холостого хода, мВ ............................................. ± 0,1* Т,
где Т – отклонение температуры окружающей среды от значения 18 ºС (для интервала температур от
плюс 5 до плюс 18 ºС) или от значения22 ºС (для интервала температур от плюс 22 до плюс 40 ºС).
Каналы воспроизведения сопротивления постоянному току
–количество каналов.........................................................................................................16;
–диапазон воспроизведения сопротивления постоянному току, Ом............ от 95 до 120;
–пределы допускаемой относительной погрешности воспроизведения сопротивления
постоянному току в диапазоне от 95 Ом до 120 Ом , %............................................................± 0,1.
Каналы имитации бортовой солнечной батареи
– количество каналов........................................................................................................40; –
напряжение холостого хода, В, не более.....................................................................140; –
ток короткого замыкания канала, А, не более .............................................................6,4.
Каналы имитации бортовой аккумуляторной батареи
–количество каналов...........................................................................................................2;
–напряжение канала, В, не более....................................................................................100;
–ток разряда канала, А, не более....................................................................................150;
–ток разряда канала, А, не более......................................................................................50.
Общие характеристики:
Габаритные размеры стойки ИБС (длина × ширина × высота),
мм, не более.............................................................................................................913 х 608 х 1836.
Габаритные размеры стойки БИАБ (длина × ширина × высота),
мм, не более.............................................................................................................913 х 608 х 1836.
Габаритные размеры блока БЭ102 с прикрепленной коммутационной
панелью КП-УКАБ-1 (длина × ширина × высота), мм, не более.........................528,5 х 212 х 342.
–Масса ТЕСТ-1101, кг, не более...................................................................................3500.
–Мощность, потребляемая ТЕСТ-1101, В·А, не более............................................260000.
Параметры электропитания:
–напряжение переменного тока, В.........................................................................220 ± 22;
–частота переменного тока, Гц...................................................................................50 ± 1. –
напряжение переменного тока, В.........................................................................380 ± 38; –
частота переменного тока, Гц...................................................................................50 ± 1.
Рабочие условия эксплуатации:
–температура окружающего воздуха, °С ............................................................ от 5 до 40; –
относительная влажность воздуха при температуре 25 °С, % ....................... от 45 до 80; –
атмосферное давление, кПа......................................................................... от 84 до 106,7.
Знак утверждения типа
Знак утверждения типа наносится на верхнюю лицевую панель БЭ102 в виде наклейки
и на титульный лист формуляра методом компьютерной графики.
Комплектность средства измерений
В комплект поставки входят: система ТЕСТ-1101, комплект ЗИП-Г, комплект эксплуа-
тационной документации.
Поверка
осуществляется по разделу 12 «Поверка» Руководства по эксплуатации ФТКС.411713.109 РЭ,
утвержденному ГЦИ СИ ФГУП «ВНИИМС» в январе 2013 г.
Лист № 5
Всего листов 5
Средства поверки:
Мультиметр 34401A, диапазон измерения сопротивления постоянному току от 0 до
1000 Ом с относительной погрешностью
измерения не более (0,003(от Rх)+0,003(от Rк))% в
диапазоне от 0 до 100 Ом и не более (0,002(от Rх)+0,0005(от Rк))% в диапазоне от 100 до 1000
Ом, где Rк – значение верхней границы диапазона измерений, Rх – измеренное значение. Пре-
делы измерения напряжения постоянного тока 0,1 В, 1 В, 10 В с относительной погрешностью
измерения не более (0,003(от Ux)+0,003(от Uк))% в диапазоне до 0,1 В, не более (0,002(от
Ux)+0,0006(от Uк))% в диапазоне от 0,1 до 1 В и не более (0,0015(от Ux)+0,0004(от Uк))% в
диапазоне от 1 до 10 В, где Uк – значение верхней границы диапазона измерений, Ux – изме-
ренное значение.
Сведения о методиках (методах) измерений
Сведения о методах измерений систем ТЕСТ-1101 приведены в документе Система
ТЕСТ-1101. Руководство по эксплуатации. ФТКС.411713.109 РЭ.
Нормативные и технические документы, устанавливающие требования к системам
ТЕСТ-1101
ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие тех-
нические условия.
Система ТЕСТ-1101. Технические условия. ФТКС.411713.109 ТУ.
Рекомендации по областям применения в сфере государственного регулирования обеспе-
чения единства измерений
Выполнение работ по оценке соответствия промышленной продукции и продукции
других видов, а также иных объектов установленным законодательством Российской Федера-
ции обязательным требованиям.
Изготовитель
Общество с ограниченной ответственностью «VXI-Системы» (ООО «VXI-Системы»)
Юридический (почтовый) адрес: 124482, г. Москва, г. Зеленоград, Савёлкинский про-
езд, д. 4, этаж 6, помещ. XIV, ком. 1
Тел/Факс: (495) 983-10-73
Е-mail:
Испытательный центр
Государственный центр испытательных средств измерений
(ГЦИ СИ) ФГУП «ВНИИМС»
Аттестат аккредитации № 30004-08 действует до 01 июля 2013 г.
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел./факс: (495) 437-55-77 / 437-56-66,
E-mail:
, адрес в Интернет:
Заместитель Руководителя
Федерального агентства по
техническому регулированию и метрологии
Ф.В. Булыгин
«____» __________2013 г.
