Номер госреестра:
52692-13
Наименование СИ:
Микроомметры цифровые
Обозначение типа:
М4104
Производитель:
ООО "БрисЭнерго", г.Москва
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
08.02.2018
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 49835
об утверждении типа средств измерений
лист № 1
всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

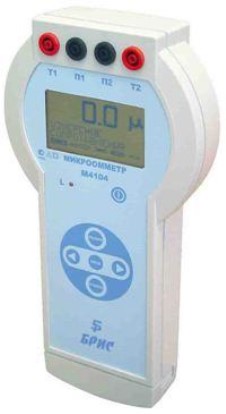

Микроомметры цифровые М4104
Назначение средства измерений
Микроомметры цифровые М4104 предназначены для измерения электрического
сопротивления постоянному току в индуктивных и безиндуктивных цепях.
Описание средства измерений
Принцип действия микроомметров основан на измерении падения напряжения
постоянного тока на объекте измерения, возникающего при пропускании через него постоянного
тока неизменной силы от внутреннего источника тока и вычислении значения сопротивления по
закону Ома. Входной аналоговый сигнал преобразуется с помощью АЦП, обрабатывается и
результат измерений отображается на
жидкокристаллическом дисплее. Управление процессом
измерения осуществляется при помощи встроенного микроконтроллера.
Измерения производятся по 4-проводной схеме (схеме Кельвина), исключающей
влияние сопротивления соединительных проводников. Выбор значения измерительного тока
производится автоматически. Измерение сопротивления производится при двух направлениях
измерительного тока. Результаты измерений сохраняются в памяти прибора.
Основныеузлымикроомметров:стабилизированныйисточникпостоянного
испытательного тока, потенциометрический измеритель напряжения постоянного тока, АЦП,
микроконтроллер, ЖК-дисплей, клавиатура, источник питания.
Конструктивно приборы размещены в переносных корпусах из ударопрочного пластика.
Измерительные разъемы, органы управления и индикации размещены на лицевой панели.
Разъем для подключения сетевого адаптера питания расположен на торцевой панели.
Питание микроомметров осуществляется как от сети переменного тока (с помощью
адаптера), так и от аккумуляторных батарей. Микроомметры имеют сервисные функции
определенияприсутствиянапряжениявизмерительнойцепи,индикацииразряда
аккумуляторной батареи и автовыключения при бездействии.
Для предотвращения несанкционированного доступа к внутренним частям приборов
винты крепления корпуса пломбируются.
лист № 2
всего листов 4
Программное обеспечение
Характеристики программного обеспечения (ПО) приведены в таблице 1.
Встроенное ПО (микропрограмма) – внутренняя программа микроконтроллера для
обеспечения нормального функционирования прибора. Оно реализовано аппаратно и является
метрологически значимым. Метрологические характеристики приборов нормированы с учетом
влияния ПО. Микропрограмма заносится в программируемое постоянное запоминающее
устройство (ППЗУ) приборов предприятием-изготовителем и не доступна для пользователя.
Таблица 1 – Характеристики программного обеспечения (ПО)
Наименова-
ние ПО
Идентификационное
наименование ПО
Trial версии
(идентифика-
ционный
номер) ПО
Цифровой
идентификатор ПО
(контрольная сумма
исполняемого кода)
Встроенное
Микропрограмма
Не ниже 0702
–
Алгоритм
вычисления
цифрового
идентифика-
тора ПО
–
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных
изменений – «А» в соответствии с МИ 3286-2010.
Метрологические и технические характеристики
± (0,005Rизм. + 1 е.м.р.)
Таблица 2 – Метрологические характеристики микроомметров цифровых М4104
Разрешение
Пределы допускаемой
абсолютной погрешности
± (0,01Rизм. + 1 е.м.р.)
Поддиапазоны измерения
электрического сопротивления
От 1 до 49,9 мкОм
От 50,0 до 99,9 мкОм
От 100 до 999 мкОм
От 1 до 9,99 мОм
От 10 до 99,9 мОм
От 100 до 999 мОм
От 1 до 9,99 Ом
От 10 до 99,9 Ом
От 100 до 999 Ом
0,1 мкОм
0,1 мкОм
1 мкОм
0,01 мОм
0,1 мОм
1 мОм
0,01 Ом
0,1 Ом
1 Ом
Примечание: Rизм. – измеренное значение электрического сопротивления;
е.м.р. – единица младшего разряда.
0,2
Таблица 3 – Технические характеристики микроомметров цифровых М4104
Значение
Характеристика
Пределы допускаемой дополнительной
погрешности, вызванной изменением
температуры окружающего воздуха от
нормальной на каждые 10
°
С, не более, %
Напряжение питания, В
220 В, 50 Гц или шесть NiMH
аккумуляторных батарей
напряжением 1,2 В, размера АА
270×145×55
0,9
Габаритные размеры, мм, (длина×ширина×высота)
Масса, кг
Нормальные условия применения:
- температура окружающего воздуха,
°
С
20 ± 5
лист № 3
всего листов 4
Значение
от 30 до 80
Характеристика
- относительная влажность воздуха, %
Рабочие условия применения:
- температура окружающего воздуха,
°
С
- относительная влажность воздуха, %
от – 10 до + 40
до 90 при 30
°
С
Знак утверждения типа
Знак утверждения типа наносится методом трафаретной печати на лицевую панель приборов и
типографским способом на титульный лист руководства по эксплуатации и паспорта.
Комплектность средства измерений
Таблица 4 – Комплектность микроомметров цифровых М4104
Наименование
Измерительные провода
Сетевой адаптер
Сумка для переноски
Руководство по эксплуатации и паспорт
Методика поверки
Количество
1 к-т
1 шт.
1 шт.
1 экз.
1 экз.
Поверка
осуществляется по документу МП 52692-13 «Микроомметры цифровые М4104. Методика
поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМС» в ноябре 2012 г.
Средства поверки: катушки электрического сопротивления Р310 (кл. т. 0,01), Р321 (кл. т. 0,01),
Р331 (кл. т. 0,01), шунты измерительные стационарные с ограниченной взаимозаменяемостью 75
ШИСВ.1 (кл. т. 0,2).
Сведения о методиках (методах) измерений
Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации.
Нормативныеитехническиедокументы,устанавливающиетребованияк
микроомметрам цифровым М4104
1. ГОСТ 14014-91Приборы и преобразователи измерительные цифровые напряжения, тока,
сопротивления. Общие технические требования и методы испытаний.
2. ГОСТ 22261-94Средства измерений электрических и магнитных величин. Общие
технические условия.
3. ГОСТ 8.028-86ГСИ. Государственный первичный эталон и государственная поверочная
схема для средств измерений электрического сопротивления.
4. ТУ 4221-004-17820919-07 Микроомметры цифровые М4104. Технические условия.
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
- «выполнении работ по оценке соответствия промышленной продукции и продукции других
видов, а также иных объектов установленным законодательством Российской Федерации
обязательным требованиям».
Изготовитель
лист № 4
всего листов 4
ООО «БрисЭнерго», г. Москва, Зеленоград.
Адрес: 124489, г. Москва, Зеленоград, Панфиловский проспект, д. 10.
Тел./факс: 8(499) 734-94-59; 8(499) 734-96-39; 8(499) 732-22-03.
Web-сайт:
Испытательный центр
ГосударственныйцентриспытанийсредствизмеренийФедеральноегосударственное
унитарное предприятие «Всероссийский научно-исследовательский институт метрологической
службы» (ГЦИ СИ ФГУП «ВНИИМС»).
Юридический адрес: 119361, г. Москва, ул. Озерная, д. 46.
Тел. 8 (495) 437 55 77; Факс 8 (495) 437 56 66; E-mail:
.
Номер аттестата аккредитации 30004-08 от 27.06.2008 г.
Заместитель Руководителя Федерального
Агентства по техническому
регулированию и метрологииФ.В. Булыгин
«»2013 г.
