Дефектоскопы ультразвуковые USC-100 и USC-100a, ГРСИ 52660-13
Номер госреестра:
52660-13
Наименование СИ:
Дефектоскопы ультразвуковые
Обозначение типа:
USC-100 и USC-100a
Производитель:
Фирма "ScanMaster Systems Ltd.", Израиль
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
23.01.2023
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 49798
об утверждении типа средств измерений
Лист № 1
всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Дефектоскопы ультразвуковые USC-100 и USC-100a
Назначение средства измерений
Дефектоскопы ультразвуковые USC-100 и USC-100a предназначены для обнаружения
дефектов и измерений глубины их залегания в изделиях, выполненных из металлических, по-
лимерных и композитных материалов.
Описание средства измерений
Принцип действия дефектоскопов ультразвуковых USC-100 и USC-100a основан на
методе акустического контроля. Импульсные сигналы заданной частоты и мощности выраба-
тываются генератором импульсов дефектоскопа и преобразуются в ультразвуковые колебания
пьезоэлектрическим преобразователем. Сформированная ультразвуковая волна проникает в
объект контроля и, отражаясь от неоднородностей (границ дефектов) или донной поверхно-
сти, возвращается обратно. Отраженный ультразвуковой сигнал преобразуется преобразова-
телем в электрический сигнал, который обрабатывается электронными блоками приемника
дефектоскопа. По времени распространения ультразвукового импульса в изделии от поверх-
ности ввода ультразвука в объект контроля до границы дефекта или до донного сигнала и об-
ратно, измеряют глубину залегания дефекта и (или) толщину контролируемого изделия.
В дефектоскопах используются следующие методы акустического неразрушающего
контроля: эхо - импульсный, теневой, контроль раздельно-совмещенными преобразователями.
Дефектоскопы обеспечивают различные методы ввода ультразвуковых колебаний в объект
контроля: контактный, щелевой или иммерсионный.
Конструктивно дефектоскопы ультразвуковые USC-100 и USC-100a состоят из персо-
нального компьютера промышленного исполнения с установленным внутри одним или более
ультразвуковыми программируемыми приемниками, и внешних выносных блоков, включаю-
щих в себя генераторы – предусилители прямоугольных импульсов и блока питания. Управле-
ние всеми параметрами дефектоскопа осуществляется независимо по каждому каналу.
Модификация ультразвуковых дефектоскопов USC-100a отличается от модификации
USC-100 обновленной электронной элементной базой, более высокой производительностью и
многоканальностью.

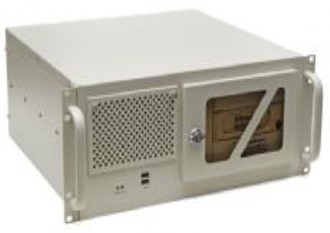

Общий вид дефектоскопов ультразвуковых USC-100 и USC-100a
Программное обеспечение
Программное обеспечение (далее - ПО) разработано специально для ультразвуковых
дефектоскопов USC-100 и USC-100a и служит для управления их функциональными возмож-
ностями, а также для обработки и отображения результатов измерений.
Лист № 2
всего листов 4
Идентификационные данные программного обеспечения:
Наименова-
ние про-
граммного
обеспече-
ния
MC I/O
Идентификаци-
онное наимено-
вание программ-
ного обеспече-
ния
InstrumentV3.exe
Номер версии
(идентификацион-
ный номер) про-
граммного обеспе-
чения, не ниже
3.9x
Цифровой иденти-
фикатор программ-
ного обеспечения
(контрольная сумма
исполняемого кода)
A6F8C28A
Алгоритм вычис-
ления цифрового
идентификатора
программного
обеспечения
CRC 32
Программное обеспечение зарегистрировано как интеллектуальная собственность
«ScanMasterSystemsLtd», Израиль и защищено от несанкционированного доступа паролями
различных уровней доступа. Защита программного обеспечения соответствует уровню «А» в
соответствии с МИ 3286-2010.
Значение характеристики
350± 10
10÷500
большее из: ±3 нс или ±3%
от измеренной величины
10
15
1 ÷ 1000
±5
0÷45
1÷45
0÷51,2
0,2
±2
Метрологические и технические характеристики
Наименование характеристики
Амплитуда импульсов возбуждения (нагрузка 50 Ом), В
Диапазон длительности зондирующего импульса, нс
Пределы допускаемой погрешности отклонения от номинального
значения длительности зондирующего импульса
Время нарастания переднего фронта импульса, не более, нс:
- при длительности импульса: 10÷20 нс
- при длительности импульса: 20÷500 нс
Частота следования импульсов, Гц
Пределы допускаемой относительной погрешности установки
частоты следования импульсов, %
Усиление генератора - предусилителя, дБ (шаг 15 дБ)
Диапазон рабочих частот, МГц
Диапазон регулировки усиления, дБ
Дискретность регулировки усиления, дБ
Пределы допускаемой абсолютной погрешности измерений отно-
шений амплитуд сигналов в диапазоне регулировки усиления, дБ
Диапазон установки скорости распространения ультразвука в ма-
териале, м/с
Диапазон развертки, мкс
Диапазон измерений глубины залегания дефекта (по стали), мм
Пределы допускаемой абсолютной погрешности измерений глу-
бины залегания дефекта
1000÷10000
0,01÷10000
1÷300
±(0,01Н+0,05) мм, где Н -
измеренное значение глу-
бины залегания дефекта
2
220 (+10/-15%) В, 50÷60 Гц
Время установления рабочего режима, не более, мин
Питание от сети переменного тока
Габаритные размеры, не более, мм
ـвыносного блока
ـпроцессорного блока компьютера 32RACKMounted 4U
158
´
82
´
32
413
´
431
´
176
1,2
20
Масса, не более, кг
ـвыносного блока
ـпроцессорного блока компьютера
Условия эксплуатации:
ـдиапазон рабочих температур,
°
С
ـотносительная влажность, не более, %
ـатмосферное давление, кПа
Средний срок службы, не менее, лет
Средняя наработка на отказ, не менее, час
0÷40
80
100 ± 5
8
1000
Лист № 3
всего листов 4
Знак утверждения типа
наносится на корпус процессорного блока промышленного компьютера ультразвуковых де-
фектоскопов USC-100 и USC-100a методом наклеивания и на титульный лист руководства по
эксплуатации методом печати.
1 шт.
1 шт.
до 32 шт.
*
до 8 шт.
*
до 8 шт.
1 шт.*
1 шт.
1 шт.
1 шт.
Комплектность средства измерений
1Компьютер с установленными в нем платами усилителя
UPR-100 и UPR-101
2Внешний выносной блок, включающий в себя генератор - пре-
дусилитель
3Кабели для связи компьютера с внешним выносным блоком
4Кабели для приема аналогового сигнала компьютера от вынос-
ного блока
5Преобразователь ультразвуковой* одного из типов:
ـдвухэлементный преобразователь ID1 5/10 «Scan Master
Systems Ltd»
ـ иммерсионный ПЭП типа I3
ـ иммерсионный ПЭП типа I7
ـконтактный одноэлементный ПЭП
ـконтактный одноэлементный ПЭП типа "Paintbrush"
ـконтактный двух - элементный ПЭП
ـ контактный одноэлементный ПЭП типа "Paintbrush"
ـ контактный ПЭП для контроля сдвиговыми волнами
6Программное обеспечение
7Руководство по эксплуатации
8Методика поверки
*- в зависимости от заказа
Поверка
осуществляется в соответствии с документом МП АПМ 15-12 «Дефектоскопы ультразвуковые
USC-100 и USC-100a. Методика поверки», утверждённым ГЦИ СИ ООО «Автопрогресс–М» в
декабре 2012 г.
Перечень основных средств поверки (эталонов), применяемых для поверки:
- осциллограф типа Tektronix TDS-2022B, диапазон частот ≤200 МГц, диапазон измерений в
полосе частот от 0 до 300 МГц, коэффициент усиления 1 мВ/дел ÷10 В/дел с погреш-
ностью ±2%, коэффициент развертки 2 нс/дел ÷10 с/дел с погрешностью ±0,002%;
- генератор сигналов высокочастотный типа Г4-158, диапазон частот 0,01÷99,999 МГц с
погрешностью ±0,001%, выходное напряжение 0,5÷1,5В;
- частотомер Ч3-85/3, диапазон измерений частоты 0,01 Гц... 1,5 ГГц с погрешностью
±7x10-9;
- аттенюатор широкополосный АТТ-90-0,1-95/2, (0,1 ÷ 30) МГц, ±0,05 дБ;
- комплект контрольных образцов и вспомогательных устройств КОУ-2: контрольный об-
разец CO-2 №1146 из набора КОУ-2, скорость продольных УЗК = (5900 ±118) м/с; зату-
хание продольной ультразвуковой волны на частоте (2,5±0,5) МГц не более ±2,0 дБ; ин-
тервал времени между первым и третьим донным эхосигналом (40±1) мкс.
Сведения о методиках (методах) измерений
Методика выполнения измерений с помощью дефектоскопов ультразвуковых USC-
100 и USC-100a приведена в документе: «Дефектоскопы ультразвуковые USC-100 и USC-
100a. Руководство по эксплуатации».
Лист № 4
всего листов 4
Нормативные и технические документы, устанавливающие требования к дефектоско-
пам ультразвуковым USC-100 и USC-100a
ـ МИ 2060-90. ГСИ. Государственная поверочная схема для средств измерений длины в
диапазоне (1×10
-6
÷50) м и длин волн в диапазоне (0,2 ÷ 50) мкм;
ـ техническая документация «Scan Master Systems Ltd» Израиль.
Рекомендации по областям применения в сфере государственного регулирования обес-
печения единства измерений
- для применения вне сферы государственного регулирования обеспечения единства
измерений.
Изготовитель
«ScanMaster Systems Ltd», 23 Hamelaha St.,
Afek Park Rosh Ha’ayin 48091, Israel
Тел.: +972 3 758 1223
Факс.:+972 3 758 1245
E-mail:
Заявитель
ООО «Юнисерт»
115419, Россия, г.Москва, ул.Орджоникидзе, д.11, стр. 3
Тел./Факс: +7 495 510-2751
E-mail:
Испытательный центр
ГЦИ СИ ООО «Автопрогресс-М»
125829, г. Москва, Ленинградский пр-т, д. 64, офис 501Н.
Тел.: +7 (499) 155-0445, факс: +7 (495) 785-0512
E-mail:
Аттестат аккредитации № 30070-07
Заместитель
Руководителя Федерального агентства
по техническому регулированию
и метрологииФ. В. Булыгин
м. п.
«____» __________________ 2013 г.
