Преобразователи термоэлектрические TS-TC-M04, ГРСИ 52643-13

Смотреть ГРСИ
52642-13

Номер госреестра:

52643-13

Наименование СИ:

Преобразователи термоэлектрические

Обозначение типа:

TS-TC-M04

Производитель:

Фирма "Termics S.r.l.", Италия

Межповерочный интервал:

2 года

Сведения о типе СИ:

Заводской номер

Заводской номер:

на 4 шт. с зав.№ 11МВМ12СТ101, 12МВМ12СТ101, 21МВМ12СТ101, 22МВМ12СТ101

Описание типа:

Скачать
описание типа СИ

Методика поверки:

Поверка<br>Аккредитованная лаборатория<br>8(812)209-15-19, info@saprd.ru

Поверка
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru

К сожалению, комментарии пока что отсутствуют. Вы можете быть первым. Оставить комментарий:

Описание типа средства измерения: Читать в отдельном окне

Untitled document

Приложение к свидетельству № 49776

об утверждении типа средств измерений

лист № 1

всего листов 3

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Преобразователи термоэлектрические модели TS-TC-M04

Назначение средства измерений

Преобразователи термоэлектрические модели TS-TC-M04 (далее – термопреобразо-

ватели или ТП) предназначены для измерений температуры газообразных сред, не агрес-

сивных к материалу защитной арматуры ТП.

Описание средства измерений

Принцип работы термопреобразователей основан на термоэлектрическом эффекте -

генерировании термоэлектродвижущей силы, возникающей из-за разности температур

между двумя соединениями различных металлов или сплавов, образующих часть одной и

той же цепи.

Термопреобразователи изготовляются на основе термопарного кабеля и состоят из

двух измерительных вставок с одним чувствительным элементом – термопарой (с мине-

ральной (MgO) изоляцией термоэлектродов), защитной арматуры c монтажными элемен-

тами и клеммной головки. Конструкция головок ТП предусматривает возможность

встраивания в

них измерительных преобразователей утвержденных типов с аналоговым

или цифровым выходным сигналом.

Для измерения температуры при высоких давлениях и скоростях потока предусмот-

рены дополнительные защитные гильзы, конструкция и материал которых зависит от до-

пускаемых параметров измеряемой среды.

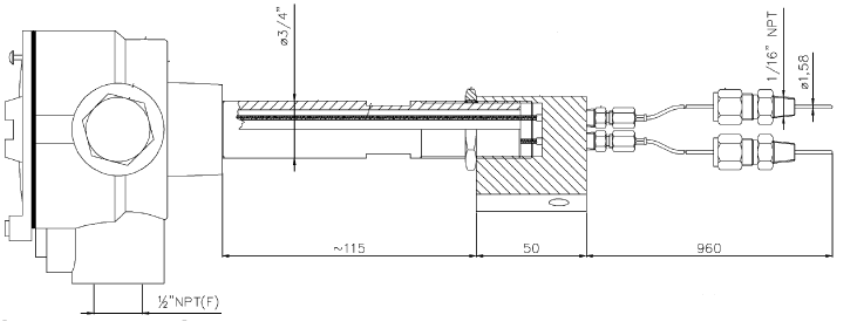

Чертеж общего вида ТП представлен на рисунке 1.

Рис.1

Метрологические и технические характеристики

Рабочий диапазон измеряемых температур, пределы допускаемых отклонений ТЭДС

от НСХ ТП по ГОСТ Р 8.585-2001 (МЭК 60584-2) в температурном эквиваленте приведе-

ны в таблице:

Условноеобозна-

чениеНСХ

Класс

допуска

Рабочийдиапазонизмеряемых

температур,

от 0 до плюс 333

св. плюс 333 до плюс 1000

Пределыдопускаемыхот-

клоненийТЭДСот НСХ,

2,5

0,0075·t

Длина монтажной части ТП, мм: …...............................................................................960

Диаметр монтажной части измерительной вставки ТП, мм: ……………………….1,58

лист № 2

всего листов 3

Электрическое сопротивление изоляции ТП при температуре (плюс 25

10) °С и от-

носительной влажности воздуха от 30 до 80 %, МОм, не менее: …………100 (при 100 В)

Рабочие условия эксплуатации ТП:

- температура окружающей среды, °С: ……………….……...от минус 40 до плюс 85 -

относительная влажность окружающего воздуха, %..............до 98 (при плюс 35 °С)

Средний срок службы, лет, не менее: …………………………………………………..10

Знак утверждения типа

Знак утверждения типа наносится на титульный лист

паспорта (в правом верхнем

углу) методом штемпелевания.

Комплектность средства измерений

- термопреобразователь – 4 шт.;

- паспорт – 4 экз.

Поверка

осуществляется по ГОСТ 8.338-2002 «ГСИ. Преобразователи термоэлектрические. Мето-

дика поверки».

Основные средства поверки:

ТП типа ППО эталонный 2-го разряда в диапазоне температур от плюс 300 до

плюс 1200 °С;

- многоканальный прецизионный измеритель температуры МИТ 8.10 с пределами

допускаемой основной абсолютной погрешности измерения напряжения ±(10

-4

·U+1) мкВ,

где U –измеряемое напряжение, мВ; сопротивления ±(10

-5

·R+5·10

-4

), где R – измеряемое

сопротивление, Ом.

- горизонтальная трубчатая печь сопротивления типа МТП-2М с диапазоном тем-

ператур от плюс 300 до плюс 1100 °С.

Примечания: при поверке допускается применение других средств измерений и вспомога-

тельного оборудования, удовлетворяющих по точности

и техническим характеристикам

требованиям ГОСТ 8.338-2002.

Сведения и методиках (методах) измерений приведены в паспорте на ТП.

Нормативные документы, устанавливающие требования к преобразователям термо-

электрическим модели TS-TC-M04

ГОСТ 6616-94 Преобразователи термоэлектрические. Общие технические условия.

ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобра-

зования.

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Об-

щие технические условия.

Международный стандарт МЭК 1515-95. Термопары кабельного типа (с минеральной

изоляцией).

Международный стандарт МЭК 60584-1. Термопары. Часть 1. Градуировочные таблицы.

Международный стандарт МЭК 60584-2. Термопары. Часть 2. Допуски.

ГОСТ 8.558-93 ГСИ. Государственная поверочная схема для средств измерений темпера-

туры.

ГОСТ 8.338-2002 ГСИ. Преобразователи термоэлектрические. Методика поверки.

лист № 3

всего листов 3

Рекомендации по областям применения в сфере государственного регулирования

обеспечения единства измерений

Осуществление производственного контроля за соблюдением установленных законода-

тельством Российской Федерации требований промышленной безопасности к эксплуата-

ции опасного производственного объекта, находящегося на территории Филиала ОАО

«ОГК-2» - Адлерская ТЭС» (Краснодарский край, г.Сочи).

Изготовитель

фирма Termics S.r.l., Италия

Адрес: Castelverde (CR), Via S.Predengo, 29, Italy

Заявитель

ОАО «ТЭК Мосэнерго», Москва

Адрес: 101000, г. Москва, пер. Огородная Слобода, д. 5а

Тел.: +7(495) 287-78-18

Испытательный центр

Государственный центр испытаний средств измерений (ГЦИ СИ)

ФГУП «ВНИИМС», г.Москва

Аттестат аккредитации от 27.06.2008, регистрационный номер

в Государственном реестре средств измерений № 30004-08.

Адрес: 119361, г.Москва, ул.Озерная, д.46

Тел./факс: (495) 437-55-77 / 437-56-66.

E-mail:

office@vniims.ru

адрес в Интернет:

www.vniims.ru

Заместитель

Руководителя Федерального

агентства по техническому

регулированию и метрологииФ.В. Булыгин

М.п.«_____» ____________ 2013 г.
