Описание типа средства измерения: Читать в отдельном окне

Untitled document

Приложение к свидетельству № 49748

об утверждении типа средств измерений

Лист № 1

всего листов 9

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Анализаторы спектра R&S FSW8, R&S FSW13, R&S FSW26

Назначение средства измерений

Анализаторы

спектра R&S FSW8, R&S Trial, R&S FSW26 (далее –

анализаторы)

предназначены для измерений амплитудно-частотных характеристик и параметров случайных и

периодических сигналов, стационарных шумов, измерений параметров аналоговой и цифро-вой

модуляций, анализа импульсных сигналов, измерений фазовых шумов, измерений пара-метров

сигналов различных стандартов связи, измерений коэффициента шума совместно с ге-

нератором шума.

Описание средства измерений

Принцип действия анализаторов

основан гетеродинном переносе исследуемого

сиг-

нала на промежуточную частоту (ПЧ) и последующей его обработке с помощью аналогово-

цифрового преобразователя (АЦП) с блоком цифровой обработки. В низкочастотной области

предусмотрена непосредственная подача сигнала с частотой до 30 МГц на АЦП в обход сме-

сителя. В диапазоне частот до 1 ГГц в анализаторе предусмотрен отдельный смеситель, а так-

же набор фиксированных фильтров до 8 ГГц в основном тракте. Свыше 8 ГГц для подавления

зеркальных каналов приема используется отключаемый перестраиваемый ЖИГ-фильтр. Гете-

родин анализатора также работает на основе ЖИГ-резонатора, замкнутого через петлю фазо-

вой автоподстройки частоты на опорный генератор 10 МГц.

Конструктивно анализаторы выполнены в виде настольного моноблока, объединяю-

щего в своем составе высокочастотную, низкочастотную части и управляющий компьютер.

Анализатор работает под управлением встроенного компьютера с операционной сис-

темой Windows 7 и специализированного программного обеспечения. Анализаторы позволя-

ют выполнять измерения частотных и амплитудных параметров спектра сигналов в автомати-

ческом и ручном режимах. Полученные спектрограммы и результаты измерений могут быть

записаны в различных форматах во внутреннюю память, на внешний носитель, а также пере-

даны на компьютер через интерфейсы USB, GPIB, LAN. Дополнительно с помощью про-

граммных опций могут проводится в автоматическом режиме следующие измерения:

- параметров аналоговой (АМ, ЧМ, ФМ) и цифровой модуляций ((n)QAM, (n)PSK);

- параметров импульсных сигналов;

- фазовых шумов;

- коэффициента шума и усиления четырехполюсников (с внешним генератором шума); -

параметров сигналов

различных цифровых стандартов беспроводной связи

(GSM,

WCDMA, LTE и др.).

Модели анализаторов R&S FSW8, R&S FSW13, R&S FSW26 отличаются верхним

пределом диапазона частот:

- R&S FSW8 – до 8 ГГц;

- R&S FSW13 – до 13,6 ГГц;

- R&S FSW26 – до 26,5 ГГц.

Анализаторы имеют следующие опции:

- FSW-B4 – опорный генератор повышенной точности;

- FSW-B8 - фильтры полос пропускания свыше 10 МГц;

- FSW-B13 – дополнительный фильтр высокой частоты;

- FSW-B24 – встроенный предусилитель;

- FSW-B25 – электронный аттенюатор;

- FSW-B28/B40/B80 – полосы анализа 28 МГц, 40 МГц или 80 МГц;

- FSW-K6 – измерения параметров радиоимпульсных сигналов;

- FSW-K7 – измерения параметров аналоговой модуляции;

- FSW-K30 – измерения параметров коэффициента шума и усиления;

Лист № 2

всего листов 9

- FSW-K40 – измерения фазового шума;

- FSW-K70 – измерения параметров цифровой модуляции.

Внешний вид анализатора и место нанесения наклейки со знаком утверждения типа

приведен на рисунке 1. Схема пломбировки анализатора от несанкционированного доступа

приведена на рисунке 2.

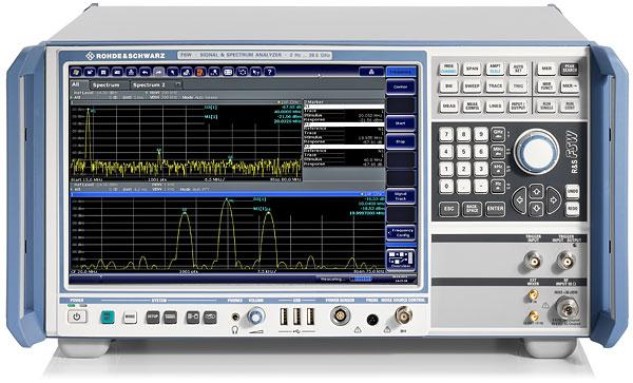

Рисунок 1

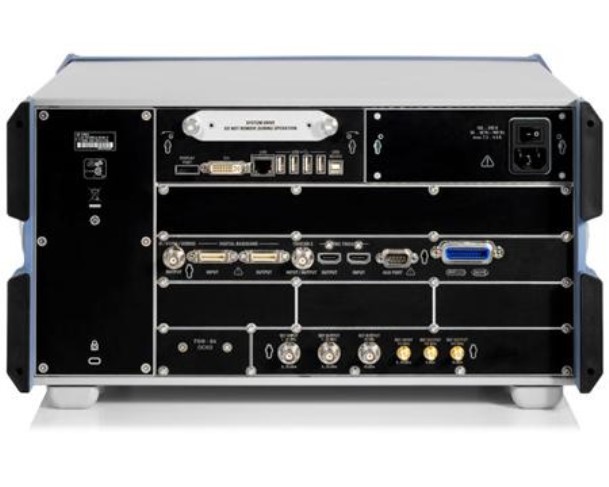

Рисунок 2

Программное обеспечение

Для управления режимами работы анализаторов и обработки

измерительных сигна-

лов применяется встроенное программное обеспечение (далее − ПО) «FSW Firmware», обес-

печивающее формирование заданий на проведение измерений, управление работой анализа-

торов в процессе проведения измерений, отображение хода измерений. ПО предназначено

только для работы с анализаторами и не может быть использовано отдельно от измерительно-

вычислительной платформы этих анализаторов.

Идентификационные данные (признаки) метрологически значимой части ПО указаны

в таблице 1.

Место нанесения

наклейки со знаком

утверждения типа

Места пломбировки

Лист № 3

всего листов 9

Таблица 1

Наименование

ПО

FSW Firmware

Идентифи-

кационное

наименование

ПО

FSW Firmware

Номер версии

(идентифика-

ционный номер)

ПО

Версия 1.21

Цифровой идентификатор

ПО

(контрольная сумма ис-

полняемого кода)

6088F0B3

Алгоритм

вычисления

идентифи-

катора ПО

CRC32

Метрологически значимая часть ПО анализаторов и измеренные данные не требуют

специальных средств защиты. Защита ПО от непреднамеренных и преднамеренных измене-

ний соответствует уровню «А» по МИ 3286-2010.

от 2 до 8·10

от 2 до 13,6·10

от 2 до 26,5·10

± 3·10

-8

± 1·10

-9

±(δ

оп

·F

изм

+R*)

± 0,1

± 3

5:1

Метрологические и технические характеристики

Метрологические и технические характеристики приведены в таблице 2.

Таблица 2

Значение характеристики

± 1·10

-7

с опцией термостатированного ге-

нератора опорной частоты FSW-B4

± 1·10

-7

с опцией FSW-B4

Наименование параметра или характеристики

Диапазон рабочих частот, Гц:

R&S FSW8

R&S Trial

R&S FSW26

Частота опорного генератора, МГц

Пределы допускаемой основной относительной

погрешности воспроизведения частоты опорного

генератора δ

оп

Пределы допускаемой дополнительной относитель-

ной погрешности воспроизведения частоты опорно-

го генератора в рабочем диапазоне температур

Пределы допускаемой абсолютной погрешности

измерений частоты (F

изм

) в режиме частотомера

(при отношении сигнал/шум не менее 25 дБ)

* разрешение по частоте R = 0,001 Гц

0; от 10 до полного диапазона частот

Полоса обзора, Гц

Пределы допускаемой относительной погрешно-

сти установки полосы обзора, %

Диапазон перестройки фильтров полосы пропус-

кания ПЧ

от 1 Гц до 10 МГц (c шагом 1/2/3/5)

20 МГц, 50 МГц, 80 МГц дополнительно с

опцией FSW-B8 и нулевой полосе обзора

минус 100

минус 125

минус 134

минус 136

минус 145

Пределы допускаемой относительной погрешно-

сти установки ширины полосы пропускания ПЧ

по уровню минус 3 дБ, %

Уровень фазовых шумов на несущей частоте 640

МГц, при отстройке от несущей, дБн/Гц, не бо-

лее:

100 Гц

1 кГц

10 кГц

100 кГц

1 МГц

Коэффициент прямоугольности фильтров поло-

сы пропускания (по уровням минус 60 дБ и ми-

нус 3 дБ), не более

Лист № 4

всего листов 9

минус 110

минус 120

минус 135

минус 145

минус 149

минус 151

минус 154

минус 151

минус 150

минус 149

минус 147

минус 143

минус 150

минус 149

минус 147

минус 145

минус 149

минус 151

минус 154

минус 151

минус 149

минус 148

минус 145

минус 141

минус 149

минус 148

минус 145

Наименование параметра или характеристики

Диапазон перестройки полос видеофильтра

Полоса анализа сигнала (при выключенном

ЖИГ-фильтре)

Значение характеристики

от 1 Гц до 10 МГц (с шагом 1/2/3/5)

20 МГц, 28 МГц, 40 МГц, 80 МГц дополни-

тельно с опцией FSW-B8

10 МГц

28 МГц с опцией FSW-B28

40 МГц с опцией FSW-B40

80 МГц с опцией FSW-B80

160 МГц с опцией FSW-B160

Средний уровень собственных шумов, приве-

дённый к полосе пропускания 1 Гц, дБ относи-

тельно 1 мВт (дБм), не более:

2 Гц ≤ f ≤ 100 Гц

100 Гц < f ≤ 1 кГц

1 кГц < f < 9 кГц

с включённым ЖИГ-фильтром

9 кГц ≤ f ≤ 1 MГц

1 MГц < f ≤ 1 ГГц

1 ГГц < f < 3 ГГц

3 ГГц ≤ f < 8 ГГц

8 ГГц ≤ f < 13,6 ГГц

13,6 ГГц ≤ f < 18 ГГц

18 ГГц ≤ f < 25 ГГц

25 ГГц ≤ f < 26,5 ГГц

с отключённым ЖИГ-фильтром

8 ГГц ≤ f < 13,6 ГГц

13,6 ГГц ≤ f < 25 ГГц

25 ГГц ≤ f < 26,5 ГГц

с включенным ЖИГ-фильтром и отключённым

предусилителем

9 кГц ≤ f ≤ 1 MГц

1 MГц < f ≤ 1 ГГц

1 ГГц < f < 3 ГГц

3 ГГц ≤ f < 8 ГГц

8 ГГц ≤ f < 13,6 ГГц

13,6 ГГц ≤ f < 18 ГГц

18 ГГц ≤ f < 25 ГГц

25 ГГц ≤ f < 26,5 ГГц

с отключённым ЖИГ-фильтром и предусилите-

лем

8 ГГц ≤ f < 13,6 ГГц

13,6 ГГц ≤ f < 25 ГГц

25 ГГц ≤ f < 26,5 ГГц

с включенным ЖИГ-фильтром и установленном

усилении 30 дБ

10 MГц < f ≤ 50 MГц

50 MГц < f ≤ 150 MГц

150 MГц < f ≤ 8 ГГц

8 ГГц < f ≤ 13,6 ГГц

13,6 ГГц < f ≤ 22 ГГц

22 ГГц < f ≤ 26,5 ГГц

минус154

минус 163

минус 166

минус 164

минус 162

минус 157

Лист № 5

всего листов 9

до 13

с выключенным ЖИГ-фильтром

ослабление 10 дБ, 20 дБ, 30 дБ и 40 дБ, предуси-

литель и электронный аттенюатор отключён

8 ГГц ≤ f< 22 ГГц

22 ГГц ≤ f < 26,5 ГГц

любое ослабление и электронный аттенюатор

включён

8 ГГц ≤ f< 22 ГГц

22 ГГц ≤ f < 26,5 ГГц

ослабление ≤ 20 дБ и предусилитель включён

8 ГГц ≤ f< 22 ГГц

22 ГГц ≤ f < 26,5 ГГц

0,45

0,3

0,5

1,5

0,6

0,8

2,5

0,6

0,8

2,5

1,5

2,5

Значение характеристики

Наименование параметра или характеристики

Улучшение собственных шумов с помощью ма-

тематической коррекции, дБ

Диапазон измеряемых уровней, дБм

от (средний уровень собственных шумов

+ 3 дБ) до 30

Пределы допускаемой погрешности измерений

уровня сигнала минус 10 дБм на частоте 64 МГц

(опорный уровень минус 10 дБм, ослабление

входного аттенюатора 10 дБ, RBW=10 кГц), дБ:

без или с выключённой опцией FSW-B25

с включённой опцией FSW-B25

± 0,2

± 0,4

Неравномерность амплитудно-частотной харак-

теристики относительно частоты 64 МГц, дБ, не

более

с включённым ЖИГ-фильтром

ослабление 10 дБ, 20 дБ, 30 дБ и 40 дБ, предуси-

литель и электронный аттенюатор отключён

2 Гц ≤ f < 9 кГц

9 кГц ≤ f < 10 MГц

10 MГц≤ f < 3,6 ГГц

3,6 ГГц ≤ f < 8 ГГц

8 ГГц ≤ f< 22 ГГц

22 ГГц ≤ f < 26,5 ГГц

любое ослабление и электронный аттенюатор

включён

2 Гц ≤ f < 9 кГц

9 кГц ≤ f < 3,6 ГГц

3,6 ГГц ≤ f < 8 ГГц

8 ГГц ≤ f< 22 ГГц

22 ГГц ≤ f < 26,5 ГГц

ослабление ≤ 20 дБ и предусилитель включён

10 MГц≤ f < 3,6 ГГц

3,6 ГГц ≤ f < 8 ГГц

8 ГГц ≤ f< 22 ГГц

22 ГГц ≤ f < 26,5 ГГц

2,5

Лист № 6

всего листов 9

± 0,2

± 0,1

Наименование параметра или характеристики

Диапазон и шаг перестройки входного аттенюа-

тора, дБ

Значение характеристики

от 0 до 79 через 1 дБ

дополнительно от 0 до 30 с шагом 1 дБ для

опции FSW-B25

± 0,1

± 0,2

Пределы допускаемой погрешности измерений

уровня из-за переключения ослабления входного

аттенюатора на частоте 64 МГц относительно

ослабления 10 дБ, дБ

Пределы допускаемой погрешности измерений

уровня из-за переключения полосы пропускания

(RBW) относительно

RBW=10 кГц, дБ

Пределы допускаемой погрешности измерений

уровня из-за нелинейности шкалы (при отноше-

нии сигнал/шум не менее 16 дБ), дБ

в диапазоне от 0 до минус 70 дБ

в диапазоне от минус 70 дБ до минус 90

Пределы допускаемой погрешности измерений

уровня в диапазоне от минус 70 дБ до 0 дБ отно-

сительно опорного уровня минус 10 дБм, при от-

ношении сигнал/шум не менее 20 дБ, ВЧ ослаб-

лении 10 дБ, 20 дБ, 30 дБ, 40 дБ, выключенном

предусилителе и ЖИГ-фильтре, при уровне до-

верительной вероятности 95 %, дБ:

от 9 кГц до 10 МГц

св. 10 МГц до 3,6 ГГц

св. 3,6 ГГц до 8 ГГц

св. 8 ГГц до 22 ГГц

св. 22 ГГц до 26,5 ГГц

± 0,37

± 0,27

± 0,37

± 1,4

± 1,7

с выключенным пре-

дусилителем

смес

= минус 15 дБм

с включенным пре-

дусилителем

смес

= минус 50 дБм

с выключенным пре-

дусилителем

смес

= минус 15 дБм

с включенным пре-

дусилителем

смес

= минус 50 дБм

Уровень помех, обусловленных интермодуляци-

онными искажениями 3-го порядка, при сдвиге

по частоте не менее 5×RBW и ВЧ аттенюаторе 0

дБ, дБм, не менее:

до 10 МГц

св. 10 МГц до 1 ГГц

св. 1 до 3 ГГц

св. 3 до 8 ГГц

св. 8 до 26,5 ГГц

Уровень помех, обусловленных гармоническими

искажениями 2-го порядка (L

), выраженный в

виде точки пересечения 2-го порядка (SHI), при

ВЧ аттенюаторе 0 дБ, дБм, не менее:

до 1 до 50 МГц

св. 50 до 350 МГц

св. 350 до 500 МГц

св. 500 МГц до 1,5 ГГц

св. 500 МГц до 1,5 ГГц (с опцией FSW-B13)

св. 1,5 до 4 ГГц

св. 4 до 13,5 ГГц

Лист № 7

всего листов 9

минус 90

от 0 до 100

±(0,2 % + 0,001·К

ам

)

0,03

0,05

±(0,003·(F

мод

+ F

дев

) + 2 Гц)

0,1

от 100 до 240

504×462×240

Значение характеристики

минус 90

минус 110

минус 100

Наименование параметра или характеристики

Уровень подавления каналов приёма зеркальных

частот и прочих паразитных каналов при вклю-

чённом ЖИГ-фильтре, дБн (дБ относительно

уровня сигнала на частоте несущей), не более

Уровень остаточных сигналов комбинационных

частот при ослаблении входного аттенюатора

0 дБ, дБм, не более:

до 1 МГц

св. 1 до 8900 МГц

св. 8900 МГц

КСВН входа (аттенюатор СВЧ 10 дБ) в диапазо-

не частот, не более:

до 3 ГГц

св. 3 ГГц до 7 ГГц

1,5

2,0

Измерительный демодулятор FSW-К7

Диапазон измерений пикового значения коэффи-

циента амплитудной модуляции (АМ), %

Пределы допускаемой абсолютной погрешности

измерений коэффициента АМ (К

ам

) при частоте

модулирующего сигнала не более 1 МГц, %

Уровень паразитной внутренней АМ в полосе

измерений не более 200, %, не более

Уровень внутренних гармонических искажений

демодулированных АМ сигналов, %, не более

Наибольшая девиация частоты входного сигнала

для сигналов с частотной модуляцией (ЧМ) в

диапазоне несущих частот, МГц

Пределы допускаемой абсолютной погрешности

измерений девиации частоты (при полосе анали-

за от 3,3·(F

мод

+ F

дев

) до 10·(F

мод

+ F

дев

), где F

мод

–

модулирующая частота, F

дев

– девиация часто-ты),

Гц

Уровень паразитной внутренней ЧМ в полосе

измерений 100 кГц, в диапазоне несущих частот,

Гц, не более

Уровень внутренних гармонических искажений

демодулированных ЧМ сигналов в полосе изме-

рений до 1,5 МГц, %, не более

250

Общие характеристики

Напряжение питания от сети переменного тока

частотой (55

5) Гц, В

Потребляемая мощность, В·А, не более

Габаритные размеры (длина×ширина

высота),

мм, не более

Масса без опций, кг, не более

FSW8

FSW13, FSW26

18,6

20,2

Лист № 8

всего листов 9

от 5 до 50

Значение характеристики

Наименование параметра или характеристики

Рабочие условия эксплуатации:

температура окружающего воздуха, °С

относительная влажность воздуха (при темпера-

туре 30 °С), %, не более

атмосферное давление, кПа

от 40 до 90

от 84 до 106,7

Знак утверждения типа

Знак утверждения типа наносится на переднюю панель в виде наклейки и на титуль-

ный лист эксплуатационной документации типографским способом.

Комплектность средства измерений

Комплект поставки приведен в таблице 2.

Таблица 2

Обозначение

Анализатор

Количество

1 шт.

Опции к анализатору (по отдельному заказу)

Руководство по эксплуатации

Методика поверки

Согласно заказа

1 экз.

Поверка

Осуществляется по документу МП 52615-13 «Инструкция. Анализаторы спектра R&S FSW8,

R&S FSW13, R&S FSW26. Методика поверки», утвержденному руководителем ГЦИ СИ

ФГУП «ВНИИФТРИ» в 2012 г.

Основные средства поверки:

- установка поверочная для средств измерений коэффициента амплитудной модуля-

ции РЭКАМ (рег. № 34595-07), несущие частоты сигналов 0,01; 0,035; 0,1; 0,35; 1; 4 и 25

МГц, диапазон воспроизводимых пиковых значений коэффициента АМ от 0,1 до 100 %, пре-

делы допускаемой абсолютной погрешности воспроизведения пиковых значений коэффици-

ента АМ (K

ам

) (на несущей частоте 25 МГц) ±(0,15·10

-2

·K

ам

+ 0,03 %);

- установка поверочная для средств измерений девиации частоты РЭЕДЧ-1 (рег. №

34596-07), пределы воспроизведения и измерения девиации частоты от 0,05 до 1000 кГц для

несущей частоты 50 МГц и от 0,05 до 100 кГц для несущей частоты 5 МГц; модулирующие

частоты встроенного модулирующего генератора: 0,02; 0,03; 0,055; 0,09; 0,4; 1,0; 6,0; 15,0; 20;

30; 60; 100 и 200 кГц; пределы допускаемой абсолютной погрешности воспроизведения де-

виации частоты ЧМ сигналов ±(0,002Δf + 3f

), где Δf – значение девиации частоты в Гц, f

–

коэффициент в Гц, зависящий от несущей и модулирующей частот;

- анализатор источников сигналов R&S FSUP8 (рег. № 37175-08), диапазон рабочих

частот в режиме измерения фазовых шумов от 10 МГц до 8 ГГц, пределы допускаемой абсо-

лютной погрешности измерений уровня фазового шума в диапазоне отстроек от несущей от

100 Гц до 10 МГц ±1,0 дБ;

- генератор сигналов R&S SMA100A (рег. № 35616-07), диапазон рабочих частот от 9

кГц до 3 ГГц, пределы допускаемой относительной погрешности установки частоты ±3·10

-5

;

- генератор сигналов СВЧ R&S SMR 27 (рег. № 35617-07), диапазон рабочих частот

от 10 МГц до 27 ГГц, пределы допускаемой относительной погрешности установки частоты

±3·10

-6

;

- анализатор электрических цепей векторный ZVA 40 (рег. № 37174-08), диапазон ра-

бочих частот от 10 до 40000 МГц, диапазон допускаемой относительной погрешности уста-

новки частоты источника выходного сигнала ±8·10

-6

;

- ваттметр СВЧ с блоком измерительным NRP и преобразователями измерительными

NRP-Z55, NRP-Z91 (рег. № 32262-06), диапазон рабочих частот NRP

от 0

до 40 ГГц, КСВН

входа нормирован в диапазоне частот от 0 до 40 ГГц;

Лист № 9

всего листов 9

- аттенюатор ступенчатый измерительный RSG (рег. № 46235-10), диапазон рабочих

частот от 0 до 5,2 ГГц, диапазон ослаблений от 0 до 139 дБ;

- мультиметр

В7-61 (рег. № 14539-95), диапазон

измеряемых значений

напряжения

переменного тока частоты от 40 до 1 кГц от 10 до 750 В, диапазон измеряемых значений силы

переменного тока частоты от 40 до 1 кГц от 0,2 до 100000 мА.

Сведения о методиках (методах) измерений

Анализаторы спектра R&S FSW8, R&S FSW13, R&S FSW26. Руководство по эксплуа-

тации.

Нормативные и технические документы, устанавливающие требования к анализаторам

спектра R&S FSW8, R&S FSW13, R&S FSW26

ГОСТ 8.109-97 «ГСИ. Государственная поверочная схема для средств измерений ко-

эффициента амплитудной модуляции высокочастотных колебаний».

ГОСТ Р 8.607-2004 «Государственная поверочная схема для средств измерений девиа-

ции частоты».

Техническая документация фирмы-изготовителя.

Рекомендации по областям применения в сфере государственного регулирования обес-

печения единства измерений

Выполнение работ по оценке соответствия промышленной продукции и продукции

других видов, а также иных объектов установленным законодательством Российской

Федерации обязательным требованиям

Изготовитель

Фирма «Rohde & Schwarz GmbH & Со. КG», Германия

Юридический (почтовый) адрес: 81671, Munchen, Muhldorfstrase 15

Телефон: +49 89 41 29–0, факс: +49 89 41 29 12 164.

E-mail:

info@rohde-schwarz.com

Заявитель

Представительство фирмы «РОДЕ И ШВАРЦ ГМБХ И КО.КГ»

Юридический (почтовый) адрес: 115093, г. Москва, ул. Павловская, д.7, стр. 1.

Телефон: (495) 981-35-60, факс: (495) 981-35-65.

Е-mail:

info.russia@rohde-schwarz.com

Испытательный центр

Государственный центр испытаний средств измерений Федерального государственного

унитарного предприятия «Всероссийский научно-исследовательский институт физико-

технических и радиотехнических измерений» (ГЦИ СИ ФГУП «ВНИИФТРИ»)

Юридический адрес: 141570, Московская обл., Солнечногорский р-н, городское поселение

Менделеево, Главный лабораторный корпус

Почтовый адрес: 141570, Московская обл., Солнечногорский р-н, п/о Менделеево

Телефон: (495) 744-81-12, факс: (495) 744-81-12

E-mail:

office@vniiftri.ru

Аттестат аккредитации государственного центра испытаний средств измерений

№ 30002-08 от 04.12.2008 г., действителен до 01.11.2013 г.

Ф.В. Булыгин

Заместитель Руководителя Федерального

агентства по техническому

регулированию и метрологии

М. П.

«_____»______________2013 г.

Готовы поверить данное средство измерений.

Поверка средств измерений.

ООО СУПРР 8(812)209-15-19, info@saprd.ru

Похожие средства измерения:

ГРСИ	Наименование СИ	Тип СИ	Производитель	МПИ	Ссылка
26153-03	Анализаторы жира	B-815/820	Фирма "Buchi", Швейцария	1 год	Перейти
13579-93	Анализаторы коррозивности грунта комплексные	АКГК	Завод "РИАП" (радиоизмерительной аппаратуры), г.Нижний Новгород	2 года	Перейти
56924-14	Анализаторы сигналов векторные	SVA-х	Фирма "Aeroflex Limited, Wireless Business Unit", Великобритания	1 год	Перейти
6189-77	Анализаторы агрегации тромбоцитов	БИАН АТ-1	Нет данных	Нет данных	Перейти
31298-06	Анализаторы рентгеновские энергодисперсионные	БРА-18	НПП "Буревестник", ОАО, г.С.-Петербург	2 года	Перейти

Поверка средств измерений

ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru

Поверка средств измерений

Заказать поверкуАнализаторы спектра R&S FSW8, R&S FSW13, R&S FSW26ГРСИ 52615-13

Заказать поверку
Анализаторы спектра R&S FSW8, R&S FSW13, R&S FSW26
ГРСИ 52615-13
