Нутромеры микрометрические трехточечные Primat, ГРСИ 52610-13

Смотреть ГРСИ
52609-13

Номер госреестра:

52610-13

Наименование СИ:

Нутромеры микрометрические трехточечные

Обозначение типа:

Primat

Производитель:

Фирма "Wollschlager GmbH & Co. KG", Германия

Межповерочный интервал:

1 год

Сведения о типе СИ:

Срок свидетельства

Срок свидетельства:

01.02.2018

Описание типа:

Скачать
описание типа СИ

Методика поверки:

Поверка<br>Аккредитованная лаборатория<br>8(812)209-15-19, info@saprd.ru

Поверка
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru

К сожалению, комментарии пока что отсутствуют. Вы можете быть первым. Оставить комментарий:

Описание типа средства измерения: Читать в отдельном окне

Untitled document

Приложение к свидетельству № 49743

об утверждении типа средств измерений

Лист № 1

всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Нутромеры микрометрические трехточечные Primat

Назначение средства измерений

Нутромеры микрометрические трехточечные Primat (далее по тексту - нутромеры)

предназначены для измерений диаметров сквозных и глухих отверстий деталей. Применяются

во всех отраслях машиностроительного комплекса.

Описание средства измерений

Нутромеры состоят из микрометрической пары и съемной измерительной головки, ко-

торая представляет собой стальной стержень с головкой определенного диаметра с тремя бо-

ковыми развернутыми на 120º измерительными щупами. Нутромеры имеют самоцентрирую-

щиеся направляющие, измерительные поверхности нутромеров изготовлены из твердого

сплава (начиная с диапазона измерений 12 мм). Нутромеры поставляются индивидуально или

наборами, включающими от двух до четырех нутромеров, с установочными кольцами в зави-

симости от типоразмеров. Наборы нутромеров включают комплект удлинителей, которые по-

зволяют измерять диаметры отверстий на глубине до 290 мм. Удлинители представляют со-

бой стержни с внутренним и наружным резьбовым соединением.

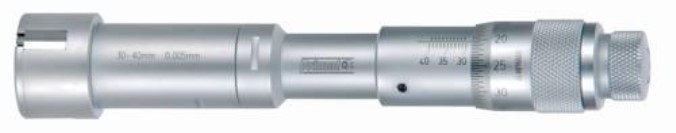

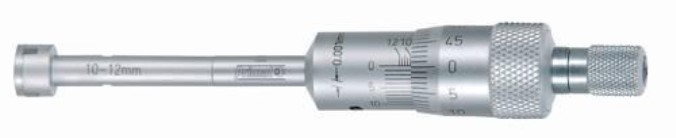

Рисунок 1- Общий вид нутромера микрометрического трехточечного Primat и место нанесе-

ния знаков утверждения типа.

Лист № 2

всего листов 4

8; 10

25; 40

62; 87

______

Метрологические и технические характеристики

Основные технические характеристики нутромеров, поставляемых индивидуально, представ-

лены в таблице 1.

Таблица 1

Диаметр уста-

новочного

кольца, мм

Пределы допускаемой абсо-

лютной погрешности, мкм

Диапазон Цена

измерений, мм деле-

ния, мм

От 6 до 8 вкл0,001

От 8 до 10 вкл 0,001

От 10 до 12 вкл 0,001

От 12 до 16 вкл 0,005

От 16 до 20 вкл 0,005

От 20 до 25 вкл 0,005

От 25 до 30 вкл 0,005

От 30 до 40 вкл 0,005

От 40 до 50 вкл 0,005

От 50 до 63 вкл 0,005

От 63 до 75 вкл 0,005

От 75 до 88 вкл 0,005

От 87 до 100 вкл 0,005

От 100 до 125 вкл 0,005

От 125 до 150 вкл 0,005

От 150 до 175 вкл 0,005

От 175 до 200 вкл 0,005

Глубина измере-

ний без/с удли-

нителем, мм

60/160

70/220

90/240

100/250

140/290

± 4

± 5

От 6 до 12 вкл

0,001

8;10

115

0,005

160

От 20 до 50

вкл

0,005

25; 40

160

От 50 до 100

вкл

0,005

62; 87

160

Метрологические и технические характеристики нутромеров, поставляемых в наборах, пред-

ставлены в таблице 2.

Таблица 2

Диапазон из-

мерений, мм

Цена деле-

ния, мм

Диаметры устано-

вочных колец, мм

Размер удли-

нителя, мм

От 12 до 20

вкл

Диапазон измерений от-

дельных нутромеров, мм

От 6 до 8 вкл

От 8 до 10 вкл

От 10 до 12 вкл

От 12 до 16 вкл

От 16 до 20 вкл

От 20 до 25 вкл

От 25 до 30 вкл

От 30 до 40 вкл

От 40 до 50 вкл

От 50 до 63 вкл

От 63 до 75 вкл

От 75 до 88 вкл

От 87 до 100 вкл

Шероховатость измерительных поверхностей нутромера и установочных колец - R

≥0,1 мкм;

Ширина штрихов шкал и продольного штриха на стебле нутромеров типа должна быть в пре-

делах (0,15±0,05) мм для стебля диаметром до 16 мм, и в пределах (0,20±0,05) мм – для стебля

диаметром более 16 мм, разность ширины штриха барабана и продольного штриха на стебле

должна быть не более 0,03 мм;

Расстояние от стебля до верхнего края торца конической части барабана не должно превы-

шать 0,45 мм.

Лист № 3

всего листов 4

Предельное отклонение действительного диаметра отверстия кольца от номинального значе-

ния указано в таблице 3.

Таблица 3

Номинальный диаметр

отверстий колец d (шаг

0,001/0,01/1 мм), мм

Пределыдопускае- Допускнаотклонение Отклонение от ци-

мой абсолютной по- действительного диамет- линдричности

грешности, мкмра от номинального, мкмпродольного сече-

ния кольца, мкм

8 ±1,5 ±0,01 1

10 ±1,5 ±0,01 1

16 ±1,5 ±0,01 1

25 ±1,5 ±0,01 1

40 ±1,5 ±0,01 1

62 ±1,5 ±0,02 1,5

87 ±1,5 ±0,02 1,5

Непостоянство диаметра d в продольном сечении (т.е. наибольшая разность диаметров коль-ца

в измеренных трех сечениях в направлении, указанном риской) не должна превышать 0,001 мм.

Знак утверждения типа

Знак утверждения типа наносится на стержень измерительной головки нутромера или

футляр набора нутромеров методом наклейки и на паспорт нутромера типографским методом.

Комплектность средства измерений

Для нутромеров, поставляемых отдельно:

Наименование

Нутромер

Установочное кольцо (согласно таблице 1)

Удлинитель (согласно заказа)

Футляр

Паспорт

Методика поверки

Ключ

Количество

1 шт.

1 экз.

1 шт.

Для нутромеров, поставляемых в наборе:

Наименование

Нутромер (согласно таблице 2)

Установочные кольца (согласно таблице 2)

Удлинитель

Футляр

Паспорт

Методика поверки

Ключ

Количество

2, 3 или 4 шт.

1 или 2 шт.

1 шт.

1 экз.

1 шт.

Поверка

осуществляется в соответствии с документом по поверке МП 52610-13 «Нутромеры микро-

метрические трехточечные Primat. Методика поверки», разработанным и утвержденным ГЦИ

СИ ФГУП «ВНИИМС» в мае 2012 г. и включенным в комплект поставки нутромеров.

Основные средства поверки:

– Эталонные кольца с погрешностью от ± 1,5 до ± 2,0 мкм в зависимости от диаметра кольца.

Лист № 4

всего листов 4

Сведения о методиках (методах) измерений

Метод измерений изложен в разделе «Порядок работы» Паспорта нутромеров микро-

метрических трехточечных Primat.

Нормативные и технические документы, устанавливающие требования к нутромерам

микрометрическим трехточечным Primat

МИ 2060-90 «ГСИ. Государственная поверочная схема для средств измерений длины в

диапазоне 1·10

-6

…50 м и длин волн в диапазоне 0,2 … 50 мкм».

Техническая документация фирмы Wollschlager GmbH & Co. KG, Германия

Рекомендации по областям применения в сфере государственного регулирования обес-

печения единства измерений

Выполнение работ по оценке соответствия промышленной продукции и продукции

других видов, а также иных объектов установленным законодательством Российской Федера-

ции обязательным требованиям.

Изготовитель

Фирма Wollschlager GmbH & Co. KG, Германия.

Industriestrasse 38c,

44894 Bochum,

Telefon: (02 34) 92 11 – 0, Telefax: (02 34) 92 11 – 440,

E-mail:

bochum@wollschlaeger.de

www.wollschlaeger.de

Заявитель

ООО «Гедоре Веркцойге»

119421 Россия, г.Москва, ул. Новаторов, 1

тел. (495) 988-2000, факс. (495) 988-5757,

E-mail:

info@gedore.ru

www.gedore.ru

Испытательный центр

Государственный центр испытаний средств измерений (ГЦИ СИ) ФГУП «ВНИИМС»

Аттестат аккредитации № 30004-08 от 27.06.2008 г.

Адрес: 119361, г.Москва, ул.Озерная, д.46

Тел./факс: (495) 437-55-77 / 437-56-66.

E-mail:

office@vniims.ru

, адрес в Интернет:

www.vniims.ru

Заместитель Руководителя

Федерального агентства

по техническому регулированию

и метрологииФ. В. Булыгин

«___»_______________ 2013 г.

м.п.
