Контроллеры многофункциональные ARIS C30x, ГРСИ 52608-13

Смотреть ГРСИ
52607-13

Номер госреестра:

52608-13

Наименование СИ:

Контроллеры многофункциональные

Обозначение типа:

ARIS C30x

Производитель:

ООО "Прософт-Системы", г.Екатеринбург

Межповерочный интервал:

8 лет

Сведения о типе СИ:

Срок свидетельства

Срок свидетельства:

01.02.2018

Описание типа:

Скачать
описание типа СИ

Методика поверки:

Поверка<br>Аккредитованная лаборатория<br>8(812)209-15-19, info@saprd.ru

Поверка
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru

К сожалению, комментарии пока что отсутствуют. Вы можете быть первым. Оставить комментарий:

Описание типа средства измерения: Читать в отдельном окне

Untitled document

Приложение к свидетельству № 49741

об утверждении типа средств измерений

Лист № 1

всего листов 8

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Контроллеры многофункциональные ARIS C30x

Назначение средства измерений

Контроллеры многофункциональные ARIS C30х (далее ARIS C30х) предназначены

для измерения и регистрации параметров электрического тока в сетях переменного тока

0,4 – 500 кВ, измерения унифицированных аналоговых сигналов тока и напряжения, регист-

рации дискретных сигналов о состоянии оборудования, выдачи команд управления, сбора и

передачи информации в цифровых протоколах. ARIS C30х могут быть использованы в сетях 6

– 500 кВ при подключении к измерительным обмоткам трансформаторов тока и напряжения;

в сетях 0,4 кВ допускается прямое включение в сеть.

ARIS C30х могут быть использованы в качестве контроллера присоединения, объек-

тового контроллера, коммуникационного шлюза при создании автоматизированных систем

управления технологическим процессом (АСУ ТП), систем сбора и передачи информации

(ССПИ), систем телемеханики (ТМ) электрических подстанций и электростанций. (На базе

контроллеров серии ARIS C30х могут создаваться другие автоматизированные системы и

комплексы.)

Тип модулей

Описание средства измерений

Контроллер ARIS C30х представляет собой модульный, проектно-компонуемый, про-

граммно-конфигурируемый промышленный контроллер, содержащий модули ввода/вывода

аналоговых и дискретных сигналов, коммуникационные модули.

ARIS C30х выпускается в промышленном корпусе высотой 3U для стандартного раз-

мещения в шкафах и стойках или врезки в панель. Прибор имеет встроенную или выносную

операторскую панель на основе графического или текстового дисплея и клавиатуры.

ARIS C30х выпускается в четырех модификациях: ARIS C301, ARIS C302, ARIS

C303, ARIS C303.1, отличающихся размером корпуса и количеством слотов для встраиваемых

модулей.

ARIS C30х выполняет следующие основные функции:

- измерение и регистрация параметров переменного электрического тока;

- запись осциллограмм;

- расчет параметров тока и параметров качества электроэнергии;

- регистрацию дискретных сигналов;

- выдачу дискретных сигналов и команд телеуправления;

- выполнение пользовательских алгоритмов, в том числе алгоритмов оперативных

блокировок;

- обмен данными и командами в цифровых протоколах передачи данных со смеж-

ными устройствами и системами.

Таблица 1 – Модификации ARIS C30х

Модуль источника питания

Модуль процессорной платы

Встраиваемые модули

ARIS C301

Количество,

шт.

до 3

ARIS C302

Количество,

шт.

до 6

ARIS C303

Количество,

шт.

до 14

ARIS C303.1

Количество,

шт.

до 12

В состав ARIS C30x входят следующие встраиваемые модули:

- модуль центрального процессора MB или MBS;

- модули измерений и осциллографирования DM3, DM4;

- коммуникационные модули EW4 и EO4 (RS485, RS232, Ethernet, c возможностью

подключения к оптическому кабелю);

- модули дискретного ввода DI24, DI220 на 24/220 В;

Лист № 2

всего листов 8

- модули дискретного вывода DOL, DOH на 24/220 В;

- модуль ввода аналоговых сигналов AI8C -5…5 мА, 0…5 мА, 4…20 мА, 0…20 мА;

- модуль ввода аналоговых сигналов AI8V 0…1 В, 0…5 В, 0…10 В, -10…10 В

- модуль телеуправления TC с реализацией алгоритма Select/Execute (220 В);

- модуль источника питания PS24, PS220;

- модуль дисплея и клавиатуры.

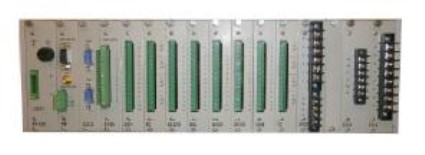

Рисунок 1 - Общий вид контроллераРисунок 2 - Общий вид контроллера

ARIS C303 сзади (модули не установлены) ARIS C303 сзади (модули установлены)

ARIS C30x обеспечивает измерение следующих параметров переменного тока:

-действующих значений напряжений для каждой фазы;

-действующих значений токов для каждой фазы;

-активной мощности для каждой фазы;

- общей активной мощности для трех фаз;

- реактивной мощности для каждой фазы;

-общей реактивной мощности для трех фаз;

-полной мощности для каждой фазы;

-общей полной мощности для трех фаз;

-коэффициентов мощности для каждой фазы;

-значений частоты.

Обеспечивается запись всех перечисленных величин в тренды с настраиваемой часто-

той отсчетов.

ARIS C30x обеспечивает расчет следующих параметров переменного тока:

-действующих значений междуфазных напряжений;

-напряжений нулевой последовательности;

-напряжений прямой последовательности;

-напряжений обратной последовательности;

-токов нулевой последовательности;

-токов прямой последовательности;

-токов обратной последовательности;

ARIS C30x обеспечивает расчет следующих показателей качества электроэнергии:

положительного отклонения напряжения;

отрицательного отклонения напряжения;

отклонения частоты;

коэффициента искажения синусоидальности кривой напряжения для каждой

фазы;

коэффициентов гармонических составляющих напряжения для каждой фазы

(до 40 гармоники);

коэффициента искажения синусоидальности кривой тока для каждой фазы;

коэффициентов гармонических составляющих тока для каждой фазы (до 40

гармоники);

коэффициента несимметрии напряжений по обратной последовательности;

коэффициента несимметрии напряжений по нулевой последовательности;

длительности провала напряжения;

коэффициента временного перенапряжения.

Лист № 3

всего листов 8

ARIS C30x обеспечивает регистрацию с частотой 80 точек на период промышленной

частоты и запись в файл осциллограмм мгновенных значений напряжений и токов фаз, преоб-

разование унифицированных аналоговых сигналов тока и напряжения, ввод и вывод дискрет-

ных сигналов 24/220 В.

ARIS C30x позволяет производить обмен информацией с цифровыми устройствами и

системами в следующих протоколах:

-IEC 61850-8-1 (клиент, сервер, GOOSE);

-ГОСТ Р МЭК 60870-5-101(клиент, сервер);

-ГОСТ Р МЭК 60870-5-104 (клиент, сервер);

-ГОСТ Р МЭК 60870-5-103 (клиент);

-Modbus serial (RTU/ASCII);

-Modbus TCP.

ARIS C30x имеет встроенный Web-сервер, предоставляющий возможности конфигу-

рирования и просмотра журналов, архивов, текущих значений параметров и осциллограмм.

ARIS C30x обеспечивает возможность выполнения в

реальном

времени алгоритмов

пользователя, разработанных в формате FBD.

Наименование про-

граммного обеспе-

чения

Идентификационное

наименование про-

граммного обеспе-

чения

MIO_FW.bin

1.8

60787D32

CRC32

ModuleDIO.bin

1.8

26444B3C

CRC32

Программное обеспечение

Программное обеспечение предназначено для обработки, передачи, хранения, пре-

доставления измерительной информации, выполнения функций телесигнализации и теле-

управления.

Для защиты от преднамеренных и непреднамеренных изменений блока данных,

включающего в себя параметры конфигурации и архивы, предусмотрено разграничение дос-

тупа к функциям операционной стстемы и к данным встроенного ПО.

Уровень защиты встроенного программного обеспечения от непреднамеренных и

преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.

Идентификационные данные метрологически значимой части программного обеспе-

чения приведены в таблице 2.

Таблица 2 – Идентификационные данные программного обеспечения ARIS C30x

Номер версии

(идентификаци-

онный номер)

программного

обеспечения

Цифровой иденти-

фикатор программ-

ного обеспечения

(контрольная сум-

ма)

Алгоритм

вычисления

цифрового

идентифи-

катора

Встроенное ПО мо-

дулей DM3, DM4

Встроенное ПО мо-

дулей AI8C, AI8V

Надежность функционирования ARIS C30x обеспечивают:

- встроенный сторожевой таймер, перезапускающий контроллер в случае ос-

тановки/сбоя работы его встроенного ПО;

-периодический контроль собственной исправности (самодиагностика);

-регистрация внутренних событий контроллера;

-защита информации от несанкционированного доступа;

- сохранность в памяти программ и данных при отключении питания на время

до 10 лет.

Источник питания ARIS C30x обеспечивает бесперебойную работу устройства во

время кратковременных отключений питания, длительность которых не превышает одной се-

кунды.

Лист № 4

всего листов 8

от 0 до 330

±0,2 %

Ток фазный, А

±0,2 %

от 0 до 330

57,7

220

±0,2 %

±0,01 %/

ºC

±0,2 %

Мощность фазная активная

(Вт), реактивная (вар), полная

(ВА)

±0,5 %

±0,02 %/

ºC

от минус 180º

до 180º

Величина

Номи-

нальные

значения

Метрологические и технические характеристики

Таблица 3 – Основные метрологические характеристики при измерении параметров

переменного тока (четырехпроводное подключение)

Пределы допускаемой

Диапазоносновной погрешности

измеренийприведённой к номи-

нальному значению

Темпера-

турный

коэфф.

Фазные и междуфазные на-

пряжения, В

от 0 до 1,5

от 0 до 7,5

57,7

220

±0,01 %/

ºC

±0,01 %/

ºC

Напряжение прямой, обрат-

ной и нулевой последователь-

ности, B

Токи прямой, обратной и ну-

левой последовательности, А

от 0 до 1,5

от 0 до 7,5

±0,01 %/

ºC

57,7

220

288,5

1100

Пределы допускаемой абсолютной

погрешности

360º±0,2 град.

Фазовые углы между током и

напряжением основной гар-

моники, град.

Частота, Гц

от 42,5 до 57,5

50±0,05 Гц

Величина

Диапазон измере-

ний

Единица

наименьше-

го разряда

Разре-

шение

Темпера-

турный

коэфф.

Сила постоян-

ного тока, мА

0,0024 мА

±0,01 %/

ºC

Напряжение

постоянного

тока, В

0,0012 В

14 бит

±0,01 %/

ºC

Таблица 4 – Основные метрологические характеристики при измерении унифициро-

ванных аналоговых сигналов

от 0 до 5

от минус 5 до 5

от 4 до 20

от минус 20 до 20

от 0 до 1

от 0 до 5

от 0 до 10

от минус 10 до 10

Пределы допускаемой

основной погрешности

приведённой к диапа-

зону измерения

±0,2 %

±0,1 %

±0,5 %

±0,2 %

±0,1 %

Пределы допускаемой основной приведенной погрешности каналов измерения на-

пряжения, тока, мощности даны для температурного интервала (от +20 до +25) °C. Пределы

допускаемой дополнительной приведенной погрешности каналов измерения тока и напряже-

ния составляют ±0,01 % на 1 °С, мощности ±0,02 % на 1 °С.

Лист № 5

всего листов 8

от 0 до 20

±0,3 % (Δ)

Отклонение частоты Δf, Гц

±0,02 Гц (Δ)

от 1 до 45

±1 % (δ)

от 0 до 1

±0,1 % (Δ)

от 1 до 30

±5 %(δ)

от 0 до 1

±0,3 % (Δ)

от 1 до 45

±5 % (δ)

от 0 до 1

±0,1 % (Δ)

от 1 до 30

±5 % (δ)

от 0 до 1

±0,3 % (Δ)

от 0 до 20

±0,2 % (Δ)

от 0 до 20

±0,2 % (Δ)

от 0,02 до 60

±0,02 с (Δ)

от 0,01 до 30

±1 % (δ)

Длительность перенапряжения Δt

перU

, с

от 0,02 до 60

±0,02 с (Δ)

от 1 до 30

57,7 В

220 В

±5 % (δ)

от 0 до 1

57,7 В

220 В

±0,3 % (Δ)

Коэффициент напряжения сигналов K

Uis

, %

от 1 до 30

±5 % (δ)

Диапазон

измерений

Номинальные

значения на-

пряжения или

тока

Таблица 5 – Основные метрологические характеристики при измерении показателей

качества электрической энергии

Переделы trial-

каемой основной

Величина погрешности:

абсолютной (Δ),

относительной (δ)

Положительное отклонение напряжения

электропитания δU

(+)

, %

Отрицательное отклонение напряжения

электропитания δU

(–)

, %

Установившееся отклонение напряжения

δU

, %

от минус 20

до 0

от минус 20

до 20

от минус 7,5

до 7,5

Коэффициент искажения синусоидальности

кривой напряжения K

, при K

≥1,0, %

Коэффициент искажения синусоидальности

кривой напряжения K

, при K

<1,0, %

Коэффициент n-ой гармонической состав-

ляющей напряжения K

U(n)

при K

U(n)

≥1,0, %

Коэффициент n-ой гармонической состав-

ляющей напряжения K

U(n)

при K

U(n)

<1,0, %

Коэффициент искажения синусоидальности

кривой тока K

при K

≥1,0, %

Коэффициент искажения синусоидальности

кривой тока K

при K

<1,0, %

Коэффициент n-ой гармонической группы

тока K

I(n)

при K

I(n)

≥1,0, %

Коэффициент n-ой гармонической группы

тока K

I(n)

при K

I(n)

<1,0, %

Коэффициент несимметрии напряжений по

обратной последовательности, K

, %

Коэффициент несимметрии напряжений по

нулевой последовательности, K

, %

Длительность провала (прерывания) на-

пряжения Δ

, с

Коэффициент временного перенапряжения

перU

, %

57,7 В

220 В

57,7 В

220 В

57,7 В

220 В

57,7 В

220 В

57,7 В

220 В

57,7 В

220 В

57,7 В

220 В

57,7 В

220 В

5,0 А

1,0 А

5,0 А

1,0 А

5,0 А

1,0 А

5,0 А

1,0 А

57,7 В

220 В

57,7 В

220 В

57,7 В

220 В

57,7 В

220 В

57,7 В

220 В

Коэффициент n-ой интергармонической

подгруппы напряжения K

Uig(n)

при

Uig(n)

≥1,0, %

Коэффициент n-ой интергармонической

подгруппы напряжения K

Uig(n)

при

Uig(n)

<1,0, %

57,7 В

220 В

Пределы допускаемой абсолютной погрешности собственных часов, без коррекции от

источника точного времени, состовляют ±3 с в сутки. Точность остальных параметров изгото-

вителем не нормируется.

Лист № 6

всего листов 8

Класс характеристик измерений ARIS C30x для показателей качества электроэнер-

гии – S (по ГОСТ Р 51317.4.30-2008).

Нормальные условия эксплуатации:

- температура окружающего воздуха, ºСот 20 до 25;

- допустимая температура в рабочих условиях, ºСот минус 40 до 50;

- относительная влажность окружающего воздуха, %от 30 до 80;

- атмосферное давление, кПаот 84 до 106,7;

Питание ARIS C30x:

- от промышленной сети переменного тока с напряжением в диапазоне 90 – 270 В. Номиналь-

ное напряжение питания (230

10) В переменного тока при частоте сети от 48 до 52 Гц;

- от сети постоянного тока с напряжением в диапазоне 120 – 370 В. Номинальное напряжение

питания 220 В;

- от сети постоянного тока с напряжением в диапазоне 18 – 36 В. Номинальное напряжение

питания 24 В постоянного тока;

Частота питания, Гцот 48 до 52;

Форма кривой напряжения питания – синусоидальная с коэффициентом несину-

соидальности кривой напряжения не более 5 %;

Форма кривой тока и напряжения входного– синусоидальная с коэффициентом высших

сигналагармоник не более 2 %;

Потребляемая мощность, Вт

– ARIS С303, ARIS С303.1– не более 120;

– ARIS С302– не более 80;

– ARIS С301– не более 65;

Габаритные размеры (WxDxH), мм

– ARIS С303, ARIS С303.1– 483х243х133 (19”) на 16 (14) ячеек;

– ARIS С302– 270х243х133 на 8 ячеек;

– ARIS С301– 199х243х133 на 5 ячеек;

Масса, кг– не более 30;

Наработка на отказ, ч– не менее 75000;

Срок службы не менее 20 лет.

Знак утверждения типа

Знак утверждения типа наносят на переднюю панель прибора самоклеющейся этикет-

кой, на титульные листы эксплуатационных документов – печатным способом.

Количество

1 шт.

Комплектность средства измерений

Таблица 6 – Комплектность поставки

Наименование

Контроллер электрического присоединения ARIS C30x

Помехозащитный фильтр

Контроллер многофункциональный ARIS C30X. Руководство по эксплуата-

ции ПБКМ.424359.001 РЭ (на компакт – диске)

Паспорт – Формуляр

Антенна GPS

Антенный кабель (для антенны GPS), бухта 30 м

Запасные части и инструментальные принадлежности по Ведомости ЗИП

Упаковка

Методика поверки

1 шт.

1 шт.*

1 комплект**

1 шт.

Примечания:

*) Антенна GPS и антенный кабель поставляются при заказе процессорного модуля типа MBS.

**) Состав комплекта ЗИП определяется по согласованию с Заказчиком.

Лист № 7

всего листов 8

Поверка

Поверку ARIS C30x проводят в соответствии с документом ПБКМ 424359.001 МП «Контрол-

лер многофункциональный ARIS C30x. Методика поверки», утвержденным ГЦИ СИ ФГУП

«ВНИИМС» 12 декабря 2012 г.

Перечень основного оборудования для поверки:

1. Калибратор универсальный Ресурс-К2.

Действующее значение силы тока 0,001–1,5 А или 0,005–7,5 А, действующее значе-

ние фазного напряжения 0,577–83,088 В или 2,2–316,8 В, действующее значение междуфазно-

го напряжения 1–144 В или 3,81–548,71 В с погрешностью ±(0,05+0,01•(|Хном/Х-1|))%. Часто-

та 45-55 Гц с погрешностью 0,005 Гц. Фазовый угол от минус 180° до 180° с погрешностью

±0,03°.Значенияактивной,реактивной,полноймощностиспогрешностью

±(0,1+0,02•(|Хном/Х-1|)%.

2. Универсальный калибратор Н4-7.

Предел допускаемой основной погрешности ±(% от U + % от Uп) при воспроизведе-

нии напряжения постоянного тока:

- Предел 0,2 В: 0,001+0,0004 (90 дней, 23±1°С), 0,002+0,0005 (1 год, 23±5°С),

0,004+0,0008 (3 года, 23±5°С).

- Предел 2 В: 0,001+0,00015 (90 дней, 23±1°С), 0,002+0,00025 (1 год, 23±5°С),

0,004+0,0005 (3 года, 23±5°С).

- Предел 20 В: 0,0008+0,00008 (90 дней, 23±1°С), 0,002+0,00015 (1 год, 23±5°С),

0,0035+0,0003 (3 года, 23±5°С).

Предел допускаемой основной погрешности ±(% от I + % от Iп) при воспроизведении

силы постоянного тока:

- Предел 20 мА: 0,004+0,0004 (1 год, 23±5°С), 0,008+0,001 (3 года, 23±5°С).

3. Калибратор электрической мощности Fluke 6100А.

Частотный диапазон от 16 Гц до 9 кГц, погрешность 0,005 % (макс. через 1 год), точ-

ность амплитуды от 16 Гц до <6 кГц: 1%; точность амплитуды >6 кГц: 4%; максимальное зна-

чение интергармоники <2850 Гц составляет 30% от диапазона.

4. Мегаомметр М4101/3. Диапазон измеряемых сопротивлений от 0 до 100 МОм. Из-

мерительное напряжение 500 В

5. Установка пробойная GPI-745A, испытательное напряжение от 0 до10 кВ; основная

погрешность

2,5 %, мощность не менее 0.5 кВт.

Сведения о методиках (методах) измерений

Метод измерений приведен в документе ПБКМ.424359.001 РЭ «Контроллер много-

функциональный ARIS C30x . Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к контролерам

многофункциональным ARIS C30х

ГОСТ Р 51841-2001

ГОСТ 8.009-84

ГОСТ Р 54149-2010

ГОСТ Р 51317.4.30-

2008

ТУ 4252-006-

55181848-2012

«Программируемые контроллеры. Общие технические требования и

методы испытаний».

«Государственная система обеспечения единства измерений. Норми-

руемые метрологические характеристики средств измерений».

«Электрическая энергия. Совместимость технических средств элек-

тромагнитная. Нормы качества электрической энергии в системах

электроснабжения общего назначения»

«Электрическая энергия. Совместимость технических средств элек-

тромагнитная. Методы измерений показателей качества электриче-

ской энергии»

«Контроллер многофункциональный ARIS C30x. Технические усло-

вия»

Лист № 8

всего листов 8

Рекомендации по областям применения в сфере государственного регулирования обес-

печения единства измерений

Осуществление производственного контроля за соблюдением установленных законо-

дательством Российской Федерации требований промышленной безопасности к эксплуатации

опасного производственного объекта.

Изготовитель

ООО «Прософт-Системы»

Юридический адрес: 620062, г. Екатеринбург, пр. Ленина, д.95, кв.16

Почтовый адрес: 620102, г. Екатеринбург, ул. Волгоградская, 194а

Тел.: (343) 376-28-20

Факс (343) 376-28-30

Электронная почта:

info@prosoftsystems.ru

Испытательный центр

ГЦИ СИ ФГУП «ВНИИМС»

Адрес: 119361, Москва, ул. Озерная, 46

Тел.: 8 (495) 437 55 77

Факс: 8 (495) 437 56 66

Электронная почта:

office@vniims.ru

Аттестат аккредитации № 30004-08 от 27.06.2008 года

Заместитель

Руководителя Федерального

агентства по техническому

регулированию и метрологии

_____________

Ф.В. Булыгин

М.п.

«___»___________2013 г.

Готовы поверить данное средство измерений.

Поверка средств измерений.

ООО СУПРР 8(812)209-15-19, info@saprd.ru

Похожие средства измерения:

ГРСИ	Наименование СИ	Тип СИ	Производитель	МПИ	Ссылка
39438-08	Контроллеры	СИКОН С110	ЗАО ИТФ "Системы и технологии", г.Владимир	6 лет	Перейти
28086-04	Установки автоматические многофункциональные для поверки электросчетчиков	DJ-101	Фирма "Nanjing Electric Power Automation Equipment Third Factory Co. Ltd.", Китай	1 год	Перейти
44922-10	Контроллеры температуры цифровые	DELTA DTx	Фирма "Delta Electronics, Inc.", Тайвань, Китай	2 года	Перейти
71337-18	Контроллеры многофункциональные	Интеллектуальный контроллер SM160-02М	ООО Завод "Промприбор", г.Владимир	10 лет	Перейти
17397-98	Контроллеры измерительные универсальные	УИКОН	ОАО "Лаборатория наукоемких технологий", г.Екатеринбург	1 год	Перейти

Поверка средств измерений

ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru

Поверка средств измерений

Заказать поверкуКонтроллеры многофункциональные ARIS C30xГРСИ 52608-13

Заказать поверку
Контроллеры многофункциональные ARIS C30x
ГРСИ 52608-13
