ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Трансформаторы тока AR модификаций ARJP1/N1J, ARJP2/N1J, ARJP2/N3J
Назначение средства измерений
Трансформаторы тока AR модификаций ARJP1/N1J, ARJP2/N1J, ARJP2/N3J (в дальнейшем –
трансформаторы AR) предназначены для масштабного преобразования тока и передачи сиг-
нала измерительной информации для электрических измерительных приборов, устройств за-
щиты и сигнализации в электрических цепях переменного тока частотой 50 Гц.
Описание средства измерений
Принцип действия трансформатора заключается в том, что токи в первичной и вторичной об-
мотках обратно пропорциональны числу витков этих обмоток.
Трансформаторы тока AR являются трансформаторами с литой изоляцией, выполненной из
эпоксидного компаунда. Эпоксидное литье выполняет одновременно функцию изолятора и
несущей конструкции. В зависимости
от конкретных параметров трансформаторы тока AR
выпускаются разных модификаций. Кроме того, каждая модификация для различных значе-
ний номинального первичного тока для гарантированных классов точности имеет различные
значения номинальной вторичной нагрузки.
Трансформаторы AR применяются в составе комплектных распределительных устройств
(КРУ) в сетях напряжением 6, 10, 15, 20 кВ.
Климатическое исполнение УХЛ 3.1 по ГОСТ 15150 с расширенным до минус 45°С темпера-
турным диапазоном.

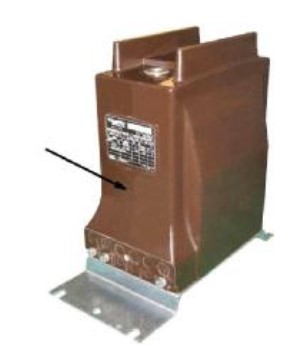

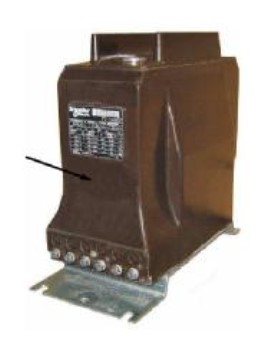

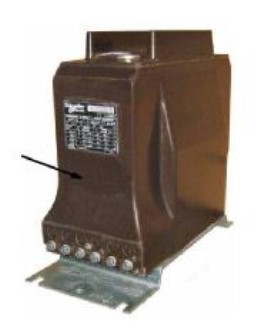

Общий вид трансформаторов представлен на рис. 1. Клеймение трансформаторов после по-
верки осуществляется в виде наклейки на стенку корпуса.
ARJP1/N1JARJP2/N1JARJP2/N3J
Рис. 1
Лист № 2
всего листов 3
Характеристика
7,2; 12; 17,5; 24
10; 15; 20; 30
5; 10
50
295 х 148 х 290
322 х 148 х 290
322 х 148 х 290
Метрологические и технические характеристики
Основные технические характеристики трансформаторов тока AR модификаций
ARJP1/N1J, ARJP2/N1J, ARJP2/N3J приведены в таблице 1.
Модификации трансформаторов тока AR
ARJP1/N1J ARJP2/N1J ARJP2/N3J
6; 10; 15; 20
Номинальное напряжение трансформато-
ра, кВ
Наибольшее рабочее напряжение транс-
форматора, кВ
Частота переменного тока, Гц
50
от 5 до 800
от 5 до 1250
Номинальный первичный ток, А
Номинальный вторичный ток, А
Количество вторичных обмоток
1
от 5 до 1250
1; 5
1
3
0,2; 0,2S; 0,5; 0,5S; 1
5Р
от 1 до 50
от 1 до 30
Номинальный класс точности:
– вторичная обмотка (измерение)
– вторичная обмотка (защита)
Номинальная вторичная нагрузка, В·А
– вторичная обмотка (измерение)
– вторичная обмотка (защита)
Номинальная предельная кратность вто-
ричной обмотки (для защиты)
Номинальный коэффициент безопасности
вторичной обмотки (для измерения)
Ток односекундной термической стойко-
сти I
1Т
, не более, кА
Габаритные размеры, мм, не более
(длина х ширина х высота)
Масса трансформатора, кг, не более
18
19
19
Знак утверждения типа
Знак утверждения типа наносится на корпус трансформатора в виде наклейки и на титульном
листе паспорта типографским способом.
Комплектность средства измерений
1 Трансформатор тока 1 шт.;
2 Паспорт 1 экз.
Поверка
осуществляется по ГОСТ 8.217-2003 «ГСИ Трансформаторы тока. Методика поверки».
Основные средства поверки:
- эталонный трансформатор И512, КТ 0,05 (0,5 – 3000)А, 1 и 5 А;
- прибор сравнения КТ.01, ПГ (0,001÷1,0)%, (0,1÷20) мин.
Сведения о методиках (методах) измерений
Отсутствуют
Нормативные и технические документы, устанавливающие требования к трансформа-
торам тока AR модификаций ARJP1/N1J, ARJP2/N1J, ARJP2/N3J
ГОСТ 7746-2001 ГСИ Трансформаторы тока. Общие технические условия.
ГОСТ 8.217-2003 Трансформаторы тока. Методы и средства поверки.
МЭК 60044-1 – 2003 Трансформаторы измерительные. Часть 1.Трансформаторы тока.
Техническая документация фирмы-изготовителя.
Лист № 3
всего листов 3
Рекомендации по областям применения в сфере государственного регулирования обес-
печения единства измерений
выполнение работ по оценке соответствия промышленной продукции и продукции других ви-
дов, а также иных объектов установленных законодательством Российской Федерации обяза-
тельным требованиям.
Изготовитель
Фирма «Schneider Electric S.p.A.», Италия
Адрес: Strada Curagnata, 37, 17014, Cairo Montenotte (SV), Италия
tel: +39 019 5211611; fax: +39 019 5211756; e-mail:
Заявитель
ЗАО «Шнейдер Электрик»
Адрес: 127018, Россия, г. Москва, ул. Двинцев, 12, корп. 1
тел: (495) 777 99 90; факс: (495) 777 99 92
e-mail:
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева», регистрационный № 30001-10, Адрес:
190005, г. Санкт-Петербург, Московский пр., 19, тел./факс 251-76-01/113-01-14, e-mail:
Заместитель Руководителя
Федерального агентства
по техническому регулированию
и метрологииФ.В. Булыгин
.м.п.«_____»_________ 2013 г.
