Номер госреестра:
52600-13
Наименование СИ:
Измерители высоты волны
Обозначение типа:
3595
Производитель:
Фирма "AANDERAA", Норвегия
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
14.02.2018
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 49725
об утверждении типа средств измерений
Лист № 1
всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Измерители высоты волны 3595
Назначение средства измерений
Измерители высоты trial 3595 (далее измерители 3595) предназначены для непре-
рывных дистанционных измерений значимой высоты волны и периода волнения.
Описание средства измерений
Принцип работы измерителей 3595 основан на измерении ускорения, вызванного дви-
жением измерителя 3595 за счет волнения, периода волнения и на расчете на основе этой ин-
формации значимой высоты волны. Значимая высота волны – это треть средней высоты всех
волн в течение интервала измерений.
Измерители 3595 состоят из акселерометра, маятника, контроллера.
Конструктивно измерители 3595 выполнены в едином герметизированном корпусе в
виде цилиндра, который размещается в якорном гидрометеорологическом буе типа DB 4700.
Внешний вид измерителей 3595 представлен на рис.1.
Акселерометр, установленный на маятнике, измеряет вертикальное ускорение буя,
вызванное волнением. Маятник компенсирует наклоны буя при движении, за счет чего чувст-
вительная ось акселерометра остаётся вертикальной. Ускорение измеряется четыре раза в се-
кунду.
Преобразование исходного необработанного сигнала в измеряемые величины - зна-
чимую высоту волны и период волнения - производится по алгоритму фирмы. Период изме-
рений устанавливается перед началом работы в контроллере.
Измерители 3595 работают круглосуточно, имеют на выходе цифровой сигнал форма-
та AADI SR10.

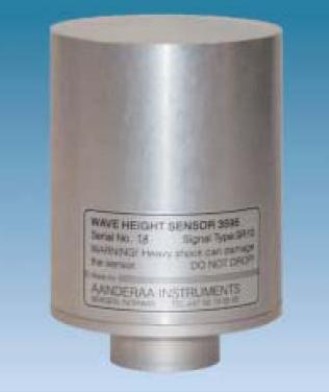

Рис. 1 Внешний вид измерителей 3595
Лист № 2
всего листов 4
«AA3595»
AA3595.hex
2.0
2DF206ED
CRC32
Программное обеспечение
Программное обеспечение «AA3595» измерителей 3595 является встроенным. Встро-
енное программное обеспечение обеспечивает обработку и передачу данных от измерителей
3595.
Идентификационные данные программного обеспечения
Таблица 1
Наименова-
ние про-
граммного
обеспечения
Идентификацион-
ное наименование
программного
обеспечения
Номер версии
(идентификаци-
онный номер)
программного
обеспечения
Цифровой иденти-
фикатор программ-
ного обеспечения
(контрольная сумма
исполняемого кода)
Алгоритм вычисле-
ния цифрового иден-
тификатора про-
граммного обеспече-
ния
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных
изменений соответствует уровню «А» по МИ 3286-2010.
Влияние ПО «AA3595» учтено при нормировании метрологических характеристик.
Метрологические и технические характеристики
Таблица 2
Значения характеристики
от 0 до 5
±
0,2
±
15
от 3 до 8
Наименование характеристики
Диапазон измерений значимой высоты волны, м
Пределы допускаемой абсолютной погрешности из-
мерений значимой высоты волны, м
-в диапазоне от 0 до 1,4 м
Пределы допускаемой относительной погрешности
измерений значимой высоты волны, %
-в диапазоне от более 1,4 м до 5 м
Диапазон измерений периода волнения, с
Пределы допускаемой абсолютной погрешности из-
мерений периода волнения, с
Период измерений, с
Напряжение питания постоянного тока, В
Потребляемый ток, мА
±
0,5
600
от 7 до 14
3,5
Рисунок 2. Схема пломбирования измерителей 3595.
Пломбы -1.
1
Лист № 3
всего листов 4
Наименование характеристики
Максимальная потребляемая мощность, Вт
Средняя наработка на отказ, ч
Срок службы, лет
Значения характеристики
50
10000
10
Габаритные размеры, масса
-измерители 3595
высота, мм
123
диаметр, мм
79
масса, кг
0,55
Условия эксплуатации:
-температура воздуха,
o
C
-относительная влажность воздуха,
%
-атмосферное давление, гПа
минус 30 – 40
0 - 100
600 - 1100
Знак утверждения типа
Знак утверждения типа наносится на формуляр типографским методом и на корпус
измерителей 3595 в виде фирменной планки или этикетки.
Комплектность средства измерения
1. Измерители высоты волны 35951 шт.
2. Формуляр1 шт.
3. Методика поверки МП 2551-0092-20111 шт.
Поверка
осуществляется по методике поверки МП 2551-0092-2012 «Измерители высоты волны 3595»,
утвержденной ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева» 12.10.2012 года.
Перечень эталонов:
1. РЭ второго разряда, эталонная поворотная установка с диапазоном измерений от
1·10
-3
до 10 м/с
2
.
2. Секундомер механический СОСпр -2Б-2-010, кт 2.
Сведения о методиках (методах) измерений
приведены в формуляре «Измерители высоты волны 3595».
Нормативные и технические документы, устанавливающие требования к измерителям
высоты волны 3595
1. ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процес-
сов. Общие технические условия».
2. ГОСТ 8.577-2002 «Государственная поверочная схема для средств измерений ли-
нейных ускорений и плоского угла при угловом перемещении твердого тела».
3. Техническая документация фирмы «AANDERAA», Норвегия.
Рекомендации по области применения в сфере государственного регулирования обеспе-
чения единства измерений
- осуществление деятельности в области гидрометеорологии.
Изготовитель
Фирма «AANDERAA», Норвегия.
Nesttunbrekka 97, P.O. BOX 34 Slåtthaug, N-5851 Bergen.
Заявитель
ЗАО «Ланит»
Адрес: 105066, г. Москва, ул. Доброслободская, д. 5, стр.1, тел. (495) 967-66-50,
тел./факс (499) 261-57-81.
Лист № 4
всего листов 4
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева», регистрационный номер № 30001-10.
Адрес: г. Санкт-Петербург, Московский пр., д.19, тел. (812) 251-76-01, факс. (812)
713-01-14.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииФ.В. Булыгин
М.П.«____»____________2013 г.
