Калибратор напряженности электростатического поля КНЭП-1М, ГРСИ 52593-13
Номер госреестра:
52593-13
Наименование СИ:
Калибратор напряженности электростатического поля
Обозначение типа:
КНЭП-1М
Производитель:
ФГБУ "Главная геофизическая обсерватория им.А.И.Воейкова" (ГГО), г.С.-Петербург
Межповерочный интервал:
3 года
Сведения о типе СИ:
Заводской номер
Заводской номер:
зав.№ 01
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 49718
об утверждении типа средств измерений
Лист № 1
всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Калибратор напряженности электростатического поля КНЭП-1М
Назначение средства измерений
Калибратор напряженности электростатического поля КНЭП–1М (далее калибратор) предна-
значен для воспроизведения напряженности электростатического поля.
Описание средства измерений
Принцип действия калибратора основан на явлении образования однородного электростати-
ческого поля в пространстве между двумя параллельными пластинами плоского конденсато-ра,
к которым приложена разность потенциалов.
Калибратор состоит из электростатической камеры, вольтметра, источника питания, крепеж-
ных приспособлений и соединительных кабелей.
Электростатическая камера, состоит из двух параллельных пластин в виде дисков и пяти ко-
лец расположенных по боковой поверхности электростатической камеры. Электростатическая
камера помещена в кожух, закрывающийся крышкой. Крышка снабжена блокировочным уст-
ройством, предназначенным для снятия напряжения с пластин при ее открывании. В состав
калибратора входит делитель напряжения, состоящий из четырех одинаковых сопротивлений и
предназначенный для снятия с него определенного напряжения на кольца и пластины.
Верхняя пластина выполнена с отверстием в центре для установки первичного преобразовате-ля
и вариантами крепежных приспособлений. Кожух снабжен клеммой для заземления. Об-щий

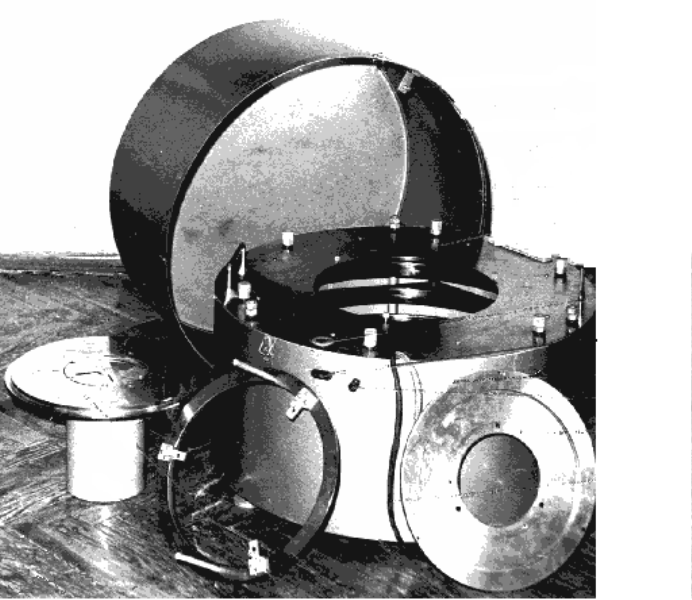

вид калибратора приведен на рисунке 1.
Рисунок 1 – Общий вид калибратора
Лист № 2
всего листов 3
Метрологические и технические характеристики
Диапазон воспроизведения напряженности
электростатического поля, В/м.от минус 5000 до плюс 5000;
Пределы допускаемой относительной погрешности воспроизведения
заданного значения напряжённости электростатического поля, %
±
1,5;
Расстояние trial пластинами h, мм 200,0
±
1,5;
Диаметр отверстия в верхней пластине электростатической
камеры для установки первичного преобразователя, мм310,0
±
0,5;
Толщина верхней пластины, мм 7,8
±
0,1;
Диаметр внутренней боковой поверхности колец, мм 495
±
1;
Расстояния h
i
(i = I, ....8) от пластины 2 до границ колец равны:
h
1
= (13,4
±
2,0) мм;h
5
= (113,4 ± 2,0) мм;
h
2
= (36,6 ± 2,0) мм;h
6
=(136,6
±
2,0) мм;
h
3
= (63,4
±
2,0) мм;h
7
=(163,4
±
2,0) мм;
h
4
= (86,6
±
2,0) мм; h
8
=(186,6
±
2,0) мм.
Делитель напряжения имеет коэффициенты деления:1:4; 1:2; 1:1,3(3);
Значение сопротивлений делителя напряжения, кОм 330;
Пределы допускаемой относительной погрешности коэффициента
деления делителя напряжения не превосходит, %
±
0,1;
Сопротивление изоляции цепи блокировки, Ом, не менее 10
9
;
Потребляемая мощность:
- источник питания, В А, не более100;
- вольтметр, В А, не более, 12;
Габаритные размеры:
- электростатическая камера (диаметр, высота), мм, не более
Æ
= 650, H = 650;
- источник питания (ширина, высота, глубина), мм, не более 490х175х475; -
вольтметр (ширина, высота, глубина), мм, не более 268х310х100;
Масса:
- электростатическая камера, кг, не более,40;
- источник питания, кг, не более, 22;
- вольтметр, кг, не более, 3;
Наработка на отказ, ч, не менее,1000.
Условия эксплуатации:
-
диапазон температуры окружающей среды, °С
-
диапазон относительной влажности воздуха, %
-
диапазон атмосферного давления, кПа, (мм рт.ст)
-
напряжение питающей сети, В
-
частота, Гц
20
±
5;
65
±
15;
84-106 (630-795);
230
±
23;
50,0
±
0,5;
Знак утверждения типа
Знак утверждения типа наносится на боковую стенку калибратора и на титульные листы пас-
порта и РЭ типографским способом.
Комплектность средства измерений
В комплект поставки калибратора входят:
Электростатическая камера в сборе
Крепежные приспособления
Вольтметр В7-73/1 № 00102
Кабель сетевой "230 В"
Источник питания типа В1-12 № 0256-87
Методика поверки №2201-0027-2012
– 1 шт.
– 1 комплект.
– 1 шт.
– 1 шт.
– 1 шт.
– 1 шт.
Лист № 3
всего листов 3
Руководство по эксплуатации – 1 шт.
Паспорт – 1 шт.
Поверка
осуществляется по документу «Калибратор напряженности электростатического поля КНЭП–
1М, Методика поверки МП 2201 – 0027 – 2012», утвержденному ГЦИ СИ ФГУП "ВНИИМ им.
Д.И. Менделеева" в ноябре 2012 г.
Основные средства измерений, применяемые при проверке: вольтметр универсальный В7–
73/1, нутромер микрометрический НМ 600, штангенрейсмас ШР – 250–0,05, линейка пове-
рочная ЛТ – 1 – 200, щупы измерительные - диапазон толщин 0,05 – 1 мм; длина 100 мм; на-бор
№ 3; кл. 2.
Сведения о методиках (методах) измерений
“Калибратор напряженности электростатического поля КНЭП–1М. Руководство по эксплуа-
тации”
Нормативные и технические документы, устанавливающие требования к калибратору
напряженности электростатического поля КНЭП–1М
1. ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие
технические условия».
2. ГОСТ 8.027-01 ГСИ Государственная поверочная схема для средств измерений посто-
янного электрического напряжения и электродвижущей силы.
3. ГОСТ Р 51530-99 Безопасность электрических контрольно-измерительных приборов и
лабораторного оборудования. Часть 1. Общие требования.
4. МИ 2060-90 «ГСИ Государственная поверочная схема для средств измерений длины в
диапазоне 1∙10
-6
– 50 м и длин волн в диапазоне 0,2 – 50 мкм».
5. Техническая документация ФГБУ «ГГО им. А.И. Воейкова».
Рекомендации по областям применения в сфере государственного регулирования обес-
печения единства измерений
Оказание услуг по обеспечению средств измерений (поверка и калибровка средств измерений
напряженности электростатического поля).
Изготовитель
Федеральное государственное бюджетное учреждение «Главная геофизическая обсерватория
им. А.И. Воейкова»
Адрес: 194021 Россия, г. Санкт-Петербург, ул. Карбышева, д. 7.
тел.: (812) 297-66-01, факс: (812) 295-32-34
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева», регистрационный № 30001-10.
Адрес: 190005, Санкт-Петербург, Московский пр., 19, тел. (812) 251-76-01,
факс (812) 713-01-14, e-mail:
Заместитель Руководителя
Федерального агентства
по техническому регулированию и метрологии
Ф.В. Булыгин
«___» ________ 2013 г.
М.П.
