Вибропреобразователи пьезоэлектрические АР19, ГРСИ 52584-13
Номер госреестра:
52584-13
Наименование СИ:
Вибропреобразователи пьезоэлектрические
Обозначение типа:
АР19
Производитель:
ООО "ГлобалТест", г.Саров
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
31.01.2018
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 49709
об утверждении типа средств измерений
лист № 1
всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Вибропреобразователи пьезоэлектрические АР19
Назначение средства измерений
Вибропреобразователь пьезоэлектрический АР19 (далее – датчик) предназначен для
преобразования механических колебаний контролируемого объекта в электрический сигнал,
пропорциональный вибрационному или ударному ускорению механической системы. Датчик
используется в качестве первичного преобразователя в системах технической диагностики и
мониторинга в различных отраслях промышленности для измерений вибрационных и
ударных ускорений.
Описание средства измерений
Принципдействиядатчикаоснованнагенерацииэлектрическогосигнала,
пропорционального воздействующему ускорению.
В конструкции датчика использованы механическая схема с пьезоэлементом,
работающим на сдвиг. Датчик обеспечивает клеевое крепление к объекту и неразъемную
заделку антивибрационного кабеля. Материал корпуса – нержавеющая сталь.

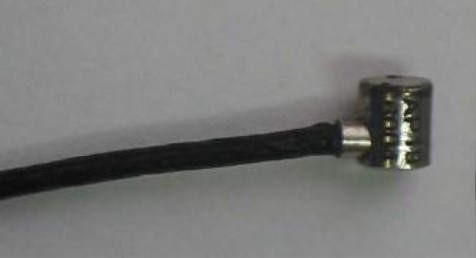

Внешний вид датчика представлен на рисунке 1.
Рисунок 1 – Внешний вид датчика АР19
Метрологические и технические характеристики
Максимальное значение амплитуды измеряемого датчиком
виброускорения, м
×
с
-2
, не менее
200000
Рабочий диапазон частот измеряемого датчиком виброускорения, Гц
от10 до30000
Номинальное значение коэффициента преобразования датчика
на базовой частоте 200 Гц, пКл/(м
×
с
-2
)
0,025
Отклонение действительного значения коэффициента преобразования
от номинального значения, %, в пределах
±
20
Пределы допускаемой основной относительной погрешности датчика
при измерении виброускорения, %
±
15
5
90
Относительный коэффициент поперечного преобразования, %, не более
Частота установочного резонанса в осевом направлении, кГц, не менее
Неравномерность частотной характеристики относительно значения
на базовой частоте 200 Гц, %
±
12,5
Лист № 2
Всего листов 3
10000;
100;
Нелинейность амплитудной характеристики в диапазоне от 10 м
×
с
-2
до максимального, %
±
4
Коэффициент влияния деформации основания при деформации в зоне
крепления датчиков 250 мкм
×
м
-1
, м
×
с
-2
/(мкм
×
м
-1
), не более
0,05
Коэффициент влияния внешнего магнитного поля напряженностью
400 А/м частотой 50 Гц, м
×
с
-2
/(А
×
м
-1
), не более
1
×
10
-3
±
0,2
положительная
Коэффициент влияния температуры окружающего воздуха, %/
°
С,
Полярность выходного сигнала относительно корпуса соединителя
Электрическое сопротивление изоляции между сигнальным выводом и
корпусом соединителя, МОм, не менее:
- в нормальных условиях
- в диапазоне температур рабочих условий применения
- при верхнем значении относительной влажности воздуха рабочих
условий применения
20
Электрическая ёмкость между контактом и корпусом соединителя
на частоте 1000 Гц в нормальных условиях, пФ
от 500 до 700
Степень защиты датчика от внешних воздействий
IP65
Габаритные размеры датчика не более:
- диаметр 3,0 мм;
- высота 3,6 мм.
Масса датчика без кабеля не более 0,00018 кг.
Рабочие условия эксплуатации датчика:
- температура окружающего воздуха от минус 60 до плюс 150
°
С;
- относительная влажность воздуха до 95 % при 35
°
С и более низких температурах без
конденсации влаги;
- переменное магнитное поле с напряженностью до400 А/м частотой 50 Гц.
Гарантийный срок хранения с момента изготовления 42 месяца.
Гарантийный срок эксплуатации с момента поставки заказчику 36 месяцев.
Знак утверждения типа
Знак утверждения типа наносят на заглавный лист паспорта АБКЖ.433641.022ПС и
руководства по эксплуатации АБКЖ.433641.022РЭ типографским способом в левом верхнем
углу.
Комплектность средства измерений
Комплектность датчика соответствует указанной в таблице 1.
Таблица 1
Обозначение
АБКЖ.433641.022
АБКЖ.433641.022ПС
Количество
1 шт.
1 шт.
Наименование
Вибропреобразователь пьезоэлектрический АР19
Вибропреобразователь пьезоэлектрический АР19.
Паспорт
Вибропреобразователь пьезоэлектрический АР19.
Руководство по эксплуатации
АБКЖ.433641.022РЭ
одно на партию
Лист № 3
Всего листов 3
Поверка
осуществляется по ГОСТ Р 8.669-2009 «Государственная система обеспечения единства
измерений.Виброметрыспьезоэлектрическими,индукционнымиивихретоковыми
преобразователями. Методика поверки». Основные средства поверки в соответствии с
ГОСТ Р 8.669-2009.
Сведения о методиках измерений
Методика измерений представлена в руководстве по эксплуатации на датчик
АБКЖ.433641.022РЭ «Вибропреобразователь пьезоэлектрический АР19. Руководство по
эксплуатации».
Нормативные и технические документы
1 ГОСТ 30296-95 Аппаратура общего назначения для определения основных
параметров вибрационных процессов. Общие технические требования.
2 МИ 2070-90 ГСИ. Государственная поверочная trial для средств измерений
виброперемещений, виброскорости и виброускорения в диапазоне частот 3·10
-1
- 2·10
4
Гц.
3 АБКЖ.433641.022ТУ Вибропреобразователь пьезоэлектрический АР19. Технические
условия.
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
При выполнении работ по оценке соответствия промышленной продукции и
продукции других видов, а также иных объектов установленным законодательством
Российской Федерации обязательным требованиям.
Изготовитель
Общество с Ограниченной Ответственностью «ГлобалТест» (ООО «ГлобалТест»),
607185, г. Саров Нижегородской обл., ул. Павлика Морозова, д. 6. Телефон: (83130)
64256, 74162. Факс (83130) 64257. E-mail:
Web-site:
.
Испытательный центр
Государственный центр испытаний средств измерений ФГУП «РФЯЦ-ВНИИЭФ»,
607188, г. Саров Нижегородской обл., пр. Мира, д. 37. Телефон: (83130) 22224, 22302, 22253.
Факс (83130) 22232. E-mail:
. Аттестат аккредитации: № 30046-11.
Заместитель Руководителя
Федерального агентстваФ.В. Булыгин
«
»
2013 г.
МП
