Аппаратура геодезическая спутниковая GeoMax Zenith10, GeoMax Zenith20, ГРСИ 52566-13
Номер госреестра:
52566-13
Наименование СИ:
Аппаратура геодезическая спутниковая
Обозначение типа:
GeoMax Zenith10, GeoMax Zenith20
Производитель:
Фирма "GeoMax AG", Швейцария
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
31.01.2018
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 49691
об утверждении типа средств измерений
Лист № 1
всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВ ИЗМЕРЕНИЙ
Аппаратура геодезическая спутниковая GeoMax Zenith10, GeoMax Zenith20
Назначение средства измерений
Аппаратура геодезическая спутниковая GeoMax Zenith10, GeoMax Zenith20 предна-
значена для определения координат (приращения координат) точек земной поверхности.
Описание средства измерений
Аппаратура геодезическая спутниковая GeoMax Zenith10, GeoMax Zenith20 – геодези-
ческие приборы, принцип действия которых заключается в измерении времени прохождения
сигнала от спутника до приёмной антенны прибора и вычислении значения расстояния до
спутника.
Конструктивно аппаратура геодезическая спутниковая GeoMax Zenith10, GeoMax
Zenith20 представляет собой компактный, пластиковый корпус, в который встроены внутрен-
няя спутниковая антенна и приёмник. Управление осуществляется с помощью контроллера.
Принимаемая со спутников информация записывается во внутреннюю память или на устанав-
ливаемую microSD карту.
На передней панели аппаратуры геодезической спутниковой GeoMax Zenith10,
GeoMax Zenith20 расположены кнопка питания и функциональная кнопка, а также светодиод-
ный дисплей для отображения информации о статусе питания, количестве отслеживаемых
спутников и прочей информации. Снизу расположен отсек для установки съемного аккумуля-
тора питания, там же расположены слоты SIM карты и microSD карты.
Аппаратура геодезическая спутниковая GeoMax Zenith10, GeoMax Zenith20 оснащена
следующими портами:
- 1 LEMO интерфейсный USB порт с четырехштырьковым разъёмом для подключе-
ния внешнего источника питания и для связи с персональным компьютером или контролле-
ром;
- 1 LEMO интерфейсный RS232 порт с пятиштырьковым разъёмом для подключения
внешне

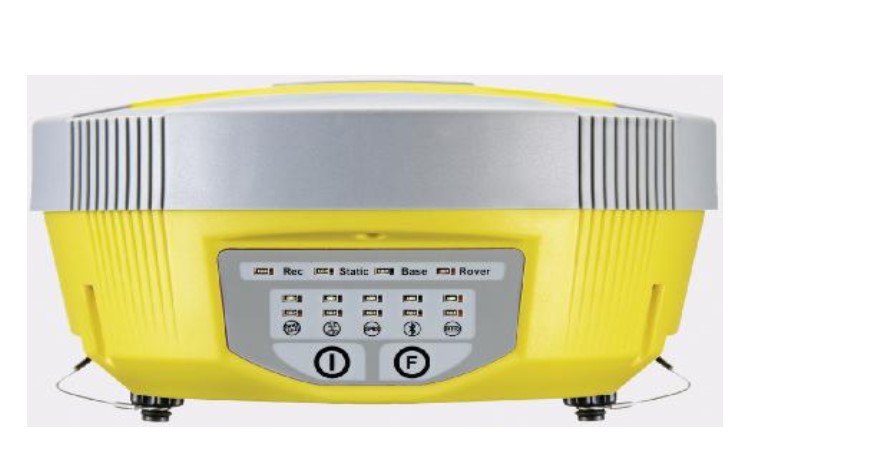

Внешний вид аппаратуры геодезической спутниковой GeoMax Zenith10, GeoMax Zenith20
Лист № 2
всего листов 4
Пломбирование крепёжных винтов корпуса аппаратуры геодезической спутниковой
GeoMax Zenith10, GeoMax Zenith20 не производится, ограничение доступа к узлам обеспечено
конструкцией крепёжных винтов, которые могут быть сняты только при наличии специаль-
ных ключей. Внутренние крепёжные винты залиты специальным пломбирующим лаком.
Наименование про-
граммного обеспече-
ния
Идентификационное
наименование про-
граммного обеспече-
ния
Цифровой
идентификатор
программного
обеспечения
Программное обеспечение
Аппаратура геодезическая спутниковая GeoMax Zenith10, GeoMax Zenith20 имеет
встроенное ПО «Firmware Zenith10_20», а также офисное ПО «GeoMax Geo Office», устанав-
ливаемое на
персональный компьютер. С помощью указанного ПО обеспечивается взаимо-
действие узлов прибора, настройка и управление рабочим процессом, хранение и передача ре-
зультатов измерений, а также постобработка измеренных данных.
Аппаратная и программная части, работая совместно, обеспечивают заявленные точ-
ности конечных результатов.
Идентификационные данные программного обеспечения:
Firmware Zenith10_20
GeoMax Geo Office
GMZ120502V1.50.bin
GGO.exe
Номер вер-
сии про-
граммного
обеспече-
ния
1.5
3.1.1.0
2FB03480
E536DEB2
Алгоритм вычис-
ления цифрового
идентификатора
программного
обеспечения
CRC32
CRC32
Защита программного обеспечения и измеренных данных от непреднамеренных и
преднамеренных изменений соответствует уровню «А» в соответствии с МИ 3286-2010. Спе-
циальных средств защиты программного обеспечения и измеренных данных не требуется.
Метрологические и технические характеристики
(5 + 0,5 ∙10
-6
∙ D)
(10 + 0,5 ∙ 10
-6
∙ D)
Наименование характеристик
Zenith10
Значение
Zenith20
Тип приёмника:Многочастотный, многосистемный
Количество каналов:
Принимаемые сигналы:
72 120
GPS: L1/L2/L2C
ГЛОНАСС: L1/L2
Galileo
Режимы измерений:
«Статика», «Быстрая Статика»
«Кинематика», «Кинематика в реальном времени»
Встроенная
Тип антенны:
Допускаемая СКП измерений в режимах
«Статика», «Быстрая Статика», мм:
- в плане
- по высоте
где D – измеряемое расстояние в мм
Допускаемая СКП измерений в режимах
«Кинематика», «Кинематика в реальном
времени», мм:
- в плане
- по высоте
(10 + 1 ∙ 10
-6
∙ D)
(20 + 1 ∙ 10
-6
∙ D)
где D – измеряемое расстояние в мм
Источник электропитания (внешний):
- напряжение, В
9 – 18, номинально 12
Лист № 3
всего листов 4
Наименование характеристик
188 х 94
Значение
Zenith10
Zenith20
7,4
от -30 до +60
Источник электропитания (внутренний):
- напряжение, В
Диапазон рабочих температур,
°
С:
Габаритные размеры приемника (Диа-
метр х В), мм, не trial:
Масса приёмника, кг, не более:
1,32
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации и наклей-
кой на корпус аппаратуры геодезической спутниковой GeoMax Zenith10, GeoMax Zenith20.
Количество, ед.
1
2
1
1
1
1
1
1
1
1
1
1
1
1
1
1
Комплектность средства измерений
Наименование
Приёмник GeoMax Zenith10 или GeoMax Zenith20
Аккумулятор
Зарядное устройство для аккумуляторов
Трегер
Адаптер трегера
Насадка с резьбой
Держатель контроллера
Антенна GSM
Радиоантенна*
Интерфейсный USB кабель
Рулетка для измерения высоты
Веха 2,5м
Руководство по эксплуатации
Транспортировочный кейс
Компакт-диск с ПО и документацией
Контроллер
* - только для комплектации «Rover with UHF radio»
Поверка
осуществляется в соответствии с МИ 2408-97 «Аппаратура пользователей космических нави-
гационных систем геодезическая. Методика поверки».
Перечень основного оборудования, необходимого для поверки:
- эталонный линейный базис 1-го или 2-го разряда, ГОСТ 8.503-84.
Сведения о методиках (методах) измерений
Методика измерений приведена в документе «Аппаратура геодезическая спутниковая
GeoMax Zenith10, GeoMax Zenith20. Руководство по эксплуатации».
Нормативные технические документы, устанавливающие требования к аппаратуре гео-
дезической спутниковой GeoMax Zenith10, GeoMax Zenith20
1. ГОСТ Р 53340-2009 «Приборы геодезические. Общие технические условия».
2. ГОСТ 8.503-84 «ГСИ. Государственная поверочная схема для
средств измерений
длины в диапазоне от 24 до 75000 м».
3. РД 68-8.17-98 «Локальные
поверочные схемы
для
средств измерений топографо-
геодезического и картографического назначения»;
4. Техническая документация «GeoMax AG», Швейцария.
Лист № 4
всего листов 4
Рекомендации по области применения в сфере государственного регулирования обеспе-
чения единства измерений
– осуществление геодезической и картографической деятельности.
Изготовитель
«GeoMax AG», Швейцария
Espenstrasse 135, CH-9443 Widnau, Switzerland
Phone: +41 71 447 1700, Fax: +41 71 447 1709
E-mail:
Испытательный центр
ГЦИ СИ ООО «Автопрогресс-М»
125829, г. Москва, Ленинградский пр-т, д. 64, офис 501Н
Тел.: +7 (499) 155-0445, факс: +7 (495) 785-0512
E-mail:
Аттестат аккредитации № 30070-07
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииФ.В. Булыгин
м.п.«» ______________ 2013 г.
