ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Датчики давления CROCUS
Назначение средства измерений
Датчики давления CROCUS предназначены для непрерывного преобразования
значений абсолютного, избыточного давления, давления – разрежения, а так же разности
давлений жидких и газообразных сред, в унифицированный токовый сигнал и цифровой
сигнал в стандарте HART.
Описание средства измерений
Принцип действия преобразователей основан на уравновешивании измеряемого дав-
ления силой упругой деформации чувствительного элемента первичного преобразователя.
Под воздействием измеряемого давления измерительная мембрана деформируется и
изменяет электрические параметры первичного преобразователя. Далее сигнал, поступающий с
первичного преобразователя давления, передается на микропроцессор, с помощью которого
электронная схема формирует унифицированный токовый выходной сигнал и (или) цифровой
код, пропорциональные измеряемому давлению.
Датчики давления CROCUS могут настраиваться при помощи кнопок, находящихся
под жидкокристаллическим индикатором (ЖКИ). ЖКИ может поворачиваться на 270 граду-
сов, а корпус электронного блока на 370 градусов.
В зависимости от измеряемого давления датчики имеют следующие обозначения:
D – датчики разности давлений;
G – датчики избыточного (в том числе гидростатического) давления;*
А – датчики абсолютного давления;
*Датчик G может быть настроен как датчик разрежения, либо давления-разрежения.
Датчики изготавливаются двух типов:
– с индикаторным устройством на основе жидких кристаллов;
– без индикатора. Для настройки параметров, контроля, выбора режима работы дат-
чиков используются HART-устройства: модем, коммуникатор и др., при необходимости, со-
вместно с персональным компьютером.
На датчики давления CROCUS имеетсяСЕРТИФИКАТ СООТВЕТСТВИЯ
№ POCC RU.HO06.B00720.

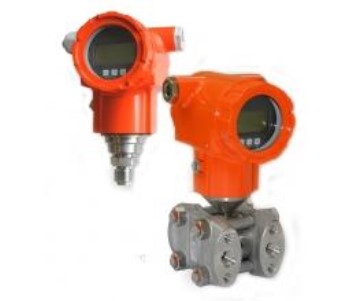

Внешний вид датчиков давления CROCUS представлен на рисунке 1.
Рисунок 1- общий вид датчиков давления CROCUS
Лист № 2
всего листов 6
Версия
ПО
Исходное ПО
СROCUS-G;
СROCUS-А
09.2009
01.00.01
CD512P/00/A2/
10.09 71103445
BA382P/00/RU/
10.09 71104504
Исходное ПО
СROCUS-D
08.2009
01.00.01
CD511P/00/A2/
10.09 71104498
BA382P/00/RU/
10.09 71104504
Программное обеспечение
Внешнее программное обеспечение (ПО), предназначенное для взаимодействия пре-
образователей с компьютером, не оказывает влияния на метрологические характеристики
преобразователей. Внешнее ПО служит для просмотра, изменения параметров конфигурации и
получения данных измерения в процессе эксплуатации преобразователей. Конфигурирова-ние
включает установку времени усреднения выходного сигнала, количества десятичных зна-ков,
задание обозначения единицы измерения, задание значения диапазонов измерений (ВПИ и
НПИ), позиционную коррекцию. ПО также предусматривает возможность выдачи диагно-
стических сообщений о состоянии преобразователя и возникающих в процессе его работы
ошибках и способах их устранения.
Защита программного обеспечения
датчиков от преднамеренных и непреднамерен-
ных изменений соответствует уровню «С» по МИ 3286-2010.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
ПриборДата
Компакт-диск
Документация
Модификация ПОРуководство по
эксплуатации
CD512P/00/A2/
09.09 71089588
BA382P/00/RU/
08.09 71089556
Совместимость:
-FieldCare, начиная
с версии 2.02.00
- HART-modem,
Communicator
CD511P/00/A2/
08.09 71064495
BA382P/00/RU/
08.09 71089556
Совместимость:
-FieldCare, начиная
с версии 2.02.00
- HART-modem,
Communicator
Метрологические и технические характеристики
Код диапазона, минимальный верхний предел измерений, максимальный верхний
предел измерений, давление перегрузки приведены в таблице 2.
Таблица 2
Наименова-
ние
датчика
Модель
КодМинимальный верх-
диапа- ний предел измере-
зонаний, P
min
, кПа
Максимальный
верхний предел из-
мерений, P
max
, кПа
Датчик избы-
точного дав-
ления
CROCUS-
G
1С 1
1Е 1
1F 2
1H 5
1K 10
1M 20
1P 50
1S 200
1U 500
1W2000
10
25
40
100
200
400
1000
4000
10000
40000
Давление
пере-
грузки,
МПа
0,4
0,5
0,6
1,0
1,8
2,5
4,0
16,0
40,0
60,0
Лист № 3
всего листов 6
Наименова-
ние
датчика
Модель
КодМинимальный верх-
диапа- ний предел измере-
зонаний, P
min
, кПа
Максимальный
верхний предел из-
мерений, P
max
, кПа
Датчик абсо-
лютного дав-
ления
CROCUS-
A
Датчик раз-
ности давле-
ний
CROCUS-
D
2С 1
2Е 1
2F 2
2H 5
2K 10
2M 20
2P 50
2S 200
2U 500
2W2000
7B 0,05
7C 0,15
7D 0,5
7F 2,5
7G 5,0
7H 15
7L 80
7M 200
10
25
40
100
200
400
1000
4000
10000
40000
1
3
10
50
100
300
1600
4000
Давление
пере-
грузки,
МПа
0,4
0,5
0,6
1,0
1,8
2,5
4,0
16,0
40,0
60,0
0,1
0,1
16,0
±
0,075; ± 0,10; ±0,15; ±0,20;
±
0,25;
Пределы допускаемой приведенной
основной погрешности, %
±
0,50;
( в зависимости от модели и от настройки)
Выходной сигнал
-аналоговый, мА
-цифровой,
Рабочее (статическое) давление, МПа
4…20
протоколы HART
от 0,1 до 16
( в зависимости от модели)
Изменение значения выходного сигнала датчиков CROCUS-D, вызванное изменением рабоче-го
избыточного давления в диапазоне от нуля до предельно допустимого и от предельно до-
пустимого до нуля, выраженное в процентах от диапазона изменения выходного сигнала, не
должно превышать значений γ
р
, определяемых формулой:
P
P
g
p
=
K
p
×
ΔP
раб
max
,
вi
Где:ΔР
раб.
- изменение рабочего избыточного давления, МПа;
P
max
– максимальный верхний предел измерений для данной модели датчика (сумма абсолют-
ных значений максимальных верхних пределов измерений избыточного давления и разреже-
ния);
Р
в
– действительное значение верхнего предела измерений (сумма абсолютных действитель-
ных значений верхних пределов измерений давления).
Напряжение питания, Вот 11,5 до 45
(в зависимости от модели и от исполнения)
Диапазон рабочих температур,
°
С
- без ЖКИ (во взрывоопасной среде) от минус 45 до плюс 85 (от минус 45 до плюс 70)
- с ЖКИ (во взрывоопасной среде) от минус 20 до плюс 85 (от минус 20 до плюс 70)
Лист № 4
всего листов 6
Дополнительная погрешность датчиков, вызванная изменением температуры окружающего
воздуха
в
рабочем диапазоне
температур, выраженная в
процентах от
диапазона
изменения
выходного сигнала не должна превышать значений, указанных в таблице 3.
Таблица 3
от минус 45 до минус 10°С,
от плюс 60 до плюс 85°С
МодельКодот минус 10 до плюс 60 °С
диапазона
% калиброванного диапазона измерений
±(0,50 + 0,31 × Р
max
/Р
в
)
±(0,02 + 0,18 × Р
max
/Р
в
)
±(0,05 + 0,08 × Р
max
/Р
в
)
±(0,10 + 0,10 × Р
max
/Р
в
)
±(0,05 + 0,08 × Р
max
/Р
в
)
±(0,2 + 0,015 × Р
max
/Р
в
)
±(0,45 + 0,45 × Р
max
/Р
в
)
±(0,15 + 0,30 × Р
max
/Р
в
)
±(0,10 + 0,12 × Р
max
/Р
в
)
±(0,20 + 0,15 × Р
max
/Р
в
)
±(0,10 + 0,37 × Р
max
/Р
в
)
±(0,4 + 0,03 × Р
max
/Р
в
)
±(0,15 + 0,15 × Р
max
/Р
в
)
±(0,25 + 0,25 × Р
max
/Р
в
)
±(0,02 + 0,35 × Р
max
/Р
в
)
±(0,04 + 0,7 × Р
max
/Р
в
)
±(0,2 + 0,015 × Р
max
/Р
в
)
±(0,4 + 0,03 × Р
max
/Р
в
)
±(0,15 + 0,15 × Р
max
/Р
в
)
±(0,25 + 0,25 × Р
max
/Р
в
)
±(0,02 + 0,35 × Р
max
/Р
в
)
±(0,04 + 0,7 × Р
max
/Р
в
)
±(0,088 + 0,088 × Р
max
/Р
в
)
±(0,138 + 0,138 × Р
max
/Р
в
)
CROCUS-D7В - 7С
7D
7F - 7H
7L
7M
CROCUS-G 1F
2F
1H -1S
2H -2S
1U -1W
2U -2W
CROCUS-А 2F
2F
2H -2S
2H -2S
2U -2W
2U -2W
CROCUS-G 1С - 1Е
2C - 2Е
CROCUS-A2С - 2Е
±(0,088 + 0,088 × Р
max
/Р
в
)
±(0,138 + 0,138 × Р
max
/Р
в
)
124
´
104
´
180
124
´
104
´
210
Габаритные размеры (Д×Ш×В), мм, не более
CROCUS-G, CROCUS-A
CROCUS-D
Масса, кг, не более
CROCUS-G
CROCUS-A
CROCUS-D
1,8
2,0
5,2
Знак утверждения типа
Знак утверждения типа наносится на датчики давления CROCUS установкой марки-
ровочной таблички, либо нанесением наклейки, или на эксплуатационную документацию ти-
пографским способом.
Комплектность средства измерений
Комплектность соответствует таблице 3.
В зависимости от заказа, опросного листа
НаименованиеКол-во
Таблица 3
Примечание
В зависимости от заказа, опросного листа
Входит в состав 42128101.000.00 РЭ
Датчик1 шт.
Руководство по эксплуатации1 экз.
Методика поверки
Паспорт1 экз
Комплект монтажных частей:
Кабельный ввод;1 шт.
Монтажный кронштейн.
Лист № 5
всего листов 6
НаименованиеКол-во
Пользовательский интерфейс 1 шт.
ПО 1 шт.
Примечание
В зависимости от заказа, опросного листа
В зависимости от заказа, опросного листа
По требованию заказчика в комплект поставки могут входить следующие изделия, поставляе-
мые за отдельную плату:
1) блоки клапанные, одно -, двух -, трех -, пятиклапанные, в соответствии с заказом и типом
датчика давления;
2) сосуды уравнительные конденсационные, в соответствии с заказом;
3) сосуды уравнительные, разделительные, трубки импульсные в соответствии с заказом и ти-
пом датчика давления;
4) диафрагма вида ДКС или вида ДБС, 1шт.-в соответствии с заказом при поставке датчиков
CROCUS-D;
5) диафрагма по ГОСТ 8.563.1, 1 шт. – в соответствии с заказом при поставке датчиков
CROCUS-D;
6) барьер грозозащиты в соответствии с заказом;
7) блок питания в соответствии с заказом;
8) HART-модем для настройки датчиков без ЖКИ;
9) HART-коммуникатор для настройки датчиков без ЖКИ.
Примечание – В случае изготовления датчиков и комплектующих изделий разными предпри-
ятиями по согласованию с заказчиком допускается раздельная поставка этих изделий.
Поверка
осуществляется в соответствии с разделом 4 «Методика поверки» документа «Датчики давле-
ния CROCUS. Руководство по эксплуатации.42128101.00.000 РЭ», утвержденным ГЦИ СИ
ФГУП «ВНИИМС» в ноябре 2012 г.
Основные средства поверки:
- манометр избыточного давления грузопоршневой класса точности 0,01 МП-2,5,
диапазон от 0 до 0,25 МПа, пределы относительной погрешности ± 0,01 %;
- манометр избыточного давления грузопоршневой класса точности 0,01 МП-6,
диапазон от 0,04 до 0,6 МПа, пределы относительной погрешности ± 0,01 %;
- манометр избыточного давления грузопоршневой класса точности 0,01 МП-60,
диапазон от 0,1 до 6 МПа, пределы относительной погрешности ± 0,01 %;
- манометр избыточного давления грузопоршневой класса точности 0,01 МП-600,
диапазон от 1 до 60 МПа, пределы относительной погрешности ± 0,01 %;
- манометр абсолютного давления МПА – 15, диапазон от 0,133 до 13,3 кПа, пределы
абсолютной погрешности ± 6,65 Па; диапазон от 13,3 до 133 кПа, пределы абсолютной
погрешности ± 13,3 Па; диапазон от 133 до 400 кПа, пределы относительной погрешности ±
0,01%;
- вакуумметр грузопоршневой ВП, класс точности 0,02 диапазон от минус 100 до
0 кПа,
- вольтметр цифровой, диапазон от 0 до 20 В, пределы относительной погрешности
± 0,015 %;
- катушка электрического сопротивления Р331, 100 Ом, класс точности 0,01;
- магазин сопротивления, 111111,1 Ом, класс точности 0,02;
- источник питания Б5-71, диапазон от 0 до 30 В, пределы абсолютной погрешности
установки напряжения ± 200 мВ.
Возможно применение других эталонов, обеспечивающих соотношение погрешностей
эталонов к погрешности поверяемого преобразователя не хуже, чем 1:4.
Лист № 6
всего листов 6
Сведения о методиках (методах) измерений
Методика измерений приведена в документе «Датчики давления CROCUS Руководство
по эксплуатации 42128101.000.00 РЭ.»
Нормативные и технические документы, устанавливающие требования датчикам дав-
ления CROCUS
ГОСТ 22520-85 «Датчики давления, разрежения и разности давлений с электрическими
аналоговыми выходными сигналами ГСП. Общие технические условия».
ТУ 4212-079-00226253-2012 «ДАТЧИКИ ДАВЛЕНИЯ CROCUS. Технические усло-
вия».
Рекомендации по областям применения в сфере государственного регулирования обес-
печения единства измерений
Осуществление производственного контроля за соблюдением установленных законо-
дательством Российской Федерации требований промышленной безопасности к эксплуатации
опасного производственного объекта.
Изготовитель
ООО «Теплоприбор – Сенсор»
454047, г. Челябинск, ул. 2-я Павелецкая, 36
Тел. (351) 725-75-92, факс. (351) 725-76-29
Испытательный центр
ГЦИ СИ ФГУП "ВНИИМС"
119361, г. Москва, Г-361, ул. Озёрная, 46,
факс: (495) 437-5666
аттестат аккредитации № 30004-08
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииФ.В. Булыгин
М. П.«_____» ____________ 2013 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
