Приложение к свидетельству № 49636
об утверждении типа средств измерений
Лист № 1
всего листов 15
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Приборы цифровые электроизмерительные 2RD, 2RCD, 2RID, 1RIMD, 1RMD
Назначение средства измерений
Приборы цифровые электроизмерительные 2RD, 2RCD, 2RID, 1RIMD, 1RMD предна-
значены для измерения напряжения, силы постоянного и переменного тока, частоты, актив-
ной, реактивной и полной мощности в однофазных и трехфазных цепях переменного тока.
Описание средства измерений
Принцип измерения напряжения и силы тока приборами цифровыми электроизмери-
тельными 2RD, 2RCD, 2RID, 1RIMD, 1RMD (далее - приборы) основан на преобразовании
мгновенных значений входного сигнала в цифровую форму и последующем определении дей-
ствующего значения напряжения или силы тока путем вычисления среднеквадратического
значения. Для измерения частоты используется счетно-импульсный принцип.
Приборы состоят из входных цепей, аналого-цифрового преобразователя, микрокон-
троллера, индикатора, а также дополнительных узлов: интерфейса RS-485, аналоговых выхо-
дов. На лицевой панели приборов расположен цифровой индикатор и кнопки управления. На
задней панели расположены вводы питания
прибора, измерительные входы, выводы интер-
фейса RS-485 и аналоговые выходы. Перечисленные входы и выходы гальванически разделе-
ны.
Приборы отличаются друг от друга техническими и метрологическими характеристика-
ми.
Конструкция приборов выполнена таким образом, что доступ к внутренним частям воз-
можен только при нарушении этикетки, наклеенной на боковую поверхность корпуса прибо-ра.
Общий вид приборов показан на рисунке 1.
Программное обеспечение
Программное обеспечение (ПО) приборов встроено в защищённую от записи память
микроконтроллера, что исключает возможность его несанкционированной настройки и вме-
шательства, приводящим к искажению результатов измерений. Метрологические характери-
стики приборов с учетом погрешности, вносимой ПО, представлены в таблице 2 – таблице 12.
Суммарная погрешность приборов с учетом погрешности, вносимой ПО, не превышает пре-
делов допускаемой погрешности. Идентификационные данные программного обеспечения
приборов цифровых электроизмерительных 2RD, 2RCD, 2RID, 1RIMD, 1RMD представлены в
таблице 1.
Модификация прибора
Цифровой
идентификатор
ПО
0x2B04
Checksum 16
0xF179
Checksum 16
Таблица 1 – Идентификационные данные встроенного ПО приборов.
Идентификаци- Номер
онное наимено- версии
вание ПОПО
Алгоритм вычис-
ления цифрового
идентификатора
ПО
2RD
¨
A
¨¨¨¨
-
2RD
¨
T
¨¨¨¨
-
BY50008.7
2RD
¨
V
¨¨¨¨
-
BY50007.6
0x792C
Checksum 16
2RСD
¨
V
¨¨¨
800-
2RID
¨
V
¨¨¨
600-
BY500031.0
Лист № 2
всего листов 15
Модификация прибора
Цифровой
идентификатор
ПО
Окончание таблицы 1
Идентификаци- Номер
онное наимено- версии
вание ПОПО
Алгоритм вычис-
ления цифрового
идентификатора
ПО
1RIMD2A
1RIMD2V
1RIMD2AV
1RIMDVF250
1RIMD23AV
1RMD2A
1RMD2V
BY5000 4.5
BY5000 3.5
BY4900 7.5
BY1800 8.6
BY4500 52.4
BY5000 2.4
BY50001.4
0xCA0B
0x8DD4
0xE2CC
0xAFAA
0x3EA0
0x1EC3
0x01CA
Checksum 16
Checksum 16
Checksum 16
Checksum 16
Checksum 16
Checksum 16
Checksum 16
Уровень защиты программного обеспечения СИ от непреднамеренных и преднамерен-
ных изменений «А» по МИ 3286-2010.
Рисунок 1 - Структура условного обозначения приборов 1RMD
1RMD
¨
Код предела (диапазона) измерений и измеряемой величины:
2V230 – 500 В или 100 В напряжения постоянного и переменного тока;
2V100 – 10 В напряжения постоянного и переменного тока;
2V101 –1 В напряжения постоянного и переменного тока;
Т230-001 – 1 мА силы постоянного тока;
Т230-005 – 5 мА силы постоянного тока;
Т230-010 – 10 мА силы постоянного тока;
Т230-020 – 20 мА силы постоянного тока;
Т230-424 – от 4 до 20 мА силы постоянного тока;
А230– 5мА силы постоянного и переменного тока.
Код типа подключения измерительных входов прибора:
2 – однофазное подключение;
23 – трехфазное подключение.
Код измеряемой физической величины:
V – напряжение переменного тока;
A – сила переменного тока;
AV – напряжение и сила переменного тока;
VF250 – напряжение переменного тока и частота напряжения переменного тока.
1RIMD
¨¨
Рисунок 2 - Структура условного обозначения приборов 1RIMD
Лист № 3
всего листов 15
Код напряжения питания:
-24 – 24 В переменного тока;
110 – 110 В переменного тока;
230 – 230 В переменного тока;
-P1 – от 22 В до 36 В переменного тока и от 19 В до 70 В постоянного тока;
-P2 – от 44 В до 130 В переменного тока и от 70 В до 240 В постоянного тока.
Код высоты цифр индикатора:
- – высота цифр 8 мм (для приборов размером 48 х 48), для остальных модификаций 14
мм;
G – высота цифр 20 мм.
Код типа прибора:
А – амперметр;
V – вольтметр;
T – миллиамперметр
Код габаритных размеров лицевой панели, мм:
36 – 36 x 72;
72 – 72 x 72;
48 – 48 x 96;
96 – 96 x 96;
488 – 48 x 48.
Код дополнительных функций:
420 – аналоговый выход постоянного тока 4-20 мА;
-RS – интерфейс RS485;
LBR – возможность регулировки яркости дисплея.
Код наличия релейного выхода:
- – релейный выход отсутствует;
S – релейный выход установлен.
Код предела (диапазона) измерений:
100 – 500 В или 100 В;
101 – 10 В или 1 В;
001 – 1 мА;
010 – 10 мА;
420 – 4-20 мА;
005 – 5 мА;
020 – 20 мА.
2RD
¨¨¨¨¨¨¨
Рисунок 3 - Структура условного обозначения приборов 2RD
Лист № 4
всего листов 15
Код напряжения питания:
-24 – 24 В переменного тока;
110 – 110 В переменного тока;
230 – 230 В переменного тока;
-P1 – от 22 В до 36 В переменного тока и от 19 В до 70 В постоянного тока;
-P2 – от 44 В до 130 В переменного тока и от 70 В до 240 В постоянного тока.
Код наличия релейного выхода:
- – релейный выход отсутствует;
S – релейный выход установлен.
Код высоты цифр индикатора:
- – высота цифр 14 мм;
G – высота цифр 20 мм.
Код типа прибора:
V – вольтметр.
Код габаритных размеров лицевой панели, мм:
36 – 36 x 72;
72 – 72 x 72;
48 – 48 x 96;
96 – 96 x 96.
Рисунок 4 - Структура условного обозначения приборов 2RСD
Код дополнительных функций:
420 – аналоговый выход постоянного тока 4-20 мА;
-RS – интерфейс RS485;
LBR – возможность регулировки яркости дисплея.
Код предела (диапазона) измерений:
800 – 800 В постоянного тока.
2RСD
¨
V
¨¨¨
800
¨
Лист № 5
всего листов 15
Код наличия релейного выхода:
- – релейный выход отсутствует;
S – релейный выход установлен.
Код высоты цифр индикатора:
- – высота цифр 14 мм;
G – высота цифр 20 мм.
Код типа прибора:
V – вольтметр.
Код габаритных размеров лицевой панели, мм:
36 – 36 x 72;
72 – 72 x 72;
48 – 48 x 96;
96 – 96 x 96.
Код дополнительных функций:
420 – аналоговый выход постоянного тока 4-20 мА;
-RS – интерфейс RS485;
LBR – возможность регулировки яркости дисплея.
Код напряжения питания:
-24 – 24 В переменного тока;
110 – 110 В переменного тока;
230 – 230 В переменного тока;
-P1 – от 22 В до 36 В переменного тока и от 19 В до 70 В постоянного тока;
-P2 – от 44 В до 130 В переменного тока и от 70 В до 240 В постоянного тока.
Код предела (диапазона) измерений:
600 – 600 В переменного тока.
2RID
¨
V
¨¨¨
600
¨
Рисунок 5 - Структура условного обозначения приборов 2RID
Лист № 6
всего листов 15

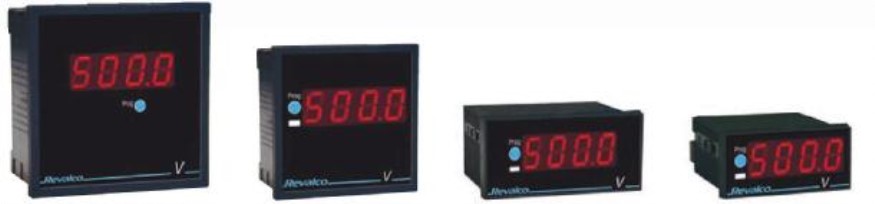

Рисунок 6 – Фотографии общего вида приборов цифровых электроизмерительных 2RD,
2RCD, 2RID
Рисунок 7 – Фотографии общего вида приборов цифровых электроизмерительных 1RIMD,
1RMD
Метрологические и технические характеристики
Таблица 2 – Технические характеристики приборов цифровых электроизмерительных моди-
фикаций 2RD
¨
A
¨¨¨¨¨
ПараметрЗначение
Пределы допускаемой основной абсолютной погрешно-
± (0,5
×
X
п
+ 2 емр)
сти измерения силы переменного тока и напряжения
внешнего шунта при измерении силы постоянного тока
Пределы допускаемой дополнительной относительной0,015 %
погрешности, вызванной отклонением температуры от
нормальной (20 ± 1 °С), в диапазоне рабочих темпера-
тур, %, на 1 °С
Номинальное значение силы переменного тока, I
н
, А5
Номинальное входное напряжение внешнего шунта 60
при измерении силы постоянного тока, U
н
, мВ
Диапазон измеряемого входного сигнала:(0,01…1,1)·Х
н
Напряжение питания постоянного тока или перемен-
ного тока частотой от 50 до 60 Гц:
- для 2RD
¨
A-24
¨¨¨¨
24 В ± 10 % переменного тока;
- для 2RD
¨
A110
¨¨¨¨
110 В ± 10 % переменного тока;
- для 2RD
¨
A230
¨¨¨¨
230 В ± 10 % переменного тока;
- для 2RD
¨
A-P1
¨¨¨¨
от 22 В до 36 В переменного тока
(от 19 В до 70 В постоянного тока);
- для 2RD
¨
A-Р2
¨¨¨¨
от 44 В до 130 В переменного тока
(от 70 В до 240 В постоянного тока).
Условия эксплуатации для приборов
- температура окружающего воздуха, °Сот минус 10 до 55
- относительная влажность, % 95 при 35 °С
Средняя наработка на отказ, ч 100000
Средний срок службы, лет 20
Лист № 7
всего листов 15
Примечания:
1)Х
п
– предельное значение силы переменного тока или напряжения внешнего шунта
при измерении силы постоянного тока, равное конечному
значению
диапазона измеряемой
величины.
2)Х
н
- номинальное значение силы переменного тока или напряжения внешнего шунта
при измерении силы постоянного тока.
Таблица 3 – Технические характеристики приборов цифровых электроизмерительных моди-
фикаций 2RD
¨
V
¨¨¨¨¨
ПараметрЗначение
Пределы допускаемой основной абсолютной по-
± (0,5
×
U
п
+ 2 емр)
грешности измерения напряжения переменного (по-
стоянного) тока
Пределы допускаемой дополнительной относитель-0,015 %
ной погрешности, вызванной отклонением темпера-
туры от нормальной (20 ± 1 °С), в диапазоне рабо-
чих температур, %, на 1 °С
Номинальное значение напряжения переменного1; 10; 100; 500
(постоянного) тока, U
н
, В
Диапазон измеряемого входного сигнала, В(0,01…1,05)·U
н
Диапазон частот измеряемого напряжения перемен- от 0 до 200
ного тока, Гц
Напряжение питания постоянного тока или пере-
менного тока частотой от 50 до 60 Гц:
- для 2RD
¨
V-24
¨¨¨¨
24 В ± 10 % переменного тока;
- для 2RD
¨
V110
¨¨¨¨
110 В ± 10 % переменного тока;
- для 2RD
¨
V230
¨¨¨¨
230 В ± 10 % переменного тока;
- для 2RD
¨
V-P1
¨¨¨¨
от 22 В до 36 В переменного тока
(от 19 В до 70 В постоянного тока);
- для 2RD
¨
V-Р2
¨¨¨¨
от 44 В до 130 В переменного тока
(от 70 В до 240 В постоянного тока).
Условия эксплуатации для приборов
- температура окружающего воздуха, °Сот trial 10 до 55 -
относительная влажность, % 95 при 35 °С
Средняя наработка на отказ, ч 100000
Средний срок службы, лет 20
Примечание
U
п
– предельное значение напряжения переменного (постоянного) тока, равное конечному
значению диапазона измеряемой величины.
Таблица 4 – Технические характеристики приборов цифровых электроизмерительных моди-
фикаций 2RD
¨
T
¨¨¨¨¨
ПараметрЗначение
Пределы допускаемой основной абсолютной погреш-
± (0,5
×
I
п
+ 2 емр)
ности измерения силы постоянного тока
Пределы допускаемой дополнительной относительной0,015 %
погрешности, вызванной отклонением температуры от
нормальной (20 ± 1 °С), в диапазоне рабочих темпера-
тур, %, на 1 °С
Номинальное значение силы постоянного тока, I
н
, мА1; 5; 10; 20
Диапазон измеряемой силы постоянного тока (0,01…1,5)·I
н
Лист № 8
всего листов 15
ПараметрЗначение
Напряжение питания постоянного тока или перемен-
ного тока частотой от 50 до 60 Гц:
- для 2RD
¨
T -24
¨¨¨¨
24 В ± 10 % переменного тока;
- для 2RD
¨
T 110
¨¨¨¨
110 В ± 10 % переменного тока;
- для 2RD
¨
T 230
¨¨¨¨
230 В ± 10 % переменного тока;
- для 2RD
¨
T -P1
¨¨¨¨
от 22 В до 36 В переменного тока
(от 19 В до 70 В постоянного тока);
- для 2RD
¨
T -Р2
¨¨¨¨
от 44 В до 130 В переменного тока
(от 70 В до 240 В постоянного тока).
Условия эксплуатации для приборов
- температура окружающего воздуха, °Сот минус 10 до 55
- относительная влажность, % 95 при 35 °С
Средняя наработка на отказ, ч 100000
Средний срок службы, лет 20
Примечание
I
п
– предельное значение силы постоянного тока, равное конечному значению диапазона изме-
ряемой величины.
Таблица 5 – Технические характеристики приборов цифровых электроизмерительных моди-
фикаций 2RСD
¨
V
¨¨¨
800
¨
ПараметрЗначение
Пределы допускаемой основной абсолютной по-
± (0,5
×
U
п
+ 2 емр)
грешности измерения напряжения постоянного тока
, В
Пределы допускаемой дополнительной относитель-0,015 %
ной погрешности, вызванной отклонением темпера-
туры от нормальной (20 ± 1 °С), в диапазоне рабо-
чих температур, %, на 1 °С
Номинальное значение напряжения постоянного то-800
ка, U
н
, В
Диапазон измеряемого входного сигнала, В(0,01…1,05)·U
н
Напряжение питания постоянного тока или пере-
менного тока частотой от 50 до 60 Гц:
- для 2RCD
¨
V-24
¨¨
800
¨
24 В ± 10 % переменного тока;
- для 2RCD
¨
V110
¨¨
800
¨
110 В ± 10 % переменного тока;
- для 2RCD
¨
V230
¨¨
800
¨
230 В ± 10 % переменного тока;
- для 2RCD
¨
V-P1
¨¨
800
¨
от 22 В до 36 В переменного тока
(от 19 В до 70 В постоянного тока);
- для 2RCD
¨
V-Р2
¨¨
800
¨
от 44 В до 130 В переменного тока
(от 70 В до 240 В постоянного тока).
Условия эксплуатации для приборов
- температура окружающего воздуха, °Сот минус 10 до 55
- относительная влажность, % 95 при 35 °С
Средняя наработка на отказ, ч 100000
Средний срок службы, лет 20
Примечание
U
п
– предельное значение напряжения переменного (постоянного) тока, равное конечному
значению диапазона измеряемой величины.
Лист № 9
всего листов 15
Таблица 6 – Технические характеристики приборов цифровых электроизмерительных моди-
фикаций 2RID
¨
V
¨¨¨
600
¨
ПараметрЗначение
Пределы допускаемой основной абсолютной погреш-
± (0,5
×
U
п
+ 2 емр)
ности измерения напряжения переменного тока, В
Пределы допускаемой дополнительной относительной0,015 %
погрешности, вызванной отклонением температуры от
нормальной (20 ± 1 °С), в диапазоне рабочих темпера-
тур, %, на 1 °С
Номинальное значение напряжения переменного тока,600
U
н
, В
Диапазон частот измеряемого напряжения переменно-от 0 до 100
го тока, Гц
Диапазон измеряемого входного сигнала, В(0,01…1,05)·U
н
Напряжение питания постоянного тока или перемен-
ного тока частотой от 50 до 60 Гц:
- для 2RID
¨
V-24
¨¨
600
¨
24 В ± 10 % переменного тока;
- для 2RID
¨
V110
¨¨
600
¨
110 В ± 10 % переменного тока;
- для 2RID
¨
V230
¨¨
600
¨
230 В ± 10 % переменного тока;
- для 2RID
¨
V-P1
¨¨
600
¨
от 22 В до 36 В переменного тока
(от 19 В до 70 В постоянного тока);
- для 2RID
¨
V-Р2
¨¨
600
¨
от 44 В до 130 В переменного тока
(от 70 В до 240 В постоянного тока).
Условия эксплуатации для приборов
- температура окружающего воздуха, °Сот минус 10 до 55
- относительная влажность, % 95 при 35 °С
Средняя наработка на отказ, ч 100000
Средний срок службы, лет 20
Примечание
U
п
– предельное значение напряжения переменного (постоянного) тока, равное конечному
значению диапазона измеряемой величины.
Таблица 7 – Технические характеристики приборов цифровых электроизмерительных моди-
фикаций 1RIMD2A
ПараметрЗначение
Пределы допускаемой основной абсолютной погрешно- ± (0,005·I
п
+ 2 емр)
сти измерения силы переменного тока, А
Пределы допускаемой дополнительной относительной0,015 %
погрешности, вызванной отклонением температуры от
нормальной (20 ± 1 °С), в диапазоне рабочих температур,
%, на 1 °С
Номинальное значение силы переменного тока, I
н
, А5
Диапазон измеряемого входного сигнала (0,01…1,05)·I
н
Диапазон частот измеряемой силы переменного тока, Гц от 0 до 200
Напряжение питания постоянного тока или переменного 24 В ± 10 % переменного тока;
тока частотой от 50 до 60 Гц 110 В ± 10 % переменного тока;
230 В ± 10 % переменного тока;
от 22 В до 36 В переменного тока
(от 19 В до 70 В постоянного тока);
от 44 В до 130 В переменного тока
(от 70 В до 240 В постоянного тока).
Условия эксплуатации для приборов
- температура окружающего воздуха, °Сот минус 10 до 55
- относительная влажность, % 95 при 35 °С
Лист № 10
всего листов 15
ПараметрЗначение
Средняя наработка на отказ, ч 100000
Средний срок службы, лет 20
Примечание
I
п
- предельное значение силы переменного тока, равное конечному значению диапазона изме-
ряемой величины
Таблица 8 – Технические характеристики приборов цифровых электроизмерительных моди-
фикаций 1RIMD2V
ПараметрЗначение
Пределы допускаемой основной приведенной
(1)
по- ± (0,005·U
п
+ 2 емр)
грешности, %
Пределы допускаемой дополнительной относительной0,015 %
погрешности, вызванной отклонением температуры от
нормальной (20 ± 1 °С), в диапазоне рабочих темпера-
тур, %, на 1 °С
Номинальное значение напряжения переменного тока,500
U
н
, В
Диапазон измеряемого входного сигнала(0,01…1,05)·U
н
Диапазон частот измеряемого переменного тока, Гц от 0 до 200
Напряжение питания постоянного тока или перемен- 24 В ± 10 % переменного тока;
ного тока частотой от 50 до 60 Гц 110 В ± 10 % переменного тока;
230 В ± 10 % переменного тока;
от 22 В до 36 В переменного тока
(от 19 В до 70 В постоянного тока);
от 44 В до 130 В переменного тока
(от 70 В до 240 В постоянного тока).
Условия эксплуатации для приборов
- температура окружающего воздуха, °Сот минус 10 до 55
- относительная влажность, % 95 при 35 °С
Средняя наработка на отказ, ч100000
Средний срок службы, лет 20
Примечание
U
п
- предельное значение напряжения переменного тока, равное конечному значению диапа-
зона измеряемой величины.
Таблица 9 – Технические характеристики приборов цифровых электроизмерительных моди-
фикаций 1RIMD2АV
ПараметрЗначение
Пределы допускаемой основной абсолютной погреш- ± (0,005·U
п
+ 2 емр)
ности измерения напряжения переменного тока, В
Пределы допускаемой основной абсолютной погреш-± (0,005·I
п
+ 2 емр)
ности измерения силы переменного тока, А
Пределы допускаемой дополнительной относительной0,015 %
погрешности, вызванной отклонением температуры от
нормальной (20 ± 1 °С), в диапазоне рабочих темпера-
тур, %, на 1 °С
Номинальное значение напряжения переменного тока,500
U
н
, В
Номинальное значение силы переменного тока, I
н
, А5
Диапазон измеряемого напряжения переменного тока, (0,01…1,05)·U
н
В
Диапазон измеряемой силы переменного тока, А(0,01…1,1)·I
н
Диапазон частот измеряемого переменного тока, Гц от 0 до 100
Лист № 11
всего листов 15
ПараметрЗначение
Напряжение питания постоянного тока или перемен- 24 В ± 10 % переменного тока;
ного тока частотой от 50 Гц до 60 Гц 110 В ± 10 % переменного тока;
230 В ± 10 % переменного тока;
от 22 В до 36 В переменного тока
(от 19 В до 70 В постоянного тока);
от 44 В до 130 В переменного тока
(от 70 В до 240 В постоянного тока).
Условия эксплуатации для приборов
- температура окружающего воздуха, °Сот минус 10 до 55
- относительная влажность, % 95 при 35 °С
Средняя наработка на отказ, ч 100000
Средний срок службы, лет 20
Примечание
U
п
, I
п
- предельное значение напряжения (силы) переменного тока, равное конечному значению
диапазона измеряемой величины.
Таблица 10 – Технические характеристики приборов цифровых электроизмерительных моди-
фикаций 1RIMD23АV
ПараметрЗначение
Пределы допускаемой основной абсолютной погрешно- ± (0,005·U
п
+ 2 емр)
сти измерения напряжения переменного тока, В
Пределы допускаемой дополнительной относительной0,015 %
погрешности, вызванной отклонением температуры от
нормальной (20 ± 1 °С), в диапазоне рабочих темпера-
тур, %, на 1 °С
Диапазон измерения напряжения переменного тока, Вот 150 до 260 В фаза-нейтраль
(от 260 до 450В фаза-фаза)
Диапазон измерения силы переменного тока, А0,05 до 6
Диапазон частот измерения напряжения (силы) пере- от 40 до 400
менного тока, Гц
Напряжение питанияот 150 В до 260 В переменного тока
(фаза-нейтраль), диапазон частоты
от 40 до 400 Гц
Условия эксплуатации для приборов
- температура окружающего воздуха, °Сот минус 10 до 55
- относительная влажность, % 95 при 35 °С
Средняя наработка на отказ, ч 100000
Средний срок службы, лет 20
Примечание
U
п
, I
п
- предельное значение напряжения (силы) переменного тока, равное конечному значе-
нию диапазона измеряемой величины.
Таблица 11 – Технические характеристики приборов цифровых электроизмерительных моди-
фикаций 1RMD2V230, 1RMD2V100, 1RMD2V101
ПараметрЗначениеМодификация
Пределы допускаемой основной абсо- ± (0,005·U
п
+ 2 емр) 1RMD2V230,
лютной погрешности измерения напря- 1RMD2V100,
жения переменного тока, В 1RMD2V101
Пределы допускаемой дополнительной 0,015 %
относительной погрешности, вызванной
отклонением температуры от нормаль-
ной (20 ± 1 °С), в диапазоне рабочих тем-
ператур, %, на 1 °С
Диапазон измеряемого входного сигнала(0,01…1,05)·U
н
Лист № 12
всего листов 15
ПараметрЗначениеМодификация
Диапазон частот измеряемого напряже- от 0 до 200 1RMD2V230,
ния переменного тока, Гц 1RMD2V100,
1RMD2V101
Номинальное значение напряжения пе-500; 1001RMD2V230
ременного тока, U
н
, В 101RMD2V100
11RMD2V101
Напряжение питания постоянного тока24 В ± 10 % переменного тока; 1RMD2V230,
или переменного тока частотой от 50 до 110 В ± 10 % переменного тока; 1RMD2V100,
60 Гц 230 В ± 10 % переменного тока;1RMD2V101
от 22 В до 36 В переменного тока
(от 19 В до 70 В постоянного тока);
от 44 В до 130 В переменного тока
(от 70 В до 240 В постоянного тока).
Условия эксплуатации для приборов
- температура окружающего воздуха, °Сот минус 10 до 55
- относительная влажность, % 95 при 35 °С
Средняя наработка на отказ, ч 100000
Средний срок службы, лет 20
Примечание
U
п
- предельное значение напряжения переменного тока, равное конечному значению диапазона
измеряемой величины.
Таблица 12 – Технические характеристики приборов цифровых электроизмерительных моди-
фикаций 1RMD2A230, 1RMD2Т230-001, 1RMD2Т230-005, 1RMD2Т230-010, 1RMD2Т230-020,
1RMD2Т230-424
ПараметрЗначениеМодификация
Пределы допускаемой основной аб- ± (0,005·U
п
+ 1RMD2A230,
солютной погрешности измерения + 2 емр) 1RMD2Т230-001,
силы переменного тока, В 1RMD2Т230-005,
Пределы допускаемой дополнитель- 0,015 % 1RMD2Т230-010,
ной относительной погрешности, вы- 1RMD2Т230-020,
званной отклонением температуры от 1RMD2Т230-424
нормальной (20 ± 1 °С), в диапазоне
рабочих температур, %, на 1 °С
Диапазон измеряемого входного сиг-(0,01…1,05)·I
н
нала
Диапазон частот измеряемой силыот 0 до 200
переменного тока, Гц
Номинальное значение силы посто-5 А (60 мВ)1RMD2A230,
янного тока тока, I
н
, В1 мА; 1RMD2Т230-001,
5 мА;1RMD2Т230-005,
10 мА;1RMD2Т230-010,
20 мА;1RMD2Т230-020,
от 4 до 20 мА; 1RMD2Т230-424
Напряжение питания постоянного24 В ± 10 % переменного тока;1RMD2A230,
тока или переменного тока частотой 110 В ± 10 % переменного тока; 1RMD2Т230-001,
от 50 до 60 Гц 230 В ± 10 % переменного тока; 1RMD2Т230-005,
от 22 В до 36 В переменного тока 1RMD2Т230-010,
(от 19 В до 70 В постоянного тока); 1RMD2Т230-020,
от 44 В до 130 В переменного тока 1RMD2Т230-424
(от 70 В до 240 В постоянного тока).
Условия эксплуатации для приборов
- температура окружающего воздуха,от минус 10 до 55
°С 95 при 35 °С
- относительная влажность, %
Лист № 13
всего листов 15
ПараметрЗначениеМодификация
Средняя наработка на отказ, ч 100000
Средний срок службы, лет20
Примечание
U
п
- предельное значение напряжения переменного тока, равное конечному значению диапазона
измеряемой величины.
Код размеров
Модификации
Масса,
кг, не более
36
36
´
72
´
87
0,25
72
72
´
72
´
87
0,3
48
48
´
96
´
87
0,35
96
96
´
96
´
87
0,35
Таблица 13 – Габаритные размеры и масса
Габаритные размеры
(высота
´
ширина
´
длина),
мм, не более
2RD36
¨¨¨¨¨¨
;
2RСD36V
¨¨¨
800
¨
;
2RID36V
¨¨¨
600
¨
2RD72
¨¨¨¨¨¨
;
2RСD72V
¨¨¨
800
¨
;
2RID72V
¨¨¨
600
¨
2RD48
¨¨¨¨¨¨
;
2RСD48V
¨¨¨
800
¨
;
2RID48V
¨¨¨
600
¨
2RD96
¨¨¨¨¨¨
;
2RСD96V
¨¨¨
800
¨
;
2RID96V
¨¨¨
600
¨
488
-
-
2RD488
¨¨¨¨¨¨
1RMD
¨
1RIMD
¨¨
78
´
48
´
87
85
´
35
´
63
85
´
35
´
63
0,32
0,3
0,3
Знак утверждения типа
Знак утверждения типа наносится типографским способом на титульный лист руково-
дства по эксплуатации и паспорта и методом лазерной маркировки на лицевую панель прибо-
ров цифровых электроизмерительных 2RD, 2RCD, 2RID, 1RIMD, 1RMD.
Комплектность средства измерений
Таблица 14 – Комплект поставки приборов цифровых электроизмерительных 2RD, 2RCD,
2RID, 1RIMD, 1RMD
НаименованиеКоличество
Прибор цифровой электроизмерительный 2RD, 2RCD, 2RID, 1RIMD, 1RMD 1 шт.
Руководство по эксплуатации 1 шт.
Методика поверки 1 шт.
Поверка
осуществляется по документу «Приборы цифровые электроизмерительные 2RD, 2RCD, 2RID,
1RIMD, 1RMD. Методика поверки. МП-356/447-2012», утвержденному ГЦИ СИ ФБУ
«Рос-
тест-Москва» 10 октября 2012 г. и входящему в комплект поставки.
Перечень основных средств, применяемых при поверке, указан в таблице 15.
Лист № 14
всего листов 15
20 Гц – 1 кГц
Напряжение
постоянного
тока
33 – 329,999 В
5520А
Напряжение
переменного
тока
Таблица 15 – Основные средства, применяемые при поверке
Наименование
Тип воспроизво- Предел (диапазон) Пределы допускаемой
прибора димой вели- воспроизведения (измерения) абсолютной погрешности
чины
0 – 3,29999 мА
±
(0,01·10
-2
·I + 0,05 мкА)
Сила0 – 32,9999 мА
±
(0,01·10
-2
·I + 0,25 мкА)
постоянного0 – 329,999 мА
±
(0,01·10
-2
·I + 25 мкА)
тока0 – 1,09999 А
±
(0,02·10
-2
·I + 4 мкА)
0 – 10,9999 А
±
(0,05·10
-2
·I + 440 мкА)
3,2999 мА
±
(0,1·10
-2
·I + 0,15 мкА)
Сила
32,999 мА
±
(0,04·10
-2
·I + 2 мкА)
переменного
329,999 мА
±
(0,04·10
-2
·I + 20 мкА)
Калибратор
тока
2,99999 А
±
(0,06·10
-2
·I + 100 мкА)
универсаль-
3 – 10,9999 А 45 Гц – 100 Гц
±
(0,06·10
-2
·I + 2 мА)
ный Fluke
0 –
3
,299999 В
±
(0,0011·10
-2
·U + 2 мкВ)
0 – 32,99999 В
±
(0,0012·10
-2
·U + 20 мкВ)
30 – 329,9999 В
±
(0,0018·10
-2
·U + 0,15 мВ)
100 – 1020,000 В
±
(0,0018·10
-2
·U + 1,5 мВ)
1,0 – 32,999 мВ
±
(0,02·10
-2
·U + 5,9 мкВ)
33 – 329,999 мВ
±
(0,016·10
-2
·U + 8,2 мкВ)
0,33 – 3,29999 В20 Гц – 20 кГц
±
(0,019·10
-2
·U + 59,3 мкВ)
3,3 – 32,9999 В
±
(0,024·10
-2
·U + 593,9 мкВ)
±
(0,025·10
-2
·U + 5940 мкВ)
330
– 1020 В20 Гц –
10 кГц
±
(0,03·10
-2
·U + 10200 мкВ)
Примечания:
1. I – значение воспроизводимой (измеряемой) силы тока;
2. U – значение воспроизводимого (измеряемого) напряжения;
3. F – значение воспроизводимой частоты.
Сведения о методиках (методах) измерений
Методы измерений с помощью приборов цифровых электроизмерительных 2RD, 2RCD,
2RID, 1RIMD, 1RMD указаны в документе:
1) Приборы цифровые электроизмерительные 2RD, 2RCD, 2RID, 1RIMD, 1RMD. Руко-
водство по эксплуатации.
Нормативные и технические документы, устанавливающие требования к приборам
цифровым электроизмерительным 2RD, 2RCD, 2RID, 1RIMD, 1RMD
1) Приборы цифровые электроизмерительные 2RD, 2RCD, 2RID, 1RIMD, 1RMD,
PD194F. Руководство по эксплуатации.
2) ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие
технические условия.
3) МИ 1940-88 Государственная поверочная схема для средств измерений силы пере-
менного электрического тока от 1
×
10
-8
до 25 А в диапазоне частот 20
¸
1
×
10
6
Гц.
4) МИ 1935-88 Государственная поверочная схема для средств измерений электрическо-
го напряжения до 1000 В в диапазоне частот 1
×
10
-2
¸
3
×
10
9
Гц.
Рекомендации по областям применения в сфере государственного регулирования обес-
печения единства измерений
Выполнение работ по оценке соответствия промышленной продукции и продукции других
видов, а также иных объектов установленным законодательством Российской Федерации обя-
зательным требованиям.
Лист № 15
всего листов 15
Изготовитель
Фирма «REVALCO s.r.l.», Италия,
Via Giorgio Stephenson, 90 20157 Milano.
Е-mail:
Заявитель
Общество с ограниченной ответственностью «Юнисерт»
(
ООО «Юнисерт»), г. Москва.
Адрес: 115419 г. Москва, ул. Орджоникидзе 11, стр. 3, офис 19.
Испытательный центр
ГЦ
И
СИ ФБУ «Ростест-Москва»
117418, г. Москва, Нахимовский проспект, д.31
Тел. (495) 544-00-00;
Аттестат аккредитации № 30010-10 от 15.03.2010
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологии________________Ф.В.Булыгин
М.п.«____»_____________2013 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
