Номер госреестра:
52511-13
Наименование СИ:
Весы конвейерные
Обозначение типа:
ВКТ-Лента
Производитель:
ООО "Торгово-производственная компания "Магистраль", г.Горно-Алтайск
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
23.01.2018
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 49624
об утверждении типа средств измерений
Лист № 1
всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Весы конвейерные ВКТ-Лента
Назначение средства измерений
Весы конвейерные ВКТ-Лента предназначены для измерения массы сыпучих материа-
лов, транспортируемых ленточным конвейером.
Описание средства измерений
Весы состоят из грузоприемного устройства (ГПУ) со встроенными весоизмеритель-
ными тензорезисторными датчиками, микропроцессорного контроллера и датчика скорости.
ГПУ весов встраивается в стационарные ленточные конвейеры по ГОСТ 22644 с жесткой ра-
мой. Весовая платформа весов опирается на четыре тензодатчика и может включать от одной
до четырех роликоопор.
В конструкции весов применены датчики типов HBS; BSA (пр–во ф. «CAS Corporation
Ltd», Р.Корея, г/реестр 51261-12); Z6 (пр-во ф. «Hottinger Baldwin Messtechnik GmbH», Герма-
ния, г/реестр 15400-07). В зависимости от требуемой функциональности микропроцессорного
контроллера в составе весов используется либо интегратор BW100 либо BW500 (пр-во ф.
«Siemens Milltronics Process Instruments Inc.», Канада). Для преобразования значения скорости
движения
конвейерной ленты в
электрический
сигнал используется датчик скорости ДС-05
(пр-во ООО «ТПК «Магистраль», Россия).
Принцип действия весов заключается в преобразовании деформации упругого элемен-
та тензодатчика, возникающей под действием силы тяжести взвешиваемого груза в электри-
ческий сигнал, а также измерения скорости движения конвейерной ленты с помощью датчика
скорости, с последующим их преобразованием в цифровой вид микропроцессорным контрол-
лером, осуществлении накопления, обработки результатов измерений и их отображения в еди-
ницах измерения веса на операционной панели интегратора.
Общий вид весов ВКТ-Лента представлен на рисунке 1.

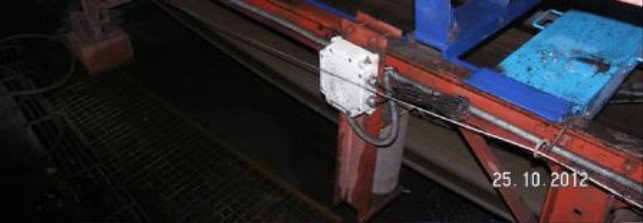

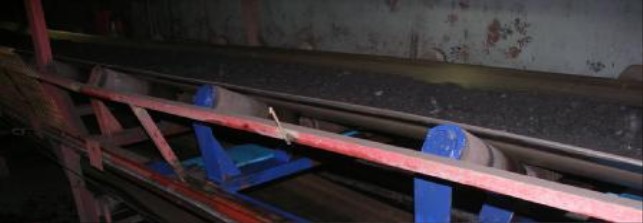

Рис. 1 Общий вид весов
Модификации весов отличаются производительностью весов, шириной конвейерной
ленты и габаритными размерами ГПУ.
Лист № 2
всего листов 4
Форма маркировки весов:
ВКТ - Лента
- XХ
– Z6
при комплектации датчиками Z6 (HBM)
значение наибольшей производительности весов, т/ч
обозначение весов
Наименование
ПО
P900
2.07
__
P900
3.08.00
__
Идентификационные данные ПО представлены в таблице 1
Таблица 1
Идентифи-
кационное
наименова-
ние ПО
Номер версии
(идентификаци-
онный номер)
ПО
Алгоритм вычис-
ления цифрового
идентификатора
ПО
Встроенное ПО
BW100
Встроенное ПО
BW500
Цифровой идентифика-
тор ПО (контрольная
сумма исполняемого
кода)
Отсутствует, исполняе-
мый код недоступен
Отсутствует, исполняе-
мый код недоступен
Защита ПО прибора от преднамеренных и непреднамеренных изменений соответствует уров-
ню «А» по МИ 3286-2010.
Метрологические и технические характеристики
• Пределы допускаемой погрешности по ГОСТ 30124, % от измеряемой массы……±0,5; ±1; ±2 •
Предельные значения линейной плотности, значения наибольшей производительности, наи-
меньшего предела взвешивания весов, ширина конвейерной ленты приведены в табл. 2.
Программное обеспечение
Программное обеспечение (далее ПО) интеграторов BW100/BW500 является встроен-
ным и полностью метрологически значимым. Идентификационным признаком ПО служит
номер версии, который высвечивается на дисплее при введении параметра 900 (P900). Защита
от несанкционированного доступа к ПО, настройкам и данным измерений обеспечивается:
для интегратора BW500 пломбированием передней панели корпуса интегратора, скрывающей
переключатель входа в режим настроек, для интегратора BW100 - защитой паролем, который
запрашивается при входе в режим настроек (параметр 000 (Р000). Общий вид интеграторов и
место пломбирования представлены на рисунке 2а и 2б.

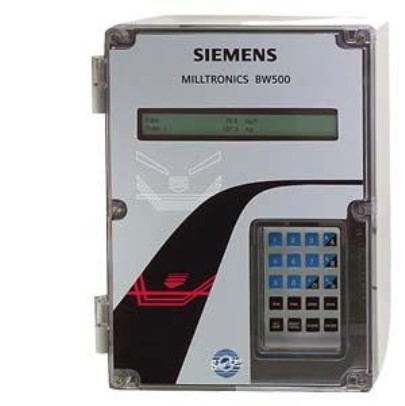

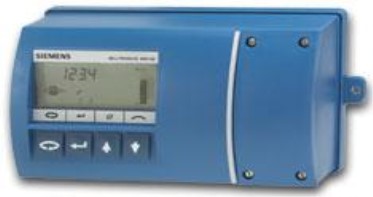

Рис. 2а Интегратор BW500Рис. 2б Интегратор BW100
Лист № 3
всего листов 4
Модификация ве-
сов
Ширина
ленты, мм
1700 ÷ 4000
200
Таблица 2
ВКТ-Лента-250
ВКТ-Лента -500
ВКТ-Лента -1000
ВКТ-Лента -2500
ВКТ-Лента -5000
ВКТ-Лента -5600
650/800
800/1000
1000/1200
1200/1400
1400/1600
1600/2000
Наибольшая
производи-
тельность
весов, т/ч
250
500
1000
2500
5000
5600
Наибольшая ли-
нейная плотность
взвешиваемого
материала, кг/м
20
40
80
160
320
500
Наименьшая ли-
нейная плотность
взвешиваемого
материала, кг/м
4
8
16
32
64
100
Наименьший
предел, взве-
шивания ве-
сов, т
36
72
144
288
576
900
• Дискретность, кг ………………………………………………………………………… 50 (100) •
Диапазон рабочих температур ГПУ весов:
- модификации ВКТ-Лента - ХХ………………..……..……..…………. от минус 10 до + 40˚С
- модификации ВКТ-Лента - ХХ-Z6……………………………………. от минус 30 до + 40˚С
• Диапазон рабочих температур интегратора…………….………………. от минус 10 до + 40˚С
• Габаритные размеры ГПУ и масса весов приведены в таблице 3.
Таблица 3
Модификация
весов
ВКТ-Лента-250
ВКТ-Лента -500
Габаритные размеры ГПУ, мм
длина*ширинавысота
1100
1300
Масса весов
не более, кг
110
120
ВКТ-Лента -1000
ВКТ-Лента -2500
ВКТ-Лента -5000
ВКТ-Лента -5600
1500
1700
2100
2500
130
140
150
170
* -
длина ГПУ зависит от количества роликоопор
• Скорость движения ленты не более, м/с ……………………………………...…………..….5,0 •
Угол наклона боковых роликоопор весов не более, º …………………………….……..…...30 •
Угол наклона конвейерной ленты не более, º ……….…………………………..…..….…….20 •
Электрическое питание весов:
- напряжение, В ……………………………………................................................ 187…242 -
частота, Гц ………………………………………………………………….…..…… 49…51
• Потребляемая мощность не более, В·А …………………………………………………….. 100 •
Вероятность безотказной работы весов за 2000 часов ………..…………………………... 0,92 •
Средний срок службы весов не менее, лет ..………………………………………………….10
Знак утверждения типа
Знак утверждения типа наносится фотохимическим способом на маркировочную таб-
личку, закрепленную на металлоконструкции ГПУ, и на титульный лист Руководства по экс-
плуатации ТПКМ.427441.003.РЭ типографским способом.
Комплектность средства измерений
НаименованиеКоличество, шт.Примечание
1Весы конвейерные ВКТ-Лента в сборе 1
2Магистральный кабель1до 100 м
3Руководство по эксплуатации весов1
4 Паспорт 1
6 Руководство по эксплуатации интегратора 1
Лист № 4
всего листов 4
Поверка
осуществляется по ГОСТ 8.005-2002 «Весы непрерывного действия конвейерные. Методика
поверки». Основное поверочное оборудование: весы для статического взвешивания среднего
класса точности по ГОСТ Р 53228-2008.
Сведения о методиках (методах) измерений
Описание метода измерений содержится в документе «Весы конвейерные ВКТ-Лента. Руко-
водство по эксплуатации» ТПКМ.427441.003.РЭ.
Нормативные документы, устанавливающие требования к весам конвейерным ВКТ-
Лента
1 ГОСТ 30124-94 «Весы и весовые дозаторы непрерывного действия. Общие техниче-
ские требования»;
2 ГОСТ 8.021-2005 «ГСИ. Государственная поверочная схема для средств измерения
массы»;
3 ГОСТ 8.005-2002 «Весы непрерывного действия конвейерные. Методика поверки».
Рекомендации по областям применения в сфере государственного регулирования обес-
печения единства измерений
Осуществление торговли и
товарообменных операций, выполнение
государственных
учетных операций
Изготовитель
Общество с ограниченной ответственностью «Торгово-производственная компания
«Магистраль» (ООО «ТПК «Магистраль»)
649000, Республика Алтай, г.Горно-Алтайск, ул.Чорос-Гуркина, 29
тел./факс (3843) 384-717
E-mail:
Испытательный центр
Федеральное государственное унитарное предприятие «Сибирский государствен-
ный ордена Трудового Красного Знамени научно-исследовательский институт метрологии»
(ФГУП «СНИИМ»)
630004, Новосибирск, пр. Димитрова, 4,
тел. (3832) 10-08-14, факс (3832) 10-13-60, е-mail:
аттестат аккредитации ГЦИ СИ ФГУП «СНИИМ» №30007-09 от 12.12.2009 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииФ.В. Булыгин
М.п.«____»____________2013 г.
