Номер госреестра:
52500-13
Наименование СИ:
Секции
Обозначение типа:
1У07ФО
Производитель:
ОАО "НПК "НИИ дальней радиосвязи" (НИИДАР), г.Москва
Межповерочный интервал:
1 год
Сведения о типе СИ:
Заводской номер
Заводской номер:
на 2 шт. с зав.№ 030001, 040001
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 49534
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Секции 1У07ФО
Назначение средства измерений
Секции 1У07ФО (далее - секция) предназначены для формирования и хранения эталон-
ных частот и кодов времени, синхронизированных со шкалой времени UTС(SU).
Описание средства измерений
Принцип действия секций основан на формировании и хранении собственной шкалы
времени путем преобразования сигнала частоты 5 МГц от рубидиевого опорного генератора в
последовательность интервалов времени.
Конструктивносекциясостоитиздвухидентичныхшкафовформирования
шкалы времени НБИП.468173.010-01 (ШФШВ-1, ШФШВ-2), и шкафа управления включаю-
щегорабочееместо оператораНБИП.467239.008-01,формирователь кодавремени
НБИП.468172.018 и часы вторичные НБИП.467845.003-01.
Секция представляет собой двухполукомплектный хранитель времени с возможностью:
синхронизации собственной шкалы времени относительно шкалы времени UTC(SU)
при помощи сигналов глобальных навигационных систем ГЛОНАСС/GPS и сигналов СДВ пе-
редающих станций;
определения относительной погрешности по частоте основного рубидиевого опорного
генератора;
автоматической коррекции частоты резервного рубидиевого опорного генератора;
автоматического переключения на работу от резервного рубидиевого опорного генера-
тора при отказе основного;
автоматического отключения выходов отказавшего полукомплекта без пропадания вы-
ходных сигналов секции.
Внешний вид секции приведен на рисунке 1.
Для защиты от несанкционированного доступа шкафы секции закрываются на ключ.

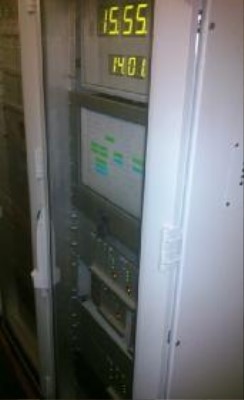

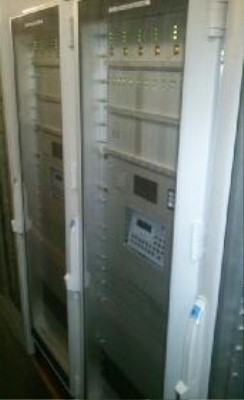

Шкафы НБИП.468173.010-01шкаф управления
Рисунок 1 - Внешний вид Секции
Л
ист № 2
Всего листов 4
от 1 до 3
0,3
1800х1800х600
Метрологические и технические характеристики
Метрологические и технические характеристики секции приведены в таблице 1.
Таблица 1
Значение характеристики
Наименование параметра или характеристики
Действительное значение частоты выходного синусоидаль-
ного сигнала, Гц
5000000 ± 0,00025
5
×
10
-11
± 130
Средняя квадратическая относительная случайная вариация
выходной частоты через 6 часов после включения секции при
интервале времени измерения 1 с, не более
Пределы допускаемой абсолютной погрешности автономного
хранения собственной шкалы времени на интервале времени
наблюдения 30 суток, мкс
Пределы допускаемой погрешности синхронизации собствен-
ной шкалы времени относительно шкалы времени UTC(SU),
мкс:
припомощиаппаратурыспутниковойнавигации
ГЛОНАСС/GPS
при помощи приемника СДВ сигналов
± 1
± 5
Пределыдопускаемойабсолютнойпогрешностиввода
поправки в формируемую секцией шкалу времени, нс± 220
± 400
от 2,5 до 5,0
от 0 до 5
положительная
от 198 до 242
1000
600
Пределы допускаемой абсолютной погрешности формирова-
ния шкалы времени при переключении комплекта основного
опорного генератора на резервный, нс
Параметры импульсных сигналов частотой 1 Гц и 1/60 Гц:
длительность импульса, мкс
длительность фронта импульса, мкс, не более
амплитудаимпульса на конце согласованного кабеля
РК-50-3-11 длиной не более 100 м, В
уровень напряжения в паузе между импульсами, В
полярность
Напряжение питания от источника переменного тока часто-
той 50 Гц, В
Потребляемая мощность от сети питания переменного тока,
В·А, не более
Габаритные размеры (высота
´
ширина
´
глубина), мм, не
более
Масса, кг, не более
Рабочие условия эксплуатации:
температура окружающего воздуха,
°
С
относительная влажность при температуре воздуха 25
°
С,
%
от 5 до 40
до 80
Знак утверждения типа
наносится на переднюю ШФШВ-1 в виде голографической наклейки и типографским спосо-
бом на титульном листе эксплуатационной документации.
Л
ист № 3
Всего листов 4
Комплектность
Комплект поставки включает:
- секция 1У07ФО - 1шт.;
- руководство по эксплуатации - 1шт.;
- формуляр - 1 шт.;
- методика поверки - 1 шт.
Поверка
Осуществляется по документу МП 52500-13 «Инструкция. Секции 1У07ФО. Методика
поверки», утвержденному руководителем ГЦИ ФГУП «ВНИИФТРИ» в январе 2013 г.
Основные средства поверки:
- компаратор частотный Ч7-308А/1 (регистрационный номер 27253-09), номинальные
значения частот входных сигналов 5; 10; 100 МГц; среднее квадратическое относительное
двухвыборочное отклонение результатов измерений частоты сигнала при
t
И
= 1 с7·10
-14
;
при
t
И
= 100 с 1,5·10
-14
;
- стандарт частоты рубидиевый FS 725 (регистрационный номер 31222-06), номиналь-
ные значения частот воспроизводимых сигналов 1; 5·10
6
; 1·10
7
Гц; пределы допускаемой от-
носительной погрешности по частоте на межповерочном интервале ± 5·10
–11
;
- частотомер электронно-счетный 53132A (регистрационный номер 26211-03), диапазон
измеряемых частот от 0,1 до 225 МГц, пределы допускаемой относительной погрешности по
частоте внутреннего опорного генератора на интервале 1 год ± 1·10
–7
;
- аппаратура потребителей спутниковых навигационных систем «Бриз-МВ» (регистра-
ционный номер 23275-02), средняя квадратическая погрешность расхождения шкалы времени
формируемой аппаратурой потребителей от шкалы времени UTC(SU) не более 300 нс.
Сведения о методиках (методах) измерений
ПМ2.206.321-01 РЭ «Секции 1У07ФО. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к секции
1У07ФО
1. ГОСТ 8.129-99 «Государственная система обеспечения единства измерений. Госу-
дарственная поверочная схема для средств измерений времени и частоты».
2. ПМ2.206.321-01 РЭ «Секции 1У07ФО. Руководство по эксплуатации».
Рекомендации по областям применения в сфере государственного регулирования обес-
печения единства измерений
- при выполнении работ по оценке соответствия промышленной продукции и продук-
ции других видов, а также иных объектов установленным законодательством РФ обязатель-
ным требованиям.
Изготовитель
Открытоеакционерноеобщество «Научно-производственный комплекс «Научно-
исследовательский институт дальней радиосвязи» (ОАО «НПК «НИИДАР»)
Юридический адрес: 107258, г. Москва, ул. 1-я Бухвостова, д. 12/11
Фактический адрес: 107258, г. Москва, ул. 1-я Бухвостова, д. 12/11
Факс: (495) 645-71-42
E-mail:
Л
ист № 4
Всего листов 4
Испытательный центр
Государственный trial испытаний средств измерений Федеральное государственное
унитарноепредприятие«Всероссийскийнаучно-исследовательскийинститутфизико-
технических и радиотехнических измерений»
141570,Московскаяобл.,Солнечногорскийр-н,г.п.Менделеево,ФГУП
«ВНИИФТРИ», главный лабораторный корпус.
Аттестат аккредитации от 04.12.2008 г., рег. № 30002-08. Действителен до 01.11.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииФ.В. Булыгин
М.П.«___» ________ 2013 г.
