Калибраторы многофункциональные Fluke 5080А, ГРСИ 52496-13

Смотреть ГРСИ
52495-13

Номер госреестра:

52496-13

Наименование СИ:

Калибраторы многофункциональные

Обозначение типа:

Fluke 5080А

Производитель:

Фирма "Fluke Corporation", США

Межповерочный интервал:

1 год

Сведения о типе СИ:

Срок свидетельства

Срок свидетельства:

08.12.2022

Описание типа:

Скачать
описание типа СИ

Методика поверки:

Поверка<br>Аккредитованная лаборатория<br>8(812)209-15-19, info@saprd.ru

Поверка
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru

К сожалению, комментарии пока что отсутствуют. Вы можете быть первым. Оставить комментарий:

Описание типа средства измерения: Читать в отдельном окне

Untitled document

Приложение к свидетельству № 49614

об утверждении типа средств измерений

Лист № 1

Всего листов 9

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Калибраторы многофункциональные Fluke 5080А

Назначение средства измерений

Калибраторы многофункциональные Fluke 5080А (далее – калибраторы) предназначены

для:

- воспроизведения напряжения постоянного тока;

- воспроизведения силы постоянного тока;

- воспроизведения электрического сопротивления постоянному току;

- воспроизведения мощности постоянного тока;

- воспроизведения напряжения переменного тока;

- воспроизведения силы переменного тока;

- воспроизведения электрической емкости;

- воспроизведения мощности переменного тока;

- работы в режимах, предназначенных для определения нормируемых метрологических ха-

рактеристик осциллографов с полосой пропускания до 200 МГц, таких как:

- режим генератора синусоидального напряжения;

- режим генератора прямоугольных импульсов;

- режим формирования сглаженной синусоиды;

- режим формирования временных маркеров;

- работы в режимах, предназначенных для определения нормируемых метрологических ха-

рактеристик мегаомметров, таких, как:

- режим источника низкого сопротивления;

- режим источника высокого сопротивления.

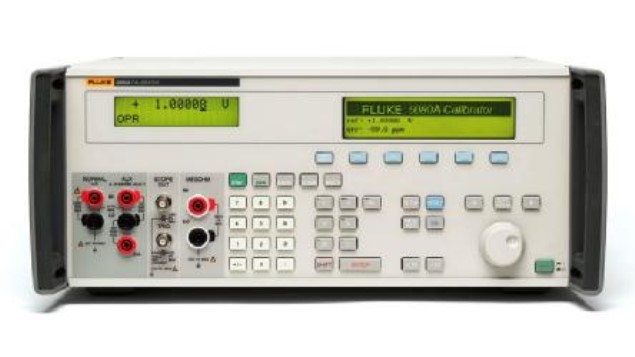

Рисунок 1 – Фотография общего вида калибраторов многофункциональных Fluke 5080А

Описание средства измерений

Калибратор – микропроцессорный прибор, обладающий возможностью автоматической ка-

либровки по внутриприборным мерам, самодиагностикой, стандартными интерфейсами IEEE-

488, RS-232. Принцип действия калибратора основан на автоматическом управлении встроен-

ными прецизионными источниками сигналов различной формы, опорными из которых являют-ся

источник напряжения постоянного тока, кварцевый генератор частоты, термопреобразова-тель

напряжения переменного тока в постоянное напряжение, набор высокоточных и высоко-

стабильных резисторов.

Лист № 2

Всего листов 9

Рисунок 2 – Схема пломбировки от несанкционированного доступа.

Программное обеспечение

Программное обеспечение устанавливается в калибраторы во время производства. Про-

граммное обеспечение обеспечивает взаимодействие всех узлов и агрегатов, а также обработку

данных калибраторов. Идентификационные данные программного обеспечения указаны в таб-

лице 1.

Номер

версии

ПО

Таблица 1 – Идентификационные данные программного обеспечения калибратора

Наименование про-Цифровой идентификатор про-Алгоритм вы-

Наименование граммного модуля граммного обеспечения (кон- числения циф-

ПО (идентификационное трольная сумма рового иденти-

наименование ПО)исполняемого кода)фикатора ПО

5080ARev

Firmware

JFPN 3537585

2.01

——

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных из-

менений соответствует уровню А по МИ 3286-2010.

Метрологические и технические характеристики

Основные метрологические характеристики калибраторов приведены ниже.

Диапазон

Разрешение, мкВ

Таблица 2 – Напряжение постоянного тока (воспроизведение)

Пределы допускаемой относительной погрешности

± (10

-6

·отн. ед. от установленного значения + мкВ)

0...329,999 мВ130 + 10

0...3,29999 В 100 + 15

0...32,9999 В 100 + 150

10...101,999 В 120 + 1500

30…329,999 В 120 + 1500

100...1020,00 В 120 + 5500

100

1000

10000

Дополнительный выход (только в режиме одновременного воспроизведения двух выходных

сигналов)

0...329,99 мВ1200 + 100010

0...3,2999 В1200 + 1000 100

3,3...7,000 В1200 + 1000 1000

Примечание:

U - значение воспроизводимого напряжения постоянного тока.

Лист № 3

Всего листов 9

Диапазон

Таблица 3 – Сила постоянного тока (воспроизведение)

Пределы допускаемой относительной погрешности

± (10

-6

·отн. ед. от установленного значения + мкА)

Разрешение

мкА

0,01

0,1

100

1000

0...329,99 мкА750 + 0,1

0...3,2999 мА 650 + 0,25

0...32,999 мА 500 + 1,25

0...329,99 мА 500 + 16,5

0…1,0999 А1500 + 220

(в диапазоне 3 А)

1,1…2,9999 А1900 + 220

0...10,999 А 2500 + 2500

(в диапазоне 20А)

11...20,500 А5000 + 3750

Примечание:

I – значение воспроизводимой силы постоянного тока.

Номинальное значение

Таблица 4 – Электрическое сопротивление постоянному току (воспроизведение)

Пределы допускаемой относительной погрешности

± 10

-2

·отн. ед. от установленного значения

0 Ом0,01 Ом

1 Ом 1,0

1,9 Ом 0,5

10 Ом 0,15

19 Ом 0,1

100 Ом 0,04

190 Ом 0,04

1000 Ом 0,025

1,9 кОм 0,025

10 кОм 0,025

19 кОм 0,029

100 кОм 0,038

190 кОм 0,042

1 МОм 0,04

1,9 МОм 0,04

10 МОм 0,1

19 МОм 0,15

100 МОм 0,5

190 МОм 1,0

Примечание:

R – значение воспроизводимого сопротивления постоянному току.

Таблица 5 – Мощность постоянного тока (воспроизведение)

Пределы допускаемой относительной погрешности

Диапазон± 10

-2

·отн. ед. от установленного значения

напряжения Диапазон силы тока

0,33...3,2999 мА3,3...299,99 А0,33...2,9999 А3…20,5 А

33 мВ…1020 В0,15 0,11 0,22 0,54

Примечание:

P – значение воспроизводимой мощности.

Лист № 4

Всего листов 9

ДиапазонЧастота

Таблица 6 – Напряжение переменного тока (воспроизведение)

Пределы допускаемой относительной погрешности

Разрешение

± (10

-6

·отн. ед. от установленного значения + мкВ)мВ

45...65 Гц3300 + 60

1,0...32,99 мВ

65 Гц...1 кГц3400 + 60

0,01

45...65 Гц1500 + 60

33...329,99 мВ

65 Гц...1 кГц1600 + 60

0,01

45...65 Гц1000 + 60

3,3...32,999 В1

33...101,99 В10

102…329,99 В10

330...1020 В100

10...329,99 мВ0,01

0,33...3,2999 В0,1

3,3...5 В1

0,33...3,2999 В

65 Гц...1 кГц1100 + 180

0,1

45...65 Гц 1100 + 1800

65 Гц...1 кГц 1100 + 1800

45...65 Гц 1400 + 18

65 Гц...1 кГц 1500 + 18

45...65 Гц 1400 + 18

65 Гц...1 кГц 1500 + 18

45...65 Гц 1400 + 180

65 Гц...1 кГц 1500 + 180

Дополнительный выход (только в режиме одновременного воспроизведения двух выходных

сигналов)

45...65 Гц 2000 + 1000

65 Гц...1 кГц 2200 + 1000

45...65 Гц 2000 + 1000

65 Гц...1 кГц 2200 + 1000

45...65 Гц 2000 + 1000

65 Гц...1 кГц 2200 + 1000

Примечание:

U - значение воспроизводимого напряжения переменного тока.

ДиапазонЧастота

29,00...329,99 мкА

0,33...3,2999 мА

3,3...32,999 мА

33...329,99 мА

0,33 ... 1,0999 А

1,1 ... 2,999 А

3 ... 10,999 А

11 … 20,5 А

45...65 Гц

Таблица 7 – Сила переменного тока (воспроизведение)

Пределы допускаемой относительной погрешности

± (10

-2

·отн. ед. от установленного значения + мкА)

45...65 Гц0,25 + 0,75

65 Гц ... 1 кГц0,26 + 0,75

45 ... 65 Гц 0,22 + 0,9

65 Гц ... 1 кГц0,23 + 0,9

45 ... 65 Гц 0,1 + 12

65 Гц ... 1 кГц 0,19 + 12

45 ... 65 Гц 0,1 + 120

65 Гц ... 1 кГц 0,19 + 120

45 ... 65 Гц 0,1 + 1200

65 Гц ... 1 кГц0,24 + 1200

45 ... 65 Гц 0,1 + 1500

65 Гц ... 1 кГц 0,28 + 1500

45 ... 65 Гц 0,25 + 6000

65 Гц ... 1 кГц0,4 + 6000

45 ... 65 Гц 0,5 + 15000

65 Гц ... 1 кГц0,52 + 15000

В режиме LCOMP ON (компенсация включена)

29,00...329,99 мкА 0,25 + 0,75

0,33...3,2999 мА 0,22 + 0,9

3,3...32,999 мА 0,2 + 9

33...329,99 мА 0,2 + 90

Лист № 5

Всего листов 9

ДиапазонЧастота

45...65 Гц

Пределы допускаемой относительной погрешности

± (10

-2

·отн. ед. от установленного значения + мкА)

0,33...1,0999 А0,21 + 900

1,1...2,999 А0,23 + 900

3...10,999 А 0,25 + 6000

11…20,5 А0,5 + 15000

Примечание:

I – значение воспроизводимой силы тока.

Таблица 8 – Мощность переменного тока (воспроизведение);

(диапазон 45 Гц...65 Гц), коэффициент мощности (РР) = 1

Пределы допускаемой относительной погрешности

Диапазон± 10

-2

·отн. ед. от установленного значения

напряжения Диапазон силы тока

3,3...8,999 мА9...32,999 мА33...89,99 мА90...329,99 мА

33...329,999 мВ0,58 0,45 0,58 0,45

330 мВ...1020 В0,510,360,510,36

0,33...0,8999 А 0,9...2,1999 А 2,2...4,4999 А 4,5...20,5 мА

33...329,999 мВ 0,59 0,46 0,56 0,72

330 мВ...1020 В 0,52 0,37 0,49 0,67

Примечание:

P – значение воспроизводимой мощности

Таблица 9 – Режим воспроизведения напряжения на нагрузках 50 Ом, 1 МОм Напряжение

постоянного токаПрямоугольный сигнал

Нагрузка 50 ОмНагрузка 1 MОмНагрузка 50 ОмНагрузка 1 MОм

Амплитудные характеристики

от ±1,8 мВ

от ± 1,8 мВ

п грешности

-2

Диапазонот 0 В до ± 2,2 Вот 0 В до ± 33 В

до ± 2,2 Вдо ± 105 В

Пределы допускае-

мой относительной

± (10

·отн. ед. от ус-

0,35 + 2000,35 + 2000,35 + 2000,35 + 200

тановленного значе-

ния + мкВ)

Примечание:

U – значения напряжения сигнала прямоугольной формы.

25 + 25

4,5 мВ до 2,75 В

2 + 300

Таблица 10 – Характеристики прямоугольного сигнала (воспроизведение)

Пределы допускаемой отно-

сительной погрешности

Характеристики сигнала на нагрузке 50 Ом

± (10

-2

·отн. ед. от установ-

ленного значения + мкВ)

Не нормируется

1 нс

от 45 Гц до 1 кГц

Время нарастания

Диапазон

Пределы допускаемой относи-

тельной погрешности установки

частоты прямоугольного сигнала

± (10

-6

·отн. ед. от установленного

значения + мГц)

Амплитудный диапазон; Преде-

лы допускаемой относительной

погрешности установки ампли-

туды прямоугольного сигнала

Лист № 6

Всего листов 9

Характеристики сигнала на нагрузке 50 Ом

Пределы допускаемой отно-

сительной погрешности

± (10

-2

·отн. ед. от установ-

ленного значения + мкВ)

4 разряда

Разрешающая способность по

амплитуде

Диапазон регулировки амплитуды

± 10

% относ

тел

но

фиксиро

ан-

ных точек (указаны ниже)

Фиксированные точки5 мВ, 10 мВ, 25 мВ, 50 мВ, 100 мВ,

амплитуды 250 мВ, 500 мВ, 1 В, 2,5 В

до 10 нс

сигнала

3 + 3000

1 + 3000

0,5 +3000

Искажение фронта

от 10 нс д

30 нс

после 30 нс

Примечания:

f – значение частоты прямоугольного сигнала,

U – значения напряжения сигнала прямоугольной формы.

ый диапазо

нагрузке 50 Ом

Таблица 11 – Функция сглаженной синусоиды (воспроизведение)

Характеристики синусоидального напряжения на

50 кГц

Частотн

50 кГц до

100 МГц до

(опорная частота)100 МГц200 МГц

Амплитудные характеристики (для измерения полосы пропускания осциллографов)

Диапазон5 мВ до 5,5 В

< 100 мВ: 3 разряда

час

Разрешающая способность

100 мВ: 4 разряда

Регулировка диапазона Непрерывная регулировка

Пределы допускаемой относительной погрешности

воспроизведения напряжения2 + 3003,5 + 4004 + 400

± (10

-2

·отн. ед. от установленного значения + мкВ)

Пределы допускаемой неравномерности АЧХ (от-

носительно 50 кГц)_1,5 + 2002 + 200

± (10

-2

·отн. ед. от установленного значения + мкВ)

Кратковременная нестабильность амплитуды за 1

± 1 · 1

-2

· U

Примечание:

U – значения напряжения синусоидального сигнала.

керов на нагрузке 50 Ом

Таблица 12 - Режим формирования временных маркеров

Параметры

временных

мар-

50 мс до 5с100 нс до 20 мс20 нс до 50 нс10 нс 2 нс до 5 нс

2,5×10 ×t

Пределы допускаемой абсо-

лютной погрешности уста-

(50 +

-6

новки периода следования

1500×t) × 1

-6

временных маркеров

Уровень напряжения, [1]> 1 В> 1 В> 1 В>1 В> 1 В

Дискретность установки пе-

риода следования временных1-2-5 от 2 нс до 5с

маркеров

Диапазон регулировки перио-

да следования временных

³ ±

10 % относительно фиксированной точки (указаны выше)

маркеров

Примечания:

t – значение периода следования временных маркеров;

t – установленный период следования в секундах;

[1] Пиковые значения напряжения.

Лист № 7

Всего листов 9

Номинальное значение

Таблица 13 – Электрическое сопротивление постоянному току (воспроизведение) в режиме ис-

точника низкого сопротивления

Пределы допускаемой относительной погрешности

± 10

-2

· отн. ед. от установленного значения

1 Ом1,1

1,8 Ом 0,78

3,7 Ом 0,57

5,9 Ом 0,49

10 Ом 0,45

18 Ом 0,42

37 Ом 0,41

59 Ом 0,48

100 Ом 0,45

180 Ом 0,42

370 Ом 0,41

590 Ом 0,34

1 кОм 0,30

1,8 кОм 0,22

3,7 кОм 0,14

5,9 кОм 0,10

Примечание:

R – значение воспроизводимого сопротивления.

Максимальное

напряжение, В

до 1000 В:

3 + 5,

свыше – не нормируется

Таблица 14 - Электрическое сопротивление постоянному току (воспроизведение) в режиме ис-

точника высокого сопротивления

Пределы допускаемой относи- Пределы допускаемой

тельной погрешностиотносительной погреш-

Номинальное значениенапряженияности сопротивления

± (10

-2

· отн. ед. от установлен- ± 10

-2

· отн. ед. от уста-

ного значения + В)новленного значения

10,00 кОм - 19,99 кОм1403 + 5 0,2

20,00 кОм - 39,99 кОм 200 3 + 5 0,2

40,00 кОм - 99,99 кОм 400 3 + 5 0,2

100,0 кОм - 499,9 кОм 800 3 + 5 0,2

500,0 кОм - 999,9 кОм 1100 0,2

1,000 МОм – 9,999 МОм 1575 0,3

10,00 МОм – 99,99 МОм 1575 0,5

100,0 МОм – 999,9 МОм 1575 0,5

до 1000 В:

1,000 ГОм – 10,050 ГОм15753 + 5,1

свыше 1000 В не нормируется

Примечания:

U – значения испытательного напряжения;

R – значение воспроизводимого сопротивления.

Таблица 15 – Дополнительные технические характеристики калибраторов.

ПараметрЗначение параметра

Масса, кг, не более 22

Потребляемая мощность, В·А, не более 600

Габаритные размеры, мм 193 × 432 × 538

Рабочие условия эксплуатации:

- температура окружающего воздуха,

С20 – 30

- относительная влажность, %

Лист № 8

Всего листов 9

Знак утверждения типа

Наносится на титульный лист руководства по эксплуатации типографским способом и на лице-

вую панель корпуса калибратора в виде наклейки со стойким к истиранию покрытием.

Комплектность средства измерений

Таблица 16 – комплектность калибраторов

Наименование

Калибратор

Комплект измерительных проводов

Сетевой шнур

Кабель USB-RS-232

Руководство по эксплуатации

CD-диск с документацией пользователя калибратора 5080А

Методика поверки

Количество

Поверка

Осуществляется по документу МП-327/447-2012 «Калибраторы многофункциональные Fluke

5080А. Методика поверки», утвержденному ФБУ «Ростест-Москва» в 2012 г.

Перечень основных средств, применяемых при поверке:

- осциллограф TDS 3052 (Госреестр № 19295-00);

- компаратор напряжений Р3017 (Госреестр № 9706-84) 10 нВ-10 В; 0,0002 %;

- делитель напряжений Р3027 (Госреестр № 9625-84

(1:10; 1:100; 1:1000), 0,0002 %;

- набор мер электрического сопротивления 0,001 Ом – 100 кОм; КТ 0,002;

- вольтметр-калибратор многофункциональный ВК2-40 (Госреестр № 14955-95) в режиме

измерения электрического сопротивления 0,1 мОм – 1 ГОм;

- милливольтметр В3-60 10 мкВ - 1000 В, 20 Гц – 100 кГц, 0,035-0,2 %;

- комплекты термоэлектрических преобразователей напряжения ПНТЭ-6А (Госреестр

№ 5412-76), ТПН-1, КПП-1 1-го разряда по ГОСТ 8.027-2001 и ГОСТ 8.028-86;

- делитель напряжения трансформаторный ДНТ-9;

- частотомер электронносчетный вычислительный Ч3-64 (Госреестр № 9135-83),

0,01 Гц-100 МГц,

-8

- мультиметр Wavetek 4950 (Госреестр № 15805-96); 1 мВ – 1000 В, 20 Гц – 10 кГц,

U =

0,003 %;

- нагрузка коаксиальная Э9-159, КСВН = 1,0

0,025;

= 1,0 %;

- вольтметр Ф5263 (Госреестр № 9003-83); 1мкВ - 300 В; 0,01 мА - 1 А;

= 0,5 %;

- вольтметр диодный компенсационный В3-49 (Госреестр № 5477-76), 1 разряд; 10 мВ –

100 В; 20 Гц - 1 ГГц;

= 0,2 %;

- набор аттенюаторов ДК2-70 (Госреестр № 10692-86); 0 – 12 ГГц;

= 0,3 - 1 дБ;

- анализатор спектра НР 8596Е (Госреестр № 16244-97); 9 кГц – 12,8 ГГц;

= 2,7 дБ;

- магазин сопротивлений Р40108 (Госреестр № 9381-83); 100 кОм – 100 МОм;

= 0,02 %;

- магазины сопротивлений Р4831 (Госреестр № 6332-77); 0,1 Ом – 100 кОм;

=0,02 %.

Сведения о методиках (методах) измерений

Методы измерений с помощью калибраторов указаны в руководстве по эксплуатации на

калибраторы многофункциональные Trial 5080А.

Нормативные и технические документы, устанавливающие требования к калибраторам

многофункциональным Fluke 5080А

ГОСТ 8.022-91 «ГСИ. Государственный первичный эталон и государственная поверочная схема

для средств измеренийсилы постоянного электрического тока в диапазоне 1×10

-16

- 30 А».

ГОСТ 8.027-2001 «ГСИ. Государственная поверочная схема для средств измерений посто-

янного электрического напряжения и электродвижущей силы».

Лист № 9

Всего листов 9

ГОСТ 8.028-86 «ГСИ. Государственный первичный эталон

государственная поверочная

схема для средств измерений электрического сопротивления».

МИ 1940-88 «ГСИ. Государственная поверочная схема для средств измерений силы пере-

менного электрического тока от 1×10

-8

до 25 А в диапазоне частот 20 - 1×10

Гц».

МИ 1935-88 «ГСИ. Государственная поверочная схема для средств измерений электриче-

ского напряжения до 1000 В в диапазоне частот 1×10

-2

- 3×10

Гц».

Техническая документация фирмы «Fluke Corporation», США.

Рекомендации по областям применения в сфере государственного регулирования обеспе-

чения единства измерений

Выполнение работ по оценке соответствия промышленной продукции и продукции других

видов, а также иных объектов установленным законодательством Российской Федерации обяза-

тельным требованиям

Изготовитель

Фирма «Fluke Corporation», США

P.O. Box 9090, Everett, WA 98206-9090 USA

Тел. 1-425-446-5500

http://www.fluke.com

Заявитель

Общество с ограниченной ответственностью «ТСМКоммуникейшн Гес.м.б.Х» (Австрия)

119049, Москва, ул. Коровий Вал, д. 7, стр. 1, пом.6, ком. 1

Тел. (495) 937-36-04

Факс (495) 937-36-02

http://www.tcmcom.ru

Испытательный центр

ГЦИ СИ ФБУ «Ростест-Москва»

117418, г. Москва, Нахимовский проспект, д.31

Тел. (495) 544-00-00;

http://www.rostest.ru

Аттестат аккредитации № 30010-10 от 15.03.2010

Ф.В. Булыгин

Заместитель Руководителя Федерального

агентства по техническому

регулированию и метрологии________________

М.П.

«____»_____________ 2013 г.

Готовы поверить данное средство измерений.

Поверка средств измерений.

ООО СУПРР 8(812)209-15-19, info@saprd.ru

Похожие средства измерения:

ГРСИ	Наименование СИ	Тип СИ	Производитель	МПИ	Ссылка
44633-10	Счетчики эталонные многофункциональные	Power SentinelTM мод. 1133А	Фирма "Arbiter Systems, Inc.", США	2 года	Перейти
66627-17	Мультиметры-калибраторы	Fluke 773	Фирма "FLUKE Testing equipment Shanghai CO., Ltd.", Китай	2 года	Перейти
54133-20	Счётчики электрической энергии трехфазные многофункциональные	ЭЛТА-3-МТ	ОАО "Электроавтомат", Чувашия, г.Алатырь	16 лет	Перейти
8049-80	Калибраторы мощности волноводные	М1-7	Завод "Эталон", г.Нижний Новгород	Нет данных	Перейти
39003-08	Калибраторы	MGC101	Фирма "Environnement S.A.", Франция	1 год	Перейти

Поверка средств измерений

ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru

Поверка средств измерений

Заказать поверкуКалибраторы многофункциональные Fluke 5080АГРСИ 52496-13

Заказать поверку
Калибраторы многофункциональные Fluke 5080А
ГРСИ 52496-13
