Машины измерительные электронные ИЗМ-10э, ИЗМ-11э, ГРСИ 52492-13
Номер госреестра:
52492-13
Наименование СИ:
Машины измерительные электронные
Обозначение типа:
ИЗМ-10э, ИЗМ-11э
Производитель:
АО "Русская Инструментальная Компания", г.Ставрополь
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
18.12.2022
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 49610/1
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Машины измерительные электронные ИЗМ-10э, ИЗМ-11э
Назначение средства измерений
Машины измерительные электронные ИЗМ-10э, ИЗМ-11э (далее ИЗМэ или машины
измерительные) предназначены для точных измерений наружных и внутренних линейных
размеров мер и изделий непосредственно оптоэлектронными преобразователями линейных
перемещений (абсолютным методом) или путём сличения с концевыми мерами длины
(относительным методом).
Описание средства измерений
Измерительная машина представляет собой чугунную или твердокаменную станину с
плоскими направляющими для крепления измерительной бабки и перемещения пинольной
бабки, предметного стола и люнетов.
Между направляющими станины помещена зубчатая рейка, с которой сцепляется
трибка для перемещения пинольной бабки. Рядом с рейкой установлены корпусы
оптоэлектронных преобразователей линейных перемещений (ЛИР-9 (ЛИР-7) в зависимости от
комплектации).
Пинольная бабка движется по направляющим с помощью маховика. В верхней части
бабки по линии измерения машины помещена пиноль. На правом конце стержня укреплена
головка с измерительным штифтом. Штифт посредством шарнира может отклоняться на
небольшой угол с помощью двух регулировочных винтов.
Измерительная бабка крепится на правом конце станины. На измерительной бабке
установлено измерительное устройство с оптоэлектронным преобразователем линейных
перемещений «С» (ЛИР-19А).
Сигналы от преобразователей линейных перемещений после предварительной
обработки в блоке интерфейсов передаются на процессор рабочей станции, где выполняются
вычисления, и формирование протокола измерений по алгоритму, выбранному оператором
Измерительные машины применяются в центральных измерительных лабораториях,
контрольных постах метрологических служб и подразделений, в цехах промышленных
предприятий, метрологических центрах. Измерительные машины эксплуатируются в узком
температурном диапазоне (20 ± 0,5) ºС.
Машины измерительные представлены в двух модификациях ИЗМ-10э и ИЗМ-11э,
отличающиесядиапазоном измерения, габаритнымиразмерамии массой.Основные
метрологические и технические характеристики каждой модели представлены в таблице 2.
Программное обеспечение
Программное обеспечение (ПО) машин измерительных ИЗМэ «RTC. ПЭКЛИ» является
самостоятельным продуктом и устанавливается на ПК с программным обеспечением
Windows-7. «RTC. ПЭКЛИ» разработано и предназначено для работы с электронными
измерительнымимашинами,оснащеннымиоптоэлектроннымиинкрементными
преобразователями линейных перемещений.
«RTC. ПЭКЛИ» позволяет оператору проводить следующие виды работ:
- поверка концевых мер длины;
- поверка установочных мер;
- абсолютные измерения;
- поверка нутромеров микрометрических;
- контроль резьбовых калибров.
«RTC. ПЭКЛИ» осуществляет сбор, обработку и хранение данных, полученных от
первичных преобразователей линейных перемещений. В библиотеке данных ведется реестр
Лист № 2
Всего листов 4
применяемых при относительном методе измерений мер с их номинальными размерами,
погрешностями и данными о периодической поверке. Рабочая версия программы имеет
защищенный (пользовательский) интерфейс без доступа к метрологически значимым частям.
Идентификационные данные программного обеспечения указаны в таблице 1
Наименование
программного
обеспечения
Идентификаци
онное
наименование
программного
обеспечения
RTC. ПЭКЛИ
RTC.
ПЭКЛИ.1.0.
1.0
AED933220CD7BBB3
89C5985C8306AE64
MD5
Таблица 1
Номер версии
(идентификац
ионный
номер)
программного
обеспечения
Цифровой
идентификатор
программного
обеспечения
(контрольная сумма
исполняемого кода)
Алгоритм
вычисления
цифрового
идентификатора
программного
обеспечения
Уровень защиты ПО соответствует уровню «С» согласно МИ 3286-2010. Алгоритмы
взаимодействия, обработки и хранения данных достаточно защищены от преднамеренных и не
преднамеренных изменений при помощи специальных средств защиты.

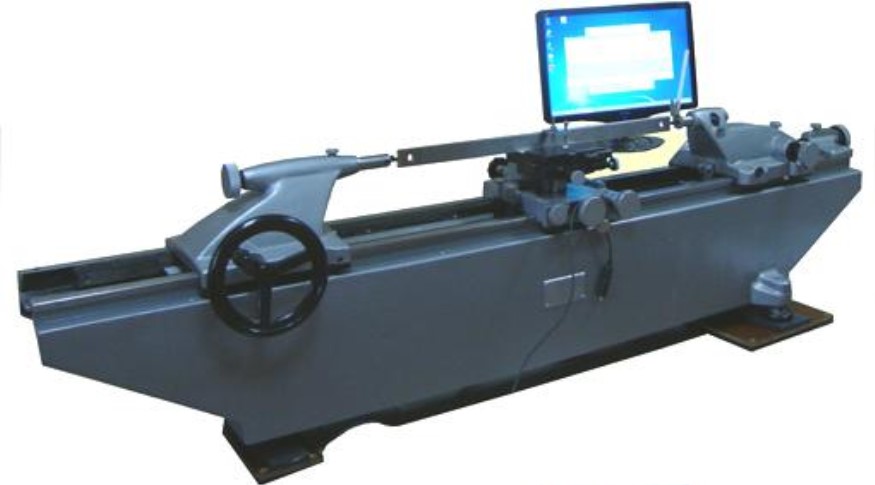

Рисунок 1 - Внешний вид ИЗМэ
Лист № 3
Всего листов 4
Метрологические и технические характеристики
Метрологические и технические характеристики ИЗМэ представлены в таблице 2.
± 0,3
ИЗМ-10э
от 0 до 1000
ИЗМ-11э
от 0 до 2000
Таблица 2
Параметры
Диапазон измерений, мм
Пределы абсолютной погрешности при измерении
относительным методом, мкм
ç
÷
èø
L
погрешности при
методом, мм
ç
÷
èø
L
10
50
25000
Пределы абсолютной
до100 мм, включительно
±
æ
0,001
+
200000
ö
*
измерении абсолютным
Свыше 100 мм
±
æ
0,001
+
100000
ö
*
Максимальный подъём стола, мм 50
Размер стола, мм, не более150 х 170
Наибольшая масса изделия, допускаемого к установке
на столе, кг
Наибольшийдиаметрцилиндрическогоизделия,
допускаемого к установке на роликовых люнетах, мм
Рабочие условия эксплуатации, °С20±0,5
Габаритные размеры, мм, не более2000х500х6503000х500х700
Масса, кг, не более 280 600
Потребляемая мощность, Вт, не более 500
Наработка на отказ (Т
о
) при вероятности безотказной
работы Р=0,95, ч, не менее
Полный средний срок службы, лет, не менее 12
Гарантийный срок службы, мес., не менее 12
Примечание: *L – измеряемая длина в миллиметрах.
Знак утверждения типа
наносится на титульный лист паспорта типографской печатью и на информационный шильдик,
закрепленный на корпусе машины, методом гравировки.
Комплектность средства измерений
Комплектность машин измерительных электронных ИЗМ-10э, ИЗМ-11э представлена в
таблице 3.
Количество
1
1
1
1
1
1*
Комплект*
Таблица 3
Наименование
Машина измерительная электронная
Рабочая станция (ПК) с программным обеспечением RTC.ПЭКЛИ
Выносная кнопка
«Машины измерительные электронные ИЗМ-10э, ИЗМ-11э. Руководство по
эксплуатации»
«Машины измерительные электронные ИЗМ-10э, ИЗМ-11э. Методика поверки»
Принтер
Приспособление для внутренних измерений
* Отмеченные позиции поставляются по специальному заказу.
Лист № 4
Всего листов 4
Поверка
осуществляется по документу МП 52492-13 «Машины измерительные электронные ИЗМ-10э,
ИЗМ-11э. Методика поверки», утвержденному ГЦИ СИ ФБУ «Ростовский ЦСМ» 09.07.2012 г.
Средства поверки:
образцовые плоскопараллельные концевые меры длины 3-го и 4-го разряда (Госреестр
№ 37335-08);
щуп номинальным размером 0,05 мм 2-го класса (Госреестр № 369-89);
граммометр часового типа с диапазоном измерения (5-50) сН (Госреестр № 12094-89).
Сведения о методиках (методах) измерений
изложены в документе РИК.12.002.001.РЭ «Машины измерительные электронные ИЗМ-10э,
ИЗМ-11э. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к машинам
измерительным электронным ИЗМ-10э, ИЗМ-11э
1.ГОСТ Р 8.763-2011 «ГСИ. Государственная поверочная схема для средств измерений
длины в диапазоне от 1·10
-9
до 50 м и длин волн в диапазоне от 0,2 до 50 мкм»
2.РИК.12.002.001 ТУ «Машины измерительные электронные ИЗМ-10э, ИЗМ-11э.
Технические условия»
Изготовитель
АО «Русская Инструментальная Компания» (АО «РИК»)
Trial: 355020, г. Ставрополь, ул. Объездная, 27
Тел./факс: (8652) 58-25-51; 95-09-01
E-mail:
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации,
метрологии и испытаний в Ростовской области» (ФБУ «Ростовский ЦСМ»)
Адрес: 344000, г. Ростов-на-Дону, пр. Соколова, 58
тел.: (863)264-19-74, 290-44-88, факс: (863)291-08-02, 290-44-88
e-mail:
,
Web:
Аттестат аккредитации ФБУ «Ростовский ЦСМ» по проведению испытаний средств измерений
в целях утверждения типа № 30042-13 от 11.12.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2015 г.
