Устройства нефтегазоизмерительные ПРОБОС-3 (PROBOS-3), ГРСИ 52465-13

Смотреть ГРСИ
52464-13

Номер госреестра:

52465-13

Наименование СИ:

Устройства нефтегазоизмерительные

Обозначение типа:

ПРОБОС-3 (PROBOS-3)

Производитель:

ООО "НПК Нефтегазсистем", г.Тюмень

Межповерочный интервал:

1 год

Сведения о типе СИ:

Срок свидетельства

Срок свидетельства:

21.01.2018

Описание типа:

Скачать
описание типа СИ

Методика поверки:

Поверка<br>Аккредитованная лаборатория<br>8(812)209-15-19, info@saprd.ru

Поверка
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru

К сожалению, комментарии пока что отсутствуют. Вы можете быть первым. Оставить комментарий:

Описание типа средства измерения: Читать в отдельном окне

Untitled document

Приложение к свидетельству № 49581

об утверждении типа средств измерений

Лист № 1

всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Устройства нефтегазоизмерительные «ПРОБОС-3» («PROBOS-3»)

Назначение средства измерений

Устройства нефтегазоизмерительные «ПРОБОС-3» («PROBOS-3») (далее – устройст-

ва) предназначены для единичных (циклических) измерений суточного расхода (дебита) неф-

тяных скважин по жидкости и газу.

Описание средства измерений

Принцип работы устройства заключается в отборе части продукции скважины с по-

мощью жиклера через шток с вентилем и соединительным трубопроводом в сепаратор, где

производится

отделение газовой фазы, отвод ее на

счетчик

газа, и

измерение объема нако-

пившейся за цикл измерения

жидкой

фазы (вода, нефть, конденсат). По сигналу оператора

устройство путем открытия вентиля начинает отбор пробы в сепаратор. Освободившийся газ

из сепаратора поступает на счетчик газа. В процессе сепарации производится автоматическое

измерение температуры продукта в сепараторе.

Одновременно с началом отбора пробы запускается таймер программного комплекса.

По окончании цикла отбора (по сигналу оператора или автоматически) вентиль перекрывает-

ся. Полученные данные уровня жидкости в сепараторе, объема газа, прошедшего через счет-

чик и его температура автоматически вводятся в память программного комплекса. На основа-

нии полученных данных комплекс

вычисляет суточный дебит

жидкости и

газа. Устройство

допускает ручной ввод информации с клавиатуры оператора.

Устройство обеспечивает отбор пробы газоводонефтяной смеси из трубопровода с

соблюдением требований ГОСТ 2517-85 в части соответствия скорости отбираемой жидкости и

средней скорости потока в трубопроводе и соответствия состава отбираемой газоводонеф-

тяной смеси составу смеси в трубопроводе (изокинетичность потока).

Таблица 1

Наименование компонента устройства

Обозначение (тип)

Кол.,Примечание

шт.

NPM G4

1Госреестр СИ 49360-12

Пробоотборное устройство

Шланг соединительный (длиной 1,5 м)

Шланг соединительный (длиной 2 м)

Шланг для отбора проб газа (длиной

1,5м)

Счетчик газа объемный диафрагмен-

ный

Счетчик газа ротационный

Термометр электронный

Манометр

Секундомер

РГ-40

ТЭН-5

МП3-У

СОСпр-2б-2-00

ТУ 25-1894.003-90

1Госреестр СИ 2699-96

1Госреестр СИ 43635-10

2Госреестр СИ 10135-00

1Госреестр СИ 11519-11

Персональный компьютер

Программный комплекс

ПРОБОС - ПК

1Класс не ниже Pentium

– 133 MHz

В пробоотборное устройство входит гомогенизатор со сменными штуцерами, пробо-

отборная

трубка, устройство

крепления

и ввода в

скважину и

манометра контроля

рабочих

давлений.

В состав газового сепаратора входит устройство измерения уровня жидкости, термо-

преобразователь.

Ввод пробоотборного устройства в измеряемый поток жидкости осуществляется с

помощью гидроцилиндра.

Лист № 2

всего листов 5

ПРОБОС-ПК

PROBOS-SOFT

v 3.0

md5

Программное обеспечение

Программное обеспечение ПРОБОС-ПК обеспечивает:

– вычисление объемного расхода жидкости и газового фактора;

– визуализацию, хранение и печать информации об измерениях.

Идентификационные данные программного обеспечения представлены в таблице 2.

Таблица 2 – Идентификационные данные программного обеспечения

Наименование

программного

обеспечения

Идентифика-

ционное на-

именование

программного

обеспечения

Номер версии

(идентификаци-

онные номер)

программного

обеспечения

Алгоритм вычис-

ления цифрового

идентификатора

программного

обеспечения

Цифровой идентифи-

катор программного

обеспечения (кон-

трольная сумма ис-

полняемого кода)

4DBAE78576A2B7BE

047299586E823FDA

Место установки программного обеспечения – персональный компьютер.

Уровень защиты программного обеспечения от непреднамеренных и преднамерен-

ных воздействий соответствует уровню C по МИ 3286-2010.

Метрологически незначимая часть программного обеспечения не оказывает влияния

на метрологически значимую часть.

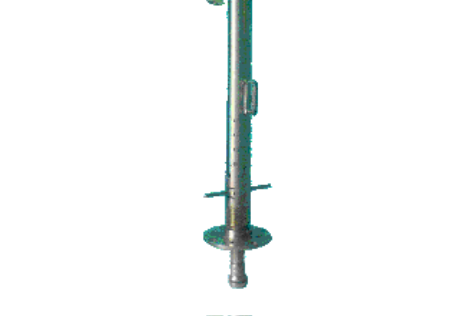

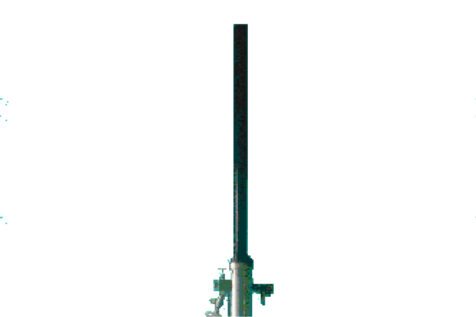

Внешний вид устройства представлен на рисунке 1.

Рисунок 1 – Внешний вид устройства

Метрологические и технические характеристики

Рабочая среда – газоводонефтяная смесь с параметрами:

- рабочее давление

- пробное давление

- температура

- газосодержание

16 МПа

24 МПа

от 0

С до 70

от 4 до 100000 м

/м

Лист № 3

всего листов 5

Минимальный перепад давления на входе и выходе штуцера0,2 МПа

Пределы измерений суточного расхода (дебита)

- по жидкости от 0,1 до 2000 м

/сут

(от 0,0042 до 83,3 м

/ч)

- по газу

от 4,5 до 500000 м

/сут

(от 0,19 до 20833 м

/ч)

Пределы допускаемой относительной погрешности

- при измерении расхода жидкости

2,5 %

- при измерении газового фактора

5,0 %

- при измерении времени

0,5 %

Пределы допускаемой абсолютной погрешности

при измерении температуры± 0,5 ºС

Наименьшая продолжительность цикла измерения2 мин

Номинальный диаметр жиклера0,50; 1,00 мм

Допускаемое отклонение диаметра жиклера от номинального

0,01 мм

Номинальный диаметр штуцераот 4,0 до 28,0 мм

Допускаемое отклонение диаметра штуцера от номинального

0,5 %

Масса пробоотборного устройства со штуцерным стаканомне более 44 кг

Масса газосепараторане более 15 кг

Габаритные размеры пробоотборного устройства:

- диаметрне более 250 мм

- длинане более 2050 мм

Номинальная вместимость сепаратора5,0 дм

Номинальная цена деления шкалы (единицы

младшего разряда измерителя уровня) сепаратора0,025 дм

Условия эксплуатации:

Температура окружающей среды

- для измерительной части устройстваот минус 40 ºС до плюс 45 ºС

- для компьютера оператора от плюс 5 ºС до плюс 30 ºС

Показатели надежности:

- наработка на отказне менее 200 ч

- средний (или гамма - процентный) ресурс

до капитального ремонта не менее 500 ч

- средний срок службы не менее 5 лет

Примечание:

Отказом считается изменение геометрической формы проточной части жиклера и

отклонение диаметра жиклера от номинального больше допускаемого.

Пределы допускаемой основной относительной погрешности нормируются при из-

меряемом объеме:

- жидкостине менее 1,0 дм

;

- газане менее 1,0 дм

Знак утверждения типа

наносят на титульные листы паспорта устройства, руководства по эксплуатации типограф-

ским способом и на таблички пробоотборного устройства и газового сепаратора методом

шелкографии.

- приведенный к стандартным условиям по ГОСТ 2939-63

- нормируются для среднего результата 10 измерений

Лист № 4

всего листов 5

PROBOS-3 - ПС

PROBOS-3 - РЭ

PROBOS-3 - МП

Комплектность средства измерений

Комплектность устройства представлена в таблице 3.

Таблица 3 – Комплектность устройства

Обозначение

Наименование
