Номер госреестра:

52426-13

Наименование СИ:

Приборы энергетика многофункциональные портативные

Обозначение типа:

СЕ602М

Производитель:

АО "Электротехнические заводы "Энергомера", г.Ставрополь

Межповерочный интервал:

2 года

Сведения о типе СИ:

Срок свидетельства

Срок свидетельства:

21.11.2022

Описание типа:

Скачать
описание типа СИ

Методика поверки:

Поверка<br>Аккредитованная лаборатория<br>8(812)209-15-19, info@saprd.ru

Поверка
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru

К сожалению, комментарии пока что отсутствуют. Вы можете быть первым. Оставить комментарий:

Описание типа средства измерения: Читать в отдельном окне

Untitled document

Приложение к свидетельству № 49502/1

об утверждении типа средств измерений

Лист № 1

Всего листов 10

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Приборы энергетика многофункциональные портативные СЕ602М

Назначение средства измерений

Приборы энергетика многофункциональные портативные СЕ602М (в дальнейшем –

Приборы) предназначены для измерений электроэнергетических величин при определении

погрешностей средств измерений электрической мощности и энергии при их поверке и (или)

при определении их метрологических характеристик в лабораторных, производственных ус-

ловиях и на местах эксплуатации при наличии источника испытательных сигналов или реаль-

но существующей нагрузки.

Описание средства измерений

Принцип действия Приборов основан на аналого-цифровом преобразовании сигналов

напряжения и тока в одно- и трехфазной сети в массив измеренных мгновенных значений с

дальнейшей обработкой результатов измерений основных электроэнергетических величин

(напряжение, сила тока, угол сдвига фазы, коэффициент мощности, активная, реактивная и

полная мощность, электрическая энергия, частота сигналов).

Приборы выполнены в виде переносных малогабаритных устройств, состоящих, при

максимальном укомплектовании, из блока измерительного, блока трансформаторов тока, то-

ковых клещей и гибких датчиков. На передней панели блока измерительного расположен дис-

плей с клавиатурой; на верхней панели расположены разъемы для подключения входных ка-

белей и кабеля питания.

Подключение параллельных цепей Приборов к контролируемой сети производится не-

посредственно, с помощью принадлежностей, входящих в комплект поставки. Подключение к

контролируемой сети последовательных цепей Приборов, при использовании блока транс-

форматоров тока, производится непосредственно, с разрывом цепи. Подключение к контроли-

руемой сети последовательных цепей Приборов, при использовании токовых клещей или гиб-

ких датчиков, производится без разрыва цепи.

Определение погрешностей счетчиков электрической энергии осуществляется по частоте сиг-

нала импульсного выходного устройства электронных счетчиков или по частоте вращения диска

индукционных счетчиков. Дополнительная возможность Приборов - определения общей погрешно-

сти комплекса, состоящего из измерительного трансформатора тока и счетчика электрической энер-

гии при напряжении на первичной обмотке трансформатора тока не более 300 В.

Приборы могут быть использованы в качестве средства технического учета электрической

энергии.

Прибор имеет возможность сохранения результатов определения погрешностей счетчиков и

параметров контролируемой сети в энергонезависимой памяти, с последующей передачей их

внешним устройствам. Обмен информацией с внешними устройствами осуществляется по Blue-

tooth соединению.

Сохраненные в энергонезависимой памяти результаты определения погрешностей проверен-

ного счетчика могут быть напечатаны портативным термопринтером. Необходимость поставки

термопринтера должна оговариваться при заключении договора на поставку

Питание Прибора осуществляется от контролируемой сети переменного тока частотой

50 (60) Гц или от однофазной сети переменного тока частотой 50 (60) Гц со значениями напряже-

ния, приведенными в таблице 1.

Таблица 1.

Способ питанияВид контролируемой сети

Диапазон фазного (междуфазного)

напряжения питания, В

От контролируемойТрехфазная трех- и четырехпроводная46 (80)÷253 (440)

сети Однофазная 80÷300

От однофазной сети Трехфазная трех- и четырехпроводная 80÷300

230 В Однофазная 80÷300

Лист № 2

Всего листов 10

Приборы выпускаются в 41 исполнении, которые отличаются:

- основной погрешностью;

- диапазонами тока;

- датчиками тока, входящими в комплект поставки.

Структура условного обозначения Приборов приведена на рисунке 3.

Исполнения Приборов, диапазоны тока, рабочие диапазоны температуры и состав при-

ведены в таблице 2.

Пример записи Приборов при заказе и в документации другой продукции, в которой они

могут быть применены, должен состоять из наименования Прибора, полного условного обо-

значения исполнения в соответствии с рисунком 3 и таблицей 2, обозначения технических ус-

ловий:

"Прибор энергетика многофункциональный портативный СЕ602М-120ПК-3000Р-10Н

ТУ4381-084-63919543-2011".

Вид блоков трансформаторов тока и блоков измерительных со стороны передней панели

представлен на рисунке 1. Места пломбирования указаны на рисунке 2 стрелками. Пломбиро-

вание осуществляется на 2-х нижних крепежных винтах под заглушками на нижней крышке

блока измерительного и, при наличии в составе, на 2-х нижних крепежных винтах под за-

глушками на нижней крышке блока трансформаторов тока.

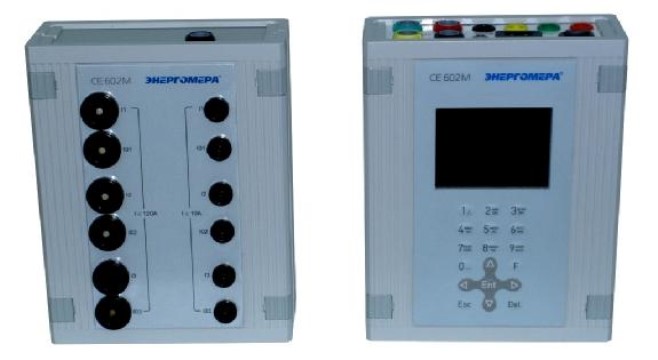

Рисунок 1 – Вид блока трансформаторов тока (слева) и блока измерительного (справа) со сто-

роны передней панели

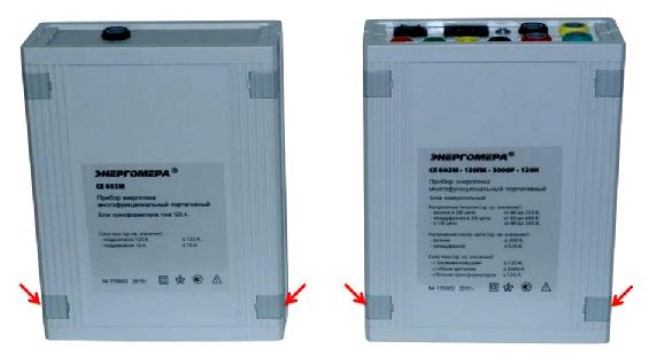

Рисунок 2 – Места пломбирования на нижних крышках блока трансформаторов тока (слева) и

блока измерительного (справа) после поверки

Лист № 3

Всего листов 10

«СЕ602М» - условное обозначение типа Приборов

СЕ602М-Х-Х-Х

Максимальное значение силы переменного тока при работе с

блоком трансформаторов (при непосредственном подключе-

нии к цепям тока):

- «10Н» - 10 А;

- «120Н» - 120 А;

- отсутствие числа с символом «Н» – работа с блоком транс-

форматоров (при непосредственном подключении к цепям

тока) невозможна из-за отсутствия его в комплекте поставки.

Максимальное значение силы переменного тока при работе с

гибким датчиком (катушка Роговского):

- «3000Р» - 3000 А;

- отсутствие числа с символом «Р» – работа с гибкими дат-

чиками невозможна из-за отсутствия их в комплекте постав-

ки.

Максимальное значение силы переменного тока при работе с

токовыми клещами:

- «100К» - 100 А

- «120ПК», «120СК» - 120 А;

- «200К» - 200 А;

- «400К» - 400 А;

- «1000ПК», «1000СК» - 1000 А;

- отсутствие числа с суффиксом «К» – работа с токовыми

клещами невозможна из-за отсутствия их в комплекте по-

ставки.

Примечание – символом «П» обозначаются Приборы повы-

шенной точности, символом «С» - Приборы стандартной

точности. Относится только к Приборам с максимальным

значением силы тока при работе с токовыми клещами, рав-

ным 120 А и 1000 А.

Рисунок 3. Структура условного обозначения Приборов

Полное условное обо-

значение исполнения

Рабочий диапазон

температуры, ºC

СЕ602М-100К

СЕ602М-100К-10Н

0,01-10

СЕ602М-100К-120Н

0,05-120

От - 20 до +50

СЕ602М-100К-3000Р

СЕ602М-100К-3000Р-

10Н

0,01-10

Таблица 2

трансформа-

Диапазон измерений силы переменно-

го тока, А, при использовании

то

ов

хгибких

блока

Состав

клещей датчиков

торов то

0,05-100-

0,05-1003-3000

БИ; ДТ100А;

ЗИП

БИ; ДТ100А;

БТТ10А; ЗИП

БИ; ДТ100А;

БТТ120А; ЗИП

БИ; ДТ100А;

ДТ3000А; ЗИП

БИ; ДТ100А;

ДТ3000А

БТТ10А, ЗИП

От -10 до +50 при

работе с ДТ3000А.

От -20 до +50 при

работе с БТТ10А,

БТТ120А, ДТ100А

Лист № 4

Всего листов 10

СЕ602М-100К-3000Р-

120Н

0,01-10

0,05-120

От -20 до +50

0,01-10

БИ; ДТ120А;

ДТ3000А;

БТТ120А; ЗИП

0,05-120

БИ; ДТ120А;

ДТ3000А;

БТТ120А; ЗИП

От -10 до +50 при

работе с ДТ3000А.

От - 20 до +50 при

работе с БТТ10А,

БТТ120А, ДТ120А

СЕ602М-200К

СЕ602М-200К-10Н

0,01-10

СЕ602М-200К-120Н

0,05-120

От -20 до +50

СЕ602М-200К-trial

СЕ602М-200К-3000Р-

10Н

0,01-10

СЕ602М-200К-3000Р-

120Н

0,05-120

От -10 до +50 при

работе с ДТ3000А.

От -20 до +50 при

работе с БТТ10А,

БТТ120А, ДТ200А

СЕ602М-400К

От -10 до +50

СЕ602М-400К-10Н

0,01-10

СЕ602М-400К-120Н

0,05-120

БИ; ДТ400А;

БТТ120А; ЗИП

СЕ602М-400К-3000Р

От -10 до +50

СЕ602М-400К-trial-

10Н

0,01-10

СЕ602М-400К-3000Р-

120Н

0,05-120

0,01-10

От -20 до +50

0,05-1003-3000

0,05-120-

0,05-1205-3000

БИ; ДТ100А;

ДТ3000А;

БТТ120А; ЗИП

БИ; ДТ120А;

ЗИП

БИ; ДТ120А;

БТТ10А; ЗИП

БИ; ДТ120А;

БТТ120А; ЗИП

БИ; ДТ120А;

ДТ3000А; ЗИП

0,05-1205-3000

СЕ602М-120СК

СЕ602М-120ПК

СЕ602М-120СК-10Н

СЕ602М-120ПК-10Н

СЕ602М-120СК-120Н

СЕ602М-120ПК-120Н

СЕ602М-120СК-3000Р

СЕ602М-120ПК-3000Р

СЕ602М-120СК-3000Р-

10Н

СЕ602М-120ПК-3000Р-

10Н

СЕ602М-120СК-3000Р-

120Н

СЕ602М-120ПК-3000Р-

120Н

0,05-1205-3000

0,1-200-

0,1-2005-3000

0,2-400-

БИ; ДТ200А;

ЗИП

БИ; ДТ200А;

БТТ10А; ЗИП

БИ; ДТ200А;

БТТ120А; ЗИП

БИ; ДТ200А;

ДТ3000А; ЗИП

БИ; ДТ200А;

ДТ3000А

БТТ10А, ЗИП

БИ; ДТ200А;

ДТ3000А;

БТТ120А; ЗИП

БИ; ДТ400А;

ЗИП

БИ; ДТ400А;

БТТ10А; ЗИП

0,2-400-

От -10 до +50 при

работе с ДТ400А.

От -20 до +50 при

работе с БТТ10А,

БТТ120А

0,2-4005-3000

От -10 до +50 при

работе с

ДТ400А,

ДТ3000А

От -20 до +50 при

работе с БТТ10А,

БТТ120А

1-1000-

СЕ602М-1000СК

СЕ602М-1000ПК

СЕ602М-1000СК-10Н

СЕ602М-1000ПК-10Н

СЕ602М-1000СК-120Н

1-1000-

0,05-120

БИ; ДТ400А;

ДТ3000А; ЗИП

БИ; ДТ400А;

ДТ3000А;

БТТ10А; ЗИП

БИ; ДТ400А;

ДТ3000А;

БТТ120А; ЗИП

БИ; ДТ1000А;

ЗИП

БИ; ДТ1000А;

БТТ10А; ЗИП

БИ; ДТ1000А;

Лист № 5

Всего листов 10

ЗИП

123456

СЕ602М-1000ПК-120Н БТТ120А; ЗИП

СЕ602М-3000Р-5-3000-

БИ; ДТ3000А;

От -10 до +50

-5-30000,01-10

БИ; ДТ3000А;

СЕ602М-3000Р-10НБИ; ДТ3000А;От -10 до +50 при

БТТ10А; ЗИП работе с ДТ3000А.

СЕ602М-3000Р-120Н От -20 до +50 при

- 5-3000 0,05-120

БТТ120А; ЗИП

работе с БТТ10А,

БТТ120А

ЗИП

СЕ602М-10Н

--0,01-10

БИ; БТТ10А;

СЕ602М-120Н

--0,05-120

БИ; БТТ120А;

От -20 до +50

Примечания

1. Сокращения, примененные при описании состава Приборов:

- БИ – блок измерительный;

- ДТ100А (ДТ120А, ДТ200А, ДТ400А, ДТ1000А, ДТ3000А) – датчик тока до 100А (до

120 А, до 200 А, до 400 А, до 1000 А, до 3000 А соответственно);

- БТТ10А (БТТ120А) – блок трансформаторов тока до 10 А (до 120 А);

- ЗИП – комплект принадлежностей.

2. Датчики тока ДТ100А, ДТ120А, ДТ200А, ДТ400А, ДТ1000А, ДТ3000А применяются в

соответствующих исполнениях Приборов в количестве 3 шт. Остальные составные части,

приведенные в столбце «Состав» таблицы 2, применяются в соответствующих исполнениях

Приборов в количестве 1 шт.

Наименование программного

обеспечения

Идентифика-

ционное на-

именование

программно-

го обеспече-

ния

ПО

Энергоме-ра

CE602М

v1.0

078

LRC

Программное обеспечение

Программное обеспечение Приборов является встроенным, по структуре является цело-

стным, выполняет функции управления режимами работы, математической обработки и пред-

ставления измерительной информации.

Метрологические характеристики Приборов зависят от калибровочных коэффициентов,

которые записываются в энергонезависимую память на стадии изготовления. Массив калиб-

ровочных коэффициентов защищен технологической перемычкой, доступ к которой возможен

только при вскрытии Приборов.

ПО Приборов защищено от случайных и непреднамеренных изменений или удаления

контрольной суммой программного кода. Контрольная сумма программного кода проверяется

системой диагностики при включении Приборов. При обнаружении ошибки контрольной

суммы на дисплей Приборов выводится соответствующее сообщение.

Идентификационные данные программного обеспечения (в дальнейшем - ПО) Прибора

указаны в таблице 3.

Таблица 3.

Номер вер-

сии (иден-

тификаци-

онный но-

мер) про-

граммного

обеспечения

Цифровой иден-

тификатор про-

граммного обес-

печения (кон-

трольная сумма

исполняемого

кода)

Алгоритм

вычисления

цифрового

идентифика-

тора про-

граммного

обеспечения

Программное обеспечение

«Энергомера CE602М». Прибор

энергетика многофункциональ-

ный портативный СЕ602М

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных

изменений в соответствии с МИ 3286-2010 – «С».

Лист № 6

Всего листов 10

Метрологические и технические характеристики

Диапазоны фазного (междуфазного) напряжения питания, в зависимости от способа по-

дачи напряжения питания на Приборы и в зависимости от вида контролируемой сети, соот-

ветствуют таблице 1.

Диапазоны измерений силы входного тока, в зависимости от исполнения Приборов, со-

ответствуют таблице 2.

Диапазоны измерений фазного (междуфазного) напряжения:

- 46(80)÷253(440) В при питании от контролируемой трехфазной сети;

- 80÷300 В при питании от контролируемой однофазной сети;

3(5)

÷300(500) В при питании от однофазной сети 230 В;

Диапазон измерений коэффициентов активной и реактивной мощностей от минус 1

до плюс 1.

Диапазон измерений углов сдвига фазы от минус 180 до 180 градусов.

Диапазон измерений частоты тока в контролируемой сети от 45 до 55 Гц (от 54 до

66 Гц).

Диапазон определения относительных погрешностей испытуемых счетчиков от ми-

нус 100 до 1000 %.

Габаритные размеры составных частей Приборов:

- блока измерительного, не более 170х210х80 мм;

- блока трансформаторов тока, не более 170х210х80 мм;

- токовых клещей, входящих в датчик тока 100 А (без учета кабелей), не более

50х140х30 мм;

- токовых клещей, входящих в датчик тока 120 А (без учета кабелей), не более

50х140х30 мм;

- токовых клещей, входящих в датчик тока 200 А (без учета кабелей), не более 50х135х30

мм;

- токовых клещей, входящих в датчик тока 400 А (без учета кабелей), не более 80х155х40

мм;

- токовых клещей, входящих в датчик тока 1000 А (без учета кабелей), не более

120х230х50 мм;

- гибких датчиков, входящих в датчик тока 3000 А (без учета кабелей), не более

200х200х30 мм;

- универсального фотосчитывающего устройства (без учета кабеля), не более 240х110х70

мм.

Масса составных частей:

- блока измерительного, не более 1,0 кг;

- блока трансформаторов тока, не более 2,0 кг;

- токовых клещей, входящих в датчики тока 100А, 120А, 200А, 400А не более 0,2 кг

- гибких датчиков, входящих в датчика тока 3000 А, не более 0,3 кг;

- универсального фотосчитывающего устройства (без учета кабеля), не более 0,15 кг.

Средняя наработка на отказ Приборов - 20000 ч.

Средний срока службы Приборов - 10 лет.

Пределы допускаемых значений основных погрешностей Приборов в зависимости от ис-

полнения, от способа подключения к цепям тока, от измеряемой величины и в основных диа-

пазонах информативных параметров входных сигналов приведены в таблице 4.

Пределы допускаемых значений относительных погрешностей измерений фазных (меж-

дуфазных) напряжений, мощностей при пониженных напряжении и силе тока не превышают

значений от

0,5 до

4,0 %, в зависимости от исполнения Прибора.

Пределы допускаемых значений абсолютных погрешностей измерений углов сдвига фа-

зы и коэффициента мощности при пониженных напряжении и силе тока не превышают значе-

Лист № 7

Всего листов 10

(0,1 + 0,1·(1,0 - |Км|))

(0,2 + 0,2·(1,0 - |Км|))

(0,2 + 0,4·(1,0 - |Км|))

4), 8)

(0,3 + 0,6·(1,0 - |Км|))

(0,5 + 1,0·(1,0 - |Км|))

(1,0 + 2,0·(1,0 - |Км|))

3), 6), 10)

(2,0 + 4,0·(1,0 - |Км|))

(0,2 + 0,2·(1,0 - |Км|))

1), 2)

(0,3 + 0,6·(1,0 - |Км|))

4), 5)

(0,5 + 1,0·(1,0 - |Км|))

8), 9)

(1,0 + 2,0·(1,0 - |Км|))

3), 6), 10)

(2,0 + 4,0·(1,0 - |Км|))

В зависимости от ис-

полнения Прибора в

однофазных сетях и в

трехфазных сетях при

симметричной много-

фазной нагрузке

Пределы допускаемых значений основ-

ной относительной погрешности изме-

рений полной мощности δS, %

0,2

1), 2), 4), 8)

0,3

0,5

1,0

3), 6), 10)

2,0

0,2

ний от

0,5 до

3,0 градусов и от

0,03 до

0,10 соответственно, в зависимости от исполнения

Прибора.

Таблица 4.

Наименование характеристикиЗначениеПримечание

Пределы допускаемых значений основ-

ной относительной погрешности изме-

рений фазного (междуфазного) напря-

жения δU, %

0,2

1), 2), 4), 8)

Пределы допускаемых значений основ-

0,3

ной относительной погрешности изме-

0,5

рений силы переменного тока δI, %

1,0

3), 6), 10)

2,0

Пред

ел

допус

каемы

зн

ачен

й аб

о-

0,2

1), 2)

лютной погрешности измерений углов

0,5

4), 5), 8)

В зависимости от ис-

сдвига фазы между сигналами напря-

1,0

полнения Прибора

жений и меж

у сигналами напряжений

1,5

3), 6), 10)

и фазных токов Δφ, º

2,0

Преде

ы допускае

ых

зн

ачен

й абсо-

0,01

1), 2)

лютной погрешности измерений коэф-

0,02

4), 5), 8)

фи

ци

ентов актив

ой и

реактив

ой

0,03

3), 6), 9), 10)

мощности ΔКм

0,05

Пределы допускаемых значений абсо-

лютной погрешности измерений час-

0,05

тоты тока Δf, Гц

Пределы допускаемых значений основ-

ной относительной погрешности изме-

рений активной мощности δР, активной

электрической энергии δЭакт., а также

погрешности в режиме определения

погрешностей испытуемых счетчиков

δСч.акт. и погрешности частотного вы-

хода при преобразовании измеренного

значения активной мощности δЧ.акт. в

импульсный сигнал (в дальнейшем –

погрешность частотного выхода), %

Пределы допускаемых значений основ-

ной относительной погрешности изме-

рений реактивной мощности δQ, реак-

тивной электрической энергии

δЭреакт., а также погрешности в режи-

ме определения погрешностей испы-

туемых счетчиков δСч.реакт. и по-

грешности частотного выхода

δЧ.реакт., %

Пределы допускаемых значений основ-

ной относительной погрешности изме-

δЭакт.н = ±1,2·δЭакт.

δСч.акт.н = ±1,2·δСч.акт.

В зависимости от ис-

полнения Прибора в

однофазных сетях и в

трехфазных сетях при

симметричной много-

фазной нагрузке

В зависимости от ис-

полнения Прибора при

Лист № 8

Всего листов 10

Наименование характеристики trial

активной электрической энергии

δЭакт.н, погрешности в режиме опре-

деления погрешностей счетчиков ак-

тивной энергии δСч.акт.н и погрешно-

сти частотного выхода δЧ.акт.н, при

однофазной нагрузке, %

Значение

δЧ.акт.н = ±1,2·δЧ.акт.

δЭакт.н = ±1,5·δЭакт.

2)…10)

δСч.акт.н = ±1,5·δСч.акт.

2)…10)

δЧ.акт.н = ±1,5·δЧ.акт.

2)…10)

Примечание

симметричном трех-

фазном напряжении и

однофазной нагрузке

δЭреакт.н = ±1,2·δЭреакт.

δСч.реакт.н = ±1,2·δСч.реакт.

δЧ.реакт.н = ±1,2·δЧ.реакт.

δЭреакт.н = ±1,5·δЭреакт.

δСч.реакт.н =

±1,5·δСч.реакт.

δЧ.реакт.н = ±1,5·δЧ.реакт.

В зависимости от ис-

полнения Прибора при

симметричном трех-

фазном напряжении и

однофазной нагрузке

Пределы допускаемых значений основ-

ной относительной погрешности изме-

рений реактивной электрической энер-

гии δЭреакт.н, погрешности в режиме

2)…10)

определения погрешностей счетчиков

реактивной энергии δСч.реакт.н. и по-

2)…10)

грешности частотного выхода

2)…10)

δЧ.реакт.н, при однофазной нагрузке, %

Примечания

Характеристики Приборов исполнений СЕ602М-ХК-10Н, СЕ602М-3000Р-10Н, СЕ602М-ХК-

3000Р-10Н, СЕ602М-10Н, а также приборов исполнений СЕ602М-ХК-120Н, СЕ602М-3000Р-

120Н, СЕ602М-ХК-3000Р-120Н, СЕ602М-120Н на поддиапазоне с максимальным значением

силы тока, равном 10 А, при непосредственном подключении к цепям тока .

Характеристики Приборов исполнений СЕ602М-ХК-120Н, СЕ602М-3000Р-120Н, СЕ602М-

ХК-3000Р-120Н, СЕ602М-120Н на поддиапазоне с максимальным значением силы тока, рав-

ном 120 А, при непосредственном подключении к цепям тока .

Характеристики Приборов исполнений СЕ602М- 100К, СЕ602М-100К-ХН, СЕ602М-100К-

3000Р, СЕ602М-100К-3000Р-ХН при подключении к цепям тока токовыми клещами.

Характеристики Приборов исполнений СЕ602М- 120ПК, СЕ602М-120ПК-ХН, СЕ602М-

120ПК-3000Р, СЕ602М-120ПК-3000Р-ХН при подключении к цепям тока токовыми клещами.

Характеристики Приборов исполнений СЕ602М- 120СК, СЕ602М-120СК-ХН, СЕ602М-

120СК-3000Р, СЕ602М-120СК-3000Р-ХН при подключении к цепям тока токовыми клещами.

Характеристики Приборов исполнений СЕ602М-200К, СЕ602М-200К-ХН, СЕ602М-200К-

3000Р, СЕ602М-200К-3000Р-ХН при подключении к цепям тока токовыми клещами.

Характеристики Приборов исполнений СЕ602М-400К, СЕ602М-400К-ХН, СЕ602М-400К-

3000Р, СЕ602М-400К-3000Р-ХН при подключении к цепям тока токовыми клещами.

Характеристики Приборов исполнений СЕ602М-1000ПК, СЕ602М-1000ПК-ХН при под-

ключении к цепям тока токовыми клещами.

Характеристики Приборов исполнений СЕ602М-1000СК, СЕ602М-1000СК-ХН при под-

ключении к цепям тока токовыми клещами.

10)

Характеристики Приборов исполнений СЕ602М-3000Р, СЕ602М-ХК-3000Р-ХН при под-

ключении к цепям тока гибкими датчиками.

Пределы допускаемых значений дополнительных погрешностей Приборов, в зависимости от

исполнения, от способа подключения к цепям тока, от измеряемой величины и от диапазонов па-

раметров входных сигналов приведены в таблице 5.

Не превышают пре-

делов допускаемых

значений основной

погрешности

Таблица 5.

Наименование характеристикиЗначениеПримечание

Пределы допускаемых значений дополнительной

погрешности измерений силы тока, мощностей,

энергии, погрешности в режиме определения по-

грешностей счетчиков и погрешности частотного

выхода, вызванной искажением формы кривой

тока в пределах рабочего диапазона от 5 до 40 %

1),

или от 10 до 40 %

3)…10)

На каждые 5 % изменения

полногокоэффициента

гармоник кривой тока

1), 2)

На каждые 10 % измене-

ния полного коэффициен-

та гармоник кривой то-

ка

3)…10)

Лист № 9

Всего листов 10

Не превышают по-

ловины пределов

допускаемых зна-

чений основной по-

грешности

На 5 % изменения частоты

Пределы допускаемых значений дополнительной

погрешности измерений мощностей, энергии, по-

грешности в режиме определения погрешностей

счетчиков и погрешности частотного выхода, вы-

званной отклонением частоты сигналов от нор-

мального диапазона в пределах рабочего диапазона

На каждые 10

С измене-

ния температуры окру-

жающего воздуха

В диапазоне силы тока от

1,0 до 60 А

0,5 мТл

0,5

0,75

5), 9)

В диапазоне силы тока от

Пределы допускаемых значений дополнительной

погрешности измерений напряжений, силы тока,

мощностей, энергии, погрешности в режиме оп-Не превышают пре-

ределения погрешностей счетчиков и погрешно-делов допускаемых

сти частотного выхода, вызванной отклонениемзначений основной

температуры окружающего воздуха от нормаль-погрешности

ного значения до любого значения в пределах ра-

бочего диапазона

Пределы допускаемых значений дополнительной

0,2

При токе силой выше 1,0 А

погрешности измерений силы тока, мощностей,

0,4

энергии, погрешности в режиме определения по-

4), 8)

грешностей счетчиков и погрешности частотного

выхода, вызванной магнитным полем индукцией

2,0

3), 6), 10)

10 до 60 А

4,0

Пределы допускаемых значений дополнительной

погрешности измерений энергии, погрешности в±2·δЭакт.

режиме определения погрешностей счетчиков и ±2·δСч.акт.

погрешности частотного выхода, вызванной не- ±2·δЧ.акт.

симметрией напряжений и нагрузки

Условия применения Приборов:

- температура окружающего воздуха, в зависимости от исполнения, приведена в таблице 2;

- относительная влажность воздуха от 30 до 80 %;

- атмосферное давление от 84 до 106 кПа (от 630 до 795 мм рт. ст.).

Знак утверждения типа

Знак утверждения типа наносится на корпус Прибора в виде наклейки или другим спо-

собом, не ухудшающим качества, и на титульных листах руководства по эксплуатации и фор-

муляра типографским способом.

Комплектность средства измерений

1. Прибор энергетика многофункциональный портативный СЕ602М

2. Руководство по эксплуатации (САНТ.411152.055 РЭ)

3. Формуляр (САНТ.411152.055 ФО)

4. Методика поверки (САНТ.411152.055 Д1)

5. Комплект ЗИП

1 шт.;

1 экз.;

1 компл.

Поверка

осуществляется по документу САНТ.411152.055 Д1 " Прибор энергетика многофункциональ-

ный портативный СЕ602М. Методика поверки", утвержденному ГЦИ СИ ФГУП "ВНИИМ им.

Д.И. Менделеева" в декабре. 2012 г.

Основные средства поверки:

- ваттметр-счетчик эталонный многофункциональный СЕ603М-0,030-120. Диапазон

напряжения от 30 до 300 В, диапазон частот от 45 до 66 Гц, диапазон силы тока от 0,01 до

120 А, основная погрешность измерения активной мощности и определения погрешностей

счетчиков активной энергии ±0,030 % при cosφ=1,0, ±0,040 % при cosφ=0,5, основная погреш-

ность измерения реактивной мощности ±0,050 % при sinφ=1,0, ±0,065 % при sinφ=0,5;

Лист № 10

Всего листов 10

- установка для поверки счетчиков ЦУ6804М.Выходное напряжение от 3 до 288 В, си-

ла выходного тока от 0,001 до 10 А; диапазон частот от 47,5 до 63 Гц; коэффициент искажения

синусоидальности выходных сигналов не более 1 %, погрешность установки выходных сигна-

лов ±1,0 %;

- источник питания однофазный установки для поверки однофазных счетчиков СУ001.

Диапазон силы тока от 0,05 до 120 А; напряжения от 100 до 288 В; диапазон частот от 47,5 до

52,5 Гц; коэффициент искажения синусоидальности выходных сигналов не более 2 %, погреш-

ность установки выходных сигналов ±2,0 %.

Сведения о методиках (методах) измерений

Методика измерений изложена в Руководстве по эксплуатации в разделе «Порядок ра-

боты».

Нормативные и технические документы, устанавливающие требования к изделию при-

боры энергетика многофункциональные портативные СЕ602М

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие тех-

нические условия.

МИ 1940-88 ГСИ Государственная поверочная схема для средств измерений силы пе-

ременного электрического тока от 1·10

-8

до 25 А в диапазоне частот от 20 до 1·10

Гц.

ГОСТ Р 8.648-2008 ГСИ Государственная поверочная схема для средств измерений си-

лы переменного напряжения до 1000 В в диапазоне частот от 1·10

-2

до 2·10

Гц.

ГОСТ 8.551-86 ГСИ Государственный специальный эталон и государственная пове-

рочная схема электрической мощности и коэффициента мощности в диапазоне частот

40 – 20000 Гц.

ТУ4381-084-63919543-2011 Приборы энергетика многофункциональные портативные

СЕ602М. Технические условия.

Изготовитель

АО «Электротехнические заводы «Энергомера»

Адрес: 355029, Россия, г. Ставрополь, ул. Ленина, 415.

Тел./факс: (8652) 56-66-90; (8652) 35-75-27 (центр консультаций потребителей), 35-67-45, 56-

44-17 (канцелярия).

E-mail:

concern@energomera.ru

Cайт:

http://www.energomera.ru

Испытательный центр

ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева»

190005, г. Санкт-Петербург, Московский пр., 19,

тел./факс 251-76-01/113-01-14, e-mail:

info@vniim.ru

Аттестат аккредитации ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению

испытаний средств измерений в целях утверждения типа № 30001-10 от 20.12.2010 г.

С.С. Голубев

Заместитель

Руководителя Федерального

агентства по техническому

регулированию и метрологии

М.п.«_____» _________2016 г.

Готовы поверить данное средство измерений.

Поверка средств измерений.

ООО СУПРР 8(812)209-15-19, info@saprd.ru

Похожие средства измерения:

ГРСИ	Наименование СИ	Тип СИ	Производитель	МПИ	Ссылка
40693-09	Приборы счетные одноканальные	ПСО2-4И	ОАО "Пятигорский завод "Импульс", г.Пятигорск	1 год	Перейти
34067-07	Комплексы поверочные портативные	КПП-4	ГУ "Главная геофизическая обсерватория им.А.И.Воейкова", г.С.-Петербург	1 год	Перейти
83728-21	Комплексы поверочные портативные	КПП-4М	ФГУП "ВНИИМ им. Д.И. Менделеева", г. Санкт-Петербург	3 года	Перейти
4578-74	Приборы лабораторные компенсационные самопишущие	ЛКС4-002, ЛКСМ4-003, ЛКС4-004	НПП "Буревестник", г.С.-Петербург	Нет данных	Перейти
67606-17	Приборы	Визит-1М	АО "Пермский научно-исследовательский технологический институт" (ПНИТИ), г.Пермь	1 год	Перейти

Поверка средств измерений

ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru

Поверка средств измерений

Заказать поверкуПриборы энергетика многофункциональные портативные СЕ602МГРСИ 52426-13

Заказать поверку
Приборы энергетика многофункциональные портативные СЕ602М
ГРСИ 52426-13
