Анализаторы цифровых и аналоговых ТВ сигналов SEFRAM 7803B, 7803BT, 7804B, 7804BT, 7806, 7807, 7808, 7809, ГРСИ 52416-13
Номер госреестра:
52416-13
Наименование СИ:
Анализаторы цифровых и аналоговых ТВ сигналов
Обозначение типа:
SEFRAM 7803B, 7803BT, 7804B, 7804BT, 7806, 7807, 7808, 7809
Производитель:
Фирма "SEFRAM Instruments & Systemes", Франция
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
17.01.2018
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 49489
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Анализаторы цифровых и аналоговых ТВ сигналов SEFRAM 7803B, 7803BT,
7804B, 7804BT, 7806, 7807, 7808, 7809
Назначение средства измерений
Анализаторы цифровых и аналоговых ТВ сигналов Sefram 7803B, 7803BT, 7804B,
7804BT, 7806, 7807, 7808, 7809 (далее – анализаторы) предназначены для измерений пара-
метров сигналов кабельного и спутникового телевидения стандартов B, G, D, K, I, L, M, N,
FM, DVB-T/H, DVB-T2, DVB-C, DVB-S, DVB-S2, DSS, MCNS стандартов цветности PAL,
SECAM, NTSC.
Описание средства измерений
Конструктивно анализатор выполнен как одноблочная конструкция. Все узлы раз-
мещены в пластмассовом корпусе, индикация выходных параметров осуществляется по
жидкокристаллическому индикатору, на передней панели расположены кнопки установки
выходных параметров и режимов работы.
Принцип действия анализаторов основан на методе последовательного анализа сиг-
нала. Анализатор представляет собой автоматически или вручную перестраиваемый суперге-
теродинный приемник с последующей оцифровкой сигналов, выполняемой аналогово-
цифровым преобразователем (АЦП) совместно с блоком цифровой обработки (БЦО). Изме-
рения и дальнейшая обработка информации осуществляются программным путем. Имеется
интерфейс USB.

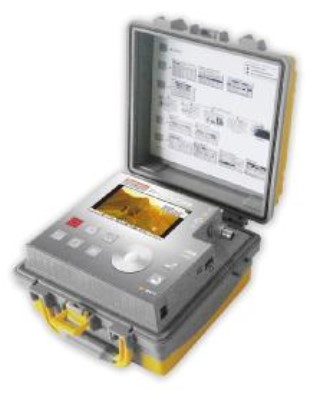

Внешний вид анализатора, место нанесения наклейки «Знак утверждения типа» и
место пломбировки от несанкционированного доступа приведены на рисунке 1.
*- место нанесения наклейки «Знак утверждения типа»
**- место пломбировки от несанкционированного доступа
Рисунок 1
*
**
Лист № 2
Всего листов 4
Программное обеспечение
Работа анализаторов осуществляется под управлением программного обеспечения
(ПО) Mise à jour.
Идентификационные данные (признаки) метрологически значимой части ПО указа-
ны в таблице 1.
Таблица 1
Наимено-
вание ПО
Mise à jour
Идентифи-
кационное
наименова-
ние ПО
780x Mise à
jour
Номер версии
(идентификаци-
онный номер)
ПО
v.1.5
Цифровой иденти-
фикатор ПО (кон-
трольная сумма ис-
полняемого кода)
92E7CE59
Алгоритм
вычисления
цифрового иден-
тификатора ПО
CRC32
Влияние метрологически значимой части ПО на метрологические характеристики
анализаторов не выходит за пределы согласованного допуска.
Метрологически значимая часть ПО анализаторов и измеренные данные достаточно
защищены от непреднамеренных и преднамеренных изменений. Защита ПО от непреднаме-
ренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.
Метрологические и технические характеристики
Метрологические и технические характеристики анализаторов приведены в таблице 1.
Таблица 1
Наименование характеристикиЗначение
7808
7809
7803B,
7803BT,
7806
Диапазон рабочих частот, МГцот 45 до 865
7804B,
7804BT
7807
от 5 до 865
от 900 до 2150
от 45 до 865
Дискретность
частоты, кГц
перестройки 100
1000
(для 7806)
100100050
1000
(для 7807)
от 20 до 120
от 20 до
120
от 40 до 110
от 20 до 120
± 2
± 2
± 2
± 2
Диапазон измерений уровня
напряжения входного сигнала
в диапазоне рабочих частот,
дБмкВ
Пределы допускаемой абсо-
лютной погрешности измере-
ний уровня напряжения сигна-
ла в диапазоне рабочих частот,
дБ
Стандарты
B, G, D, K,
I, L, M, N,
FM, DVB-
T/H
B, G, D, K,
I, L, M, N,
FM, DVB-
C, MCNS
PAL, SECAM,
NTSC, DVB-S,
DVB-S2, DSS
B, G, D, K,
I, L, M, N,
FM, DVB-
T/H,
DVB-T2,
MCNS
Габаритные размеры (длина
´
200 x 190 x 100
ширина
´
высота), мм, не бо-
Лист № 3
Всего листов 4
Наименование характеристикиЗначение
7803B,
7803BT,
7806
7804B,78087809
7804BT
7807
лее
Масса, кг, не более
1,6
Напряжение питания от сетиот 100 до 240
переменного тока
частотой 50 Гц, В
Потребляемая мощность, ВА,15
не более
Рабочиеусловияэксплуата-20±10
ции:
температураокружающего
воздуха,
°
С
Знак утверждения типа
Знак утверждения типа средства измерений наносится типографским способом на ти-
тульный лист эксплуатационной документации и на лицевую панель анализатора в виде на-
клейки.
Комплектность средства измерений
Комплект поставки включает:
- анализатор цифровых и аналоговых ТВ сигналов Sefram 7803B, или 7803BT, или
7804B, или 7804BT, или 7806, или 7807, или 7808, или 7809 – 1 шт. (по заказу);
- комплект ЗИП– 1 шт.;
- методика поверки– 1 шт.;
- программное обеспечение- 1 шт;
- эксплуатационная документация- 1 к-т.
Поверка
осуществляется по документу МП 52416-13 «Инструкция. Анализаторы цифровых и анало-
говых ТВ сигналов Sefram 7803B, 7803BT, 7804B, 7804BT, 7806, 7807, 7808, 7809 фирмы
«Sefram», Франция. Методика поверки», утвержденному руководителем ГЦИ СИ ФБУ
«ГНМЦ Минобороны России» «23» декабря 2011 г.
Основные средства поверки:
частотомер электронно-счетный Ч3-66 (рег. № 9273-85) (пределы допускаемой отно-
сительной погрешности по частоте встроенного кварцевого генератора
±
5·10
-7
за год),
генератор сигналов СВЧ R&S SMR40 (рег. № 35617-07) (диапазон частот от 10 МГц
до 40 ГГц, пределы допускаемой относительной погрешности установки частоты
±
3·10
-6
),
приемник измерительный R&S ESPI7 (рег. № 26743-09) (диапазон рабочих частот от
9 кГц до 7 ГГц, пределы допускаемой абсолютной погрешности измерений частоты 2 ГГц
± 3 Гц, пределы допускаемой абсолютной погрешности измерений уровня сигнала ± 0,7 дБ).
Сведения о методиках (методах) измерений
Анализаторы цифровых и аналоговых ТВ сигналов Sefram 7803B, 7803BT, 7804B,
7804BT, 7806, 7807, 7808, 7809. Руководство по эксплуатации.
Лист № 4
Всего листов 4
Нормативные и технические документы, устанавливающие требования к анализато-
рам цифровых и аналоговых ТВ сигналов Sefram 7803B, 7803BT, 7804B, 7804BT, 7806,
7807, 7808, 7809
Техническая документации фирмы-изготовителя.
Рекомендации по областям применения в сфере государственного регулирования обес-
печения единства измерений
Выполнение работ по оценке соответствия промышленной продукции и продукции
других видов, а также иных объектов установленным законодательством Российской Феде-
рации обязательным требованиям, в том числе проведение исследовательских и испытатель-
ных работ в лабораторных и производственных условиях.
Изготовитель
Фирма «Sefram Instruments & Systemes», Франция
32, Rue Edouard Martel, 42100 - Saint Etienne, France
Заявитель
Общество с ограниченной ответственностью «Лайнтест» (ООО «Лайнтест»)
Юридический адрес: 109428, г. Москва, ул. Стахановская, д. 6
Почтовый адрес: 109387, г. Москва, ул. Краснодонская, д. 16А
Тел. (495) 660-52-99, 956-55-05, факс (495) 350-25-39
Испытательный центр
Государственный центр испытаний средств измерений Федеральное бюджетное уч-
реждение «Главный научный метрологический центр Министерства обороны Российской
Федерации» (ГЦИ СИ ФБУ «ГНМЦ Минобороны России»). Аттестат аккредитации №
30018-10 от 05.08.2011 г.
Юридический (почтовый) адрес: 141006, г. Мытищи, Московская область, ул. Кома-
рова, д. 13
Телефон: (495) 583-99-23, факс: (495) 583-99-48
Заместитель Руководителя
Федерального агентства по техническому
регулированию и метрологииФ.В. Булыгин
М.п.«____»_______________2013 г.
