Анализаторы телевизионных сигналов WFM2200, WFM5200, WFM7200, WFM8200, WFM8300, WVR5200, WVR7200, WVR8200, WVR8300, ГРСИ 52411-13
Номер госреестра:
52411-13
Наименование СИ:
Анализаторы телевизионных сигналов
Обозначение типа:
WFM2200, WFM5200, WFM7200, WFM8200, WFM8300, WVR5200, WVR7200, WVR8200, WVR8300
Производитель:
Компания "Tektronix (China) Co., Ltd.", Китай
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
20.11.2022
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 49484
об утверждении типа средств измерений
лист № 1
всего листов 8
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Анализаторы телевизионных сигналов WFM2200, WFM5200, WFM7200,
WFM8200, WFM8300, WVR5200, WVR7200, WVR8200, WVR8300
Назначение средства измерений
Анализаторы телевизионных сигналов WFM2200, WFM5200, WFM7200, WFM8200,
WFM8300, WVR5200, WVR7200, WVR8200, WVR8300 предназначены для измерения
параметров цифровых и аналоговых телевизионных сигналов изображения и звука, и
применяются при разработке, монтаже, настройке и эксплуатации телерадиовещательной
аппаратуры, а также для метрологического обеспечения телевизионного оборудования.
Описание средства измерений
Анализаторы телевизионных сигналов WFM2200, WFM5200, WFM7200, WFM8200,
WFM8300, WVR5200, WVR7200, WVR8200, WVR8300 выполнены на платформе цифрового
широкополосного осциллографа с системой синхронизации развертки от телевизионного
сигнала. Развертка сигналов видео осуществляется от входного сигнала или от внешнего
сигнала различных телевизионных форматов.
Видеосигналы в различных формах и параметры звуковых сигналов отображаются на
цветном жидкокристаллическом дисплее.
Анализ телевизионных видеосигналов производится в форме осциллограмм, векторов с
комбинированными и компонентными масштабными сетками, различных диаграмм, а также в
виде обычного телевизионного изображения.
Уровни сигналов в каналах звука отображаются в виде вертикальных столбиков с
масштабной шкалой, стереофонических диаграмм и фигур Лиссажу.
Функциональные возможности и опции моделей представлены в таблицах ниже.
цифровой AES
цифровой Embedded AES
ФОРМАТЫ ВИДЕОСИГНАЛОВ
цифровой SDI SD; HD; Dual Link
цифровой SDI 3G (опция 3G)
аналоговый PAL (опция CPS)
все модели
все модели
WFM/WVR7200/8200/8300
ФОРМАТЫ ЗВУКОВЫХ СИГНАЛОВ
цифровой Dolby Digital, Dolby E (опция DPE)
аналоговый (опция AD/DPE)
WFM2200,
опция AD/DPE WFM/WVR7200/8200/8300
WFM2200, опция AUD WFM/WVR5200,
опция AD/DPE WFM/WVR7200/8200/8300
WFM/WVR7200/8200/8300
WFM/WVR7200/8200/8300
WFM/WVR7200/8200/8300
ОПЦИИ К МОДЕЛЯМ
ADцифровые сигналы аудио AES, Embedded AES
аналоговые сигналы аудио
AUDцифровые сигналы аудио Embedded AES
AVDконтроль времени задержки сигнала аудио
DATAрасширенный мониторинг видеосигналов
CAMодновременный мониторинг с 4-х камер
CPSаналоговые видеосигналы PAL
3Gцифровые видеосигналы SDI формата 3G
DPE= AD + Dolby Digital, Dolby E
EYEглазковая диаграмма; измерение джиттера
GENгенератор «патологического» тестового сигнала
WFM/WVR5200
WFM/WVR7200
WFM2200, WFM/WVR5200
WFM/WVR5200
WFM/WVR7200/8200/8300
все модели
WFM/WVR7200/8200/8300
WFM/WVR8200
WFM/WVR5200/7200/8200
лист № 2
всего листов 8
LOUDизмерение уровня цифрового сигнала аудиоWFM/WVR5200
NRC
PHY
WFM/WVR8300
PHY3
WFM/WVR7200
PROD
конструкция для монтажа в стойкуWFM/WVR8200/8300
измерения параметров глазковой диаграммы;
измерения джиттера;
генератор «патологического» тестового сигнала
измерения параметров глазковой диаграммы;
измерения джиттера
расширенный анализ гамутавсе модели, кроме WFM2200
S3Dмониторинг видеосигналов стерео 3D
2SDIдополнительный модуль SDI в слоте 2
SIMодновременный анализ 2 SDI или SDI + CPS
62кабель для аналоговых сигналов аудио
WFM/WVR7200
WFM/WVR7200/8200/8300
WFM/WVR7200/8200/8300
WFM/WVR7200/8200/8300
Примечание: опции CPS и 2SDI не могут быть установлены одновременно
Конструктивно модели с обозначением WFM выполнены в виде моноблока с встроенным
цветным жидкокристаллическим дисплеем. Модели с обозначением WVR представляют собой
блок, который может быть установлен в стандартную стойку, для наблюдения сигналов
требуется внешний монитор.
Модели WFM2200, WFM5200, WVR5200 работают от внешнего источника питания
постоянного тока (или сетевого адаптера) и могут быть использованы в полевых условиях.
Модели WFM7200, WFM8200, WFM8300, WVR7200, WVR8200, WVR8300
предназначены для
стационарного применения.
Дистанционное управление приборами осуществляется через интерфейсы Ethernet и USB.
Внешний вид анализаторов телевизионных сигналов WFM2200, WFM5200, WFM7200,
WFM8200, WFM8300, WVR5200, WVR7200, WVR8200, WVR8300 показан на фотографиях
ниже.

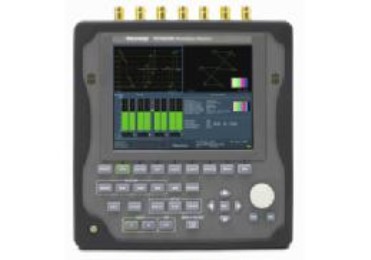

фотография 1 – лицевая панель WFM2200
фотография 2 – верхняя панель WFM2200
место пломбирования

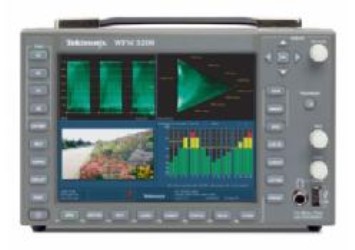

фотография 3 – лицевая панель WFM5200

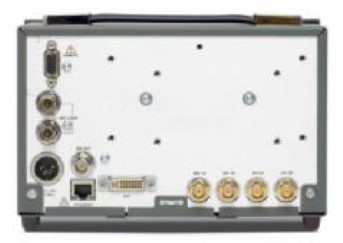

фотография 4 – задняя панель WFM5200
место пломбирования
лист № 3
всего листов 8
место пломбирования

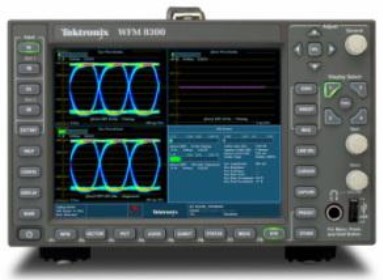

фотография 5 – лицевая панель
WFM7200/8200/8300

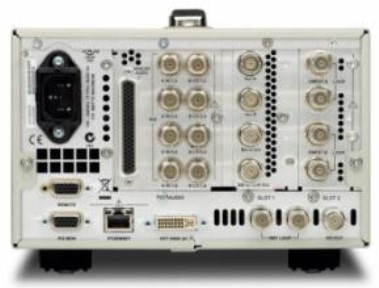

фотография 6 – задняя панель
WFM7200/8200/8300
место пломбирования

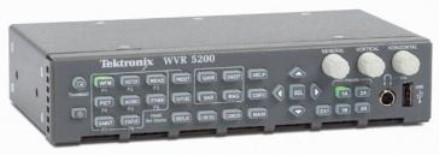

фотография 7 – общий вид WVR5200

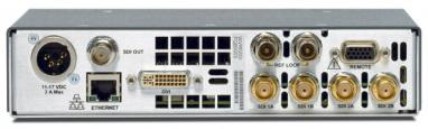

фотография 8 – задняя панель WVR5200

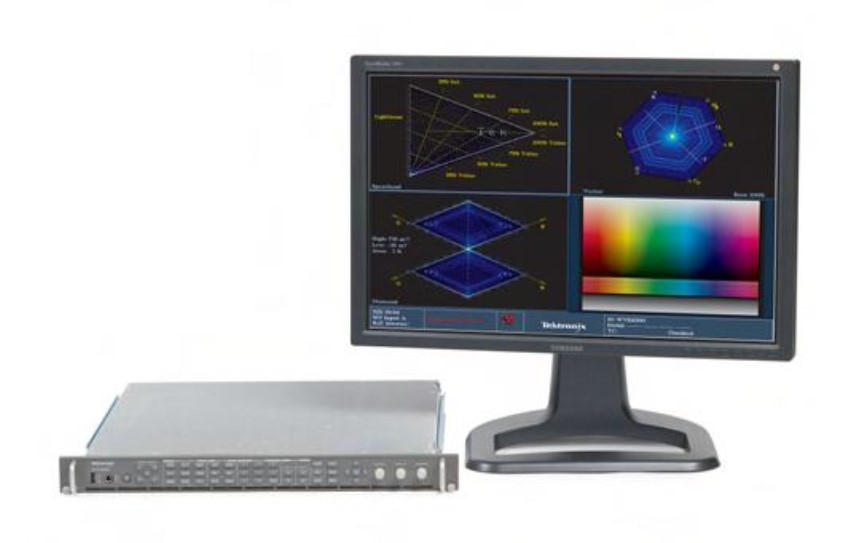

фотография 9 – общий вид WVR7200/8200/8300 с внешним монитором
лист № 4
всего листов 8

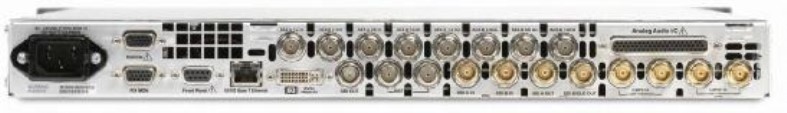

фотография 10 – задняя панель WVR7200/8200/8300
По условиям эксплуатации анализаторы телевизионных сигналов WFM2200, WFM5200,
WFM7200, WFM8200, WFM8300, WVR5200, WVR7200, WVR8200, WVR8300 соответствуют
группе 3 ГОСТ 22261-94.
МОДЕЛЬ
A для СИ
категории P
Программное обеспечение
Программное обеспечение установлено на внутренний микропроцессор и выполняет
функцииуправлениярежимамиработы,обработкиипредставленияизмерительной
информации. Общие сведения о программном обеспечении приведены в таблице ниже.
класс риска по
WELMEC 7.2
WFM2200
WFM/WVR5200
WFM/WVR7200/8200/8300
идентификационное
наименование
WFM Firmware
WFM/WVR Firmware
WFM/WVR Firmware
идентификационный
номер версии
V1.5.0.5 и выше
V2.6.2 и выше
V2.5.4 и выше
Метрологические и технические характеристики
2
4
BNC 75 Ом
(800 ± 80) мВ
П-П
1X; 2X; 5X; 10X
от 0,25 до 2
± 0,5 %
± 0,2 %
(800 ± 80) мВ
ПАРАМЕТРЫ КАНАЛОВ ЦИФРОВОГО ВИДЕОСИГНАЛА
количество входных каналов SDI
стандартное исполнение, кроме WFM/WVR5200
WFM/WVR5200, WFM/WVR7200/8200/8300 с опцией 2SDI
тип входных соединителей SDI
1
2
3
BNC 75 Ом
диапазон амплитуды импульсов цифрового видеосигнала на входе,
типовые значения
масштаб вертикальной шкалы
фиксированные значения масштаба
коэффициент плавной установки
относительная погрешность отсчета уровня аналогового сигнала
1
для масштаба 1X (полная шкала 700 мВ), не более
для масштаба 5X (полная шкала 700 мВ), не более
количество выходных каналов SDI
WFM2200, WFM/WVR5200
WFM/WVR7200/8200/8300
WFM/WVR8200/8300 с опцией GEN или PHY
тип выходных соединителей SDI
амплитуда импульсов на выходе
Примечание 1. данный параметр характеризует точность, с которой может быть отсчитан
уровень декодированного сигнала, отображаемого на дисплее в форме аналогового сигнала
видео или аудио, и определяется разрядностью декодера и разрешением монитора
место пломбирования
лист № 5
всего листов 8
± 1 %
1
нет
16 (2 группы по 8)
1
нет
8 (одна группа)
BNC 75 Ом
48 кГц
32; 44,1; 48; 96; 192 кГц
± 5 %
от 0,2 до 2 В
П-П
24 кОм
18 кОм
диапазон уровней аналогового сигнала звука на входе относительно
опорного уровня
4
от – 16 до + 24 дБ
длительность фронта и среза импульсов на выходе (20/80 %),
типовые значения, не более
для сигнала SD
для сигнала HD
от 400 до 800 пс
135 пс
режим глазковой диаграммы (опции EYE, PHY, PHY3)
полоса пропускания по уровню – 3 дБ, типовое значение
относительная погрешность полной шкалы, не более
от 100 кГц до 7 ГГц
± 5 %
ПАРАМЕТРЫ КАНАЛОВ АНАЛОГОВОГО ВИДЕОСИГНАЛА (ОПЦИЯ CPS)
количество каналов
тип соединителей
2
2
BNC 75 Ом
± 6 В
± 6 дБ
диапазон измерения напряжения аналогового видеосигнала
динамический диапазон измерения уровня аналогового видеосигнала
относительная погрешность курсорных измерений амплитуды
напряжения 700 мВ, не более
неравномерность амплитудно-частотной характеристики на частотах
до 5,75 МГц, не более
± 1 %
ПАРАМЕТРЫ КАНАЛОВ ЦИФРОВОГО СИГНАЛА ЗВУКА
количество входов
WFM2200
WFM/WVR5200
WFM/WVR7200/8200/8300
количество выходов
WFM2200
WFM/WVR5200
WFM/WVR7200/8200/8300
тип входных и выходных соединителей
тактовая частота сигнала
WFM2200, WFM/WVR5200 (опция AUD)
WFM/WVR7200, WFM/WVR8200/8300
диапазон допускаемого отклонения тактовой частоты от номинала
диапазон амплитуды импульсов на входе
относительная погрешность отсчета уровня аналогового сигнала
звука в диапазоне от – 40 до 0 дБ на частотах от 20 Гц до 20 кГц
1,3
амплитуда импульсов на выходе
не более ± 0,1 дБ
(1 ± 0,1) В
ПАРАМЕТРЫ КАНАЛОВ АНАЛОГОВОГО СИГНАЛА ЗВУКА
2 х 6 (12 каналов)
62-контактный, DSUB
количество входных каналов (при симметричном включении)
тип соединителя для входных и выходных каналов
импеданс входа, типовое значение
симметричный вход
несимметричный вход
относительная погрешность измерения уровня аналогового сигнала
на частотах от 20 Гц до 20 кГц
количество выходных каналов (при симметричном включении)
± 0,3 дБ
8
Примечание 2. каналы проходного типа, требуется подключение нагрузки 75 Ом
Примечание 3. 0 дБ полной шкалы соответствует напряжению 9,757 В (скз); опорный уровень
по стандарту SMPTE равен – 18 дБ от полной шкалы и соответствует напряжению 1,228 В
Примечание 4. опорный уровень 0 дБ составляет 0,775 В (мощность 1 мВт на нагрузке 600 Ом)
лист № 6
всего листов 8
+ 24 дБ
+ 12 дБ
± 0,8 дБ
от 12 до 15 В
220 ± 22 В; 50 ± 0,5 Гц
216 х 208 х 36
133 х 213 х 140
44 х 213 х 140
133 х 213 х 460
44 х 483 х 514
от 0 до + 40
о
С
от 20 до 80 %
3000 м
50 Ом
импеданс выхода (при симметричном включении), типовое значение
максимальная амплитуда аналогового сигнала звука на выходе
относительно опорного уровня
4
симметричный выход
несимметричный выход
относительная погрешность коэффициента преобразования от
аналогового входа к аналоговому выходу, не более
максимальная мощность на нагрузке аналоговых выходов
(одновременная работа, все выходы симметричные)
25 мВт
ПАРАМЕТРЫ ВНЕШНЕЙ СИНХРОНИЗАЦИИ ПО ТЕЛЕВИЗИОННОМУ СИГНАЛУ
тип соединителя
диапазон уровня сигнала синхронизации
диапазон устойчивости синхронизации
BNC 75 Ом
от 0,5 до 2 В
± 50∙10
-6
ПАРАМЕТРЫ ПИТАНИЯ И МАССОГАБАРИТНЫЕ ХАРАКТЕРИСТИКИ
35 Вт
140 Вт
1,8
1,1
5,5
4,31
напряжение и частота сети питания
WFM2200, WFM/WVR5200 (постоянный ток)
WFM/WVR7200, WFM/WVR8200/8300
потребляемая мощность, не более
WFM2200, WFM/WVR5200
WFM/WVR7200, WFM/WVR8200/8300
габаритные размеры (высота х ширина х глубина), мм
WFM2200
WFM5200
WVR5200
WFM7200, WFM8200, WFM 8300
WVR7200, WVR8200, WVR8300
масса, не более, кг
WFM2200, WFM5200
WVR5200
WFM7200, WFM8200, WFM 8300
WVR7200, WVR8200, WVR8300
УСЛОВИЯ ЭКСПЛУАТАЦИИ (группа 3 ГОСТ 22261-94)
рабочие условия
диапазон температур
относительная влажность воздуха при температуре до + 40
о
С
предельная высота над уровнем моря
условия транспортирования и хранения
диапазон температур
WFM2200, WFM/WVR5200, WFM7200/8200/8300
WVR7200, WVR8200, WVR8300
относительная влажность воздуха при температуре до + 60
о
С
предельная высота над уровнем моря
электромагнитная совместимость
безопасность
от – 20 … + 60
о
С
от – 40 … + 75
о
С
от 5 до 90 %
12200 м
по ГОСТ Р 51522-99
по ГОСТ Р 52319-2005
Знак утверждения типа
Знак утверждения типа наносится на заднюю панель корпуса анализаторов телевизионных
сигналов WFM2200, WFM5200, WFM7200, WFM8200, WFM8300, WVR5200, WVR7200,
WVR8200, WVR8300 в виде наклейки и на титульный лист руководства по эксплуатации
типографским способом.
лист № 7
всего листов 8
1 шт. по заказу
кол-во
Комплектность средства измерений
наименование и обозначение
анализатор телевизионных сигналов WFM2200, WFM5200, WFM7200,
WFM8200, WFM8300, WVR5200, WVR7200, WVR8200, WVR8300
опции
кабель сетевой опция A1 для моделей WFM/WVR7200/8200/8300
аккумуляторная батарея для моделей WFM2200, WFM/WVR5200
адаптер сетевой опция A1 для моделей WFM2200, WFM/WVR5200
нагрузка оконечная BNC 75 Ом для WVR7200/8200/8300
адаптер монитора VGA(f)-DVI(m) для WVR7200/8200/8300
набор деталей для монтажа в стойку для WVR7200/8200/8300
дополнительные принадлежности
инструкция по инсталляции и безопасности (многоязычная)
компакт-диск CD с документацией на английском языке
руководство по эксплуатации на CD 077-0702-00 для модели WFM8200/8300
руководство по эксплуатации на CD 077-0703-00 для модели WVR8200/8300
руководство по эксплуатации на CD 077-0704-00 для модели WFM7200
руководство по эксплуатации на CD 077-0705-00 для модели WVR7200
руководство по эксплуатации на CD 077-0706-00 для модели WFM5200
руководство по эксплуатации на CD 077-0707-00 для модели WVR5200
руководство по эксплуатации на CD 077-0708-00 для модели WFM2200
методика поверки МП РТ 1841-2012
по заказу
1 шт.
1 шт.
1 шт.
2 шт.
1 шт.
1 шт.
по заказу
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
Поверка
осуществляется по документу «МП РТ 1841-2012. Анализаторы телевизионных сигналов
WFM2200, WFM5200, WFM7200, WFM8200, WFM8300, WVR5200, WVR7200, WVR8200,
WVR8300. Методика поверки», утвержденному руководителем ГЦИ СИ ФБУ «Ростест-
Москва» 04.12.2012 г.
Средства поверки:
наименование и требования к
метрологическим характеристикам
генератор тестового телевизионного
цифрового видеосигнала SDI
цифровой сигнал SD/HD, Embedded Audio;
относительная погрешность тактовой
частоты не более ± 3∙10
-6
рекомендуемые эталонные средства измерений
и метрологические характеристики
генератор тестовых телевизионных сигналов
Tektronix TG700 с модулями DVG7, HDVG7
цифровой сигнал SD/HD, Embedded Audio;
относительная погрешность тактовой частоты
не более ± 1∙10
-6
-6
-6
генератор тестового телевизионного
аналогового видеосигнала
(для опции CPS)
аналоговый компонентный видеосигнал;
относительная погрешность тактовой
частоты не более ± 3∙10 ;
относительная погрешность амплитуды
сигнала 700 мВ не более ± 1 %;
неравномерность АЧХ сигнала “Multiburst”
на частотах до 5 МГц не более ± 0,5 %
осциллограф цифровой
(при наличии опций CPS, EYE/PHY)
диапазон частот от 0 до 500 МГц;
синхронизация от телевизионного сигнала;
относительная погрешность коэффициента
отклонения 100 мВ/дел не более ± 2 %
генератор тестовы
х
телевизионных сигналов
Tektronix TG700 с модулем AVG7
аналоговый компонентный видеосигнал;
относительная погрешность тактовой частоты
не более ± 1∙10 ;
относительная погрешность амплитуды сигнала
700 мВ не более ± 1 %;
неравномерность АЧХ сигнала “Multiburst” на
частотах до 5 МГц не более ± 0,5 %
осциллограф цифровой Tektronix DPO7054
диапазон частот 0 до 500 МГц;
синхронизация от телевизионного сигнала;
относительная погрешность коэффициента
отклонения 100 мВ/дел не более ± 1 %
лист № 8
всего листов 8
относительная погрешность измерения
напряжения синусоидального сигнала
от 0,15 до 7 В (скз) в диапазоне частот
от 20 Гц до 20 кГц не более ± 0,3 %
генератор сигналов звуковых частот
(при наличии опций AD/DPE)
относительная погрешность установки
уровня синусоидального сигнала
от 1 до 6 В (скз) в диапазоне частот
от 20 Гц до 20 кГц не более ± 1,2 %
вольтметр переменного напряжения
(при наличии опций AD/DPE)
относительная погрешность измерения
напряжения синусоидального сигнала
от 0,15 до 7 В (скз) в диапазоне частот
от 20 Гц до 20 кГц не более ± 1 %
генератор сигналов сложной формы со
сверхнизким уровнем искажений
S
RS DS360
относительная погрешность установки уровня
синусоидального сигнала от 1 до 6 В (скз) в
диапазоне частот от 0,01 Гц до 100 кГц
не более ± 1,0 %
мультиметр цифровой Keithley 2000
Сведения о методиках (методах) измерений
Методы измерений изложены в руководствах по эксплуатации 077-0702-00, 077-0703-00,
077-0704-00, 077-0705-00, 077-0706-00, 077-0707-00, 077-0708-00.
Нормативные документы, устанавливающие требования к анализаторам телевизионных
сигналов WFM2200, WFM5200, WFM7200, WFM8200, WFM8300, WVR5200, WVR7200,
WVR8200, WVR8300
ГОСТ Р 52592-2006 «Тракт передачи сигналов цифрового вещательного телевидения.
Звенья тракта и измерительные сигналы. Общие требования».
ГОСТ Р 52722-2007 «Каналы передачи цифровых телевизионных сигналов аппаратно-
студийного комплекса и передвижной телевизионной станции цифрового вещательного
телевидения».
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие
технические условия».
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
Выполнение работ по оценке соответствия промышленной продукции (телевизионной
техники)установленнымзаконодательствомРоссийскойФедерацииобязательным
требованиям.
Изготовитель
Компания “Tektronix (China) Co, Ltd.”, Китай
адрес: 1227 Chuan Qiao Road, Pudong New Area, Shanghai 201206, P.R.C,
тел. (8621)38960893, факс (8621)58993156
Заявитель
ЗАО «АКТИ-Мастер»
юридический адрес: 125047, Москва, ул. Александра Невского, 19/25, стр. 1;
тел./факс (499)154-74-86
Испытательный центр
ФБУ «Ростест-Москва», аттестат аккредитации № 30010-10
117418 Москва, Нахимовский пр., 31; тел. (499)129-19-11, факс (499)129-99-96
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологии
Ф.В. Булыгин
«______»_______________2013 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 21227-01 | Анализаторы температуры вспышки в закрытом тигле | NTA | Фирма "Normalab Analis", Франция | 1 год | Перейти |
| 54029-13 | Анализаторы топлив автоматические | Модель 412 | Фирма "Guided Wave Inc.", США | 1 год | Перейти |
| 15648-96 | Анализаторы автоматические промышленные | Monitor 90 | Фирма "Bran + Luebbe", Германия | 1 год | Перейти |
| 25740-03 | Анализаторы жидкости кондуктометрические | КП-202 | РУП "Гомельский завод измерительных приборов", Беларусь, г.Гомель | 1 год | Перейти |
| 15777-96 | Анализаторы рентгенофлуоресцентные | X-MET 920XRT | Фирма "Metorex International Oy", Финляндия | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
