Анализаторы цифро-аналоговые профессиональные HD мод. TOUCH, FLASH, PRO, ГРСИ 52407-13
Номер госреестра:
52407-13
Наименование СИ:
Анализаторы цифро-аналоговые профессиональные
Обозначение типа:
HD мод. TOUCH, FLASH, PRO
Производитель:
Фирма "RO.VE.R. Laboratories S.p.A.", Италия
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
17.01.2018
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 49480
об утверждении типа средств измерений
Лист № 1
всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Анализаторы цифро-аналоговые профессиональные серии HD модели:
TOUCH, FLASH, PRO
Назначение средства измерений
Анализаторыцифро-аналоговыепрофессиональныесерииHDмодели:
TOUCH, FLASH, PRO (далее – анализаторы) предназначены для: измерения параметров
входного телевизионного (ТВ) сигнала, а также анализа характеристик для цифровых и анало-
говых телевизионных сигналов c стандартным (SD) и высоким (HD) разрешением
Описание средства измерений

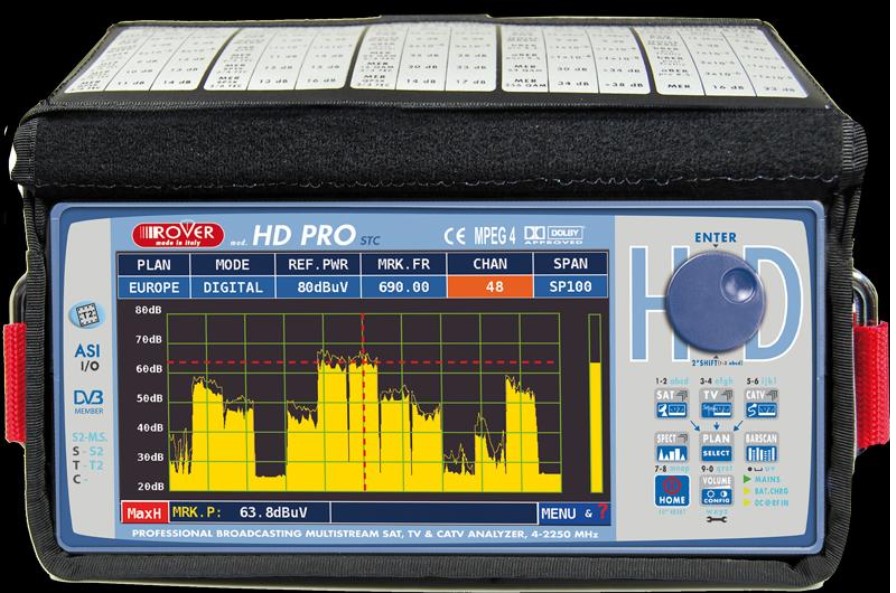

Рисунок 1 – Общий вид прибора
Лист № 2
всего листов 5

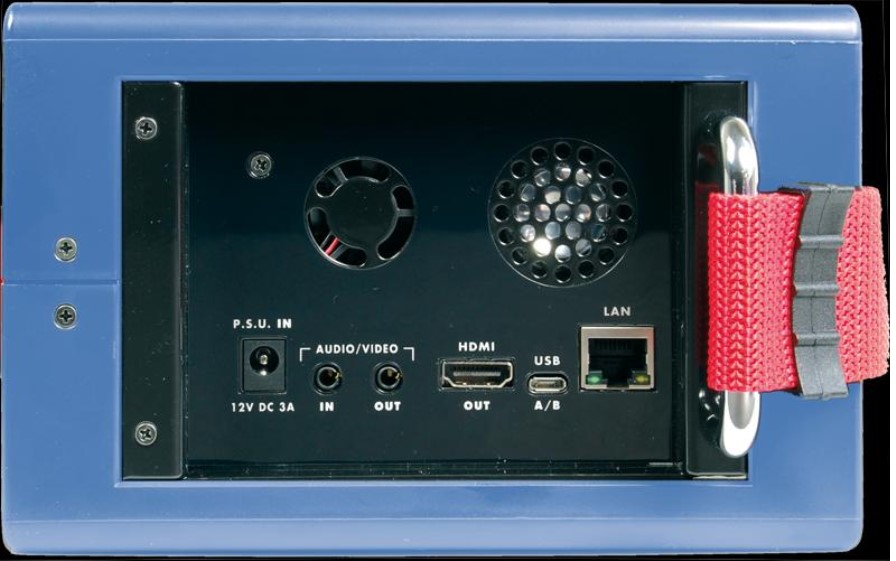

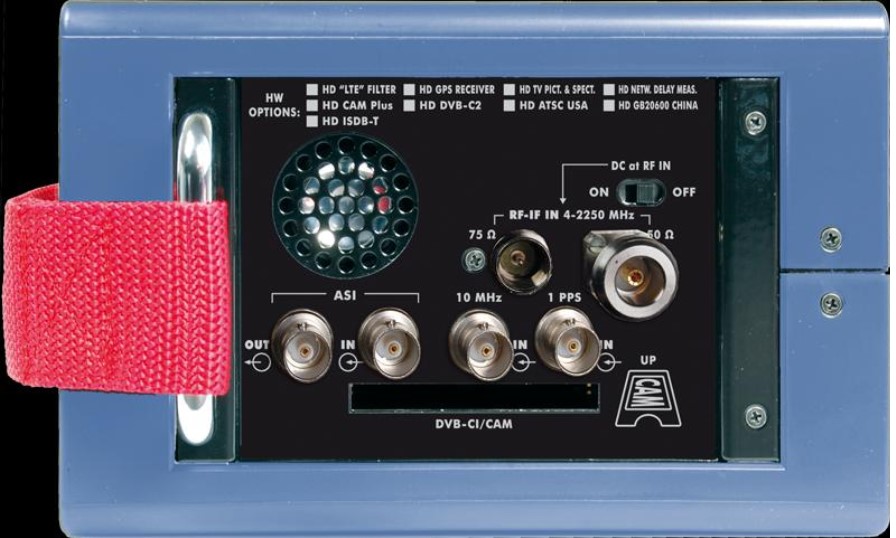

Рисунок 2 Схема пломбировки от несанкционированного доступа и нанесения оттисков
клейм
Анализаторы цифро-аналоговые профессиональные серии HD представляют собой су-
пергетеродинный приемник с ручной и автоматической перестройкой частоты.
Место нанесения оттисков клейм
Место пломбировки
Лист № 3
всего листов 5
Измерение уровня сигнала на входе прибора осуществляется с помощью аналого-
цифрового преобразования и пикового детектирования сигнала с выхода усилителя.
Прибор работает в двух режимах измерения: ТВ приемника и анализатора спектра.
Принцип действия прибора в режиме анализатора спектра основан на методе последова-
тельногоанализасигналасиндикациейспектра наэкране прибора.
Центральный
процессор прибора
обеспечивает прием команд оператора, вводимых с
клавиатуры или сенсорного экрана.
Блок питания формирует необходимые
питающие напряжения от
аккумуляторов
или
внешнего источника питания.
Анализаторы цифро-аналоговые профессиональные серии HD работают в диапазоне
радиочастот от 4 до 2250 МГц.
Анализаторы цифро-аналоговые профессиональные серии HD включают в себя основ-
ные телевизионные стандарты аналогового ТВ: M, N, B, G, I, D, K и L систем цветности PAL,
SEKAM, NTSC.
В режиме ТВ приемника пользователь может работать с сигналами цифровых ТВ стан-
дартов: DVB-T/Т2, DVB-C, DVB-S/S2, компрессии MPEG-2, MPEG-4 посредством их декоди-
рования , таким образом, чтобы телевизионное изображение могло быть просмотрено, а также
параллельно измерять уровень телевизионного сигнала и регистрировать основные параметры
сигнала: отношение аудио/видео (A/V), отношение несущая/шум (C/N), коэффициент битовых
ошибок (BER) и коэффициент ошибок модуляции (MER).
Визуализация данных, а также управление частью функций, осуществляется посредст-
вом цветного сенсорного дисплея LCD 7" TFT16/9.
На передней панели приборов расположена буквенно-цифровая клавиатура, с
помощью которой можно осуществлять прямой доступ к функциям, также для каждой из
кнопок имеется своя пиктограмма-символ, которая показывает режим измерения (Наземное-
Спутниковое/Аналоговое-Цифровое) и функцию, которая задействована в данный момент.
Анализаторы имеют русифицированный интерфейс. Чтобы сделать эксплуатацию при-
боров более простой, в них включены разные типы памяти для автоматического сохранения и
воспроизведения различных
данных и измерений, таких как: вид приема данных, тестовые
точки, частота, план канала.
Анализаторы позволяют подводить питание различного напряжения к внешним уст-
ройствам (5; 13; 18; 24 В), и включают в себя (опционально): порт Scart для аудио/видео, вво-
да/вывода; оптический вход; USB порт; транспортный поток параллельного интерфейса (TS
ASI) и мультимедийный интерфейс высокой четкости (HDMI).
Программное обеспечение
Конструкция анализаторов обеспечивает ограничение доступа к программному обес-
печению, в целях предотвращения несанкционированных настроек и вмешательств, которые
могут привести к искажениям результатов измерений, а также предусмотрен уровень защиты
«А» по МИ 3286-2010.
Программное обеспечение, установленное на внутренний контроллер прибора, по
структуре является целостным, выполняет функции управления параметрами отображения и
математические функции формирования выходного сигнала.
Наименова-
ние про-
граммного
обеспечения
Идентификацион-
ное наименование
программного
обеспечения
Номер версии
(идентификаци-
онный номер)
программного
обеспечения
Цифровой идентифи-
катор программного
обеспечения (кон-
трольная сумма ис-
полняемого кода)
Алгоритм вычис-
ления цифрового
идентификатора
программного
обеспечения
FWROVER_ver_1_48.rvr
1_48a.rvr
896645bb129961be73fb965CRC32
7a36fa370
Различия в моделях
Цифровой стандарт DVB-T2
TOUCH
да
FLASHPRO
нет да
Лист № 4
всего листов 5
Метрологические и технические характеристики
Рабочий диапазон частот для наземного ТВ вещания
Рабочий диапазон частот для спутникового ТВ вещания
Уровень входного сигнала в рабочем диапазоне частот 4 – 1000 МГц
Уровень входного сигнала в рабочем диапазоне частот 930 – 2250 МГц
4 – 1000 МГц
930 – 2250 МГц
30 – 125 дБмкВ
1
35 – 125 дБмкВ
Пределы допускаемой относительной погрешности измерения уровня ана- ± 2 дБ
логового, цифрового ТВ сигнала стандарта DVB-T/T2/Н, DVB-C в диапа-
зоне частот 4 – 1000 МГц
Пределы допускаемой относительной погрешности измерения уровня± 2,5 дБ
цифрового ТВ сигнала стандарта DVB-S/S2 в диапазоне частот 930 – 2250
МГц
Пределы допускаемой относительной погрешности измерения модуляци- ± 2 дБ
онной ошибки MER
для цифрового стандарта DVB-T/Т2/Н, DVB-C до 36 дБ
для цифрового стандарта DVB-S/S2 до 25 дБ
сигнал/шум
± 2 дБ
Пределы допускаемой
относительной
погрешности измерения
(C/N) в диапазоне значений до 45 дБ
Характеристики электропитания прибора:
входное напряжение постоянного тока, В
12 - 24
входное напряжение сети переменного тока для АС адаптера, В100 - 240
Примечание 1. здесь и далее дБмкВ обозначает уровень в дБ относительно 1 мкВ
Масса – не более 2,5 кг;
Габариты (длина × ширина × высота) – не более 245×180×115 мм.
Условия эксплуатации
Рабочие условия эксплуатации:
Температура окружающей trial: отминус 10 доплюс50
0
С;
относительная влажность воздуха, не более 80 %.
Знак утверждения типа
Знак утверждения типа наносится на левый верхний угол этикетки с условным назва-
нием прибора способом печати на самоклеющейся пленке. Этикетка размещается на задней
панели анализаторов цифро-аналоговых профессиональных серии HD.
На титульный лист «Руководства
по эксплуатации» знак утверждения типа наносят
типографским способом.
Примечание
Количество
1
1
Комплектность средства измерений
Комплект поставки прибора приведен в таблице 1.
Таблица 1
Наименование, тип
Упаковочная коробка
Анализатор цифро-аналоговый профессиональный серии
HD модели: TOUCH, FLASH, PRO
Композитные кабели
Адаптер питания
Руководство по эксплуатации с методикой поверки
Паспорт
1
1
1
1
Брошюра (СD диск)
Брошюра
Поверка
осуществляется по документу МП – РТ – 1785 – 2012 «Анализаторы цифро-аналоговые про-
фессиональные серии HD модели: TOUCH, FLASH, PRO. Методика поверки», утвержденному
руководителем ГЦИ СИ ФБУ «Ростест-Москва» 22 августа 2012 г.
Лист № 5
всего листов 5
Основное оборудование необходимое для поверки:
-тестер телерадиовещательный R&S SFE, Госреестр № 43199-09
(
диапазон частот от 100 кГц до 2,5 ГГц);
-анализатор телевизионный R&S ETL, Госреестр № 38441-08
(диапазончастот 500 кГц-3 ГГц, диапазонизмеренийуровня сигналаот 5 дБмкВ до 127 дБмкВ).
Сведения о методиках (методах) измерений
Методы измерений с помощью анализаторов цифро-аналоговых профессиональных се-
рии HDмодели: TOUCH, FLASH, PROуказаны в эксплуатационном документе
«Анализаторыцифро-аналоговыепрофессиональныесерииHDмодели:
TOUCH, FLASH, PRO. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к анализаторам
цифро-аналоговым профессиональным серии HD модели: TOUCH, FLASH, PRO
ГОСТ Р 52210-2004 Телевидение вещательное цифровое. Термины и определения.
ГОСТ Р 535300-2009 Телевидение вещательное цифровое. Основные параметры. Тех-
нические требования.
Рекомендации по областям применения в сфере государственного регулирования обес-
печения единства измерений
Выполнение работ по оценке соответствия промышленной продукции и продукции
других видов, а также иных объектов установленным законодательством Российской Федера-
ции обязательным требованиям.
Изготовитель
фирма RO.VE.R. Laboratories S.p.A., Италия.
адрес: Via Parini, 2/4 – Colombare di Sirmione 25010 (BS) Italy
Tel: (+39) 030 91981 • Fax: (+39) 030 9906894
Заявитель
ОАО Научно-технический центр «КОСМОС», г. Москва.
Адрес: Российская Федерация, 121087 г. Москва, ул. Барклая, д. 6 стр.5, комн. 22в
Тел./факс +7 (495) 783-60-55
Испытательный центр
ГЦИ СИ ФБУ «Ростест-Москва»; аттестат аккредитации от 15.03.2010 г. № 30010-10;
117418 г. Москва, Нахимовский проспект, 31;
тел./факс (495) 544 00 00;
Ф.В. Булыгин
Заместитель Руководителя Федерального
агентства по техническому
регулированию и метрологии
М.п.
«» __________ 2013 г.
