Номер госреестра:
52373-13
Наименование СИ:
Нефелометр
Обозначение типа:
FD12
Производитель:
Фирма "Vaisala Oyj", Финляндия
Межповерочный интервал:
1 год
Сведения о типе СИ:
Заводской номер
Заводской номер:
зав.№ R16110
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
1
Приложение к свидетельству № 49530
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Нефелометр FD12
Назначение средства измерений
Нефелометр FD12 предназначен для автоматических измерений метеорологической оп-
тической дальности (далее МОД).
Описание средства измерений
Принцип действия нефелометра FD12 основан на оценке показателя ослабления свето-
вого потока в атмосфере.
Конструктивно нефелометр FD12 представляет собой оптический прибор, в котором
излучатель и приемник крепятся на кронштейне напротив друг друга так, чтобы их оптические
оси были направлены под углом 33 градуса к горизонтальной плоскости. Кронштейн крепится на
мачте высотой 2.5 м, которая устанавливается на бетонном фундаменте. Внешний вид нефе-
лометров представлен на рис.1.
Нефелометр FD12 состоит из излучателя FDT12B, приемника FDR12, контроллера,
кронштейна, мачты.
Излучатель состоит из инфракрасного светодиода, стабилизатора интенсивности свето-
диода, схемы контроля и компенсации загрязненности окна. Приемник состоит из фотодиода
типа PIN 6 DI, усилителя, фильтра, A/D конвертера, стабилизатора интенсивности фотодиода,
контроллера, схемы контроля и компенсации загрязненности окна. В излучателе и приемнике
линзы защищены от осадков козырьками. Линзы и козырьки, оборудованы встроенным обогре-
вом. Интенсивность принятых импульсов светового потока измеряется и преобразуется в дан-
ные МОД с помощью запатентованного алгоритма фирмы «Vaisala Oyj». Нефелометр FD12
управляется контроллером типа Intel 8031 и имеет набор встроенных команд и последователь-
ных тестов для корректировки конфигурации и контроля функций для проверки системных па-
раметров.
Нефелометр FD12 работает непрерывно (круглосуточно), сообщения о проведенных
измерениях передаются через определенные временные интервалы или по запросу. Для обмена
информацией имеются последовательные интерфейсы RS-232, RS-485. При использовании мо-
демов нефелометр FD12 может быть удален от обслуживающего терминала или ПК на расстоя-
ние до 10 км.
2
лист № 2
всего листов 4

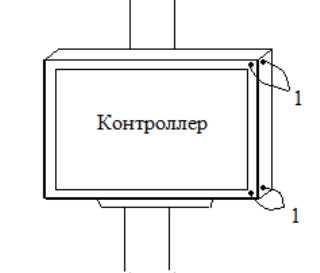

Рисунок 2. Схема пломбирования нефелометра FD12.
Программное обеспечение
Программное обеспечение нефелометра FD12 «FD12» является встроенным ПО. Встро-
енное ПО («Pr_FD12») обеспечивает управление работой, проверку состояния, сбор данных,
обработку, передачу данных от нефелометра FD12.

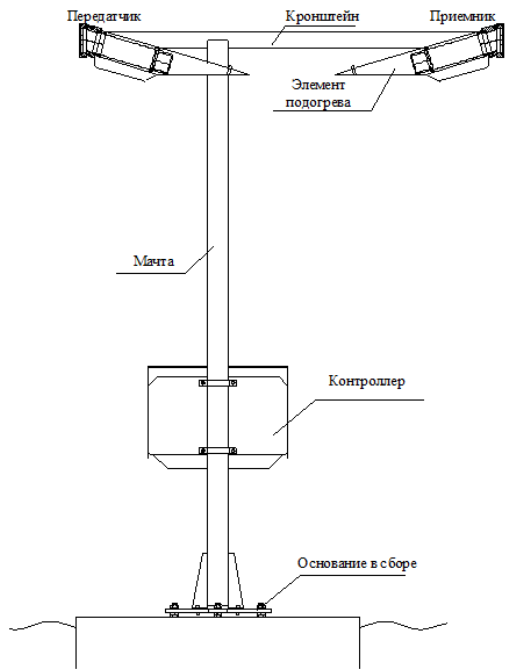

Рис.1 Нефелометр FD12
3
лист № 3
всего листов 4
«FD12»
«Pr_FD12»
1.92
B630C2EF
CRC32
Идентификационные данные программного обеспечения
Таблица 1
Наименование
программного
обеспечения
Идентификацион-
ное наименование
программного
обеспечения
Номер версии
(идентификаци-
онный номер)
программного
обеспечения
Цифровой иденти-
фикатор программ-
ного обеспечения
(контрольная сумма
исполняемого кода)
Алгоритм вычис-
ления цифрового
идентификатора
программного
обеспечения
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных
изменений соответствует уровню «С» по МИ 3286-2010.
Влияние ПО «FD12» учтено при нормировании метрологических характеристик.
±2
30
130
минус 50 - 60
0 - 100
800 - 1100
Метрологические и технические характеристики
Таблица 2
Наименование характеристики
Диапазон измерений эквивалентной МОД, м
Значения характеристики
10 - 50000
Пределы допускаемой относительной по-
грешности измерений МОД,%
Электрическое питание от сети переменного
тока
-напряжение, В
-частота, Гц
115/220
±
20%
50
±
10%
Максимальная потребляемая мощность, В·А
-без обогрева козырьков
-с обогревом козырьков
Средняя наработка на отказ, ч
8000
Срок службы, лет
10
Габаритные размеры, массавысота, ммширина, мм глубина, мм масса, кг
2100153038049,00
Условия эксплуатации
-температура воздуха,
o
C;
-относительная влажность воздуха,
%
;
-атмосферное давление, гПа
Знак утверждения типа
наносится на титульный лист формуляра и на пластину, крепящуюся на приемнике нефеломет-
ра, типографским методом.
Комплектность средства измерений
1. Нефелометр FD121 шт.
2. Формуляр1 шт.
3. Методика поверки МП 2551-0090-20121 шт.
4
лист № 4
всего листов 4
Поверка
осуществляется по документу МП 2551-0090-2012 «Нефелометр FD12», утвержденному ГЦИ
СИ ФГУП «ВНИИМ им. Д.И.Менделеева» 02.07.2012.
Перечень эталонов, применяемых при поверке:
- трансмиссометр LT31, диапазон от 0 % до 100 %, Δ±0,215 %.
Сведения о методиках (методах) измерений
приведены в формуляре «Нефелометр FD12».
Нормативные и технические документы, устанавливающие требования к нефелометру
FD12
1. ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процес-
сов. Общие технические условия».
2. ГОСТ 8.557-2007 ГСИ «Государственная поверочная схема для средств измерений
спектральных, интегральных и редуцированных коэффициентов направленного пропускания и
оптической плотности в диапазоне длин волн 0,2 – 50,0 мкм, диффузного и зеркального отра-
жений в диапазоне длин волн 0,2 – 20,0 мкм».
3. Техническая документация фирмы «Vaisala Oyj», Финляндия.
Рекомендации по области применения в сфере государственного регулирования обеспече-
ния единства измерений
Выполнение работ и (или) оказанию услуг по обеспечению единства измерений, поверки ком-
плекта поверочного FDA12.
Изготовитель
фирма «Vaisala Oyj», Хельсинки, Финляндия.
Адрес: «Vaisala Oyj», PL 26, FIN-00421 Helsinki, Finland, тел. (3589) 89491.
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева»,
регистрационный номер № 30001-10.
Адрес: г. Санкт-Петербург, Московский проспект, д.19,
тел. (812) 2517601, факс. (812) 7130114.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииФ.В.Булыгин
М.П.«____»____________2013 г.
