Номер госреестра:

52369-13

Наименование СИ:

Преобразователи вторичные цифровые

Обозначение типа:

TIF, мод. TIF50, TIF52, TIF62

Производитель:

Фирма "WIKA Alexander Wiegand SE & Co. KG", Германия

Межповерочный интервал:

2 года

Сведения о типе СИ:

Срок свидетельства

Срок свидетельства:

09.01.2018

Описание типа:

Скачать
описание типа СИ

Методика поверки:

Поверка<br>Аккредитованная лаборатория<br>8(812)209-15-19, info@saprd.ru

Поверка
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru

К сожалению, комментарии пока что отсутствуют. Вы можете быть первым. Оставить комментарий:

Описание типа средства измерения: Читать в отдельном окне

Untitled document

Приложение к свидетельству № 49525

об утверждении типа средств измерений

Лист № 1

всего листов 7

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Преобразователи вторичные цифровые серии TIF, модификации TIF50, TIF52,

TIF62

Назначение средства измерений

Преобразователи вторичные цифровые серии TIF, модификации TIF50, TIF52, TIF62

(далее - преобразователи) предназначены для преобразования входных сигналов первичных из-

мерительных преобразователей при измерении температуры различных сред или предметов, в

том числе во взрывоопасных зонах.

Описание средства измерений

Принцип действия преобразователей основан на преобразовании сигнала от датчиков

температуры. Сигнал от термопреобразователей сопротивления (ТС), термопар (ТП) и других

датчиков, линеаризуется, масштабируется, преобразуется в цифровой

код и индицируется

на

встроенном жидкокристаллическом дисплее, а также в постоянный электрический ток в конфи-

гурируемом диапазоне в пределах (4 – 20) мА (20 – 4) мА, линейный по отношению к темпера-

туре, сопротивлению, или напряжению первичного преобразователя температуры. Преобразо-

ватели осуществляют контроль целостности цепи подключенного к нему первичного преобра-

зователя, также контроль диапазона измерений. При включении напряжения питания преобра-

зователь выполняет самотестирование. Преобразователи различаются габаритными размерами и

погрешностью цифрового отображения. На встроенном дисплее сигнал может отображаться в °C,

°F, K, %, а также в единице измерений, установленной пользователем.

Преобразователи в сочетании с персональным компьютером или HART® -

коммуникатором обеспечивают возможность конфигурации приборов, передачи, запоминания и

обработки измерительной информации по HART® протоколу.

Маркировка взрывозащиты: 1ExdIICT6…T4.

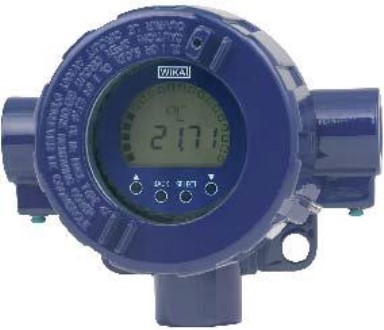

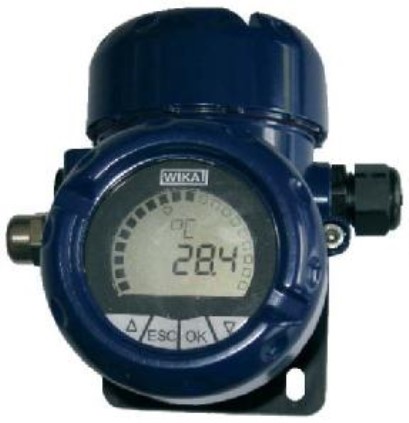

рис. 1 Вид преобразователей TIF50, TIF52 и преобразователей TIF62

лист 2

всего листов 6

Программноеобеспечение

Прибор функционирует под управлением встроенного специального программного

обеспечения, которое является неотъемлемой частью прибора. Программное обеспечение осу-

ществляет функции сбора, передачи, обработки, хранения и представления измерительной ин-

формации.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1.

Моди-

фикация

Цифровой идентифи-

катор ПО (контроль-

ная сумма исполняе-

мого кода)

Алгоритм вы-

числения циф-

рового иденти-

фикатора ПО

TIF50

TIF52,

TIF62

Наимено-

вание про-

граммного

обеспече-

ния

Идентифика-

ционное на-

именование

программного

обеспечения

Номер вер-

сии (иден-

тификаци-

онный но-

мер) ПО

1.00

2.00

Степень защиты программного обеспечения от преднамеренных или непреднамерен-

ных изменений, соответствует уровню «С» по МИ3286-2010.

Влияние программного обеспечения учтено при нормировании метрологических ха-

рактеристик.

Метрологические и технические характеристики

Основные метрологические и технические характеристики приведены в табл. 1-3.

от минус 200 до850 °C

Типы первичных

диапазон

Таблица 1. Диапазоны измерений от различных первичных преобразователей, пределы допус-

каемой основной абсолютной погрешности

Элемент на входеПределы допускаемой основ- Мини-

Диапазоныной абсолютной погрешности мальный

преобразователей

измеренийпреобразования сигнала

измерений

от минус 200 до850 °C

от минус 200 до 500 °C

от минус 60до 250 °C

Термопреобразовате-

ли сопротивления

Pt100(α=0,00385)

JPt100 (α=0,003916)

Ni100(α=0,00618)

Pt х (где 100< х ≤ 1000)

Pt х (где х < 100)

10 °C или

3,8 Ом

(наиболь-

шее значе-

ние)

Терморезистор

от 0 до 8380 Ом

4 Ом

от 10 до 100 кОм

± 0,10 °C в диапазоне

от минус 200 °C до 200 °C;

±(0,1 °C + 0,0001·|Т

-200 °C|)

выше 200 °C

Равен значению Pt100, умно-

женному на коэффициент

100/х

±0,053 Ом или 0,00015·R

при

R≤ 890 Ом;

±0,128 Ом или 0,00015·R при

R≤ 2140 Ом;

±0,263 Ом или 0,00015·R при

R≤ 4390 Ом;

±0, 503 Ом или 0,00015·R при

R≤ 8380 Ом

Макс.R

част/полн

± 0,005 ·R

полн

10 кОм

Потенциометр

Термоэлектрические

преобразователи

Тип К(NiCr-Ni)от минус 150 до 1300 °C±(0,4 °C+0,002·|Т|) в диапазоне

от минус 150 °C до 0 °C;

50 °C или

2 мВ (наи-

лист 3

всего листов 6

большее

значение)

4 мВ

±0,8 °C

Тип J(Fe-CuNi)

от минус 150

до 1200 °C

Тип E(NiCr-CuNi)

Тип T(Cu-CuNi)

Тип U

(Cu-CuNi)

от минус 150

до 1000 °C

до400 °C

до 600 °C

Тип L

(Fe-CuNi)

от минус 150

до 900 °C

±(0,4 °C+0,0004·|Т|) в диапазо-

не от 0 °C до 1300 °C

±(0,3 °C+0,002·|Т|) в диапазоне

от минус 150 °C до 0 °C;

±(0,3 °C+0,0003·|Т|) выше 0 °C

±(0,4 °C+0,002·|Т|) в диапазоне

от минус 150 °C до 0 °C;

±(0,4 °C+0,0001·|Т|) выше 0 °C

±(0,3 °C+0,001·|Т|) в диапазоне

от минус 150 °C до 0 °C;

±(0,3 °C+0,0003·|Т|) выше 0 °C

Тип N(NiCrSi-NiSi)

от минус 150

до 1300 °C

Тип R (PtRh-Pt)

Тип S (PtRh-Pt)

от минус 50

до 1600 °C

±(0,5 °C+0,002·|Т|) в диапазоне

от минус 150 °C до 0 °C;

±(0,5 °C+0,0003·|Т|) выше 0 °C

±(1,45 °C+0,0012·|Т- 400 °C|) в150 °C

диапазоне от 50 °C до 400 °C;

±(1,45 °C+0,0001·|Т- 400 °C|) в

диапазоне от 400 °C до 1600 °C

Тип B(PtRh-Pt)

от 450 до 1820 °C

200 °C

Термодатчик с зави-

симостью напряжения

от температуры

от минус 500 до 1800 мВ

от 4 до 20 мА; от 20 до 4 мА

±(1,7 °C+0,002·|Т-1000 °C|) в

диапазоне от 450 °C до1000 °C;

±1,7 °C выше 1000 °C

±(10 мкВ+ 0,0003·|U

при U≤1160 мВ;

±(15 мкВ+ 0,0007·|U|)

выше 1160 мВ

±(0,0003· (I

max

- I

min

)) мА

Аналоговый выход

Компенсация холод-

ного спая (КХС)

TIF50

Дисплейминус 9999 ÷ 99999± 0,001 диапа-

зона измере-

ний, °C

TIF52, TIF62

±0,0005 диа-

пазона изме-

рений,°C

Примечания:

1) В формулах для расчета погрешности буквами T, R, U, I обозначены измеряемые значения

температуры, сопротивления, напряжения, силы постоянного тока соответст-

венно

2) Номинальная статическая характеристика термопары типа L или типа U отличается от при-

веденной в ГОСТ Р 8.585-2001 и соответствует DIN 43760:1987.

Таблица 2. Пределы допускаемой дополнительной погрешности, вызванной отклонением тем-

пературы от (23 ± 3) °С на 10 °С, при работе от различных первичных преобразователей

± (0,06 °C + 0,00015·|Т|)

Типы первичных преобразователей

Термопреобразователи сопротивления

Пределы дополнительной погрешности в диа-

пазоне от минус 40 °С до 85 °С

Pt100(α=0,00385)

JPt100 (α=0,003916)

Ni100(α=0,00618)

Pt х (где 100< х ≤ 1000)

Pt х (где х < 100)

Терморезистор

Равен значению Pt100, умноженному на коэф-

фициент 100/х

± (0,01 Ом + 0,0001 · R)

Потенциометр

± 0,0001 · R

лист 4

всего листов 6

Термоэлектрические преобразователи

Тип E

Тип J

± (0,1 °C + 0,00015 ·|Т|) выше минус 150 °С

± (0,07 °C + 0,0002 ·|Т|) выше минус 150 °С

Тип Т

Тип U

Тип R

Тип S

Тип L

Тип К

Тип N

Тип B

± (0,07 °C + 0,0004 ·|Т|) в диапазоне

от минус 150 °C до 0 °C;

± (0,07 °C + 0,0001 ·|Т|) выше 0 °С

± (0,3 °C + 0,0001 ·|Т – 400 °C|) в диапазоне

от 50 °С до 1600 °C

± (0,3 °C + 0,00015 ·|Т – 400 °C|) в диапазоне

от 50 °С до 1600 °C

± (0,07 °C + 0,0002 ·|Т|) в диапазоне

от минус 150 °C до 0 °C;

± (0,07 °C + 0,00015 ·Т) выше 0 °С

± (0,1 °C + 0,0002 ·|Т|) в диапазоне

от минус 150 °C до 1300 °C

± (0,1 °C + 0,0005 ·|Т|)

в диапазоне от минус 150 °C до 0 °C;

± (0,1 °C + 0,0002 ·Т) выше 0 °С

± (0,4 °C + 0,0002 ·|Т– 1000 °C|)

в диапазоне от 450 °C до 1000 °C;

± (0,4 °C + 0,00005 ·|Т– 1000 °C|) выше 1000 °С

± (2 мкВ + 0,0002 ·|U|) при U≤1160 мВ;

± (100 мкВ + 0,0008 ·|U|) выше 1160 мВ

±(0,0003· (I

max

- I

min

)) мА

± 0,001 диапазона измерений, °C

Термодатчик с зависимостью напряжения

от температуры

Аналоговый выход

Дисплей

Компенсация холодного спая (КХС)

±0,1 °C

Таблица 3. Технические характеристики

Схемы подключений

Количество измерительных каналов

Аналоговый выход, настраиваемый, мА

3,8

20,5

3,6

21,5

3,6(3,5)

21,0(21,5)

Наименование характеристики

Измерительный ток, мА, не более

Компенсация холодного спая

Значение

0,3

Есть

ТС - 2-х; 3-х; 4-х пр.;

2-х пр.- для остальных датчиков

1 -2-х; 3-х; 4-х,

- 2-х пр.

4 – 20, 20 – 4

2-х пр. схема

от 3,6 до 4,0

от 20,0 до 21,5

Пределы выходного сигнала, настраиваемые, мА

нижний

верхний

-неактивный

нижний

верхний

- специальный, подстраиваемый пользователем

нижний

верхний

Значение тока для сигнализации, настраиваемое, мА

нижнее

верхнее

-по умолчанию

нижнее

от 3,5 до 12

лист 5

всего листов 6

от 3,5 до 23

Напряжение питания постоянного тока, В

14,5 ÷ 42

; 14,5 ÷ 30

от минус 40 до 85;

от минус 50 до 85

35 – 96

от минус 40 до 85

мод. TIF50, TIF52

мод. TIF62

Габаритные размеры, мм, не более

высота

длина

ширина

верхнее

от 12 до 23

Пределы выходного сигнала в режиме симуляции,

мА

Сопротивление нагрузки

без HART

с HART

≤(U

-10,5 B)/0,023 A, где R

(Ом), U

(В)

≤(U

-11,5 B)/0,023 A, где R

(Ом), U

(В)

Максимальное сопротивление нагрузки, кОм

Условия эксплуатации:

Диапазон температуры окружающего воздуха,

Диапазон относительной влажности окружающего

воздуха, %

Условия транспортирования и хранения:

Диапазон температуры окружающего воздуха,

Диапазон относительной влажности окружающего

воздуха, %

Виброустойчивость

35 – 85

3 g

127

150

127

131

150

128

Масса, кг, не более 1,5

Средний срок службы, лет 20

Примечание: 1) - Второй датчик может использоваться для контроля отклонения основного

датчика, измерения расхождения или среднего

значения температуры, а также

в качестве ре-

зервного датчика.

2) - Для стандартных исполнений;

3) - Для взрывозащищенных исполнений;

4) - Исполнения по дополнительному запросу.

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографическим способом и на

преобразователь в виде наклейки.

Комплектность средства измерений

- преобразователь - 1 шт.

- руководства по эксплуатации - 1 экз.

- методика поверки МП2411-0081-2012- 1 экз.

Поверка

осуществляется по МП 2411-0081-2012 «Преобразователи вторичные цифровые серии TIF, мо-

дификации TIF50, TIF52, TIF62, фирмы «WIKA Alexander Wiegand SE & Co. KG», Германия.

Методика поверки», утвержденной ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» вавгусте

2012 г.

Основное поверочное оборудование:

- многофункциональный калибратор TRX-IIR, в режиме воспроизведения напряжений

постоянного тока в диапазонах от минус 12 до 12 В, погрешность ±(0,01 % от показаний +0,005 %

от диапазона); в режиме измерения силы постоянного тока от 0 до 52 мА, погрешность ±(0,01 % от

показаний +0,01 % от диапазона), в режиме воспроизведения сигналов термопреобразова-

лист 6

всего листов 6

телей сопротивления, диапазон от минус 200 до 850 °С, погрешность ±(0,005 % от показаний +

0,02 % от диапазона), в режиме воспроизведения сигналов термопар диапазон от минус 270 до

1820 °С, погрешность ±(0,005 % от показаний + 0,02 % от диапазона);

- многозначная мера электрического сопротивления Р3026, диапазон от 0,01 до 10

Ом,

класс точности — 0,005.

Сведения о методиках (методах) измерений

Методы измерения изложены в руководстве по эксплуатации «Преобразователи вторичные

цифровые серии TIF, модификации TIF50, TIF52, TIF62, фирмы «WIKA Alexander Wiegand SE

& Co. KG», Германия».

Нормативные и технические документы, устанавливающие требования к преобразовате-

лям вторичным цифровым серии TIF, модификации TIF50, TIF52, TIF62

1. ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений по-

стоянного электрического напряжения и электродвижущей силы.

2. ГОСТ 8.028-86 ГСИ. Государственный первичный эталон и государственная повероч-

ная схема для средств измерений электрического сопротивления.

3. ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений

температуры.

4. ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие

технические условия.

5. Техническая документация фирмы «WIKA Alexander Wiegand SE & Co. KG», Герма-

ния.

Рекомендации по областям применения в сфере государственного регулирования обеспе-

чения единства измерений

- выполнение работ по оценке соответствия промышленной продукции и продукции дру-

гих

видов, а также иных объектов установленным законодательством Российской Федерации

обязательным требованиям.

Изготовитель

фирма «WIKA Alexander Wiegand SE & Co. KG», Германия

Адрес: Alexander-Wiegand-Straße 30, 63911, Klingenberg/Germany

Телефон(+49) 9372/132-0, Факс: (+49) 9372/132-406

Заявитель

ЗАО «ВИКА МЕРА»,

Адрес: 117526, Москва, пр-т Вернадского, 101/3, офис 509/510

Телефон(495) 648-01-80, Факс: (495) 648-01-81/82,

Е-mail:info@wika.ru

Испытательный центр

ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева», регистрационный № 30001-10,

Адрес: 190005, г. Санкт-Петербург, Московский пр., 19, тел.: (812) 251-76-01, факс: (812)

713-01-14, Е-mail:

info@vniim.ru,

http://www.vniim.ru

Заместитель Руководителя

Федерального агентства по техническому регулированию

и метрологииФ.В. Булыгин

М.п.«___» _________2013 г.

Готовы поверить данное средство измерений.

Поверка средств измерений.

ООО СУПРР 8(812)209-15-19, info@saprd.ru

Похожие средства измерения:

ГРСИ	Наименование СИ	Тип СИ	Производитель	МПИ	Ссылка
11826-89	Приборы вторичные цифровые для измерения и регулирования температуры	ЦР9001	АООТ "Электроточприбор", Армения, г.Ереван	2 года	Перейти
47952-11	Преобразователи температуры электронные	Т, мод. ТС, ТК, TN	Компания "IFM electronic GmbH", Германия	1 год	Перейти
46577-11	Измерители температуры цифровые	ATT-2000, ATT-2001, ATT-2002, ATT-2004, ATT-2006, ATE-2036, ATE-9380 (AKTAKOM)	Фирма "Lutron Electronic Enterprise Co. Ltd.", Тайвань	2 года	Перейти
54714-13	Преобразователи линейных перемещений фотоэлектрические	ЛИР-14, ЛИР-15, ЛИР-17, ЛИР-19А, ЛИР-ДА13Б	ОАО "СКБ станочных информационно-измерительных систем с опытным производством" (СКБ ИС), г.С.-Петербург	1 год	Перейти
72655-18	Преобразователи переменного давления измерительные	EL-SCADA RAVxx	ООО "ЭЛ-СКАДА", г.Пермь	1 год	Перейти

Поверка средств измерений

ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru

Поверка средств измерений

Заказать поверкуПреобразователи вторичные цифровые TIF, мод. TIF50, TIF52, TIF62ГРСИ 52369-13

Заказать поверку
Преобразователи вторичные цифровые TIF, мод. TIF50, TIF52, TIF62
ГРСИ 52369-13
