Номер госреестра:
52353-12
Наименование СИ:
Трансформаторы напряжения
Обозначение типа:
UTD 123
Производитель:
Фирма "Electrotecnica Arteche Hermanos S.L.", Испания
Межповерочный интервал:
8 лет
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
29.12.2017
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к Свидетельству № 49439
об утверждении типа средств измерений
лист № 1
всего листов
3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Трансформаторы напряжения UTD 123
Назначение средства измерений
Трансформаторы напряжения UTD 123 (далее – трансформаторы) предназначены для
передачи сигнала измерительной информации измерительным приборам и устройствам защиты и
управления в электросетях 110 кВ переменного тока промышленной частоты.
Описание средства измерений

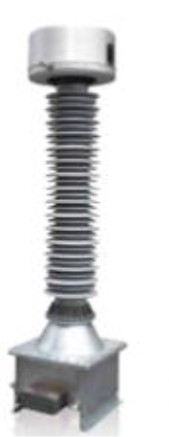

Рис. 1 – Внешний вид трансформатора напряжения UTD 123
Метрологические и технические характеристики
Основные метрологические и технические характеристики приведены в таблице 1.
Принципдействиятрансформаторовоснованнапреобразованиипосредством
электромагнитной индукции переменного тока одного напряжения в переменный ток другого
напряжения при неизменной частоте и без существенных потерь мощности.
Трансформаторы имеют первичную и до четырех вторичных обмоток, размещенных на
едином сердечнике и изолированных бумажно-масляной изоляцией. Обмотки и сердечник
заключены в герметичный бак, заполненный маслом. Высоковольтный ввод расположен на
головной части трансформатора, помещенной на фарфоровом изоляторе, заполненном маслом.
Трансформаторы закрыты
герметично и работают при постоянном
давлении. Вывод Х
первичной обмотки заземляется. Выводы вторичных обмоток подключены к клеммам
контактной коробки на основании трансформатора. Трансформаторы предназначены для
наружной установки.
Крышка контактной коробки пломбируется для предотвращения несанкционированного
доступа.
Место
пломбирования
лист № 2
всего листов 3
Характеристика
Значение
Таблица 1 – Метрологические и технические характеристики трансформаторов
110
126
110/√3
100/√3, 100/3, 100
0,2; 0,5; 1,0; 3,0
3Р; 6Р
от 10 до 600
1)
от 10 до 1200
1)
50 ± 0,5
220 000
30
УХЛ1 и ХЛ1
Класс напряжение, кВ
Наибольшее рабочее напряжение, кВ
Номинальное напряжение первичной обмотки, кВ
Номинальные вторичные напряжения, В
Класс точности
- основной вторичной обмотки
- дополнительной вторичной обмотки
Номинальнаямощностьосновнойвторичной
обмотки, В·А
Номинальная мощность дополнительной вторичной
обмотки, В·А
Номинальная частота, Гц
Средняя наработка на отказ, ч, не менее
Срок службы до списания, лет
Климатическое исполнение и категория размещения
по ГОСТ 15150-69
Габаритные размеры (Ш×Д×В), мм, не более:
Масса, кг, не более
600×600×6700
1700
Примечание:
1)
В соответствии с рядом номинальных мощностей указанных в ГОСТ 1983-2001.
Знак утверждения типа
Знак утверждения типа
наносится на табличку
трансформатора методом наклейки и
на
паспорт типографским способом.
Комплектность средства измерений
1.Трансформатор напряжения- 1 шт.
2.Руководство по эксплуатации- 1 экз.
3.Паспорт- 1 экз.
Поверка
осуществляется в соответствии с документом ГОСТ 8.216-88 «ГСИ. Трансформаторы
напряжения. Методика поверки».
Основные средства поверки: трансформатор напряжения измерительный эталонный
NVOS (номинальное первичное напряжение 110/√3; 220/√3, пределы допускаемой основной
относительной погрешности ±0,01 %, пределы допускаемой основной абсолютной угловой
погрешности ±1′); прибор сравнения КНТ-03, погрешность напряжения ± (0,001+0,03∙А) %,
угловая погрешность ±(0,1+0,03∙А) мин, где А – значения измеряемой погрешности; магазин
нагрузок МР3025 (± 4 %).
Сведения о методиках (методах) измерений
Сведения приведены в руководстве по эксплуатации трансформаторов напряжения UTD 123
фирмы ELECTROTECNICA ARTECHE HERMANOS S.L., Испания.
лист № 3
всего листов 3
Нормативные документы, устанавливающие требования к трансформаторам
ГОСТ 1983-2001 «Трансформаторы напряжения. Общие технические условия».
ГОСТ 8.216-88 «Трансформаторы напряжения. Методика поверки».
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
Выполнение работ по оценке соответствия промышленной продукции и продукции других
видов, а также иных объектов установленным законодательством Российской Федерации
обязательным требованиям.
Изготовитель
Фирма «ELECTROTECNICA ARTECHE HERMANOS S.L.», Испания,
Адрес: Derio Bidea, nº 28. 48100 Mungia. Vizcaya. (Spain).
Телефон: +34-94-601-1200
Факс: +34-94-674-0712
Заявитель
ООО «Энергоинновация», Россия.
Trial: 121357, г. Москва, ул. Верейская, д.17, офис 307.
Испытательный центр
Государственный центр испытаний средств измерений Федеральное государственное унитарное
предприятие «Всероссийский научно-исследовательский институт метрологической службы»
(ГЦИ СИ ФГУП «ВНИИМС»).
Юридический адрес: 119361, г. Москва, ул. Озерная, д. 46.
Тел. 8 (495) 437 55 77; Факс 8 (495) 437 56 66; E-mail:
.
Номер аттестата аккредитации 30004-08 от 27.06.2008 г.
Заместитель Руководителя Федерального агентства
по техническому регулированию и метрологииФ.В. Булыгин
«»20г.
