Приложение к свидетельству № 49378
об утверждении типа средств измерений
Лист № 1
Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
(в редакции, утвержденной приказом Росстандарта № 2267 от 30.10.2017 г.)
Рефлектометры оптические VISA X-PRO
Назначение средства измерений
Рефлектометры оптические VISA X-PRO (далее - рефлектометр) предназначены для
измерений ослабления методом обратного рассеяния в одномодовых оптических кабелях,
длины (расстояния) до мест неоднородностей и оценки неоднородностей оптического кабеля.
Описание средства измерений
Принцип действия рефлектометра основан на зондировании волоконно-оптической
линии последовательностью коротких оптических импульсов и измерении сигналов: отраженных
от неоднородностей и сигнала обратного рассеяния, т.е. сигналов френелевского отражения
и релеевского рассеяния. В результате обработки этих сигналов на дисплее прибора формируется
рефлектограмма зондируемого световода, показывающая распределение ослабления по его
длине и индицирующая наличие стыков и обрывов.
Рефлектометр позволяет проводить измерения ослабления и длины до мест неоднородностей,
определение потерь в сростках для одномодового оптического волокна методом обратного
рассеяния.
Конструктивно рефлектометр состоит из двух модулей: X-PRO - управляющий модуль,
VISA USB - измерительный. С помощью управляющего модуля X-PRO осуществляется
управление, анализ, формирование отчетов, сохранение в памяти результатов измерений
с возможностью их просмотра и последующей передачи. Измерительный модуль VISA USB
выполнен в прямоугольном ударопрочном корпусе. На торцевых панелях измерительного
модуля расположены: розетка типа FC для подключения оптического волокна, снабженная
защитным колпачком и разъем USB, предназначенный для связи с управляющим модулем.
Связь между управляющим модулем X-PRO и измерительным модулем VISA USB осуществляется
через интерфейс USB.
Для ограничения доступа внутрь оптического модуля производитсяпломбирование
в области крепежных винтов.
По заказу потребителя рефлектометр может комплектоваться дополнительными
адаптерами для подключения волоконно-оптического кабеля с соединителями различных типов.
Общий вид рефлектометра с обозначением места нанесения знака поверки представлен
на рисунке 1.
Передняя панель управляющего модуля с указанием места нанесения маркировки
представлена на рисунке 2.
Схема пломбирования от несанкционированного доступа представлена на рисунке 3.
Лист № 2
Всего листов 6

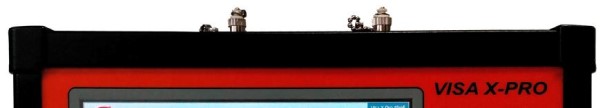

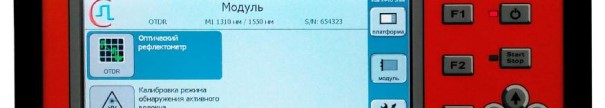

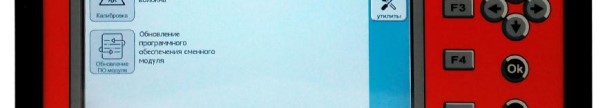

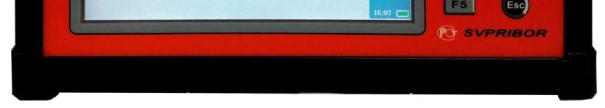

Рисунок 2 - Передняя панель управляющего модуля с обозначением места нанесения маркировки

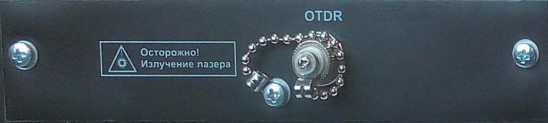

Рисунок 3 - Схема пломбировки от несанкционированного доступа
Место нанесения
маркировки

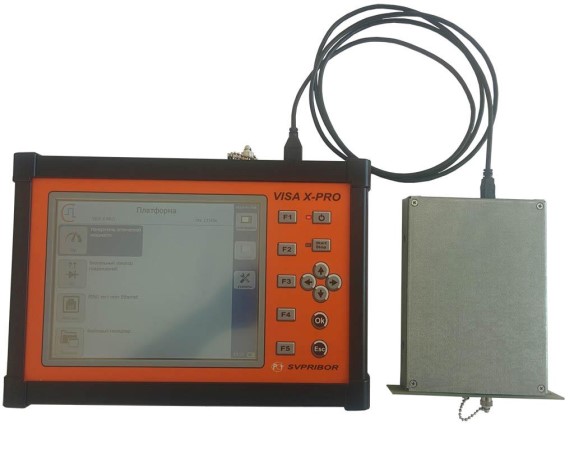

Рисунок 1 - Общий вид рефлектометра с обозначением места нанесения знака поверки
1 - управляющий модуль X-PRO; 2 - измерительный модуль VISA USB;
1
2
место
нанесения
знака поверки
место
оптический разъем
пломбирования
Лист № 3
Всего листов 6
Программное обеспечение
Программное обеспечение (далее по тексту - ПО), входящее в состав рефлектометра,
служит для выполнения измерений оптических характеристик одномодового оптического
волокна, сохранения и отображения на мониторе управляющего модуля информации в удобном
для оператора виде.
Результаты измерений могут быть сохранены в памяти управляющего модуля.
Метрологически значимая часть ПО рефлектометра представляет программный продукт «VisaxP».
Метрологически значимая часть ПО располагается в аппаратной части управляющего
модуля рефлектометра. Имеется защита измеренных данных от удаления или изменения путем
выдачи предупреждающего сообщении о возможности удаления данного файла, содержащего
результаты измерений. Внесение изменений в файл, содержащий результаты измерений
функционально невозможно. Запись ПО осуществляется в процессе производства. Доступ
к аппаратной части измерительного модуля исключен конструктивно. Замена версии ПО
с целью расширения сервисных возможностей прибора может производиться только
в аккредитованных Сервис-центрах фирмы - изготовителя.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки)Значение
Идентификационное наименование ПОVisaxP
Номер версии (идентификационный номер) ПО 3.04 и выше
Цифровой идентификатор ПО -
Метрологические и технические характеристики
Наименование характеристики
Таблица 2 - Метрологические характеристики
Значение
характеристики
1310±20 / 1550±20
Рабочие длины волн, нм
Динамический диапазон измерений ослабления*
(приусреднении3мин,поуровню98%
от максимума шумов, при длительности импульса
1 мкс):
- для 1310 нм, дБ, не менее
- для 1550 нм, дБ, не менее
Пределы допускаемой абсолютной погрешности
измерения ослабления, дБ
Диапазоны измеряемых длин, км
32
30
ΔА= ±0,05∙А,
где А - измеряемое ослабление, дБ
от 0 до 1,5;
от 0 до 3,0;
от 0 до 5,0;
от 0 до 10,0;
от 0 до 20,0;
от 0 до 40,0;
от 0 до 80,0;
от 0 до 160,0
Лист № 4
Всего листов 6
Значение
Наименование характеристики
характеристики
Пределы допускаемой абсолютной погрешности ΔL = ±( 0,3 + 2·dL + L·Δn/n+5·10
-5
L) ; где
при измерении длины, м dL - значение разрешения в измеряемом
диапазоне длин:
- в диапазоне от 0 до 1,5 км dL = 0,4 м;
- в диапазоне от 0 до 3,0 км dL = 0,8 м;
- в диапазоне от 0 до 5,0 км dL = 1,3 м;
- в диапазоне от 0 до 10,0 км dL = 2,5 м;
- в диапазоне от 0 до 20,0 км dL = 5,0 м;
- в диапазоне от 0 до 40,0 км dL = 10,0 м; -
в диапазоне от 0 до 80,0 км dL = 20,0 м; - в
диапазоне от 0 до 160,0 км dL = 40,0 м;
L - измеряемая длина, м;
n- показатель преломления оптического
волокна; ед.показателя преломления;
D
n -погрешность, измерения показателя
преломления оптического волокна, ед.
показателя преломления
* - Динамический диапазон: разность (в дБ) между уровнем сигнала, рассеянного от ближне-
го к прибору конца измеряемого оптического кабеля, и уровнем шумов, равным 98% от мак-
симума шумов в последней четверти диапазона длин.
Наименование характеристики
220±22
50±0,5
Таблица 3 - Основные технические характеристики
Значение
характеристики
Мертвая зона, м, не более
-при измерении ослабления
-при измерении положения неоднородности
Длительность зондирующих импульсов, нс
10
3
4, 10, 30, 100, 300, 1000, 2000,
5000,10000, 20000
5
293
´
195
´
55
140
´
165
´
30
3
Электропитание управляющего модуля
осуществляется:
- от сети переменного тока через блок питания
напряжением, В,
частотой, Гц
Электропитание измерительного модуля
осуществляется:
- от управляющего модуля через разъем USB
напряжением, В
Габаритные размеры (Д×Ш×В), мм, не более
- управляющий модуль
- измерительный модуль
Масса прибора, кг, не более
Условия эксплуатации:
Температура эксплуатации,
°
С
Относительная влажность воздуха,%, не более
от 5 до 40
90 при температуре 30
о
С
Знак утверждения типа
наносится на титульный лист Руководства по эксплуатации типографским способом
и на переднюю панель корпуса измерительного модуля рефлектометра методом наклеивания.
Лист № 5
Всего листов 6
Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
НаименованиеОбозначение
Управляющий модуль-
Измерительный модуль-
Блок питания-
USB-кабель-
Руководство по эксплуатации-
Сумка для переноски-
Количество
1 шт.
1 шт.
1 шт.
1 шт.
1 экз.
1 шт.
Поверка
осуществляется по документу Р 50.2.071-2009 «Государственная система обеспечения единства
измерений. Рефлектометры оптические. Методика поверки».
Основные средства поверки:
1 Рабочий эталон единиц длины и ослабления в световоде по ГОСТ 8.585-2005.
Основные метрологические характеристики:
Рабочие длины волн оптического излучения: 1310
±
30 нм, 1550
±
30 нм. Диапазон
воспроизведения длины: 0,06 ÷ 500 км. Пределы допускаемой основной абсолютной погрешности
при воспроизведении длины:
D
=
±
(0,15+1·10
-6
L), где L - воспроизводимая длина.
Диапазон измерений вносимого ослабления: 0 ÷ 20 дБ.
Пределы допускаемой основной абсолютной погрешности при измерении вносимого
ослабления:
D
£
0,015·A, где А - измеряемое вносимое ослабление.
Длительность зондирующих импульсов (в единицах длины):
- при проверке шкалы длин 6, 30, 100, 300, 1 000, 3 000 м;
- при проверке шкалы ослаблений 200, 600, 1 000, 2 000, 5 000 м.
2 Рабочий эталон единицы средней мощности оптического излучения в волоконно-
оптических системах передачи РЭСМ-ВС по ГОСТ 8.585-2005.
Основные метрологические характеристики:
Рабочий диапазон длин волн спектральной установки: 600 ÷ 1700 нм;
Пределы допускаемой основной абсолютной погрешности градуировки монохроматора
по шкале длин волн: ±1 нм.
3 Осциллограф цифровой запоминающий WaveJet 352 (ГР № 32488-06).
Основные метрологические характеристики:
Диапазон измерений: 0 - 500 МГц.
Погрешность измерений: ±1,5 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на корпус рефлектометров (место нанесения указано на рисунке 1).
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к рефлектометрам
оптическим VISA X-PRO
ГОСТ8.585-2005«Государственнаясистемаобеспеченияединстваизмерений.
Государственная поверочная схема для средств измерений длины и времени распространения
сигнала в световоде, средней мощности, ослабления и длины волны для волоконно-оптических
систем связи и передачи информации».
ТУ 443710-092-40720372-2017 «Рефлектометр оптический VISA X-PRO»
Лист № 6
Всего листов 6
Изготовитель
Общество с ограниченной ответственностью «Связьприбор» (ООО «Связьприбор»)
ИНН 6905036935
Адрес: 170030, г. Тверь, ул. Королёва, дом 9
Телефон (факс): +7 (4822) 42-54-91, +7 (4822) 72-52-76; +7 (4822) 42-54-91
E-mail
Web-сайт:
Испытательный центр
ГЦИ СИ Федеральное государственное унитарное предприятие «Всероссийский научно-
исследовательский институт оптико-физических измерений»
Адрес: 119361, Москва, ул. Озерная, 46
Телефон: +7 (495) 437-56-33; факс: +7 (495) 437-31-47
E-mail:
Аттестат аккредитации ГЦИ СИ ФГУП «ВНИИОФИ» по проведению испытаний
средств измерений в целях утверждения типа № 30003-08 от 30.12.2008 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2017 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 23658-04 | Тестеры оптические сетевые | ONT-50 / ONT-30 | Фирма "Acterna", Германия | 1 год | Перейти |
| 74676-19 | Системы оптические координатно-измерительные фотограмметрические | AICON MoveInspect | Фирма "AICON 3D Systems GmbH", Германия | 1 год | Перейти |
| 15807-96 | Аттенюаторы оптические измерительные | OLA-15 | Фирма "Wandel & Goltermann GmbH & Co", Германия | 1 год | Перейти |
| 32676-06 | Рефлектометры оптические | MT9081 | Фирма "Anritsu Corporation", Япония | 1 год | Перейти |
| 68049-17 | Рефлектометры оптические | OTDR 8000 | Фирма "Photon Kinetics, Inc.", США | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
