Описание типа средства измерения: Читать в отдельном окне

Untitled document

Приложение к свидетельству № 49353

об утверждении типа средств измерений

Лист № 1

всего листов 7

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Регуляторы микропроцессорные измерительные МЕТАКОН серии ХХХХ

Назначение средства измерений

Регуляторы микропроцессорные измерительные МЕТАКОН серии ХХХХ предназна-

чены для измерения

и автоматического регулирования температуры и других технологиче-

ских параметров на производстве, в лабораторных и научных исследованиях.

Описание

Х1

Х2

Х3

Х4

Описание средства измерений

Регуляторы МЕТАКОН представляют собой микропроцессорные приборы, совме-

щающие функции измерителя входных сигналов, задатчика уровня, собственно регулятора,

формирователя выходных сигналов управления.

Система обозначений модификаций прибора МЕТАКОН серии ХХХХ приведена в

таблице 1:

Таблица 1 МЕТАКОН-Х1Х2Х3

– Х4 – Х5 – Х6 (серии ХХХХ)

Код в системе

обозначений

Функциональное назначение прибора:

Одноканальные приборы (базовый прибор МЕТАКОН 1205):

10 - Измерители

11 - Измеритель - позиционный регулятор

12 - Измеритель - позиционный регулятор с токовым выходом (базовая модификация)

32 - Измеритель позиционный регулятор с многоуровневой сигнализацией

43 - ПИД регулятор с ШИМ управлением и ретрансляцией

63 - программный ПИД регулятор отношений с ШИМ управлением и ретрансляцией

Многоканальные приборы (базовый прибор МЕТАКОН 1745):

17 – многоканальный измеритель, позиционный регулятор с токовым выходом (базо-

вая модификация)

45 - ПИД регулятор с токовым управлением и ретрансляцией

53 - ПИД регулятор отношений с ШИМ управлением и ретрансляцией

55 - ПИД регулятор отношений с токовым управлением и ретрансляцией

65 - программный ПИД регулятор отношений с токовым управлением и ретрансляцией

Количество каналов (дополнительные функции):

0, 1 – 1 канал;

2 - 2 канала;

4 – канала;

6 – каналов;

0-9 – дополнительные функции.

Конструктивное исполнение:

1 - корпус для монтажа на стену, DIN-рельс

3 - корпус для щитового монтажа 1/8 DIN (48

48) мм

5 - корпус для щитового монтажа 1/8 DIN (48

96) мм

6 - корпус для щитового монтажа 1/8 DIN (96

96) мм

8 - панельный корпус

Тип выхода:

комбинация букв (Т, К, Р, С, АТ, АН) и цифр (1…4), обозначающий типы и количе-

ство выходов:

Т - транзисторный выход с открытым коллектором;

К - транзисторный ключ;

Р - электромеханическое реле;

С - симисторный выход;

АТ - аналоговый токовый выход;

АН - аналоговый выход напряжения.

Лист № 2

всего листов 7

Х5

Х6

Наличие интерфейса RS-485 и поддерживаемые протоколы:

0 - нет

1 - есть RS-485, протокол ModBus RTU

2…5- есть RS-485, иные протоколы

Модификации прибора:

М0 - стандартная модификация;

МХ - нестандартные модификации, в т.ч. по требованиям Заказчика.

1 Принцип действия

Приборы выполнены на основе однокристального микропроцессора. Микропроцес-

сорное исполнение приборов допускает возможность программного изменения и (или) допол-

нения выполняемых функций без изменения аппаратных средств и метрологических характе-

ристик прибора. Большинство выполняемых функций реализовано программным способом.

Корпуса приборов рассчитаны на утопленный монтаж на вертикальном щите. Перед-

няя панель покрыта полимерной пленкой. Конструкция приборов рассчитана на его эксплуа-

тацию в промышленных условиях.

Приборы в зависимости от модификации имеют 1, 2, 3, 4, 6 независимых канала из-

мерения и регулирования.

Различные модификации

прибора

рассчитаны

на работу с входными сигналами по-

стоянного напряжения от 0 до 50 мВ, от 0 до 1 В, от 0 до 10 В и тока от 0 до 5 мА, от 0 до 20 мА,

от 4 до 20 мА с сигналами от термоэлектрических преобразователей и преобразователей

сопротивления. Тип используемого преобразователя устанавливается программно, цикличе-

ским переключением.

Измеренные сигналы напряжения (тока, сопротивления) преобразуются в показания

индикатора, на котором отображаются значения, выраженные непосредственно в физических

величинах (температура, давление, уровень и др.).

В каждом канале выполняются функции двух-, трехпозиционного регулирования, ли-

бо пропорционально-интегрально-дифференциального (ПИД) регулирования. Выходными

сигналами регулятора

являются: состояния симисторных ключей, либо транзисторных клю-

чей с открытым коллектором, либо контактов реле, либо унифицированные сигналы тока.

Сигналы управления, сформированные в соответствии с заданными алгоритмами ре-

гулирования, преобразуются в состояния выходных ключей.

Выходные цепи гальванически развязаны от измерительной части прибора.

Питание прибора осуществляется от сети переменного тока.

Все элементы прибора смонтированы на трех двусторонних печатных платах, кото-

рые помещаются в корпус.

Микропроцессорное исполнение прибора допускает возможность программного из-

менения и (или) дополнения выполняемых функций без изменения аппаратных средств и мет-

рологических характеристик прибора.

3 Внешний вид приборов

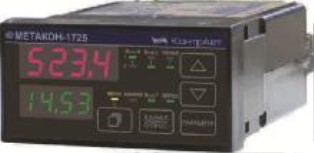

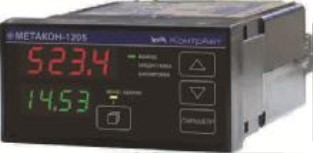

Внешний вид приборов МЕТАКОН серии ХХХХ с конструктивным исполнением в

пластмассовом корпусе для щитового монтажа 1/8 DIN (48 × 96) приведен на рисунке 1.

Рисунок 1 – Внешний вид приборов МЕТАКОН серии ХХХХ

4 Защита от несанкционированного доступа

Для защиты от несанкционированного доступа, после сборки приборов, на их корпу-

сах наклеиваются одноразовые гарантийные наклейки контроля вскрытия, которые самоунич-

тожаются при несанкционированном вскрытии.

Лист № 3

всего листов 7

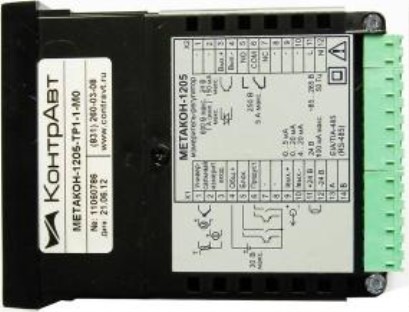

Внешний вид приборов с гарантийными одноразовыми наклейками контроля вскры-

тия приведены на рисунке 2.

Рисунок 2 – Защита приборов серии МЕТАКОН серии ХХХХ от несанкционированного

вскрытия с помощью одноразовых гарантийных наклеек контроля вскрытия

Для защиты от несанкционированного доступа, после поверки приборов, на корпус при-

боров наносится

поверительное клеймо

путем давления на специальную мастику. Внешний

вид приборов с поверительным клеймом приведен на рисунке 3 (поз. 1).

Рисунок 3 – Защита приборов МЕТАКОН серии ХХХХ от несанкционированного вскрытия с

помощью поверительного клейма

Программное обеспечение

Встроенное программное обеспечение состоит из двух частей:

метрологически зна-

чимой и сервисной. Программное обеспечение:

производит обработку измеренной информации, поступающей от аппаратной части

приборов;

формирует массивы данных и сохраняет их в энергонезависимой памяти;

отображает измеренные значения на индикаторе;

формирует ответы на запросы, поступающие по интерфейсам связи;

Идентификационные признаки метрологически значимой части программного обес-

печения прибора приведены в таблице 2:

Таблица 2

Наименование

Приборпрограммного

обеспечения

Идентификаци-

онное наиме-

нование про-

граммного

обеспечения

Номер версии Цифровой иден-

(идентифика- тификатор про-

ционный но- граммного обеспе-

мер) про-чения (контроль-

граммногоная сумма испол-

обеспечения няемого кода)

Алгоритм вы-

числения циф-

рового иденти-

фикатора про-

граммного

обеспечения

М1ХХХХ.hex01

0x58D4CRC 16

Метакон ХХХХ

одноканальный

Метакон ХХХХ

многоканальный

ПИМФ.412243.

050-ПО

ПИМФ.412243.

040-ПО

М2ХХХХ.hex01

0XF4DDCRC 16

Лист № 4

всего листов 7

Метрологические характеристики нормированы с учетом влияния программного

обеспечения.

Уровень защиты от непреднамеренных и преднамеренных изменений А по МИ 3286.

Метрологические и технические характеристики

Типы входных аналоговых сигналов, номинальные статические характеристики пре-

образования (НСХ),унифицированные выходные сигналы первичных преобразователей,

диапазоны измеряемых параметров, цена единицы младшего разряда,

пределы допускаемой

основной приведенной погрешности, приведены в таблице 4.

Пределы допускаемой основной приведенной погрешности измерения унифициро-

ванных сигналов напряжения, тока и сопротивления базовых диапазонов составляет…

0,1 %.

Пределы допускаемой основной приведенной погрешности измерения унифициро-

ванных сигналов напряжения, тока и сопротивления базовых диапазонов в диапазоне допус-

тимых питающих напряжений ……………..………………………………………………

0,1 %.

Диапазоны

измерений

Тип

Цена единицы

младшего

разряда*

Пределы допускаемой

основной приведенной

погрешности, %

Таблица 3

Первичный преобразователь

Условное обозначение

НСХ

Термопары с НСХ по

ГОСТ Р 8.585-2001

ТХАХА(К)

ТХКХК(L)

ТНННН(N)

ТЖК ЖК(J)

ТПП ПП(S)

ТПП ПП(R)

ТПП ПР(B)

ТМК МК(Т)

ТХКн ХКн(Е)

ТВР ВР(А-1)

ТВР ВР(А-2)

ТВРВР(А-3)

(-100...+1300)

0,1 °С

0,1 %

(-100... +750)

0,1 °С

0,1 %

(-50…+1300)

0,1 °С

0,1 %

(-100... +900) °С

0,1 °С

0,1 %

(0...1600) °С

0,1 °С

0,25 %

(0...1600) °С

0,1 °С

0,25 %

(300...1700) °С

0,1 °С

0,25 %

(-270... +400) °С

0,1 °С

0,1 %

(-270... +1000) °С

0,1 °С

0,1 %

(0...2200) °С

0,1 °С

0,25 %

(0...1800) °С

0,1 °С

0,25 %

(0...1800) °С

0,1 °С

0,25 %

Пирометры по ГОСТ 10627-71---

РК-15 РК-15

РС-20 РС-20

(400...1500) °С

1 °С

0,15 %

(900...2000) °С

1 °С

0,1 %

Преобразователи манометрические

термопарные ПМТ

---

ТипДавление

ПМТ-2 (0,1…500) мкм рт. ст.

ПМТ-4 (0,1…200) мкм рт. ст.

---

(0…100) %

0,1 %

0,5 %

(0…100) %

0,1 %

0,5 %

Термопреобразователи

сопротивления по ГОСТ 6651-2009

---

ТСМ

100М (α=0,00428 °C

)

ТСМ

50М (α=0,00428

°C

)

ТСП

100П

(α=0,0039

1°C

)

ТСП

50П(α=

,00391°C

)

ТСП

Pt100 (

,00385 °C

)

ТСП

Pt50

(

,00385 °C

)

(-180... +200) °С

0,1 °С

0,1 %

(-180... +200) °С

0,1 °С

0,1 %

(-200... +850) °С

0,1 °С

0,1 %

(-200... +850) °С

0,1 °С

0,1 %

(-200…+850) °С

0,1 °С

0,1 %

(-200... +850) °С

0,1 °С

0,1 %

Лист № 5

всего листов 7

Унифицированные сигналы посто-

янного напряжения и тока по

ГОСТ 26.011-80

(0…50) мВ

(0…1000) мВ

(0…10) В

(0…5) мА

(0…20) мА

(4…20) мА

Сигналы сопротивления

(0…100) Ом

(0…250) Ом

(0…500) Ом

(0…100) % 0,02 %

(0…100) % 0,1 %

(0…100) % 0,02 %

(0…100) % 0,05 %

(0…100) % 0,1 %

0,1 %

Примечание*: При температурах выше 1000 °С и в точке ниже минус 100 °С цена единицы

младшего разряда равна 1 °С.

Пределы допускаемой дополнительной погрешности измерений, вызванные измене-

нием температуры окружающего воздуха относительно номинальной температуры 23

С на

каждые 10

С ………………………………0,25 предела допускаемой основной погрешности.

Пределы допускаемой дополнительной погрешности измерения, вызванные измене-

нием температуры свободных концов холодных спаев термопар во всем диапазоне рабочих

температур………………………..……………………………………………………..….± 1 ºС.

Входное сопротивление измерительных входов приборов, не менее………….1 МОм.

Измерительные входы приборов обеспечивают подавление поперечной помехи нор-

мального вида переменного тока частотой 50 Гц с эффективным значением равным 50 %

диапазона входного сигнала, не менее …………………………………………….….….….60 дБ.

Измерительные входы приборов обеспечивают подавление продольной помехи обще-

го вида переменного тока с эффективным значением равным 100 % диапазона входного сиг-

нала прибора, действующего между любым входным измерительным зажимом и нулевым се-

тевым контактом, не менее ………………………………………….……..….…….70 дБ.

Период опроса входных сигналов, не менее …………………………….….…….100 мс.

Диапазоны выходного унифицированного сигнала постоянного тока……от 0 до 5 мА,

от 0 до 20 мА, от 4 до 20 мА.

Номинальное сопротивление нагрузки……………………………………(200 ± 10) Ом.

Допустимый диапазон сопротивления нагрузки………………………..от 0 до 600 Ом.

Пределы основной допускаемой погрешности установки значений выходного токав

рабочем диапазоне температур от 0 до 50 °С……………………………….………

20 мкА.

Пределы дополнительной допускаемой погрешности установки тока, вызванные

изменением сопротивления нагрузки токового выхода от номинального значения составляет

0,5 от основной допускаемой погрешности.

Номинальное напряжение питания приборов………………….….….….~220 В (50 Гц).

Диапазон допустимых напряжений питания приборов ……………..от ~85 до ~265 В (50 Гц).

Потребляемая мощность приборов, не более………………………………..……20 В·А.

По способу защиты от поражения электрическим током по ГОСТ 12.2.007.0 приборы

соответствуют……………………………………………………………………………….II классу

Приборы

обеспечивают гальваническую изоляцию цепей в

соответствии с требова-

ниями ГОСТ Р 52931-2008:

- между входными цепями, выходными цепями и сетью, не менее…….……...….1500 В. -

между сетью и корпусом, не менее …………………………………..….….……..3000 В. -

после испытания на влагопрочность, не менее ……..………………….….….…..1500 В.

Сопротивление изоляции:

- в нормальных условиях, не менее..………………………………………….……..20 МОм.

Лист № 6

всего листов 7

- при верхнем значении температуры рабочих условий, не менее …………..…...5 МОм. -

при верхнем значении влажности рабочих условий, не менее……....……..…....20 МОм.

Помехозащищенность приборов по параметрам ЭМС соответствует требованиям

ГОСТ Р 51317.4.4-2007, ГОСТ Р 51317.4.5-99 при степени жесткости испытаний 3 критерий

качества функционирования А.

Уровеньрадиопомех,создаваемыхприбором,удовлетворяеттребованиям

ГОСТ

51317.6.4 -2009.

Время непрерывной работы………………………………………..………круглосуточно.

Время установления рабочего режима приборов, не более ……….……………15 мин.

Масса приборов , не более…………………………………………….….…….….…...800 г.

Габаритные и установочные размеры приборов:….(48

162), (48

162) мм.

Условия эксплуатации приборов по ГОСТ Р 52931……………….…..………группа В4.

Температура……………………………………………………...…….от 0 до плюс 50

С.

Влажность…………………………………….……….80 % при температуре плюс 35

С.

Атмосферное давление ………………………….…….……………..от 86 до 106,7 кПа.

По устойчивости к климатическим воздействиям при транспортировании преобразо-

ватели относятся к группе исполнения У по ГОСТ 15150-69.

По устойчивости к механическим воздействиям по ГОСТ Р 52931.…………………L3.

Средняя наработка на отказ, не менее: …………………………………………120 000 ч.

Средний срок службы, не менее……………………….……….…….…………….10 лет.

Знак утверждения типа

Знак утверждения типа наносится на лицевой поверхности приборов краской. В экс-

плуатационной документации на титульных листах знак утверждения типа наносится типо-

графским способом.

Комплектность средства измерения

В комплект поставки приборов входят:

Прибор МЕТАКОН серии ХХХХ…............................................................................. 1 шт.

Крепление для щитового монтажа…. .......................................................................... 2 шт.

Розетки к клеммному соединителю типа 2EDGK-5.08…............................................ 8 шт.

Паспорт…...................................................................................................................... 1 шт.

Потребительская тара…................................................................................................ 1 шт.

№

Наименование и тип СИ

Калибратор электрических сигналов

СА71

Магазин сопротивлений Р4381

Термометр лабораторный ТЛ-4

Поверка

осуществляется по документу «Регуляторы микропроцессорные измерительные МЕТАКОН

серии ХХХХ. Методика поверки. ПИМФ.421243.010 МП», являющимся приложением А пас-

портов ПИМФ.421243.050 ПС (ХХХХ одноканальные), ПИМФ.421243.055 ПС (ХХХХ мно-

гоканальные), утвержденному руководителем ГСИ СИ ФБУ «Нижегородский ЦСМ» 5 сен-

тября 2012 г

Перечень эталонов, применяемых при поверке, приведен в таблице 5.

Таблица 5

Используемые основные технические

характеристики

диапазон выходного тока от 0 до 25 мА

диапазон выходного напряжения от минус 75 до

плюс 150 мВ; основная погрешность ± 0,02 %

диапазон измерения сопротивления от 0 до

4800 Ом; основная погрешность ± 0,02 °С

диапазон измерения температуры от 0 до 50 °С

основная погрешность ± 0,2 °С

4Термопара ХА (К)(0…50) °С1-го класса

Лист № 7

всего листов 7

№

Наименование и тип СИ

Мультиметр MY 64

диапазон выходного напряжения от 0 до 50 В.

Гигрометр психрометрический

ВИТ-2

Используемые основные технические

характеристики

диапазон измеряемого напряжения от 0 до 36 В

основная погрешность ± 1 %

относительная влажность до 95 %

основная погрешность ± 7 %

Вспомогательное оборудование:

Источник постоянного напряжения

HY5002

Резистор С2-33Н-0,125-200 Ом ± 5

Нормативные и технические документы, устанавливающие требования к регуляторам

микропроцессорным измерительным МЕТАКОН серии ХХХХ

1 ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Об-

щие технические условия.

2 ГОСТ 6651-2009

Термопреобразователи сопротивления из платины, меди, и никеля. Об-

щие технические требования и методы испытаний.

3 ГОСТ Р 8.585-2001 Термопары. Номинальные статические характеристики преобразования. 4

ГОСТ 26.011-80 Средства измерений и автоматизации. Сигналы тока и напряжения элек-

трические непрерывные входные и выходные.

5 ПИМФ.421243.010 ТУ Технические условия. Регуляторы микропроцессорные измеритель-

ные МЕТАКОН.

Рекомендации по областям применения в сфере государственного регулирования обес-

печения единства измерений

Применяются вне сферы государственного регулирования обеспечения единства измерений.

Изготовитель

Общество с ограниченной ответственностью Научно-производственная фирма «Кон-

трАвт» (ООО НПФ «КонтрАвт»).

603106, г. Нижний Новгород, ул. Б. Корнилова, д. 3, кор. 1/27.

тел./факс: (831) 260-03-08 (многоканальный), 466-16-04, 466-16-94.

E-mail:

contravt@contravt.nnov.ru

Испытательный центр

Государственный центр испытаний средств измерений Федерального бюджетного

учреждения «Государственный региональный центр стандартизации, метрологии и испытаний в

Нижегородской области» (ГЦИ СИ ФБУ «Нижегородский ЦСМ»).

Зарегистрирован в Государственном реестре средств измерений под № 30011-08.

Аттестат аккредитации действителен до 01 января 2014 г.

603950, г. Нижний Новгород, ул. Республиканская, д. 1.

тел. (831) 428-78-78, факс (831) 428-57-48, E-mail:

mail@nncsm.ru

Заместитель

Руководителя Федерального

агентства по техническому

регулированию и метрологииФ. В. Булыгин

м.п.«______»________________2012 г.

Готовы поверить данное средство измерений.

Поверка средств измерений.

ООО СУПРР 8(812)209-15-19, info@saprd.ru

Похожие средства измерения:

ГРСИ	Наименование СИ	Тип СИ	Производитель	МПИ	Ссылка
17395-17	Преобразователи измерительные переменного тока	Е852М	ОДО "Энергоприбор", Беларусь, г.Витебск	4 года	Перейти
25586-03	Трансформаторы напряжения измерительные эталонные	4820spez	Фирма "Haefely Test AG", Швейцария	5 лет	Перейти
7286-79	Шунты измерительные постоянного тока	ШС-75	Нет данных	Нет данных	Перейти
28723-05	Преобразователи измерительные цифровые многофункциональные трехфазные	Систел-ИП	ЗАО "Системы телемеханики и автоматизации", г.Москва	8 лет	Перейти
64074-16	Мегаомметры	Е6-40	ООО "Контрольно-Измерительные Приборы", г.Ижевск	1 год	Перейти

Поверка средств измерений

ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru

Поверка средств измерений

Заказать поверкуРегуляторы микропроцессорные измерительные МЕТАКОН серии ХХХХГРСИ 52275-12

Заказать поверку
Регуляторы микропроцессорные измерительные МЕТАКОН серии ХХХХ
ГРСИ 52275-12
