Преобразователи измерительные тахометрические SZMB/XPZ, ГРСИ 52272-12
Номер госреестра:
52272-12
Наименование СИ:
Преобразователи измерительные тахометрические
Обозначение типа:
SZMB/XPZ
Производитель:
Фирма "Shanghai Automatic Instrument Co.,Ltd.", Китай
Межповерочный интервал:
3 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
27.12.2017
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 49349
об утверждении типа средств измерений
Лист № 1
всего листов 4
ОПИСАНИЕТИПАСРЕДСТВАИЗМЕРЕНИЙ
Преобразователи измерительные тахометрические SZMB/XPZ
Назначение средства измерений
Преобразователи измерительные тахометрические SZMB/XPZ предназначены для
измерений частоты вращения деталей различных агрегатов.
Описание средства измерений
Преобразователи измерительные тахометрические SZMB/XPZ (далее преобразователи)
преобразуют частоту вращения вращающейсяпрофильной детали в постоянный ток.
Принцип действия преобразователя основан на том, что при вращении вала, на
котором установлено зубчатое колесо, происходит перераспределение магнитного потока
постоянного магнита: увеличивается поток через полюс датчика, под которым проходит зубец
колеса, и
уменьшается поток через полюс, под которым проходит паз
зубчатого колеса. За
счет этого, при вращении зубчатого колеса появляется переменная составляющая магнитного
потока и в катушке наводится ЭДС, частота которой определяется частотой вращения
зубчатого колеса и числом зубьев Z. Частота сигналов на выходе датчика равна частоте
следования профилей зубьев, а их амплитуда постоянна во всем рабочем диапазоне частот.
Сигнал от датчика усиливается и преобразуется в прямоугольный, после чего - в напряжение 0-
10 В частотным преобразователем. На выходе преобразователя получаем постоянный ток 4-20
мА.
Преобразователь состоит из датчика частоты вращения магнитоэлектрического SZMB
(далее – датчик) и частотного преобразователя тока XPZ (далее – частотный преобразователь).
Преобразователи выпускаются в 11 исполнениях в зависимости от пределов измерения
частотного преобразователя: (50-1000)*60/Z об/мин; (50-2000)*60/Z об/мин; (50-3000)*60/Z
об/мин; (50-4000)*60/Z об/мин; (50-5000)*60/Z об/мин; (50-7000)*60/Z об/мин
.
(Z – количество
зубьев на измерительной шестерне) и используемого для измерения датчика: SZMB-1 или
SZMB-9.
Частотный преобразователь используется совместно с датчиком SZMB-1 для всех
диапазонов измерений и совместно с датчиком SZMB-09 для следующих диапазонов
измерения: (50-1000)*60/Z об/мин; (50-2000)*60/Z об/мин; (50-3000)*60/Z об/мин; (50-4000)*
60/Z об/мин; (50-5000)*60/Z об/мин.
Датчики SZMB-1 и SZMB-9 различаются по условиям эксплуатации: температура
окружающей среды для датчика SZMB-1 от минус 80 до 85°С, для датчика SZMB-9 от минус 20
до 60°С.
Корпус датчика SZMB-1 выполнен в виде цилиндра, на одном торце расположены
магниты, между которыми устанавливается вращающаяся деталь, а на другом – два отверстия
для крепления. На боковой части датчика SZMB-1 имеется двухпроводной выход.
Конструктивно датчик SZMB-9 выполнен в виде неразборного цилиндрического
корпуса с внешней дюймовой резьбой для проходного монтажа. Один из торцов корпуса
является чувствительным элементом, а другой имеет 4-контактный разъем X12K4P для
соединения с кабелем.
Внутри корпуса датчиков, изготовленного из нержавеющей и немагнитной стали,
установлена катушка с постоянным магнитом. Марка ферромагнитного материала детали не
нормируется.
Корпус частотного преобразователя представляет собой разборную конструкцию,
состоящую из основания и крышки, соединяемые крепежными винтами.
Частотные преобразователи используют без механического соединения с вращающейся
деталью
.
Лист № 2
всего листов 4
Датчик SZMB крепится вблизи вращающейся профильной детали агрегата. Расстояние
от торца датчика до вершины зуба не более 2 мм.
абв

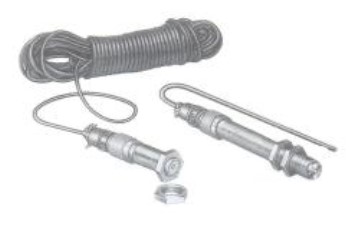

Рисунок 1. Общий вид преобразователя измерительного тахометрического SZMB/XPZ
а – датчик SZMB-1; б – датчик SZMB-9; в – частотный преобразовательXPZ.
Метрологические и технические характеристики
±
0,5
Наименование характеристики
Диапазоны измерений частоты вращения, об/мин
(Z – количество зубьев на зубчатом колесе)
Таблица 1
Значение
(50-1000)*60/Z;
(50-2000)*60/Z;
(50-3000)*60/Z;
(50-4000)*60/Z;
(50-5000)*60/Z;
(50-7000)*60/Z
*
4 – 20
500
От 187 до 242
50±1
50
30
35
19
155
75
95
165
Пределы допускаемой приведенной погрешности измерений частоты
вращения, % (нормирующее значение частоты вращения f
n
- разность
между верхним и нижним пределами измерений преобразователя)
Выходной сигнал, мА
Сопротивление нагрузки на выходе преобразователя, Ом, не более
Электрическое питание:
Напряжение переменного тока, В
Частота, Гц
Потребляемая мощность, Вт, не более
Габаритные размеры, мм, не более
Датчик SZMB-1 (без учета кабеля)
Диаметр
Длина
Датчик SZMB-9 (без учета кабеля)
Размер «под ключ» S
Длина
Преобразователь XPZ
Ширина
Высота
Длина
Масса, кг, не более
Датчик SZMB-1
Датчик SZMB-9
Преобразователь XPZ
Среднее время наработки на отказ, ч
Срок службы, лет
0,2
0,3
0,5
50000
10
Лист № 3
всего листов 4
Значение
до 85
Наименование характеристики
Условия эксплуатации
Относительная влажность, %
Температура окружающей среды, °С
Датчик SZMB-1
Датчик SZMB-9
Преобразователь XPZ
от –80 до +85
от –20 до +60
от –5 до +45
Преобразователь характеризуется коэффициентом преобразования, значения которого
представлены в табл. 2.
Таблица 2
Диапазон измерений частоты вращения, об/мин
(50-1000)*60/Z
(50-2000)*60/Z
(50-3000)*60/Z
(50-4000)*60/Z
(50-5000)*60/Z
(50-7000)*60/Z
Значение коэффициент преобразования k, мА/Гц
0,016
0,008
0,005
0,004
0,003
0,002
Знак утверждения типа
Знак утверждения типа наносится на титульный лист Паспорта типографским
способом.
Комплектность средства измерений
Преобразователи измерительные тахометрические SZMB/XPZ выпускаются в двух
комплектациях.
Комплект 1
+
−
+
+
+
Таблица 3
Комплект 2
−
+
+
+
+
Датчик SZMB-1
Датчик SZMB-9
Частотный преобразователь XPZ *
Паспорт
Методика поверки МП 253-126-2012
*- исполнение по заказу потребителя.
Поверка
осуществляется в соответствии с методикой поверки МП 253-126-2012 «Преобразователи
измерительные тахометрические SZMB/XPZ. Методика поверки», утвержденной ГЦИ СИ
ФГУП «ВНИИМ им. Д. И. Менделеева» 14.08.2012 г.
Основные средства поверки:
§
Установка тахометрическая УТ05-60, диапазон частот вращения от 10 до 60000 об/мин,
относительная погрешность задания частоты 0,05 %.
§
Мультиметр 3458А. Диапазон измерения силы постоянного тока от 10 мкА до 1 А,
относительная погрешность 0,0008 %.
§
Тахометр универсальный цифровой TESTO 470, диапазон измерения частоты вращения от
1 до 99999 об/мин, пределы допускаемой относительной погрешности ±0,02 %.
§
Осциллограф цифровой TDS 220. Полоса пропускания 100 МГц; максимальная входная
нагрузка – 300 В.
Сведения о методиках (методах) измерений
Методика измерений содержится в документе «Преобразователи измерительные
тахометрические SZMB/XPZ. Паспорт».
Лист № 4
всего листов 4
Нормативныеитехническиедокументы,устанавливающиетребованияк
преобразователям измерительным тахометрическим SZMB/XPZ
1. ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов.
Общие технические условия».
2. Техническая документация фирмы «Shanghai Automatic Instrument Co.,ltd», КНР.
в сфере государственного
регулирования
контроля за соблюдением
промышленной безопасности
установленных
к эксплуатации
Рекомендации по области применения
обеспечения единства измерений
Осуществлениепроизводственного
законодательством Российской Федерации
опасного производственного объекта.
Изготовитель
Фирма «Shanghai Automatic Instrument Co.,ltd», КНР
Адрес:Shanghai Zhongshanbeilu road No 1300
Тел./факс: +86 (21) 36150090 / +86 (21) 66409218
Web:
Заявитель
ООО «Премиум Инжиниринг»
Адрес:115280, Россия, г. Москва, ул. Автозаводская, д. 21, к. 1
Тел. +7 (495) 620 9797 ∙ Факс: +7 (495) 620 9798
e-mail:
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева», регистрационный номер 30001-10.
Адрес:190005, г. Санкт-Петербург, Московский пр., д. 19
тел. (812)251-76-01, факс (812)713-01-14, e-mail:
,
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииФ.В. Булыгин
М.П.«__»_________2012 г.
Готовы поверить данное средство измерений.
