Машины для испытаний на сжатие и изгиб TO-3xxE-yy, ГРСИ 52271-12
Номер госреестра:
52271-12
Наименование СИ:
Машины для испытаний на сжатие и изгиб
Обозначение типа:
TO-3xxE-yy
Производитель:
Фирма "Tinius Olsen", Индия
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
27.12.2017
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 49348
об утверждении типа средств измерений
Лист № 1
всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Машины для испытаний на сжатие и изгиб TO-3xxE-yy
Назначение средства измерений
Машины для испытаний на сжатие и изгиб TO-3xxE-yy (далее по тексту – машины)
предназначены для измерения силы при проведении механических испытаний образцов раз-
личных строительных материалов на сжатие и изгиб.
Описание средства измерений
Принцип действия машин основан на преобразовании величины давления в гидроци-
линдре, пропорциональной измеряемой силе, в электрический сигнал с последующей его об-
работкой.
Машина состоит из нагрузочной рамы, представляющей собой полностью сварную
конструкцию, включающую верхнюю траверсу, основание и сплошные боковые стенки; вы-
сокоточного гидравлического поршня, закрепленного в основании, и насосной станции;
уп-
рочненных, прецизионно отшлифованных рабочих плит. Верхняя плита является самовырав-
нивающейся, а также имеет проставки для испытания образцов различных размеров. Испыты-
ваемый образец устанавливается между рабочими плитами.
Встроенная цифровая консоль предназначена для управления режимами работы маши-
ны, а также обработки и индикация измерительной информации.
Машины выпускаются в трех модификациях: TO-3xxE-DG/MU имеют ручное управ-
ление, TO-3xxE-FA – управление в полностью автоматическом режиме. Символ «xх» в обо-
значении машин указывает номер модели.

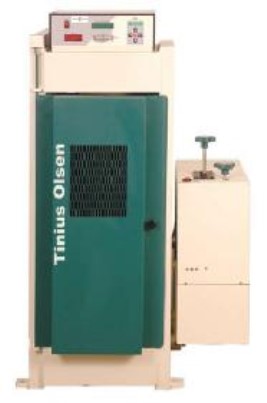

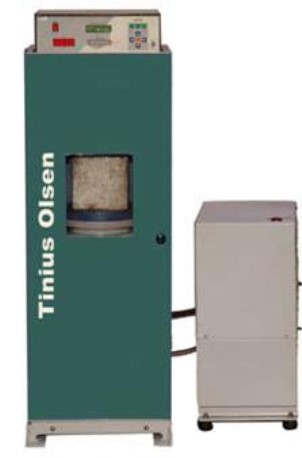

Внешний вид машин приведен на рисунке 1.
а) б)
Р
исунок 1.
Общий вид машин TO-3xxE модификаций DG/MU (а) и
модификации FA (б)
Лист № 2
всего листов 3
Наименование программ-
ного обеспечения
Программное обеспечение
Идентификационные данные программного обеспечения:
Цифровой иденти-
фикатор программ-
ного обеспечения
(контрольная сумма
исполняемого кода)
CEP_Firmware VER. 4.4K
SL_Firmware VER. 2.6
Идентифи-
кационное
наименова-
ние про-
граммного
обеспечения
–
–
Номер версии
(идентифика-
ционный но-
мер) про-
граммного
обеспечения
4.4К
2.6
–
–
Алгоритм вы-
числения циф-
рового иденти-
фикатора про-
граммного обес-
печения
–
–
Конструктивно машины имеют защиту встроенного программного обеспечения от пред-
намеренных или непреднамеренных изменений, реализованную изготовителем на этапе производ-
ства путем установки режима защиты микроконтроллера от чтения и записи исполняемого кода.
Контрольная сумма ПО не может быть рассчитана и проверена в виду закрытого производителем
кода. Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует
уровню «А» по МИ 3286-2010.
Масса, кг,
не более
Модифика-
ция машин
Метрологические и технические характеристики
Верхний пре- Пределы допускаемой
дел измерения относительной погреш-
силы, кНности измерения силы, %
Рабочий
ход што-
ка, мм
Габаритные раз-
меры (ДxШxВ),
мм, не более
TO-302E-FA50
TO-305E-FA100
TO-308E-FA250
TO-311E-FA500
TO-314E-FA1000
TO-315E-FA1500
TO-317E-FA2000
TO-320E-FA3000
TO-302E-DG 50
TO-305E-DG 100
TO-308E-DG 250
TO-311E-DG 500
TO-314E-DG 1000
TO-315E-DG 1500
TO-317E-DG 2000
TO-320E-DG 3000
TO-302E-MU 50
TO-305E-MU 100
TO-308E-MU 250
TO-311E-MU 500
TO-314E-MU 1000
TO-315E-MU 1500
TO-317E-MU 2000
TO-320E-MU 3000
±0,550
760x530x1280 324
920x850x1150 330
750x750x1150 330
750x750x1150 390
920x850x1500 508
920x1000x1500 600
920x1050x1560 1021
1070x1150x1500 1386
760x1100x1280 324
750x1100x1150 310
750x1100x1150 310
750x1100x1150 380
920x850x1500 488
920x1000x1500 625
920x1150x1660 1070
1070x1150x1500 1366
760x1100x1280 324
750x1100x1150 300
750x1100x1150 344
750x1100x1150 380
920x850x1500 508
920x1100x1500 625
920x1150x1660 1070
960x680x1500 1310
Условия эксплуатации:
– температура, °С22 ± 3
– относительная влажность, %60 ± 20
– давление, кПа84…106
Знак утверждения типа
Знак утверждения типа СИ наносится на титульный лист Руководства по эксплуата-
ции типографским способом и на корпус машины методом этикетирования.
Лист № 3
всего листов 3
1 шт.
1 шт.
1 компл.
1 шт.
1 экз.
Комплектность средства измерений
1. Машина для испытания на сжатие и изгиб ТО-3ххЕ-уу
2. Насосная станция
3. Рабочие плиты
4. Цифровая консоль
5. Руководство по эксплуатации «Машины для испытаний на сжатие и
изгиб ТО-3ххЕ-уу. Руководство по эксплуатации»
6.. Методика поверки МП ТИнТ 63-2012 «Машины для испытаний на
сжатие и изгиб ТО-3ххЕ-уу. Методика поверки»
1 экз.
Поверка
осуществляется в соответствие с документом МП ТИнТ 63-2012 «Машины для испытаний на
сжатие и изгиб ТО-3ххЕ-уу. Методика поверки», утвержденном Руководителем ГЦИ СИ ООО
«ТестИнТех» «23» августа 2012 г.
Основными средствами поверки являются:
- динамометры 2-го разряда по ГОСТ Р 8.663-2009.
Сведения о методиках (методах) измерений
Метод измерений изложен в документе «Машины для испытаний на сжатие и изгиб
ТО-3ххЕ-уу. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к машинам для
испытаний на сжатие и изгиб ТО-3ххЕ-уу
- ГОСТ Р 8.663-2009 «Государственная поверочная схема для средств измерений силы»; -
ГОСТ 28840-90 «Машины для испытаний материалов на растяжение, сжатие и изгиб.
Общие технические требования»;
- Техническая документация фирмы Tinius Olsen, Индия.
Рекомендации по областям применения в сфере государственного регулирования обес-
печения единства измерений
- при выполнении работ по оценке соответствия промышленной продукции и продукции
других видов, а также иных объектов установленным законодательством Российской Федера-
ции обязательным требованиям.
Изготовитель
Фирма Tinius Olsen, Индия
201305, J3, SDF Block, NSEZ, Noida-UP, India
Заявитель
ООО «ЭКСИТОН ТЕСТ»
195220, Санкт-Петербург, Гражданский пр., д. 11, литера А
Тел.: (812) 322-58-99, факс: (812) 322-58-98
Испытательный центр
ГЦИ СИ ООО «ТестИнТех», регистрационный номер аттестата аккредитации № 30149-11
123308, г. Москва, ул. Мневники, д.1
Тел./факс: +7(499)944-40-40
Ф.В. Булыгин
Заместитель Руководителя Федерального
агентства по техническому
регулированию и метрологии
М.П.«___»____________2012 г.
