Номер госреестра:
52267-12
Наименование СИ:
Тахеометры электронные
Обозначение типа:
PENTAX W-821
Производитель:
Фирма "PENTAX Industrial Instruments Co., Ltd.", Япония
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
27.12.2017
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 49341
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Тахеометры электронные PENTAX W-821
Назначение средства измерений
Тахеометры электронные PENTAX W-821 (далее по тексту – тахеометры)
предназначеныдлягеодезическойсъемкиместности,измерениярасстояний,
горизонтальных (дирекционных) углов, вертикальных (зенитных) углов, наклонных
расстояний, превышений, высот, приращения координат точек земной поверхности
(визирных целей).
Описание средства измерений
Тахеометр представляет собой комбинированный прибор, объединяющий в своей
конструкциитеодолитилазерныйдальномер.Приборсостоитиз пыле-и
влагозащищенного корпуса, вмещающего оптические и электронные компоненты,
отсоединяемого трегера и съемной аккумуляторной батареи.
Принципдействияугломерногоканалаоснованнаиспользовании
фотоэлектрического метода считывания штрих-кодовых показаний горизонтального и
вертикального лимба.Тахеометрыимеют встроенныйжидкостный электронный
компенсатор, который автоматически вносит поправки в измеряемые углы вследствие
отклонения тахеометра от вертикали.
Принцип действия дальномерного канала основан на измерении разности фаз
модулированного сигнала и реализует фазовый метод измерения расстояний. Тахеометры
имеют отражательный режим работы (лазерное излучение отражается от призменного
отражателя, установленного в точке измерения) и безотражательный (диффузное
отражение лазерного излучения от измеряемой точки).

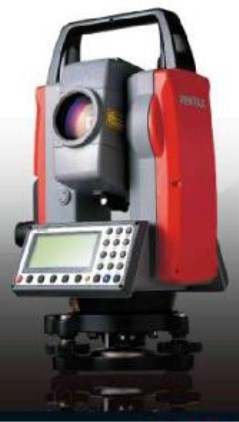

Рис. 1- Общий вид тахеометра электронного PENTAX W-821 и место нанесения
знака утверждения типа
.
Лист 2
Всего листов 4
Программное обеспечение
Тахеометры электронные PENTAX W-821 имеют в своем составе программное
обеспечение
PowerTopo
, встроенное в аппаратное устройство средства измерений,
разработанное для конкретной измерительной задачи, осуществляющее измерительные
функции, функции расчета параметров и функции индикации.
Программное обеспечение имеет следующие идентификационные данные:
Наименование
программного
обеспечения
ИдентификационнНомер версии
ое наименование (идентификацио
программногонный номер)
обеспечения программного
обеспечения
Цифровой
идентификатор
программного
обеспечения
(контрольная сумма
исполняемого кода)
Алгоритм
вычисления
цифрового
идентификатора
программного
обеспечения
PowerTopo
PowerTopoCE4.0нетнет
Операционнаясистема,имеющаяоболочкудоступнуюпользователю,
отсутствует. Программное обеспечениеи его окружение являются неизменными,
средства для программирования или изменения метрологически значимых функций
отсутствуют.
Уровень защиты программного обеспечения оценивается как «A» по МИ 3286-
2010.
Метрологические и технические характеристики
Диапазоны измерений, пределы допускаемойпогрешности и разрешающая
способность приборов приведены в таблице
От 0 до 360
От 0 до 270
1
Дискретность отсчёта, мм
В диапазоне св. 1,5 до 300 м, мм
В диапазоне свыше 300 м, мм
Класс лазерного излучения
Диапазон измерений горизонтальных
углов,… °
Диапазон измерений вертикальных углов,…
°
Предел допускаемой абсолютной
погрешности измерений углов,… "
Диапазон измерений расстояний:
без отражателя, м
на минипризму, м
на один отражатель, м
на 3-х призменную систему, м
на пленочный отражатель, м
Св. 0 до 270 вкл.
Св. 0 до 1100 вкл.
Св. 0 до 3400 вкл.
Св. 0 до 4500 вкл.
Св. 0 до 600 вкл.
0,1 - точный режим,
1 - нормальный режим,
10 - режим слежения
Предел допустимой погрешности измерения расстояний
± (2+2 ppm×D), где D - измеряемое
расстояние в м
при работе в отражательном режиме во всём
диапазоне, мм
при работе в безотражательном режиме:
± (5+2 ppm×D), где D - измеряемое
расстояние в м
± (7+10 ppm×D), где D - измеряемое
расстояние в м
Видимое излучение, класс IIIа (3R) в
безотражательном режиме, класс II (2) в
отражательном режиме
Питание
Лист 3
Всего листов 4
Внешнее: ~100 .. 240 В
Внутреннее: - батарея BP02 типа Ni-MH
4000 мАч, 6,0 В
От -20 до +50
Диапазон рабочих температур, °С
Габаритные размеры, мм
длина
ширина
высота
Масса, кг
217
197
347
6,3
Знак утверждения типа
Знак утверждения типа наносится на титульный лист руководства по эксплуатации
типографским способом, а также на боковую поверхность корпуса прибора методом
наклейки.
Комплектность средства измерений
Наименование
Тахеометр электронный
Нитяной отвес
Шестигранный ключ
Юстировочная шпилька
Руководство по эксплуатации
Кейс для переноски
Паспорт
Количество
1 шт.
1 шт.
1 шт.
1 шт.
1 экз.
1 шт.
1 экз.
Поверка
осуществляется в соответствии с документом МИ 2798-2003 «Тахеометры электронные.
Методика поверки».
Сведения о методиках (методах) измерений
Сведения о методе измерений приведены в соответствующих разделах Руководства
по эксплуатации «Тахеометры электронные PENTAX W-821. РЭ».
Нормативные и технические документы, устанавливающие требования к
тахеометрам электронным PENTAX W-821
ГОСТ 8.016-81 «ГСИ. Государственный первичный эталон и государственная
поверочная схема для средств измерений плоского угла».
МИ 2060-90 «ГСИ. Государственная поверочная схема для средств измерений
длины в диапазоне 1·10
-6
…50 м и длин волн в диапазоне 0,2 … 50 мкм».
Техническая документация фирмы-изготовителя.
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
Выполнение работ по оценке соответствия промышленной продукции и
продукции других видов, а также иных объектов установленным законодательством
Российской Федерации обязательным требованиям.
Изготовитель
Фирма PENTAX Industrial Instruments Co., Ltd., Япония
2-36-9 Maeno-cho, Itabashi-ku,
Tokyo 174-8639 Japan
tel: (81)-3-3960-0513
Лист 4
Всего листов 4
Заявитель
ООО «Нева Технолоджи»
198096, Россия, г. Санкт-Петербург, ул. Маринеско, д. 6 лит. А, пом. 7Н.
Тел.: (812) 380-92-13; 337-51-92, Факс.(812) 784 -15-34; 784-96-70
Представительство в Москве: 111123, ш. Энтузиастов, 56, стр. 8 А
Тел. (495) 305-40-08; 305-59-34
E-mail:
Испытательный центр
Государственный центр испытаний средств измерений (ГЦИ СИ) ФГУП
«ВНИИМС», г. Москва, аттестат аккредитации (Госреестр № 30004-08 от 27.06.2008 г.).
Адрес: 119361, г.Москва, ул.Озерная, д.46
Тел./факс: (495) 437-55-77 / 437-56-66.
Е-mail:
, адрес в Интернет:
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииФ.В. Булыгин
«_____» ____________ 2012 г.
м.п.
