Номер госреестра:
52263-12
Наименование СИ:
Тахеометры электронные
Обозначение типа:
GeoMax Zipp10
Производитель:
Фирма "GeoMax AG", Швейцария
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
27.12.2017
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 49336
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Тахеометры электронные GeoMax Zipp10
Назначение средства измерений
Тахеометры электронные GeoMax Zipp10 предназначены для измерения расстояний, гори-
зонтальных и вертикальных углов.
Описание средства измерений
Тахеометры электронные GeoMax Zipp10 – геодезические приборы, принцип действия
которых заключается в измерении углов поворота линии визирования зрительной трубы в
горизонтальной и вертикальной плоскостях, с возможностью одновременного измерения
расстояний до объектов вдоль линии визирования для определения координат объекта.
Принцип измерения углов поворота зрительной трубы в горизонтальной и вертикальной
плоскостях заключается в следующем: на горизонтальном и вертикальном лимбах располагаются
кодовые дорожки (диски), дающие возможность на основе сочетания прозрачных и непрозрачных
полос получать при пропускании через них света лишь два сигнала: "темно
- светло", которые
принимаются фотоприёмником. Сигнал, принятый фотоприемником, поступает в электронную
часть датчика угла, где происходит вычисление угла поворота зрительной трубы.
Измерение расстояний производится лазерным дальномером, принцип действия которого
основан на определении разности фаз излучаемых и принимаемых модулированных сигналов.
Модулируемое излучение лазера с помощью оптической системы направляется на цель.
Отраженное целью излучение принимается той же оптической системой, усиливается и
направляется на блок, где происходит измерение разности фаз, излучаемых и принимаемых
сигналов, на основании, которого
вычисляется расстояния до цели. Лазерный дальномер может
работать с применением призменных отражателей (отражательный режим) или по диффузным
объектам (в диффузном режиме).
Длина волны излучения лазерного дальномера – 0,65 мкм, мощность - 0,33 / 5,0 мВт (при
измерении в отражательном /диффузном режиме), класс 1 в соответствии со стандартами IEC
60825-1 «Безопасность лазерных изделий».
Конструктивно тахеометры электронные GeoMax Zipp10 выполнены единым блоком. На
передней панели расположен черно-белый жидко-кристаллический дисплей с кнопками
управления. На боковых панелях расположены аккумуляторный отсек, коммуникационный USB-
порт и рычажки управления приводами для точного наведения на цель.
Результаты измерений выводятся на дисплей, регистрируются во внутренней памяти и
впоследствии могут быть переданы на внешние устройства.
Выпускаемые модификации различаются погрешностью измерений углов и режимами из-
мерений расстояний:
-GeoMax Zipp10 2”, GeoMax Zipp 10 5” - тахеометры электронные с СКП измерения
углов 2” и 5”, измерение расстояний только в отражательном режиме,
-GeoMax Zipp 10R 2”, GeoMax Zipp10R 5” - тахеометры электронные с СКП измере-
ния углов 2” и 5”, измерение расстояний в отражательном и диффузном режимах.
Пломбирование крепёжных винтов корпуса тахеометров электронных GeoMax Zipp10 не
производится, ограничение доступа к узлам обеспечено конструкцией крепёжных винтов, которые
могут быть сняты только при наличии специальных ключей. Все внутренние винты залиты специ-
альным лаком.
Лист № 2
Всего листов 4

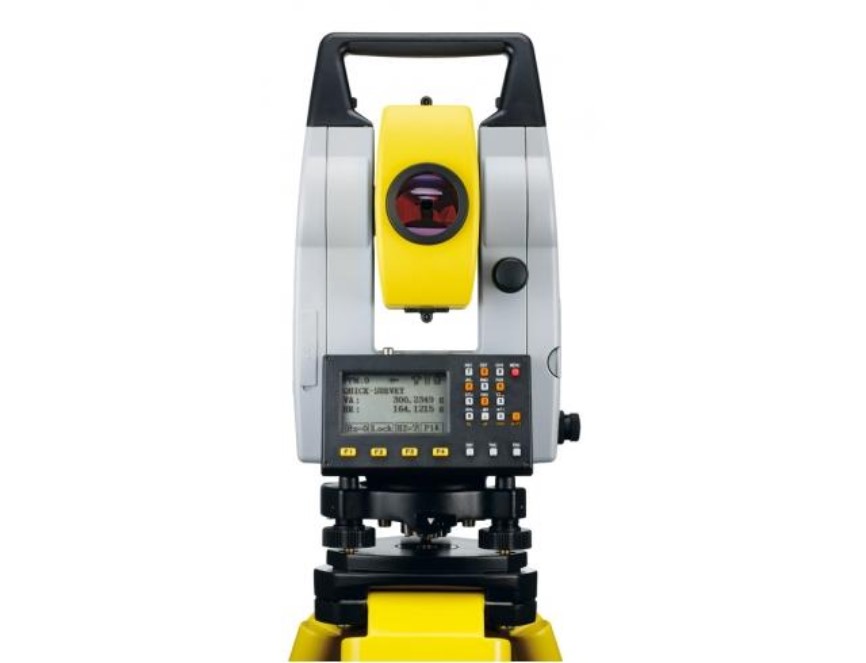

Фотография общего вида тахеометров электронных GeoMax Zipp10.
Программное обеспечение
Встроенное программное обеспечение предназначено для обеспечения взаимодействия
узлов прибора, сохранения и экспорта измеренных величин и импорта исходных данных. Аппа-
ратная и программная части, работая совместно, обеспечивают заявленные точности конечных ре-
зультатов.
Идентификационные данные программного обеспечения:
НаименованиеИдентификаци-Номер версииЦифровой
программногоонное наимено-программногоидентификатор
обеспечениявание про-обеспеченияпрограммного
граммного обес-обеспечения
печения
Алгоритм вычисления
цифрового идентифи-
катора программного
обеспечения
GeoMax Zipp10Zipp10_RU.fw2.10279AA89ECRC32
Защита программного обеспечения и измеренных данных от
непреднамеренных и пред-
намеренных изменений соответствует уровню «А» согласно МИ 3286-2010.
Метрологические и технические характеристики
Наименование характеристикиЗначение характеристики
Модель GeoMax Zipp10 2”GeoMax Zipp10 5”
GeoMax Zipp10R 2”GeoMax Zipp10R 5”
Увеличение зрительной трубы, крат, не менее: 30
Диаметр входного зрачка, мм:40
Лист № 3
Всего листов 4
0 - 360
±(2+2x10
-6
xD)
±(5+2x10
-6
xD)
±(3+2x10
-6
xD)
Угловое поле зрения зрительной трубы, не менее:
1° 30’’
1,7
30/2
±4
± 0,5± 1,5
± 1,5
1,5 – 3000
1,5 - 250**
1,5 - 250***
1
1
25
Наименьшее расстояние визирования, м, не более:
Цена деления установочного уровня:
- цилиндрического, …’’/ мм
Диапазон компенсации компенсатора, …’, не ме-
нее:
Пределы допускаемой систематической состав-
ляющей погрешности компенсации компенсатора,
…’’, не более:
Пределы допускаемой погрешности лазерного
центрира, мм, не более:
Диапазон измерений:
- углов, …°
- расстояний, м, не менее:
- отражательный режим
- диффузный режим на отражающую плёнку*
- диффузный режим*
Дискретность отсчитывания измерений:
- углов, …’’:
- расстояний, мм:
Допускаемая СКП измерений углов, …’’
Допускаемая СКП измерений расстояний, мм:
- отражательный режим
- диффузный режим на отражающую плёнку
- диффузный режим
где D – измеряемое расстояние, мм
20000 измерений
8,4 – 4,4
Объем внутренней памяти:
Источник электропитания, В - Ач:
Li-Ion аккумулятор
Диапазон рабочих температур, °С:
Габаритные размеры (Д х Ш х В), мм, не более:
Масса, без трегера и батареи, не более:
от -20 до +50
173 x 220 x 316
5,3
* - для моделей GeoMax Zipp10R 2” и GeoMax Zipp10R 5”;
** - измерения на отражающую плёнку (60 х 60) мм с коэффициентом отражения не менее 90% по
ГОСТ 8.557-2007;
*** - измерения на поверхность соответствующей белой поверхности пластины Кодак с коэффи-
циентом отражения не менее 90% по ГОСТ 8.557-2007.
Знак утверждения типа
наносится печатным способом на титульный лист руководства по эксплуатации и
наклейкой на
корпус.
Комплектность средства измерений
Наименование
Тахеометр электронный
Количество, ед.
1
Аккумуляторная батарея ZBA3012
Зарядное устройство ZCH3011
Кабель USB ZDC3011
Нитяной отвес1
Лист № 4
Всего листов 4
Набор инструментов для юстировки1
Защитный чехол от дождя1
Транспортировочный футляр1
Компакт-диск с ПО1
Руководство по эксплуатации на русском языке1
Поверка
осуществляется по МИ 2798-2003 «ГСИ. Тахеометры электронные. Методика поверки».
Перечень основного оборудования необходимого для поверки:
- стенд универсальный коллиматорный ВЕГА УКС, СКО ±0,3", Госреестр СИ № 44753-10;
- эталонный линейный базис 1-го или 2-го разряда, ГОСТ 8.503-84.
Сведения о методиках (методах) измерений
Методика измерений приведена в документе: «Тахеометры электронные GeoMax Zipp10.
Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к тахеометрам элек-
тронным GeoMax Zipp10
1. ГОСТ Р 53340-2009 «Приборы геодезические. Общие технические условия»;
2. ГОСТ Р 51774-01 «Тахеометры электронные. Общие технические условия»;
3 РД 68-8.17-98 «Локальные поверочные схемы для средств измерений топографо- геоде-
зического и картографического назначения»;
4 Техническая документация «GeoMax AG», Швейцария.
Рекомендации по областям применения в сфере государственного регулирования обеспече-
ния единства измерений
- осуществление геодезической и картографической деятельности.
Изготовитель
«GeoMax AG», Швейцария
Espenstrasse 135, CH-9443 Widnau,
Phone: +41 71 447 1700, Fax: +41 71 447 1709
E-mail:
Испытательный центр
ГЦИ СИ ООО «Автопрогресс-М»
125829, г. Москва, Ленинградский пр-т, д. 64, офис 501Н.
Тел.: +7 (499) 155-0445, факс: +7 (495) 785-0512
E-mail:
Аттестат аккредитации № 30070-07
Заместитель
Руководителя Федерального агентства
по техническому регулированию
и метрологииФ.В. Булыгин
м. п.«____» ___________ 2012 г.
Готовы поверить данное средство измерений.
