Номер госреестра:

52206-12

Наименование СИ:

Приборы кабельные

Обозначение типа:

Sidekick T&N, Sidekick T&ND, Sidekick Plus, Sidekick SYNC, Sidekick Prem

Производитель:

Фирма "Greenlee Textron Inc.", США

Межповерочный интервал:

2 года

Сведения о типе СИ:

Срок свидетельства

Срок свидетельства:

26.12.2017

Описание типа:

Скачать
описание типа СИ

Методика поверки:

Поверка<br>Аккредитованная лаборатория<br>8(812)209-15-19, info@saprd.ru

Поверка
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru

К сожалению, комментарии пока что отсутствуют. Вы можете быть первым. Оставить комментарий:

Описание типа средства измерения: Читать в отдельном окне

Untitled document

Приложение к свидетельству № 49282

об утверждении типа средств измерений

Лист № 1

всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Приборы кабельные Sidekick T&N, Sidekick T&ND, Sidekick Plus, Sidekick

SYNC, Sidekick Prem

Назначение средства измерений

Приборы кабельные Sidekick T&N, Sidekick T&ND, Sidekick Plus, Sidekick SYNC, Side-

kick Prem (далее - приборы) предназначены для измерения электрических параметров кабелей

связи с металлическими жилами.

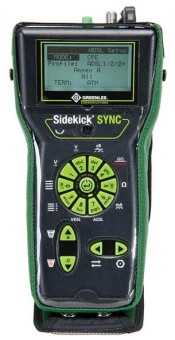

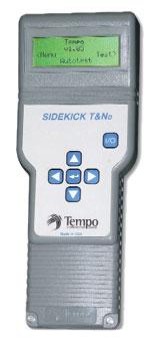

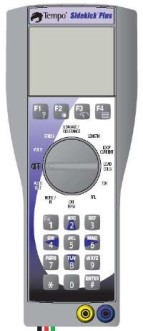

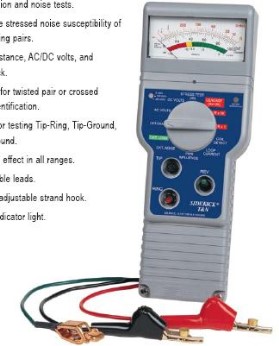

Рисунок 1

фирменная этикетка для

пломбирования

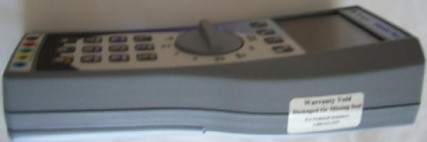

Рисунок 2

Описание средства измерений

Приборы представляют собой портативные приборы. Модели приборов отличаются, в

основном, конструкцией и некоторыми техническими характеристиками.

Принцип действия приборов основан на измерении электрических сигналов с после-

дующим преобразованием в цифровую форму. Все модели приборов включают в себя рези-

стивные и емкостные мостовые схемы для измерения сопротивления и емкости, измеритель

напряжения постоянного и переменного тока и постоянного тока, все, кроме Sidekick Prem

измеряют напряжение электрических сигналов и шума. В приборах осуществляется индика-

ция вычисленной длины расстояния до места обрыва пары металлического кабеля по резуль-

татам измерения емкости для заданного типа кабеля. Имеется ряд дополнительных функций:

проведение стрессовых испытаний (измерение уровня шума между парами жилы при подаче

стрессового тонального сигнала с уровнем 0 дБм между одной из жил и землей), модель Side-

kick Plus имеет еще возможности наблюдения рефлектограмм для индикации места неодно-

родности в кабеле и анализа спектра шума.

Общий вид моделей прибора и схема защиты от несанкционированного доступа изо-

бражены на рисунках 1 и 2 соответственно.

Лист № 2

всего листов 4

Программное обеспечение

Программное обеспечение (ПО) встроенное, версия 2.16.3, с управляющими функциями.

Идентификационные данные ПО, общего для всех моделей, следующие:

Наименование ПО

boot_img.bin

Идентифика-

ционное на-

именование

ПО

S1155-0600

Номер версии

(идентифика-

ционный но-

мер) ПО

2.16.3

Цифровой идентифика-

тор ПО (контрольная

сумма исполняемого ко-

да)

968360BA

Алгоритм вы-

числения циф-

рового иденти-

фикатора ПО

CRC-32

Приборы по уровню защиты ПО СИ от непреднамеренных и преднамеренных изме-

нений относится к группе "С". Запись ПО осуществляется в процессе производства. Доступ к

внутренним частям приборов, включая процессор, защищен конструкцией приборов и путем

наклеивания фирменной этикетки. Модификация ПО возможна только в сервисных центрах

фирмы-производителя.

±(0,03R или 0,01)

±(0,03R или 0,1):

±(0,03R или 1)

Характеристика

Метрологические и технические характеристики:

Значение для моделей Sidekick

T&NT&NDPlusSYNCPREM

0 - 3000 - 300

0 - 2500 - 300

0 - 3000 - 300

60 - 5000 до 60

0 - 100

0 - 120

Диапазон измерения постоян-

ного напряжения, В

Диапазон измерения перемен-

ного напряжения, В, частотой,

Гц

Предел допускаемой абсолют-

ной погрешности измерения

напряжения, %

Диапазон измерения постоян-

ного тока пары жил кабеля (по

шлейфу), мА

Предел допускаемой абсолют-

ной погрешности измерения

тока, мА

Диапазон измерения сопротив-0 - 20 - 10000 - 30000

ления пары R жил кабеля (по

шлейфу), кОм

Предел допускаемой абсолют-

ной погрешности измерения

сопротивления R, кОм:

от 0 до 0,099

от 0,1 до 0,999

от 1 до 1000

от 0 до 2

(0,05R+0,003)

от 2 до 1000

от 0 до 30000

±0,03R или 0,01

±0,03 R

0-20

0 - 1000 - 10000,01 - 1500

±(0,05 R

из

или

0,05)

±0,10 R

из

Диапазон измерения сопротив-

ления изоляции, МОм

Предел допускаемой абсолют-

ной погрешности измерения

сопротивления изоляции R

из

МОм

Диапазоны измерения емкости

С между жилами пары кабеля,

нФ

0 - 1000

Лист № 3

всего листов 4

10 - 80

минус 20 - +60

5 - 90

Значение для моделей Sidekick

T&NDPlusSYNCPREM

Характеристика

T&N

Предел допускаемой абсолют- -

ной погрешности измерения, нФ:

от 0 до 1,5

от 1,5 до 330

от 330 до 1000

±(0,05С или 0,04)

±0,04С

±0,1С

Пределы измерения затухания

линии при подаче на вход сиг-

нала частотой 1004 Гц

Предел допускаемой абсолют-

ной погрешности измерений

затухания, дБ

-1 - +15-3 - +45-1 - +15

0,5

от минус 90 до минус 15-

от минус 50 до +10-

Пределы измерения уровня

шума в линии (между жилами

пары), дБм

Пределы измерения уровня

шума от источников питания

(между одной жилой пары и

землей), дБм

Предел допускаемой абсолют-

ной погрешности измерений

уровня шума, дБ

Общие характеристики

Габаритные размеры (ширина

высота

длина), мм, не более

273

108

64280

120

224,9

121,9

48,8

228,6

114,3

Масса, кг, не более0,950,91,360,91,0

-0 - +60-10 - +50-20 - +55

Рабочие условия эксплуатации:-20 - +60

- температура окружающего

воздуха, °С

- относительнаявлажность

воздуха, %

Условия транспортирования и

хранения:

- температура окружающей

среды,

- относительная влажность

воздуха, %

Питание:

- от встроенных щелочных

элементов или аккумуляторной

батареи (NimH или литиевой)

- от сети переменного тока,

напряжением, В,

частотой, Гц

(100 - 240)

10 %

50 - 60

Знак утверждения типа

Знак утверждения типа наносится на заднюю сторону приборов в виде наклеиваемой эти-

кетки и на руководство по эксплуатации типографским способом.

Комплектность средства измерений

В комплект поставки входят: прибор Sidekick выбранной модели; адаптер для питания от

сети переменного тока; соединительные кабели; руководство по эксплуатации; методика поверки.

Лист № 4

всего листов 4

Поверка

осуществляется в соответствии с документом МП 52206-12 «Приборы кабельные Sidekick

T&N, Sidekick T&ND, Sidekick Plus, Sidekick SYNC, Sidekick Prem. Методика поверки», ут-

вержденным ГЦИ СИ «СвязьТест» ФГУП ЦНИИС в сентябре 2012 г.

Основные средства поверки:

- калибратор-вольтметр универсальный В1-28: U

0,1 мкВ - 1000 В;

(0,004 % от U

+0,001 % от U

); U

1 мкВ - 700 В; 0,1 Гц - 100 кГц

(0,1 % от U +0,015 % от U

); I

1 нА -

2 А; ПГ

(0,15 % от I+ 0,025 % от I

);

- магазины сопротивлений: МСР-63: 0,01 Ом - 110 кОм, класс 0,1; Р4007: 0,1 МОм – 1

ГОм, класс 0,1;

- магазин емкостей Р5025: 100 пФ – 100 мкФ, класс 0,1;

- генератор измерительный GF-62: 200 Гц–2,1 МГц, (

-6

1) Гц, (минус 61 - +10)

дБм;

0,1 дБ, импеданс: 135, 150, 600 Ом;

Сведения о методиках (методах) измерений

Приборы кабельные Sidekick T&N, Sidekick T&ND, Sidekick Plus, Sidekick SYNC,

Sidekick Prem. Руководство по эксплуатации»" на русском языке.

Нормативные документы, устанавливающие требования к приборам

Техническая документация фирмы-изготовителя Greenlee Textron Inc., США.

Рекомендации по областям применения в сфере государственного регулирования обес-

печения единства измерений

измерения при выполнении работ по оценке соответствия средств связи установлен-

ным законодательством Российской Федерации обязательным требованиям и мероприятий

государственного контроля (надзора) в сфере связи.

Изготовитель

Greenlee Textron Inc., США

Адрес: 4455 Boeing Drive, Rockford, IL 61109-2988 USA

Тел.: +1-815-397-7070

Заявитель

Общество с ограниченной ответственностью "ПремьерПроект" (ООО "ПремьерПроект").

Юр. адрес: 140030, Московскаяобл., Люберецкий район, поселокМалаховка,

ул. Шоссейная, д. 40, почтовыйадрес: 111250, г. Москва, а/я 59

Тел.: (495) 927 0257, факс (495) 927 0259

Испытательный центр

ГЦИ СИ "СвязьТест" ФГУП ЦНИИС

Адрес: 111141, Москва, 1-й проезд Перова поля, д. 8

Тел. (495)368-97-70; факс (495)674-00-67

E-mail:

metrolog@zniis.ru

Аккредитован и зарегистрирован в Госреестре СИ под № 30112-07, аттестат действи-

телен до 01.01.2013 г.

Ф.В. Булыгин

Заместитель Руководителя Федерального

агентства по техническому

регулированию и метрологии

М.п.

"___"_________2012 г.
