Датчики силоизмерительные тензорезисторные TX25, ГРСИ 52186-12
Номер госреестра:
52186-12
Наименование СИ:
Датчики силоизмерительные тензорезисторные
Обозначение типа:
TX25
Производитель:
Фирма "Dacell Co. Ltd.", Корея
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
03.11.2022
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 49255
об утверждении типа средств измерений
Лист № 1
Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Датчики силоизмерительные тензорезисторные TX25
Назначение средства измерений
ДатчикисилоизмерительныетензорезисторныеTX25предназначеныдля
измерения статических и медленно меняющихся сил.
Описание средства измерений
Принцип действия датчиков силоизмерительных тензорезисторных TX25 основан
на преобразовании упругой деформации элемента, возникающей под действием
приложенной нагрузки в аналоговый электрический сигнал. Сигнал пропорционален
измеряемому усилию.
Конструктивно датчики силоизмерительные тензорезисторные TX25 выполнены в
корпусецилиндрическойформы.Чувствительнымэлементомявляетсяупругий
измерительный элемент, расположенный в корпусе и составляющий с ним единую деталь.
Наповерхностьупругогоизмерительногоэлементанаклеенытензорезисторы,
соединенные в мостовую электрическую цепь. Электрическая схема содержит элементы
компенсации температурных воздействий на выходной сигнал.
Датчики силоизмерительные тензорезисторные TX25 являются универсальными,
поэтому в их конструкции предусмотрены внешние резьбовые соединения для установки
шарнирных проушин. Для усиления и обработки электрического сигнала применяются
измерительныеусилители,соответствующие электрическим характеристикам
датчиков. Электрическое подсоединение к измерительным усилителям осуществляется
через унифицированные электрические разъемы.
Конструкция корпуса датчиков силоизмерительных тензорезисторных TX25
обеспечивает ограничение доступа к определенным частям в целях предотвращения
несанкционированной настройки и вмешательства, которые могут привести к искажению
результатов измерений.
Модели датчиков силоизмерительных тензорезисторных TX25 отличаются
габаритными размерами и массой.Обозначениемодели: TX25-Т1, гдеTX25 –
обозначение типа по каталогу производителя, Т1 - номинальная нагрузка. Общий вид
датчика силоизмерительного тензорезисторного TX25 представлен на рисунке 1.

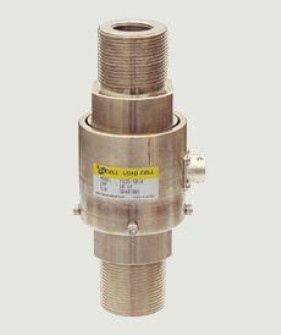

Рисунок 1. Общий вид датчика силоизмерительного тензорезисторного TX25
Лист № 2
Всего листов 3
Значение характеристики
Техническая
характеристика
Номинальная
Рном, кН
Нелинейность,%от
Рном
0,15
Повторяемость, % от
Рном
0,1… 0,15
Входное
сопротивление, Ом
350±5
Выходное
сопротивление, Ом
350±5
питания,
Напряжение
В
10
нагрузка,
Предельная
допустимая
% от Рном
120 … 150
Диапазонрабочих
температур, °С
-10…+60
Габаритныеразмеры,
мм, не более
Ø215 x 496
Метрологические и технические характеристики
TXTXTX
25-25-25-
Т1 Т2 Т3
TXTXTX
25-25-25-
Т5 Т10 Т20
TX TX TX TX TX
25- 25- 25- 25- 25-
Т50 Т100 Т150 Т200 Т300
нагрузка
9,8 19,6 29,4 4998196 490980 1470 1960 2940
Класс точности0,15
Номинальное значение
рабочего коэффициента1 … 1,5
передачи (РКП), мВ/В
Гистерезис, % от Рном0,15
Масса, кг, не более80
Знак утверждения типа
наносится на боковую поверхность корпуса датчика силоизмерительного
тензорезисторного TX25 в виде наклейки и на титульный лист руководства по
эксплуатации типографским способом.
Комплектность средства измерений
1. Датчик силоизмерительный тензорезисторный ТХ25 ……..1шт.
2. Руководство по эксплуатации (РЭ)…………………………..1шт.
3. Шарнирные проушины ……………………………………….по отдельному заказу.
Лист № 2
Всего листов 3
Поверка
осуществляетсяподокументуМПРТ3272-2012«Датчикисилоизмерительные
тензорезисторные ТХ25. Методика поверки», утвержденным ГЦИ СИ ФБУ «РОСТЕСТ-
МОСКВА» в 2012 году.
Основное поверочное оборудование - машины силовоспроизводящие 1-го разряда, в
соответствии с ГОСТ Р 8.663-2009.
Сведения о методиках (методах) измерений
содержатся в документе«Датчики силоизмерительные тензорезисторныеТХ25.
Руководство по эксплуатации»
Нормативные и технические документы, устанавливающие требования к датчикам
силоизмерительным тензорезисторным TX25
Техническая документация фирмы “DACELL CO., LTD.”, Корея.
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
- при выполнении работ по оценке соответствия промышленной продукции и
продукции других видов, а также иных объектов установленным законодательством
Российской Федерации обязательным требованиям.
Изготовитель
Фирма “DACELL CO., LTD.”, Корея
Адрес: Cheongweon-Gun, Chung-Buk, 363-810, Korea
Tel. 82-43-260-2242
Заявитель
ЗАО «ПРИБОР.РУ», г. Москва
Адрес: 129515, г.Москва, ул. Цандера, д.4, корп.1
Испытательный центр
ГЦИ СИ ФБУ «Ростест-Москва»
117418, Москва, Нахимовский пр., 31
Тел.: (499) 129-19-11, факс: (499) 124-99-96,
еmail:
Аттестат аккредитации № 30010-10 от 15.03.2010 г.
Заместитель
Руководителя Федерального агентства
по техническому регулированию и метрологии
Ф.В. Булыгин
М.П.
«______» ______________2012г.
