Автоколлиматор AKW 500T/65/14,7 MD, ГРСИ 52181-12

Смотреть ГРСИ
52180-12

Номер госреестра:

52181-12

Наименование СИ:

Автоколлиматор

Обозначение типа:

AKW 500T/65/14,7 MD

Производитель:

Фирма "MOLLER-WEDEL OPTICAL GmbH", Германия

Межповерочный интервал:

1 год

Сведения о типе СИ:

Заводской номер

Заводской номер:

зав.№ 527

Описание типа:

Скачать
описание типа СИ

Методика поверки:

Поверка<br>Аккредитованная лаборатория<br>8(812)209-15-19, info@saprd.ru

Поверка
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru

К сожалению, комментарии пока что отсутствуют. Вы можете быть первым. Оставить комментарий:

Описание типа средства измерения: Читать в отдельном окне

Untitled document

Приложение к свидетельству № 49247

об утверждении типа средств измерений

Лист № 1

всего листов 3

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Автоколлиматор AKW 500T/65/14,7 MD

Назначение средства измерений

Автоколлиматор AKW 500T/65/14,7 MD (далее – автоколлиматор) предназначен для

визуальных измерений углов наклона плоских отражающих поверхностей в двух плоскостях.

Описание средства измерений

Автоколлиматор состоит из:

трубы с объективом;

осветителя;

окуляра с двойным микрометром;

основания.

В основании автоколлиматора имеются механизмы регулирования для установки

оптической оси трубы перпендикулярно отражающей поверхности. Индикаторы Mitutoyo

Absolute используются в качестве отсчетных устройств.

Принцип действия автоколлиматора основан на измерении смещения изображения

автоколлимационноймарки,отраженногоотплоскойотражающейповерхности,

относительно первоначального положения. Значение угла наклона отражающей поверхности

по отношению к оптической оси автоколлиматора вычисляется как отношение величины

смещения изображения автоколлимационной марки к удвоенному значению фокусного

расстояния объектива.

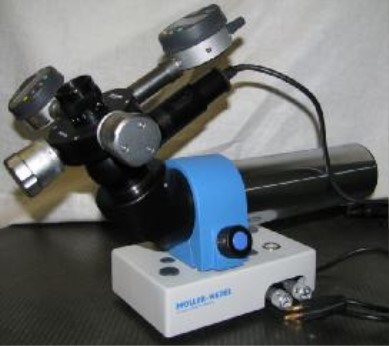

Внешний вид,место нанесения наклейки «Знак утверждения типа» и места

пломбировки приведены на рисунке 1.

*- место нанесения наклейки «Знак утверждения типа»

**- места пломбировки от несанкционированного доступа

Рисунок 1

Лист № 2

всего листов 3

от минус 12 до 12

±1,5

Метрологические и технические характеристики

Метрологические и технические характеристики автоколлиматора приведены в

таблице 1.

Таблица 1

Значение характеристики

0,001

±0,003

6,5

380х287х247

Наименование параметра или характеристики

Диапазон измерений горизонтальных и вертикальных углов, угло-

вые минуты

Пределы допускаемой абсолютной погрешности измерений углов,

угловые секунды

Цена деления шкалы микрометра, мкм

Дискретность отсчета индикатора, мм

Пределы допускаемой погрешности измерений линейных размеров

индикатором (в диапазоне измерений от минус 3,5 до 3,5 мм) мм

Масса, кг, не более

Габаритные размеры (с индикаторами), мм

Рабочие условия эксплуатации:

- температура окружающего воздуха,

- повышенная относительная влажность, %

20±3

58±20

Знак утверждения типа

Знак утверждения типа наносится на титульный лист руководства по эксплуатации

типографским способом и методом наклейки на основание автоколлиматора.

Комплектность средства измерений

Комплект поставки включает:

- автоколлиматор AKW 500T/65/14,7 MD - 1 шт.;

- осветитель REF-568 101 - 1 комплект;

- индикатор Mitutoyo Absolute модели ID-C112 B исполнения 543-250В - 2 шт.;

- лазерная насадка D65, c источником питания - 1 комплект;

- тара для транспортирования - 1 шт.;

- комплект эксплуатационной документации - 1 экз.;

- методика поверки- 1 экз.

Поверка

осуществляетсяподокументуМП52181-12«Инструкция.АвтоколлиматорAKW

500T/65/14,7 MD фирмы «MÖLLER-WEDEL OPTICAL GmbH», Германия. Методика

поверки», утвержденному руководителем ГЦИ СИ ФБУ «ГНМЦ Минобороны России» 10

августа 2012 г.

Основные средства поверки:

- установка автоматизированная угломерная военного эталона ВЭ-35 (диапазон

воспроизведения углов в статическом режиме от 0 до 360

, предел допускаемого СКО результа-

та измерений при воспроизведении углов в статическом режиме 0,05", неисключенная система-

тическая погрешность при воспроизведении углов в статическом режиме не более 0,05", предел

допускаемого значения СКО результата измерений при передачи размера единицы плоского уг-ла

в статическом режиме не более 0,1");

призма многогранная (из состава военного эталона ВЭ-35) 0 класса точности по

ГОСТ 2875-88 (значение углов между гранями призмы в соответствии со свидетельством о ее

поверке);

меры длины концевые плоскопараллельные (рег. №38376-08) из набора

ПКМД1-Н1 № 1 (0,5; 1; 1,5; 2; 2,5; 3; 3,5; 4; 4,5; 5,0; 5,5; 6,0; 6,5; 7,0 мм).

Сведения о методиках (методах) измерений

Автоколлиматор AKW 500T/65/14,7 MD. Руководство по эксплуатации.

Лист № 3

всего листов 3

требованияк

государственная

Нормативныеитехническиедокументы,устанавливающие

автоколлиматору двухкоординатному AKW 500T/65/14,7 MD

ГОСТ 8.016–81 «ГСИ. Государственный первичный эталон и

поверочная схема для средств измерений плоского угла».

Техническая документация фирмы-изготовителя.

Рекомендации по областям применения в сфере государственного регулирования

обеспечения единства измерений

Деятельность в области обороны и безопасности государства, в том числе оказание

услуг по обеспечению единства измерений (поверка и калибровка угломерных приборов,

измерений угловых биений осей поворотных стендов (столов).

Изготовитель

Фирма «MÖLLER-WEDEL OPTICAL GmbH», Германия

Rosengarten 10, 22880 Wedel, Germany

Заявитель

Государственное унитарное предприятие г. Москвы «ОБОРОНТЕСТ» (ГУП г. Моск-

вы «ОБОРОНТЕСТ»)

Юридический (почтовый) адрес: 129626, г. Москва, Проспект Мира дом 102, стр. 26

Телефон: (495) 640-76-01, факс (495) 640-76-01

Испытательный центр

Государственный центр испытаний средств измерений Федеральное бюджетное

учреждение «Главный научный

метрологический центр Министерства обороны Российской

Федерации» (ГЦИ СИ ФБУ «ГНМЦ Минобороны России»). Аттестат аккредитации №

30018-10 от 05.08.2011 г.

Юридический(почтовый)адрес:141006,Московскаяобласть,г.Мытищи,

ул. Комарова, 13

Телефон: (495) 583-99-23, факс: (495) 583-99-48

Заместитель Руководителя

Федерального агентства по техническому

регулированию и метрологииФ.В. Булыгин

М.п.«____»_______________2012 г.
