Приемники измерительные широкополосные R&S ESMD, ГРСИ 52164-12
Номер госреестра:
52164-12
Наименование СИ:
Приемники измерительные широкополосные
Обозначение типа:
R&S ESMD
Производитель:
Фирма "Rohde & Schwarz GmbH & Co. KG", Германия
Межповерочный интервал:
2 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
01.11.2022
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 49196
об утверждении типа средств измерений
Лист № 1
Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Приемники измерительные широкополосные R&S ESMD
Назначение средства измерений
Приемники измерительные широкополосные R&S ESMD (далее – приемники)
предназначены для измерений амплитудно-частотных характеристик и параметров
спектра радиотехнических сигналов, выделения информационных составляющих из
модулированных сигналов.
Описание средства измерений
Конструктивноприемниквыполненввидемоноблочногоприбора,
объединяющего в своем составе входной тракт, преселектор, смеситель, тракт
промежуточной частоты (ПЧ), аналогово-цифровой преобразователь (АЦП) и индикатор.
Принцип действия приемников основан на методе последовательного анализа
сигнала в широкой полосе частот и параллельного анализа сигналов в узкой полосе
частот. Приемники построены по супергетеродинному принципу с измерениями на
промежуточной частоте. В результате обработки сигнала, а также в соответствии с
настройками приемника выделяется часть сигнала, предназначенная для отображения на
экране.
Приемникиобеспечиваютуправлениевсемирежимамиработыи
характеристиками как вручную с помощью органов управления на лицевой части, так и
дистанционно от внешнего компьютера с применением интерфейсов GPIB, LAN или USB.
Предусмотрена возможность сохранения данных конфигурации и пользовательских
настроек.

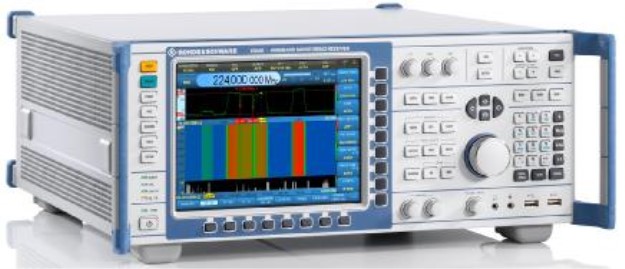

Внешний вид приемника и место наклеек приведены на рисунке 1.

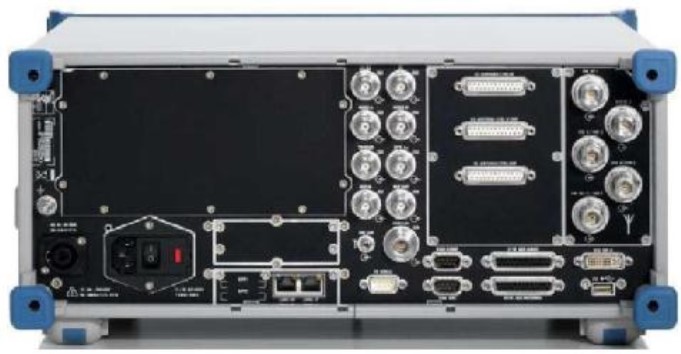

Схема пломбировки от несанкционированного доступа приведена на рисунке 2.
Рисунок 1
Примечание * - знак утверждения типа в виде наклейки
*
Приложение к свидетельству №_______________
об утверждении типа средств измерений
Лист № 2
Всего листов 6
Рисунок 2
Примечание
** -
пломбировка от несанкционированного доступа
Программное обеспечение
Работа приемников осуществляется под управлением программного обеспечения
(ПО) «R&S ESMD Firmware».
Идентификационные данные (признаки) метрологически значимой части ПО
указаны в таблице 1.
Таблица 1
Наименов
ание ПО
Идентификаци-
онное
наименование
ПО
Номер версии
(идентификацион-
ный номер) ПО
ESMD
Instrument
firmware
ESMD
Instrument
firmware
V3.75
Цифровой
идентификатор ПО
(контрольная
сумма
исполняемого кода)
4E257A4C
Алгоритм
вычисления
цифрового
идентификатора
ПО
CRC32
Влияние метрологически значимой части ПО на метрологические характеристики
приемников не выходит за пределы согласованного допуска.
Метрологически значимая часть ПО приемников и измеренные данные
достаточно защищены с помощью специальных средств защиты от непреднамеренных и
преднамеренных изменений. Защита ПОот непреднамеренных и преднамеренных
изменений соответствует уровню «C» по МИ 3286-2010.
Метрологические и технические характеристики
Основныеметрологическиеитехническиехарактеристикиприемников
приведены в таблице 2.
**
**
Приложение к свидетельству №_______________
об утверждении типа средств измерений
Лист № 3
Всего листов 6
Наименование характеристики
Значение характеристики
± 10
-7
от 16 ГГц до 26,5 ГГц
Диапазон измерений уровня входного сигнала
Таблица 2
от 9,0
×
10
3
до 26,5
×
10
9
1
10
30
18
20
12
70
43
45
55
60
Зеркальныйканалприемаотсутствует
90
Прямое преобразование
90
Диапазон рабочих частот, Гц
Разрешение по частоте, Гц
Частота внутреннего опорного генератора, МГц
Пределы допускаемой относительной погрешности
установки частоты внутреннего опорного генератора
Точка пересечения с продуктами интермодуляции
третьего порядка, в диапазоне частот, дБм, не менее:
от 1 МГц до 32 МГц (опция HF)
от 20 МГц до 100 МГц (базовый модуль)
от 100 МГц до 3,6 ГГц (базовый модуль)
от 3,6 ГГц до 26,5 ГГц (опция SHF)
Точка пересечения с продуктами интермодуляции
второго порядка, в диапазоне частот, дБм, не менее:
от 1 МГц до 32 МГц (опция HF)
от 20 МГц до 100 МГц (базовый модуль)
от 100 МГц до 200 МГц (базовый модуль)
от 200 МГц до 3,6 ГГц (базовый модуль)
от 3,6 ГГц до 26,5 ГГц (опция SHF)
Уровень подавления зеркальных каналов приема
промежуточной частоты (ПЧ), в диапазоне частот, дБ,
не менее:
от 9 кГц до 32 МГц
от 20 МГц до 3,6 ГГц
Уровень подавления каналов приема ПЧ, в диапазоне
частот, дБ, не менее:
от 9 кГц до 32 МГц
от 20 МГц до 3,6 ГГц
Коэффициент шума, в зависимости от диапазона
частот, дБ, не более
от 9 до 400 кГц
от 400 кГц до 30 МГц
от 30 МГц до 32 МГц
от 20 МГц до 2 ГГц
от 2 ГГц до 3 ГГц
от 3 ГГц до 3,6 ГГц
от 3,6 ГГц до 16 ГГц
31
15
18
12 (малошумящий режим)
15 (малошумящий режим)
17 (малошумящий режим)
29 (17 с включенным
предусилителем)
33 (24 с включенным
предусилителем)
КСВН входного тракта, не более
- в диапазоне частот до 1 ГГц
- в диапазоне частот от 1 ГГц до 26,5 ГГц
2,5
3
от минус 137 до 13 дБм
(с разрешением 0,1 дБ).
Приложение к свидетельству №_______________
об утверждении типа средств измерений
Лист № 4
Всего листов 6
Наименование характеристики
Значение характеристики
± 1,5
Режимы отображения
Диапазон перестройки ширина полосы пропускания
канальных фильтров ПЧ
Режимы демодуляции
от минус 30 до 120
Автоматическая подстройка частоты
1:1,7
1:1,6
± 3,0
± 5,0
Пределыдопускаемойабсолютнойпогрешности
измерений уровнясигнала,взависимостиот
диапазона частот, дБ
в диапазоне от 9 кГц до 3,6 ГГц
в диапазоне от 3,6 ГГц до 26,5 ГГц
Пределыдопускаемойабсолютнойпогрешности
измерений уровня сигнала минус 50 дБмкВ на частоте
250 МГц, дБ
Ослабление входного ступенчатого аттенюатора, в
диапазоне частот, дБ
от 9 кГц до 32 МГц
от 20 МГц до 3,6 ГГц
от 0 до 25 (с шагом 5 дБ)
от 0 до 40 (с шагом 1 дБ)
Тип преселектора
- для диапазона частот от 9 кГц до 400 кГц
- для диапазона частот от 400 кГц до 32 МГц
- для диапазона частот от 20 МГц до 420 МГц
- для диапазона частот от 20 МГц до 1,5 ГГц
- для диапазона часто от 1,5 ГГц до 3,6 ГГц
- для диапазона часто от 3,6 ГГц до 26,5 ГГц
фильтр нижних частот;
переключаемый ФВЧ/ФНЧ;
без фильтрации, отключаемый;
перестраиваемый преселектор;
переключаемый ФВЧ/ФНЧ;
перестраиваемый преселектор
(ЖИГ-фильтр), отключаемый.
перезапись, усреднение,
накопление максимума,
накопление минимума,
гистограмма, пульсация
100, 150, 300, 600 Гц, 1 , 1,5, 2,1,
2,4, 2,7, 3,1, 4, 4,8, 6, 9, 12, 15,
30, 50, 120, 150, 250, 300, 500,
800 кГц, 1, 1,25, 1,5, 2, 5, 10,
20 МГц.
АМ, ЧМ, ФМ, ИМ, I/Q, ТВ (все
полосы ПЧ), ВБП, НБП, CW, НБП
(полоса ПЧ не более 9 кГц).
Диапазон установки порогового шумоподавителя,
дБмкВ
Автоматическая повторная
настройка для нестабильных по
частоте сигналов ±1/2 полосы
ПЧ (от 100 Гц до 20 МГц)
Коэффициент прямоугольности канальных фильтров
ПЧ, не более
для фильтров от 100 Гц до 2 МГц (по уровням
ослабления 3 дБ и 60 дБ)
для фильтра 5 МГц (по уровням ослабления 3 дБ и
50 дБ)
для фильтров 10 МГц и 20 МГц (по уровням
ослабления 3 дБ и 50 дБ)
1:1,7
Приложение к свидетельству №_______________
об утверждении типа средств измерений
Лист № 5
Всего листов 6
Наименование характеристики
Значение характеристики
426
´
176
´
450
от 0 до 50 (от 0 до 40 для опции
ESMD-SHF)
до 80
Напряжение питания от
частотой от 47 до 440
установленных опций, В
сети переменного тока
Гц, в зависимости отот 100 до 240
18
Габаритные размеры (ширина × высота × длина), мм,
не более
Масса, кг, не более (без аксессуаров)
Рабочие условия эксплуатации:
- температура окружающего воздуха,
°
С
- относительная влажность воздуха при температуре
20
°
С, %
Знак утверждения типа
Знак утверждения типа средства измерений наносится типографским способом на
титульный лист эксплуатационной документации и на корпус приёмника в виде наклейки.
Комплектность средства измерений
Комплект поставки включает:
- приемник измерительный широкополосный R&S ESMD – 1 шт.;
- кабель питания– 1 шт.;
- комплект ЗИП– 1 шт.;
- методика поверки– 1 шт.;
- программное обеспечение- 1 шт;
- эксплуатационная документация фирмы-изготовителя.
Поверка
осуществляется по документу МП 52164-12 «Инструкция. Приемники измерительные
широкополосные R&S ESMD фирмы «Rohde & Schwarz GmbH & Co. KG», Германия.
Методика поверки», утвержденному руководителем ГЦИ СИ ФБУ «ГНМЦ Минобороны
России» 27 июля 2012 года.
Средства поверки:
стандарт частоты и времени рубидиевый Ч1-1016 (рег. № 35376-07), пределы
допускаемой относительной погрешности установки частоты ± 1,5·10
-12
;
частотомер электронно-счетный Ч3-66 (рег. № 9273-85), диапазон частот от 10 до
37,5·10
9
Гц, пределы допускаемой относительной погрешности измерений частоты ±
1,5·10
-12
в режиме синхронизации;
мультиметр 34401А (рег. № 16500-97), диапазон измерений напряжений от 1 мкВ
до 1000 В, пределы допускаемой погрешности измерений напряжения ± 0,01 %;
генератор шума Agilent N4002А (рег. № 36803-08), диапазон частот от 10 МГц до
26,5 ГГц, уровень спектральной плотности мощности шума от 12 до 17 дБ;
генератор сигналов низкочастотный
Г3-119 (рег. № 9173-83), диапазон рабочих
частот от 20 до 19,999·10
6
Гц, пределы допускаемой относительной погрешности
установкичастоты± 1,5·10
-12
врежимесинхронизации;пределыдопускаемой
относительной погрешности установки уровня напряжения ± 1 %;
генератор сигналов СВЧ SMR40 (рег. № 35617-07), диапазон частот от 10 МГц до
40 ГГц, пределы допускаемой относительной погрешности установки частоты ± 1,5·10
-12
в
режиме синхронизации, пределы допускаемой относительной погрешности установки
уровня напряжения ± 1 %;
Приложение к свидетельству №_______________
об утверждении типа средств измерений
Лист № 6
Всего листов 6
анализатор цепей векторный E8363В (рег. № 37176-08), диапазон частот от
10 МГц до 26,5 ГГц, пределы допускаемой абсолютной погрешности измерений КСВН
± (1·К
стU
)%, где К
стU –
коэффициент стоячей волны по напряжению.
Сведения о методиках (методах) измерений
Приемник измерительный широкополосный R&S ESMD. Руководство по
эксплуатации.
Нормативныедокументы,устанавливающиетребованиякприемникам
измерительным широкополосным R&S ESMD
Техническая документации фирмы-изготовителя.
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
Выполнение работ по оценке соответствия промышленной продукции и
продукции других видов, а также иных объектов установленным законодательством
Российской Федерации обязательным требованиям (в том числе проведение работ по
автоматизации измерений и расчетов при проведении специальных исследований,
радиомониторинга, измерений побочных электромагнитных излучений и наводок,
измерений параметров электромагнитной совместимости радиоэлектронных средств
(РЭС), контроле радиотехнических средств и систем, при испытаниях и эксплуатации
изделий антенной техники и РЭС).
Изготовитель
Фирма «Rohde & Schwarz GmbН & Co.KG», Германия
D-81671 München, Müldorfstraβe 15
Заявитель
Представительство фирмы «РОДЕ И ШВАРЦ ГМБХ И КО.КГ»(Германия),
Юридический (почтовый) адрес: 115093, г. Москва, ул. Павловская, д. 7, стр. 1
Телефон/факс (495) 981-35-63
Испытательный центр
Государственный центр испытаний средств измерений Федеральное бюджетное
учреждение«ГлавныйнаучныйметрологическийцентрМинистерстваобороны
Российской Федерации» (ГЦИ СИ ФБУ «ГНМЦ Минобороны России»). Аттестат
аккредитации № 30018-10 от 05.08.2011 г.
Юридический (почтовый) адрес: 141006, Московская область, г. Мытищи, ул.
Комарова, 13
Телефон: (495) 583-99-23, факс: (495) 583-99-48
Заместитель Руководителя
Федерального агентства по техническому
регулированию и метрологииФ.В. Булыгин
М.п.«____»_______________2012 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 53347-13 | Преобразователи напряжения измерительные многоканальные | ВИККОНТ | ООО "ЭФ-КОНТЭЛ", г.Москва | 1 год | Перейти |
| 25765-03 | Преобразователи давления измерительные | 1810 | Фирма "Rosemount Inc.", США | 2 года | Перейти |
| 32160-06 | Преобразователи измерительные | CONTRANS E-SU | Фирма "ABB Automation Products GmbH", Германия | 2 года | Перейти |
| 56355-14 | Системы измерительные | V-cone | Фирма "McCrometer, Inc.", США | 4 года | Перейти |
| 43764-10 | Преобразователи тока измерительные | CTL | Фирма "Ohio Semitronics, Inc.", США | 2 года | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
