Система автоматизированная измерительная ТЕСТ-9915-03, ГРСИ 52160-12

Смотреть ГРСИ
52158-12

Номер госреестра:

52160-12

Наименование СИ:

Система автоматизированная измерительная

Обозначение типа:

ТЕСТ-9915-03

Производитель:

ООО Фирма "Информтест", г.Москва

Межповерочный интервал:

1 год

Сведения о типе СИ:

Заводской номер

Заводской номер:

зав.№ 1102001

Описание типа:

Скачать
описание типа СИ

Методика поверки:

Поверка<br>Аккредитованная лаборатория<br>8(812)209-15-19, info@saprd.ru

Поверка
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru

К сожалению, комментарии пока что отсутствуют. Вы можете быть первым. Оставить комментарий:

Описание типа средства измерения: Читать в отдельном окне

Untitled document

Приложение к свидетельству № 49242

об утверждении типа средств измерений

Лист № 1

trial листов 11

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная измерительная ТЕСТ-9915-03

Назначение средства измерений

СистемаавтоматизированнаяизмерительнаяТЕСТ-9915-03(далее-система)

предназначена для измерений напряжения постоянного тока, силы постоянного тока,

сопротивленияпостоянномутоку, измерениймгновенныхзначений напряжения,

воспроизведения напряжения постоянного тока или силы постоянного тока, воспроизведения

сигналов произвольной формы, воспроизведения активного сопротивления постоянному току, а

также для выполнения автоматизированного функционального контроля приборов бортовой

аппаратуры и проведения испытаний бортовых приборов в цехе-изготовителе РЭА.

Описание средства измерений

Конструктивно система выполнена по модульному принципу на основе стандарта VXI

и представляет собой набор функциональных модулей, размещенных в базовых блоках (крей-

тах) INTE004-01 FC VXI 3.0 Mainframe и объединенных, в зависимости от функционального

назначения, в каналы, управляемые от промышленного компьютера. Базовые блоки с

установленными в них модулями образуют блоки электронные БКИ30, БКИ38, БКИ39,

БКИ40, размещенные в 19 дюймовых стойках. Стойки с прикрепленными к ним

коммутационнымипанелямиКП-И-9915-03,КП-ВП-9915-03,КП-ФКУ-9915-03и

установленными в них блоками электронными, источниками питания образуют стойки

электронные СКИ17, СКИ18, СКИ18-01, СКИ19.

В системе реализованы следующие каналы:

- каналы воспроизведения напряжения постоянного тока или силы постоянного тока;

- каналы воспроизведения сигналов произвольной формы;

- каналы воспроизведения активного сопротивления постоянному току;

- измерительные каналы (ИК) напряжения постоянного тока;

- ИК мгновенных значений напряжения;

- ИК силы постоянного тока;

- ИК сопротивления постоянному току;

- каналы формирования дискретных команд управления и регистрации состояния

дискретных датчиков.

Каналы воспроизведения напряжения постоянного тока или силы постоянного тока

реализованы источником напряжения или силы постоянного тока ГПТН, обеспечивающим

воспроизведение напряжения постоянного тока по двум каналам в диапазонах от 1 до 10 В,

силы постоянного тока в диапазонах от 10 до 100 мА.

Принцип действия ИК основан на формировании посредством встроенных DC-DC пре-

образователей напряжения постоянного тока или силы постоянного тока.

Каналы воспроизведения сигналов произвольной формы

Каналывоспроизведениясигналовпроизвольнойформыреализованытремя

генераторами сигналовпроизвольной формыМГВ2и усилителемсигналов УС3,

обеспечивающими воспроизведение сигналов произвольной формы по трем гальванически

развязанным каналам в диапазонах от 0,5 до 50 В частотой от 1 до 25000 Гц.

Принцип действия ИК основан на быстром цифро-аналоговом преобразовании массива

цифровых двоичных кодов, являющегося дискретным представлением генерируемого сигна-

ла, цифро-аналоговом преобразовании и усилении сигнала на выходах.

Лист № 2

всего листов 11

Каналы воспроизведения активного сопротивления постоянному току

Каналы воспроизведения активного сопротивления постоянному току реализованы во-

семью электронными магазинами сопротивления постоянному току МПС2, обеспечивающи-

ми воспроизведение активного сопротивления постоянному току по 16 каналам в диапазонах

от 10 до 1000 Ом.

Принцип действия основан на воспроизведении программно задаваемого значения со-

противления постоянному току путём суммирования проводимостей, выбираемых програм-

мой из дискретного ряда значений, а также воспроизведения программно задаваемого значе-

ния силы постоянного тока, протекающего через воспроизводимое сопротивление постоянно-

му току, путём цифро-аналогового преобразования.

ИК напряжения постоянного тока

ИК напряжения постоянного тока реализованы мультиметром цифровым ЦММ1, обес-

печивающим измерение напряжения постоянного тока в диапазонах от минус 150 до 150 В,

преобразователем-компаратором аналого-цифровым АЦПК2, обеспечивающим измерение

напряжения постоянного тока в диапазонах от минус 100 до 100 В, двумя измерителями

напряжения постоянного тока МН4И, обеспечивающими измерение напряжения постоянного

тока по восьми изолированным друг от друга ИК в диапазонах от минус 10 до 10 В.

Принцип действия ИК основан на аналого-цифровом преобразовании измеряемой

величины входного напряжения постоянного тока в двоичный цифровой код, доступный для

обработки программой пользователя.

ИК мгновенных значений напряжения

ИК мгновенных значений напряжения постоянного реализованы двумя измерителями

мгновенных значений напряжения МН8И-50В, обеспечивающим измерение мгновенного зна-

чения напряжения по 16 дифференциальным изолированным друг от друга каналам в диапа-

зоне от минус 50 до 50 В, осциллографом цифровым ОСЦ5, обеспечивающим измерение

мгновенного значения напряжения по двум ИК в диапазонах от минус 150 до 150 В.

Принцип действия ИК основан на аналого-цифровом преобразовании измеряемой ве-

личины входного напряжения постоянного тока в двоичный цифровой код, доступный для

обработки программой пользователя.

ИК силы постоянного тока

ИК силы постоянного тока реализованы мультиметром цифровым ЦММ1, обеспечи-

вающим измерение силы постоянного тока в диапазоне от минус 1 до 1 А, преобразователем-

компаратором аналого-цифровым АЦПК2, обеспечивающими измерение силы постоянного

тока в диапазонах от минус 10 до 10 мА.

Принцип действия основан на измерении падения напряжения: на эталонном резисто-

ре, создаваемым измеряемым током. и аналого-цифровом преобразовании измеряемой вели-

чины входного напряжения постоянного тока в двоичный цифровой код, доступный для обра-

ботки программой пользователя.

ИК сопротивления постоянному току

ИК сопротивления постоянному

току реализованы мультиметром цифровым ЦММ1,

обеспечивающим измерение сопротивления постоянному току в диапазоне от 10 Ом до 100

МОм, преобразователем-компаратором аналого-цифровым АЦПК2, обеспечивающим из-

мерение сопротивления постоянному току в диапазонах от 10 Ом до 1 МОм.

Принцип действия ИК основан на методе измерения сопротивления постоянному току

и аналого-цифровом преобразовании измеряемой величины в двоичный цифровой код,

доступный для обработки программой пользователя.

Лист № 3

всего листов 11

Каналы формирования дискретных команд управления и

регистрации состояния дискретных датчиков

Каналы формирования дискретных команд управления, и анализа состояния дискрет-

ных датчиков реализованы 36 модулями МФТК1, восемью модулями РДС.

Принцип действия каналов основан на программном управлении и автоматическом оп-

ределении текущего состояния всех указанных каналов включения.

По условиям эксплуатации система удовлетворяет требованиям группы 1.1 по

ГОСТ РВ 20.39.304–98 климатического исполнения УХЛ с диапазоном рабочих температур от 5

до 40 ˚С и относительной влажностью окружающего воздуха от 45 до 80 % при температуре 25

˚С без предъявления требований по механическим воздействиям.

Внешний вид системы с указанием места нанесения знака утверждения типа приведены

на рисунке 1.

Защита от несанкционированного доступа предусмотрена в виде пломбировки функцио-

нальных модулей, установленных в базовый блок (рисунок 2).

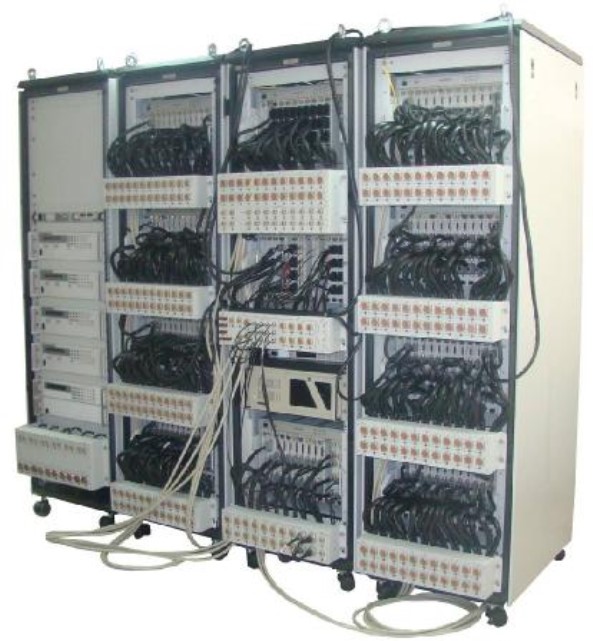

Рисунок 1 – Внешний вид системы

Место нанесения знака

Лист № 4

всего листов 11

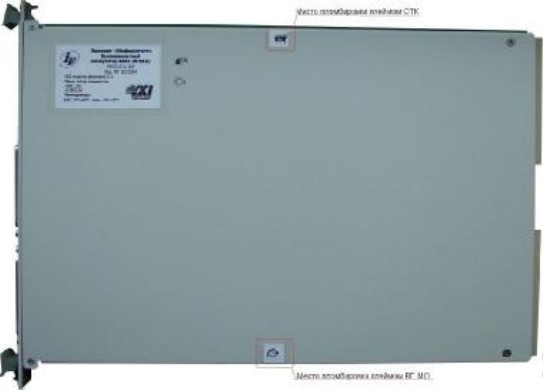

Рисунок 2 –Пломбировка модуля

Наименование ПО

297de2f5

CRC32

Программное обеспечение

Система работает под управлением программного обеспечения (ПО), которое выпол-

няет следующие функции:

- считывание из модулей измерительной информации;

- передачу измерительной информации ПО верхнего уровня.

Метрологически значимая часть ПО выделена в файл библиотеки математических

функций CertMathLib.dll.

Идентификационные данные (признаки) метрологически значимой части ПО вычисле-

ны по алгоритму CRC32. Результаты расчёта контрольной суммы приведены в таблице 1.

Таблица 1

Идентификацион- Номер

ное наименование версии

ПОПО

Цифровой иденти-

фикатор ПО (кон-

трольная сумма ис-

полняемого кода)

Алгоритм

вычисления

идентифика-

тора ПО

Библиотека матема-

тических функций

CertMathLib.dll1.0

Влияние ПО на метрологические характеристики системы учитывается в общих согла-

сованных допусках.

Метрологически значимая часть ПО и измеренные данные достаточно защищены с по-

мощью специальных средств защиты от непреднамеренных и преднамеренных изменений.

Защита программного обеспечения от непреднамеренных и преднамеренных изменений соот-

ветствует уровню «С» по МИ 3286-2010.

Метрологические и технические характеристики

Каналы воспроизведения напряжения постоянного тока или силы постоянного тока

Диапазоны воспроизведения напряжения постоянного тока, реализуемые источником

напряжения или силы постоянного тока ГПТН, В ................................................. от 1,0 до 10,0;

........................................................................................................................ от 10,1 до 50,0.

Пределы допускаемой относительной погрешности воспроизведения напряжения

постоянного тока, %.............................................................................± [0,4 + 0,06·(U м/Ux – 1)],

где Uм – верхний предел диапазона воспроизведения напряжения постоянного тока, В;

Uх – воспроизводимое значение напряжения постоянного тока, В.

Диапазоны воспроизведения силы постоянного тока, реализуемые источником

напряжения или силы постоянного тока ГПТН, мА................. от 1,0 до 10,0 и от 10,1 до 100,0.

Лист № 5

всего листов 11

Пределы допускаемой относительной погрешности воспроизведения силы постоянного

тока, %.....................................................................................................± [0,4 + 0,06·(I м/Ix – 1)],

где Iм – верхний предел диапазона воспроизведения силы постоянного тока, мА;

Iх – воспроизводимое значение силы постоянного тока, мА.

Количество каналов ............................................................................................................2.

Каналы воспроизведения сигналов произвольной формы

Диапазоны воспроизведения сигналов произвольной формы, реализуемые генераторами

сигналов произвольной формы МГВ2 и усилителем сигналов УС3, В........................................

.......................................................................................................................... от 0,5 до 50,0.

Пределы допускаемой относительной погрешности воспроизведения сигналов

произвольной формы, %.................................................

{δ

УС3

+ [0,02 + 0,004 · (Uп/Uзд – 1)]},

где δ

УС3

– допускаемая относительная погрешность воспроизведения сигналов

произвольной формы модулем УС3, равная ± 3 %;

Uп – верхний предел диапазона воспроизведения амплитуды выходного сигнала

генератора сигналов произвольной формы МГВ2;

Uзд – установленное значение амплитуды выходного сигнала генератора сигналов

произвольной формы МГВ2.

Количество каналов ............................................................................................................3.

Диапазоны воспроизведения частоты синусоидального сигнала, реализуемые

генераторами сигналов произвольной формы МГВ2 и усилителем сигналов УС3, Гц...............

.......................................................................................................................... от 1 до 25000.

Пределы допускаемой относительной погрешности воспроизведения частоты

синусоидального сигнала равных значениям 1 Гц, 1, 10, 25 кГц, реализуемые генераторами

сигналов произвольной формы МГВ2 и усилителем сигналов УС3, % ..............................± 0,2.

Каналы воспроизведения активного сопротивления постоянному току

Диапазоны воспроизведения активного сопротивления постоянному току, реализуемые

электронными магазинами сопротивления постоянному току МПС2, Ом ..................................

от 10 до 100, от 100 до 400, от 400 до 600, от 600 до 1000.

Пределы допускаемой относительной погрешности воспроизведения сопротивления

постоянному току, %:

- в диапазоне от 10 до 100 Ом.......................................................± [0,05 + 0,05 · (Rm/Rx)];

- в диапазонах от 100 до 400, от 400 до 600, от 600 до 1000 Ом..........................................

........................................................................................................± [0,06 + 0,01 · (Rm/Rx)].

где Rm – верхний предел диапазона воспроизведения активного сопротивления, Ом;

Rх – воспроизводимое значение активного сопротивления, Ом.

Количество каналов ..........................................................................................................16.

ИК напряжения постоянного тока

Диапазоны измерений напряжения постоянного тока, реализуемые мультиметром

цифровым ЦММ1.................................................................................... от минус 100 до 100 мВ,

от минус 1 до 1 В, от минус 10 до 10 В, от минус 100 до 100 В, от минус 150 до 150 В.

Пределы допускаемой основной и дополнительной относительной погрешности

измерений напряжения постоянного тока, % ....................................................± ( а + b·|Uk/Ux|);

где Ux – измеренное значение напряжения,

Uk – верхний предел диапазона измерений.

Значения коэффициентов а и b приведены в таблице 2:

Количество ИК....................................................................................................................1.

Лист № 6

всего листов 11

Конечные значения

предела диапазона

измерений (±U

)

Значение коэффициентов

для основнойдля дополнительной

погрешности, % погрешности, %/

Таблица 2

Верхний предел

диапазона

измерений

(|U

abab

100 мВ

119,9999 мВ

1 В

1,199999 В

10 В

11,99999 В

100 В

119,9999 В

150 В

150,0000 В

0,10,15

0,020,01

0,020,005

0,020,015

0,00050,0005

0,00050,0001

0,00050,0003

Примечания:

1 U

– верхний предел диапазона измерений, U

– конечное значение предела диапазона из-

мерений.

2 Дополнительная погрешность в диапазоне температур от 18 до 28

С равна нулю.

3 В диапазонах температур от 5 до 18

С и от 28 до 40

С допускаемая погрешность измерений

равна сумме основной погрешности и результата произведения дополнительной погрешности

на отклонение температуры окружающего воздуха от значения 18

С (для диапазона темпера-

тур от 5 до 18

С) или от значения 28

С (для диапазона температур от 28 до 40

С)

Диапазоны измерений напряжения постоянного тока, реализуемые измерителями

напряжения постоянного тока МН4И, В........................................................ от минус 0,1 до 0,1;

...................................................................................................................... от минус 1 до 1;

................................................................................................................... от минус 10 до 10.

Пределы допускаемой относительной погрешности измерений напряжения постоянного

тока, %:

- в диапазоне от минус 0,1 до 0,1 В.............................................± [1,0 + 1,0 · (U м/Ux - 1)]; - в

диапазоне от минус 1 до 1 В...................................................± [0,6 + 0,6 · (U м/Ux - 1)]; - в

диапазоне от минус 10 до 10...................................................± [0,4 + 0,4 · (U м/Ux - 1)], где

Uм – верхний предел диапазона измерений, В;

Ux – измеренное значение напряжения постоянного тока, В.

Количество ИК....................................................................................................................8.

Диапазоны измерений напряжения постоянному току, реализуемые преобразователем-

компаратором аналого-цифровым АЦПК2, В ..................................................... от минус 1 до 1,

от минус 10 до 10, от минус 100 до 100.

Количество каналов ............................................................................................................1.

Пределы допускаемой относительной погрешности измерений напряжения постоянного

тока, %:

- в диапазоне от минус 1 до 1 В..................................................± [0,3 + 0,15 (Um/Ux – 1)]; - в

диапазоне от минус 10 до 10 В..............................................± [0,3 + 0,15 (Um/Ux – 1)]; - в

диапазоне от минус 100 до 100 В..........................................± [0,2 + 0,15 (Um/Ux – 1)], где

Um – верхний предел диапазона измерений, В;

Uх – измеренное значение напряжения, В.

Количество ИК....................................................................................................................1.

ИК мгновенных значений напряжения

Диапазон измерений мгновенных значений напряжения, реализуемый измерителями

мгновенных значений напряжения МН8И-50В, В.......................................... от минус 50 до 50.

Пределы допускаемой относительной погрешности измерений мгновенных значений

напряжения при минимальном периоде семплирования (получения результатов измерения), %

.............................................................................................................± [0,05 + 0,05·(U м/Ux – 1)],

где Uм – верхний предел диапазона измерений, В;

Uх – измеренное значение напряжения, В.

Количество ИК..................................................................................................................16.

Лист № 7

всего листов 11

Диапазоны измерений мгновенных значений напряжения, реализуемые осциллографом

цифровым ОСЦ5, В..................................................................................... от минус 0,05 до 0,05;

от минус 0,1 до 0,1; от минус 0,25 до 0,25; от минус 0,5 до 0,5; от минус 1 до 1; от минус 2,5 до

2,5; от минус 5 до 5; от минус 10 до 10; от минус 25 до 25; от минус 50 до 50; от минус 100 до

100; от минус 150 до 150.

Пределы допускаемой приведенной (к ВП) погрешности измерений мгновенных

значений напряжения, %:

- в диапазоне от минус 0,05 до 0,05 В ..........................................................................± 3,5; -

в диапазоне от минус 0,1 до 0,1 В..............................................................................± 3,5; - в

диапазоне от минус 0,25 до 0,25 В ..........................................................................± 2,0; - в

диапазонах от минус 0,5 до 0,5; от минус 1 до 1; от минус 2,5 до 2,5; от минус 5 до 5;

от минус 10 до 10; от минус 25 до 25; от минус 50 до 50; от минус 100 до 100; от минус 150 до

150 В.......................................................................................................................................± 1,2.

Количество ИК....................................................................................................................2.

Конечные значения

предела диапазона

измерений (±I

)

ИК силы постоянного тока

Диапазоны измерений силы постоянного тока, реализуемые мультиметром цифровым

ЦММ1................................................................................................... от минус 10 мА до 10 мА;

от минус 100 до 100 мА; от минус 1 до 1 А.

Пределы допускаемой основной и дополнительной относительной погрешности

измерений силы постоянного тока, %:.................................................................. ± ( а + b·|I

|);

где Ix – измеренное значение силы постоянного тока,

Ik – верхний предел диапазона измерений.

Значения коэффициентов а и b приведены в таблице 3:

Количество ИК....................................................................................................................1.

Таблица 3

Значение коэффициентов

для основнойдля дополнительной

погрешности, % погрешности, %/

Верхний предел

диапазона

измерений

(|I

abab

10 мА

11,99999 мА

100 мА

119,9999 мА

1 А

1,199999 А

0,150,039

0,120,019

0,250,039

0,0050,002

0,0060,001

Примечания

1 I

– верхний предел диапазона измерений, I

– конечное значение предела диапазона изме-

рений.

2 Дополнительная погрешность в диапазоне температур от 18 до 28

С равна нулю.

3 В диапазонах температур от 5 до 18

С и от 28 до 40

С допускаемая погрешность измерений

равна сумме основной погрешности и результата произведения дополнительной погрешности

на отклонение температуры окружающего воздуха от значения 18

С (для диапазона темпера-

тур от 5 до 18

С) или от значения 28

С (для диапазона температур от 28 до 40

С)

Диапазоны измерений силы постоянного тока, реализуемые преобразователем-

компаратором аналого-цифровым АЦПК2, мА........................................ от минус 0,01 до 0,01;

от минус 0,1 до 0,1; от минус 1 до 1; от минус 10 до 10.

Пределы допускаемой относительной погрешности измерений силы постоянного тока, %: -

в диапазоне от минус 0,01 до 0,01 мА................................................... ± [4 + (Im/Ix – 1)]; -

в диапазоне от минус 0,1 до 0,1 мА....................................................... ± [4 + (Im/Ix – 1)]; -

в диапазоне от минус 1 до 1 мА ...................................................... ± [3 + 0,6 (Im/Ix – 1)]; -

в диапазоне от минус 10 до 10 мА .................................................. ± [3 + 0,6 (Im/Ix – 1)];

где Im – верхний предел диапазона измерений, мА;

Iх – измеренное значение силы постоянного тока, мА.

Количество каналов ............................................................................................................1.

Лист № 8

всего листов 11

ИК сопротивления постоянному току

Диапазоны измерений сопротивления постоянному току по двухпроводной и

четырёхпроводной схемам измерений, реализуемые мультиметром цифровым ЦММ1

................................................................................................... от 10 до 100 Ом; от 0,1 до 1 кОм;

от 1 до 10 кОм; от 10 до 100 кОм; от 0,1 до 1 МОм; от 1 до 10 МОм; от 10 до 100 МОм.

Пределы допускаемой основной и дополнительной относительной погрешности

измерений сопротивления постоянному току, %................................................. ± ( а + b·R

где R

– верхний предел диапазона измерений,

– измеренное значение сопротивления постоянному току.

Значение коэффициентов «а» и «b» для диапазонов измерений, приведены в таблице 4.

Верхний предел

диапазона

измерений (R

)

Таблица 4

Значение коэффициентов

для основнойдля дополнительной

погрешности, % погрешности, %/

Конечное значение пре-

дела диапазона

измерений

)

abab

100 Ом119,9999 Ом

1 кОм1,199999 кОм

10 кОм11,99999 кОм

100 кОм119,9999 кОм

1 МОм1,199999 МОм

10 МОм11,99999 МОм

100 МОм100,0000 МОм

0,050,025

0,050,015

0,150,03

1,50,05

60,06

0,00060,0005

0,00060,0001

0,0010,0002

0,0030,0004

0,150,0002

Примечания

1 R

– верхний предел диапазона измерений, R

– конечное значение предела диапазона изме-

рений.

2 Дополнительная погрешность в диапазоне температур от 18 до 28

С равна нулю.

3 В диапазонах температур от 5 до 18

С и от 28 до 40

С допускаемая погрешность измерений

равна сумме основной погрешности и результата произведения дополнительной погрешности

на отклонение температуры окружающего воздуха от значения 18

С (для диапазона темпера-

тур от 5 до 18

С) или от значения 28

С (для диапазона температур от 28 до 40

С).

4 Погрешность измерений определяется для четырёхпроводной схемы измерений

Диапазоны измерений сопротивления постоянному току по четырехпроводной схеме

измерений, реализуемые преобразователем-компаратором аналого-цифровым АЦПК2 ...........

..... от 10 до 100 Ом; от 0,1 до 1 кОм; от 1 до 10 кОм; от 10 до 100 кОм; от 0,1 до 1 МОм.

Пределы допускаемой относительной погрешности измерений сопротивления

постоянному току по четырехпроводной схеме измерений, %:

- в диапазоне от 10 до 100 Ом........................................................± [1 + 0,15 (Rm/Rx – 1)];

- в диапазоне от 0,1 до 1 кОм.........................................................± [1 + 0,15 (Rm/Rx – 1)];

- в диапазоне от 1 до 10 кОм.........................................................................................± 1,5; -

в диапазоне от 10 до 100 кОм.....................................................................................± 1,5; -

в диапазоне от 0,1 до 1 МОм.......................................................................................± 12,

где Rm – верхний предел диапазона измерений;

Rх – измеренное значение сопротивления постоянному току.

Количество каналов ............................................................................................................1.

Общие характеристики

Габаритные размеры стоек СКИ17, СКИ18, СКИ18-01, СКИ19 (длина×ширина×высота),

мм, не более............................................................................................................ 800 ×600×2100.

Масса системы, без учета ЗИП-О, эксплуатационных документов, покупных мониторов,

МФУ не более, кг, не более...................................................................................................1500.

Лист № 9

всего листов 11

Мощность, потребляемая изделием от сети питания без учета источников питания (N6700В

+4×N6762A, N5747А, 6673А, 6675A) и системы электронных нагрузок N3300A, кВ·А.............6.

Параметры электропитания:

- напряжение переменного тока, В ....................................................................... 220

22; -

частота переменного тока, Гц ................................................................................. 50

Рабочие условия эксплуатации:

- температура окружающего воздуха,

С ........................................................... от 5 до 40; -

относительная влажность воздуха при температуре 25

С, % ...................... от 45 до 80; -

атмосферное давление, кПа........................................................................... от 86 до 106.

Знак утверждения типа

Знак утверждения типа наносится на верхнюю лицевую панель стойки СКИ17 в виде

наклейки и на титульный лист формуляра методом компьютерной графики.

UNC2.702.017

UNC2.770.038

ФТКС.469133.003-01

UNC3.031.086

UNC3.031.129

UNC3.031.151

UNC3.031.152

Комплектность средства измерений

Комплект поставки системы приведен в таблице 5.

Таблица 5 – Комплектность системы

Обозначение системы

UNC2.770.039

ФТКС.469133.003-01

UNC3.031.086

UNC3.031.025

UNC3.031.036

UNC3.031.142

UNC3.031.144

UNC3.031.150

ФТКС.468260.018

ФТКС.468266.001

ФТКС.468266.011

ФТКС.468266.015

ФТКС.468266.023

ФТКС.468269.002

ФТКС.468269.003

UNC2.770.040

ФТКС.469133.003-01

UNC3.031.086

ФТКС.468266.012-01

ФТКС.468269.003

Наименование системыКол.

Монитор 2

Клавиатура 1

Манипулятор типа «мышь» 1

Сетевой фильтр 1

МФУ 1

СКИ17: 1

БКИ38:1

Крейт INTE004-01 FC VXI 3.0 Mainframe1

VXI-VXB1

ИКИС1

РДС8

И-ППИ1

VM90001

VM36182

БКИ39: 1

Крейт INTE004-01 FC VXI 3.0 Mainframe 1

VXI-VXB 1

АЦПК2 1

ГПТН 1

КМ50х8 1

ЦММ1 1

ОСЦ5 1

УС3 1

МН4И 2

МГВ2 3

МПС2 8

МН8И-50В 2

НМ 3

НМУ 2

БКИ40: 1

Крейт INTE004-01 FC VXI 3.0 Mainframe 1

VXI-VXB 1

МФТК1 36

НМУ 9

Лист № 10

всего листов 11

ФТКС.467100.001

UNC3.622.107

UNC4.135.021

UNC4.078.026

UNC.56031-01

ФТКС.85001-01

ФТКC.34003-01

Обозначение системы

UNC3.622.104

UNC3.622.105

UNC3.622.106

UNC4.135.019

UNC2.702.018

UNC2.770.030

ФТКС.469133.003-01

UNC3.031.086

UNC3.031.142

UNC3.622.077

UNC3.622.077-01

UNC3.622.077-02

UNC3.622.077-03

UNC4.135.020

UNC2.702.019

Наименование системыКол.

Промышленный компьютер 1

PCI-VXB 2

PCI–GPIB 1

Ethernet PCI 1

Видеокарта PCI-E 512 Mb 1

Источник питания N6700B + 4*(N6762A + option 1

761) + option 908

OmniBusBox 162-555-000 1

Коммутационная панель КП-И-9915-03 1

Коммутационная панель КП-ВП-9915-03 1

Коммутационная панель КП-ФКУ-9915-03 1

Стойка 1

СКИ18: 1

БКИ30: 4

Крейт INTE004-01 FC VXI 3.0 Mainframe 1

VXI-VXB 1

КМ50х8 12

Коммутационная панель КП-СК1-9915-02 1

Коммутационная панель КП-СК2-9915-02 1

Коммутационная панель КП-СК3-9915-02 1

Коммутационная панель КП-СК4-9915-02 1

Стойка 1

СКИ19: 1

Источник питания N5747А 1

Источник питания 6673А 2

Источник питания 6675А 2

Электронная нагрузка N3300A+6*(N3303A + 1

option UJ1)

Коммутационная панель КП-ИП-9915-03 1

Стойка 1

Стенд подсистема обмена по интерфейсу RS-232/422/485 1

в составе:

ноутбук 1

адаптер UPort1250I 1

Комплект ЗИП одиночный к изделию ТЕСТ–9915-03 1

Комплект эксплуатационных документов 1

Система автоматизированная измерительная 1

ТЕСТ-9915-03. Система проверки функций

Комплект программного обеспечения:

Комплект ПО модулей Информтест1

Informtest VISA1

ПО модуля VM36181

ПО PCI-GPIB1

Поверка

осуществляется в соответствии с разделом 13 "Поверка" документа UNC1.570.031 РЭ «Систе-ма

автоматизированная измерительная ТЕСТ-9915-03. Руководство по эксплуатации», утвер-

жденным руководителем ГЦИ СИ ФБУ «ГНМЦ Минобороны России» 05 июня 2012 года.

Основные средства поверки:

- мультиметр 3458А (рег. № 25900-03): диапазон измерений напряжения постоянного

тока от минус 150 до 150 В, пределы допускаемой относительной погрешности измерений на-

пряжения постоянного тока ± 0,0008 %;

диапазон измерений силы постоянного тока от ми-

Лист № 11

всего листов 11

нус 1 до 1 А, пределы допускаемой относительной погрешности измерений силы постоянного

тока ± 0,002 %; диапазон измерений сопротивления постоянному току от 1 Ом до 100 МОм,

пределы допускаемой относительной погрешности измерений сопротивления постоянному

току ± 0,001 %

- установкадляпроверкипараметровэлектрическойбезопасностиGPI-745A

(рег. № 46633-11): испытательное напряжение до 1500 В; диапазон измерений сопротивления

(в режиме измерений сопротивления изоляции) от 1 до 9999 МОм, пределы допускаемой от-

носительной погрешности измерений сопротивления ± (5 - 20) %; диапазон измерений сопро-

тивления (в режиме измерений сопротивления заземления) от 0,0001 до 0,6 Ом при испыта-

тельном токе до 32 А, пределы допускаемой абсолютной погрешности измерений сопротив-

ления ± (0,01∙Rизм + 0,003), где Rизм – измеренное значение сопротивления, Ом.

- частотомер универсальный CNT-90 (рег. № 41567-09): диапазон измерений частоты от

0,01 Гц до 100 кГц, пределы допускаемой относительной погрешности измерений частоты

± 0,003 %.

Сведения о методиках (методах) измерений

UNC1.570.031 РЭ «Система автоматизированная измерительная ТЕСТ-9915-03. Руково-

дство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к автоматизи-

рованной системе измерений ТЕСТ-9915-03

ГОСТ РВ 20.39.304-98.

ГОСТ 8.596-2002. «ГСИ. Метрологическое обеспечение измерительных систем. Основ-

ные положения».

ГОСТ Р 52070-2003. «Интерфейс магистральный последовательный системы электрон-

ных модулей. Общие требования».

UNC1.570.031 ТУ. «Система автоматизированная измерительная ТЕСТ-9915-03. Техни-

ческие условия».

Рекомендации по областям применения в сфере государственного регулирования обес-

печения единства измерений

Деятельность в области обороны и безопасности государства, в том числе выполнение

работ при измерениях и контроле электрических величин на предприятиях, производящих и

эксплуатирующих технические объекты, а также для использования в составе автоматизиро-

ванной системы контроля при проведении электрических испытаний объекта контроля.

Изготовитель

Общество с ограниченной ответственностью Фирма «Информтест»

(ООО Фирма «Информтест»)

124482, г. Москва, Зеленоград, Савёлкинский проезд, д. 4, этаж 6, помещ. XIV, ком. 8

Тел/Факс: (495) 983-10-73, Е-mail:

inftest@inftest.ru

Испытательный центр

ГЦИ СИ ФБУ «ГНМЦ Минобороны России».

Аттестат аккредитации № 30018-10 от 05.08.2011 г.

141006, г. Мытищи, Московская область, ул. Комарова, д. 13

Телефон: (495) 583-99-23, факс: (495) 583-99-48

Ф.В. Булыгин

Заместитель Руководителя Федерального

агентства по техническому

регулированию и метрологии

М.п.

«____» _______________2012 г.

Готовы поверить данное средство измерений.

Поверка средств измерений.

ООО СУПРР 8(812)209-15-19, info@saprd.ru

Похожие средства измерения:

ГРСИ	Наименование СИ	Тип СИ	Производитель	МПИ	Ссылка
12149-90	Приборы показывающие	Сталь-1	НПК "Система", г.Челябинск	1 год	Перейти
73179-18	Система автоматизированная информационно-измерительная учета тепловой энергии и теплоносителя Филиала Печорской ГРЭС АО "Интер РАО - Электрогенерация"	Нет данных	ООО "Энрима-Системс", г.Пермь	4 года	Перейти
50553-12	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) тяговой подстанции "Кунара" Свердловской ЖД - филиала ОАО "Российские Железные Дороги" в границах Свердловской области	Нет данных	ОАО "Российские железные дороги" (РЖД), г.Москва	4 года	Перейти
41733-09	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО "Энергосетевая компания" по объектам текстильной промышленности	Нет данных	ООО "ЭнергоСнабСтройСервис-Холдинг", г.Москва	4 года	Перейти
82312-21	Система измерений количества и параметров нефти сырой ЦДНГ-2 АО "Геология" при ДНС-1 ООО "Трансойл"	-	Закрытое акционерное общество "ИМС Инжиниринг" (ЗАО "ИМС Инжиниринг"), г. Москва	1 год	Перейти

Поверка средств измерений

ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru

Поверка средств измерений

Заказать поверкуСистема автоматизированная измерительная ТЕСТ-9915-03ГРСИ 52160-12

Заказать поверку
Система автоматизированная измерительная ТЕСТ-9915-03
ГРСИ 52160-12
