Номер госреестра:
52157-12
Наименование СИ:
Микрометры трубные
Обозначение типа:
МТ 15-М
Производитель:
ООО "Кировский завод "Красный инструментальщик" (Крин), г.Киров
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
18.12.2017
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 49239
об утверждении типа средств измерений
Лист № 1
всего листов 2
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Микрометры трубные МТ 15-М
Назначение средства измерений
Микрометры трубные МТ 15-М предназначены для измерения толщины стенок труб.
Физическая величина – длина (мм).
Описание средства измерений
Принцип действия – механический.

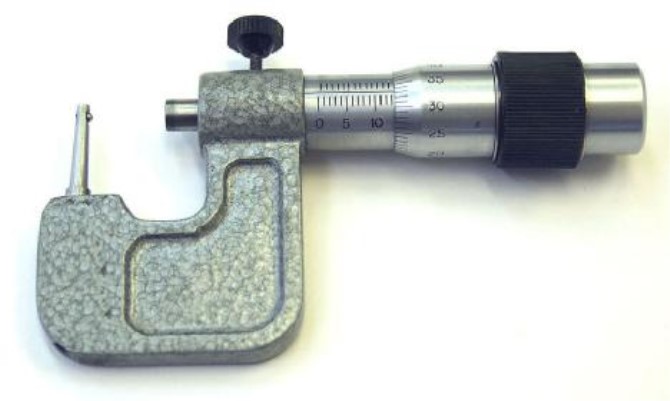

Микрометр представляет собой скобу, в которую слева запрессована пятка со сфериче-
ской измерительной поверхностью, а справа – микрометрическая головка. На барабане мик-
рометрической головки имеется трещотка, которая выполняет роль устройства, обеспечи-
вающего постоянство измерительного усилия в заданных пределах. Для закрепления микро-
метрического винта имеется стопорный винт.
Измерительные поверхности микрометра оснащены твёрдым сплавом.
Число модификаций – 1.
Метрологические и технические характеристики
- Цена деления – 0,01 мм.
- Измерительное перемещение микровинта – 15 мм.
- Диапазон измерений – от 0 до 15 мм.
- Пределы допускаемой погрешности в любой точке диапазона измерений при нормируемом
измерительном усилии и температуре (20±4) °С - ±0,004 мм.
- Допускаемое изменение показаний микрометра от изгиба скобы при усилии 10 Н, направ-
ленном по оси микрометрического винта - не более 0,015 мм.
- Параметр шероховатости измерительных поверхностей - Rа ≤ 0,050 мкм.
- Измерительное усилие – от 3 до 7 Н.
- Колебание измерительного усилия - не более 2 Н.
- Допуск плоскостности измерительной поверхности микровинта – 0,9 мкм.
- Наименьший внутренний диаметр измеряемых труб – 4 мм.
- Вылет пятки – не менее 15 мм.
- Габаритные размеры (длина х ширина х высота) – не более 95х63х21 мм.
- Масса – не более 0,17 кг.
- Средний срок службы микрометра – не менее 6 лет.
- Условия эксплуатации: температура окружающего воздуха - от 10 °С до 30 °С, относи-
тельная влажность воздуха не более 80 % при температуре 25 °С, атмосферное давление от 84 до
106 кПа.
Лист № 2
всего листов 2
Знак утверждения типа
Знак утверждения типа наносят на скобу микрометра методом гравирования или лазе-
ром, на титульный лист эксплуатационного документа – типографским способом.
Комплектность средства измерений
В комплектность входят:
- микрометр;
- ключ;
- футляр;
- руководство по эксплуатации.
Поверка
осуществляется по разделу 5 МТ 15-М.000 РЭ «Микрометр трубный МТ 15-М. Руководство
по эксплуатации», утвержденному ГЦИ СИ ФБУ «Кировский ЦСМ» в октябре 2012 г.
Перечень средств поверки (эталонов), применяемых при поверке:
1) Концевые меры 2-Н3 ГОСТ 9038-90;
2) Образцы шероховатости с параметрами R
a
= 0,05 мкм ГОСТ 9378-93;
3) Плоская стеклянная пластина ПИ-60 кл.2 ТУ 3.3.2123-88;
4) Весы с максимальной нагрузкой 2 кг ГОСТ Р 53228-2008;
5) Штангенциркуль ШЦ-II-250-0,05 ГОСТ 166-89;
6) Шуп 0,45-100 кл. точности 2 ТУ 2-034-0221197-011-91.
Сведения о методиках (методах) измерений
МТ 15-М.000 РЭ «Микрометр трубный МТ 15-М. Руководство по эксплуатации»
Нормативные и технические документы, устанавливающие требования к микрометрам
трубным МТ 15-М
1) МИ 2060-90 «ГСИ. Государственная поверочная схема для средств измерений длины
в диапазоне 1·10
-6
– 50 м и длин волн в диапазоне 0,2 – 50 мкм».
2) ТУ 3934-155-00221072-2012 «Микрометр трубный МТ 15-М. Технические условия».
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
Микрометры трубные МТ 15-М применяются в машиностроении, приборостроении и
других областях промышленности при выполнении работ по оценке соответствия промыш-
ленной продукции и продукции других видов а также иных объектов установленным законо-
дательством Российской Федерации обязательным требованиям.
Изготовитель
Общество с ограниченной ответственностью «Кировский завод «Красный инструмен-
тальщик» (ООО «Крин»).
Адрес: Россия, 610000, г. Киров, ул. Карла Маркса, 18.
Телефон: (8332) 69-59-05; 64-47-61. Факс: (8332) 64-57-54. e-mail:
Испытательный центр
Государственный центр испытаний средств измерений ФБУ «Кировский ЦСМ».
Аттестат аккредитации № 30012-10.
Адрес: Россия, 610035, г. Киров, ул. Попова, 9.
Телефон: (8332) 36-84-62, 36-84-81. Факс: (8332) 36-84-78. e-mail:
Ф.В.Булыгин
Заместитель Руководителя Федерального
агентства по техническому
регулированию и метрологии
М.П.
«_____» __________________2012г.
