Вольтметры универсальные В7-78/1, В7-78/2, В7-78/3, ГРСИ 52147-12
Номер госреестра:
52147-12
Наименование СИ:
Вольтметры универсальные
Обозначение типа:
В7-78/1, В7-78/2, В7-78/3
Производитель:
Фирма "PICOTEST Corp.", Тайвань
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
18.12.2017
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 49225
об утверждении типа средств измерений
Лист № 1
всего листов 8
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Вольтметры универсальные В7-78/1, В7-78/2, В7-78/3
Назначение средства измерений
Вольтметры универсальные В7-78/1, В7-78/2 и В7-78/3 (далее вольтметры) предна-
значены для измерения напряжения и силы постоянного и переменного токов, частоты пере-
менного тока, электрического сопротивления постоянному току, а также электрической емко-
сти (только В7-78/2 и В7-78/3).
Описание средства измерений
Принцип действия вольтметров основан на аналого-цифровом преобразовании вход-
ных аналоговых сигналов под управлением микроконтроллера.
Вольтметры представляют собой приборы, выполненные на основе встроенного мик-
роконтроллера и аналоговых схем измерений. На передней панели вольтметров расположены
жидкокристаллический дисплей, кнопки управления, измерительные гнёзда, кнопка включе-
ния. На задней панели расположены гнездо для подключения сетевого шнура питания, сетевой
предохранитель, разъемы интерфейсов связи USB и GPIB/RS-232, гнездо выхода уровня ТТЛ
при завершении измерений, гнездо входа уровня ТТЛ для внешнего запуска измерений, для
модели В7-78/1 так же имеются измерительные гнёзда (идентичные гнёздам на передней па-
нели) и слот для подключения 10-канального сканера. Конструкция приборов рассчитана на их
эксплуатацию в лабораторных и цеховых условиях.
Вольтметры имеют 3 модификации (модели): В7-78/1, В7-78/2 и В7-78/3 под торговой
маркой, различающихся между собой видами измеряемых величин, диапазонами и по-
грешностями измерений. Вольтметры имеют следующие дополнительные функции:
-
проверка диодов;
-
прозвонка электрической цепи;
-
математическая обработка результатов измерений;
-
сохранение, чтение информации о результатах измерений;
-
выдача результатов измерений и управление через интерфейс USB;
-
контроль температуры с помощью внешних термопар типа E, J, K, N, R, S, Т для
В7-78/1 и типа E, J, K, N, R, S, B, T для В7-78/2 и термопреобразователей сопротивления типа
Trial;
-
10-канальный сканер входных сигналов (для В7-78/1).
Фотографии общего вида вольтметров представлены на рисунке 1. Схемы пломби-
ровки от несанкционированного доступа изображены на рисунке 2.
В7-78/1
Лист № 2
всего листов 8
В7-78/2В7-78/3

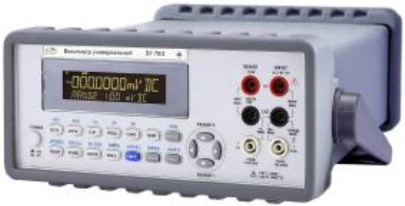

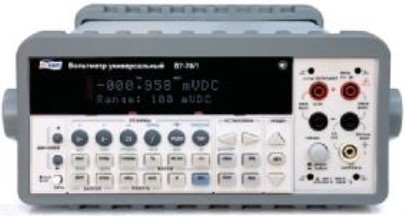

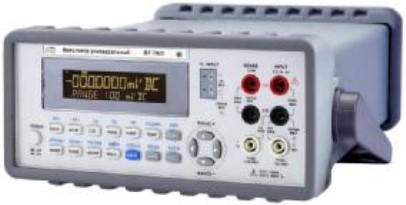

Рисунок 1. Фотографии общего вида вольтметров.
Рисунок 2. Схема пломбировки вольтметров (задняя панель).
Программное обеспечение
Программное обеспечение (ПО) вольтметров, установленное на микроконтроллерах,
является метрологически значимым и предназначено для управления режимами работы, пре-
образования выходного кода аналого-цифрового преобразователя в значения измеряемой ве-
личины и выдачи их на индикатор и интерфейс обмена USB.
Запись и контроль ПО на микроконтроллеры выполняется у изготовителя с использо-
ванием специальных аппаратных средств. Контроль целостности ПО выполняется при про-
граммировании микроконтроллеров и периодически при их эксплуатации (включении пита-
ния).
Идентификационные данные ПО, установленного на микроконтроллерах вольтметров
Модель
вольтметра
Наиме-
нование
Идентифика-
ционное на-
именование
-
Номер версии
(идентифика-
ционный но-
мер)
Цифровой иденти-
фикатор (контроль-
ная сумма испол-
няемого кода)
Алгоритм вы-
числения циф-
рового иденти-
фикатора
В7-78/1
В7-78/2
В7-78/3
В7-78/1
В7-78/2
В7-78/3
В7-78/1
В7-78/2
В7-78/3
03.10х*
02.08х*
02.08х*
-
-
-
* - номер версии ПО, установленного на микроконтроллерах вольтметров, определя-
ют первые четыре цифры, разделенные точкой, вместо х могут быть любые символы.
Уровень защиты ПО, установленного на микроконтроллерах вольтметров, от непред-
намеренных и преднамеренных изменений в соответствии с МИ 3286-2010 – А.
Метрологические и технические характеристики вольтметров указаны с учетом уста-
новленного ПО.
Модель
Значение единицы
младшего разряда
Пределы допускаемой основной абсолютной по-
грешности, мВ, В
Метрологические и технические характеристики
Измерение напряжения постоянного тока
В7-78/1
Верхний
предел
измерений
100 мВ
0,0001 мВ
±(0,00005 U
x
+ 0,000035 U
пр
)
Лист № 3
всего листов 8
±(0,00012 U
x
+ 0,00002 U
пр
)
В7-78/2
В7-78/3
±(0,00004 U
x
+ 0,000007 U
пр
)
±(0,000035 U
x
+ 0,000005 U
пр
)
±(0,000045 U
x
+ 0,000006 U
пр
)
±(0,000045 U
x
+ 0,00001 U
пр
)
±(0,00008 U
x
+ 0,000045 U
пр
)
±(0,00009 U
x
+ 0,00001 U
пр
)
1 В0,000001 В
10 В 0,00001 В
100 В0,0001 В
1000 В 0,001 В
100 мВ 0,0001 мВ
1 В0,000001 В
10 В 0,00001 В
100 В0,0001 В
1000 В0,001 В
±(0,00013 U
x
+ 0,00003 U
пр
)
Примечание: U
x
– измеренное значение напряжения, U
пр
– значение верхнего предела
измерений.
Измерение силы постоянного тока
Модель
Значение едини-
цы младшего
Пределы допускаемой основной абсолютной по-
грешности, мА, А
В7-78/1
В7-78/2
В7-78/3
Верхний
предел
измерений
10 мА
100 мА
1 А
3 А
10 мА
100 мА
1 А
3 А
10 А
10 мА
100 мА
1 А
10 А
0,00001 мА
0,0001 мА
0,000001 А
0,00001 А
0,00001 мА
0,0001 мА
0,000001 А
0,00001 А
0,00001 А
0,00001 мА
0,0001 мА
0,000001 А
0,00001 А
±(0,0005 I
x
+ 0,0002 I
пр
)
±(0,0005 I
x
+ 0,00005 I
пр
)
±(0,001 I
x
+ 0,0001 I
пр
)
±(0,0012 I
x
+ 0,0002 I
пр
)
±(0,0005 I
x
+ 0,0002 I
пр
)
±(0,0005 I
x
+ 0,0001 I
пр
)
±(0,0015 I
x
+ 0,0002 I
пр
)
±(0,002 I
x
+ 0,0003 I
пр
)
±(0,0025 I
x
+ 0,0005 I
пр
)
±(0,0005 I
x
+ 0,0002 I
пр
)
±(0,0005 I
x
+ 0,0001 I
пр
)
±(0,0015 I
x
+ 0,0002 I
пр
)
±(0,0025 I
x
+ 0,0005 I
пр
)
Примечание: I
x
– измеренное значение тока, I
пр
– значение верхнего предела измере-
ний.
Измерение напряжения переменного тока
100 мВ
Верхний
предел
измере-
ний
(3–5) Гц(5–10) Гц
Значение
Пределы допускаемой основной абсолютной погрешности, мВ, В
единицы
в диапазоне частот
Модельмладше-
го разря-
от 10 Гц (20–50) (50-100) (100-300)
да
до 20 кГц кГц кГц кГц
0,0001 мВ
прпрпр
1 В
10 В
100 В
0,005 U )
В7-78/1
750 В0,001 В
xx
±(0,01 U
x
+ ±(0,0035 U
x
±(0,0006 U
x
0,0004 U ) +0,0004 U )+0,0004 U )
0,000001 В
±(0,0012 U ±(0,006 U +
±(0,004 U
x
+
0,00001 В
±(0,01 U
x
+ ±(0,0035 U
x
±(0,0006 U
x
+0,0005 U
пр
) 0,0008 U
пр
)
пр
0,0001 В
0,0003 U
пр
) +0,0003 U
пр
)+0,0003 U
пр
)
ненормир.
100 мВ 0,0001 мВ
пр
1 В0,000001 В
10 В 0,00001 В
100 В0,0001 В
0,005 U )
В7-78/2
В7-78/3
750 В0,001 В
––
xx
±(0,0012 U
x
+0,0005 U )
±(0,0025 U±(0,0065 U
±(0,045 U
x
+
±(0,0012 U
x
+0,0005 U
пр
)+0,0008 U
пр
)
пр
+0,0004 U
пр
)
ненормир.
Лист № 4
всего листов 8
Примечание: U
x
– измеренное значение напряжения, U
пр
– значение верхнего предела
измерений.
Измерение силы переменного тока
Пределы допускаемой основной абсолютной погрешности, А
в диапазоне частот
Мо-
дель
Значение
единицы
младшего
±(0,001 I
x
+0,0004 I
пр
)
±(0,0015 I
x
+0,0006 I
пр
)
В7-
78/2
Верх-
ний
предел
измере-
ний
ГцГцГц000) Г
(3–5) Гц(5–10) Гц
(10–20)(20–60) (60-1000)
5
(1000-
ц
±(0,01 I
x
±(0,011
x
пр
В7-
1 А0,000001 А
+0,0004 I
пр
)
78/1
3 А 0,00001 А
+0,006 I
I
)
±(0,003 I
x
+0,0004 I
пр
)
±(0,0035 I
x
+0,0006 I
пр
)
––
В7-
78/3
1 А 0,000001 А
3 А 0,00001 А
10 А0,00001 А
1 А 0,000001 А
10 А0,00001 А
––
±(0,002 I
x
+0,0004 I
пр
)
±(0,003 I
x
+0,0006 I
пр
)
±(0,005 I
x
+0,0012 I
пр
)
±(0,002 I
x
+0,0004 I
пр
)
±(0,005 I
x
+0,0012 I
пр
)
Примечание: I
x
– измеренное значение тока, I
пр
– значение верхнего предела измере-
ний.
Измерение частоты переменного тока
Модель
Диапазон измерений
Значение единицы
младшего разряда
Пределы допускаемой основной
абсолютной погрешности, Гц, кГц
В7-78/1
±0,0001 F
x
В7-78/2
В7-78/3
±0,0002 F
x
±0,001 F
x
±0,0005 F
x
±0,0003 F
x
±0,0003 F
x
от 3 Гц до 5 Гц
от 5 Гц до 10 Гц
от 10 Гц до 40 Гц
от 40 Гц до 100 Гц
от 100 Гц до 1000 Гц
от 1 кГц до 10 кГц
от 10 кГц до 100 кГц
от 100 кГц до 300 кГц
от 10 Гц до 40 Гц
от 40 Гц до 100 Гц
от 100 Гц до 1000 Гц
от 1 кГц до 10 кГц
от 10 кГц до 100 кГц
от 100 кГц до 300 кГц
0,000001 Гц
0,000001 Гц
0,00001 Гц
0,00001 Гц
0,0001 Гц
0,000001 кГц
0,00001 кГц
0,0001 кГц
0,00001 Гц
0,00001 Гц
0,0001 Гц
0,000001 кГц
0,00001 кГц
0,0001 кГц
Примечание: F
x
– измеренное значение частоты.
Измерение электрического сопротивления постоянному току
Модель
Значение единицы
младшего разряда
Пределы допускаемой основной абсолютной по-
грешности, Ом, кОм, МОм
В7-78/1
Верхний
предел
измерений
100 Ом
1 кОм
10 кОм
100 кОм
0,0001 Ом
0,000001 кОм
0,00001 кОм
0,0001 кОм
±(0,0001 R
x
+ 0,00004 R
пр
)
±(0,0001 R
x
+ 0,00001 R
пр
)
Лист № 5
всего листов 8
±(0,0002 R
x
+ 0,00002 R
пр
)
В7-78/2
В7-78/3
±(0,0004 R
x
+ 0,00001 R
пр
)
±(0,008 R
x
+ 0,00001 R
пр
)
±(0,0002 R
x
+ 0,00005 R
пр
)
1 МОм0,000001 МОм
10 МОм 0,00001 МОм
100 МОм 0,0001 МОм
100 Ом 0,0001 Ом
1 кОм0,000001 кОм
10 кОм 0,00001 кОм
100 кОм0,0001 кОм
1 МОм 0,000001 МОм
10 МОм0,00001 МОм
100 МОм 0,0001 МОм
±(0,0002 R
x
+ 0,00004 R
пр
)
±(0,001 R
x
+ 0,00004 R
пр
)
±(0,015 R
x
+ 0,00005 R
пр
)
Примечание: R
x
– измеренное значение сопротивления, R
пр
– значение верхнего пре-
дела измерений.
Измерение электрической емкости
Модель
Значение единицы
младшего разряда
Пределы допускаемой основной абсолютной по-
грешности, нФ, мкФ
±(0,01 С
x
+ 0,005 С
пр
)
В7-78/2
В7-78/3
не нормируется
±(0,02 С
x
+ 0,008 С
пр
)
Верхний
предел
измерений
1 нФ
10 нФ
100 нФ
1 мкФ
10 мкФ
100 мкФ
1 мФ
10 мФ
0,0001 нФ
0,001 нФ
0,01 нФ
0,0001 мкФ
0,001 мкФ
0,01 мкФ
0,0001 мФ
0,001 мФ
Примечание: С
x
– измеренное значение емкости, С
пр
– значение верхнего предела из-
мерений.
Дополнительная погрешность измерений от изменения температуры окружающего
воздуха в диапазоне температур от 10 до 18 °С и от 28 до 35 °С не более основной погрешно-
сти измерений.
Контроль температуры с помощью внешних термопар (ГОСТ 8.585-2001)
Модель
Диапазон контроля, °С
В7-78/1
0,01
В7-78/2
0,01
Значение единицы младшего раз-
ряда, °С
Тип термо-
пары
K
N
R
S
T
E
J
K
N
R
S
T
E
J
B
минус 200 – 1372
минус 200 – 1300
0 – 1767
0 – 1767
минус 250 – 400
минус 250– 1000
минус 210– 1200
минус 270 – 1372
минус 270 – 1300
0 – 1767
0 – 1767
минус 270 – 400
минус 270– 1000
минус 210– 1200
600 – 1820
Лист № 6
всего листов 8
помощьютермопреобразователейсопротивления
Контрольтемпературыс
(ГОСТ 6651-2009)
Модель
Диапазон контроля, °С
Значение единицы младшего раз-
ряда, °С
Pt100
минус 200 – 850
0,01
Тип термо-
пре-
образователя
0,001
В7-78/1
В7-78/2
В7-78/3
Технические параметры
Параметры
Индикатор
В7-78/1В7-78/2В7-78/3
4,5; 5,5; 6,5 разрядов
Питание
100/120/220/240 В ±10 %;
(45-440) Гц
100/120/220/240 В ±10 %;
50/60 Гц ±10 %
не более 25
от 18 до 28
до 80
от 10 до 35
до 80
от минус 10 до 40
до 90
Потребляемая мощ-
ность, ВА
Нормальные условия
эксплуатации:
- температура, °С
- влажность, %
Рабочие условия
эксплуатации:
- температура, °С
- влажность, %
Условия хранения:
- температура, °С
- влажность, %
Габаритные размеры,
мм (длина, ширина,
высота)
Масса, кг
4,3
380×260×110
2,7
Знак утверждения типа
Знак утверждения типа наносят типографским способом на обложку руководства по
эксплуатации и на корпус вольтметров в виде наклейки.
Комплектность средства измерений
1. Прибор................................................................................................................1 шт.
2. Измерительные провода ................................................................................. .1 пара
3. Сетевой шнур.....................................................................................................1 шт.
4. Кабель USB ........................................................................................................1 шт.
5. Руководство по эксплуатации ...........................................................................1 экз.
6. Методика поверки..............................................................................................1 экз.
По заказу дополнительно может поставляться:
1. Интерфейс RS-232 или GPIB;
2. CD диск с ПО;
3. 10-канальный сканер;
4. Термопары типа K, N, J, R, S, T, E, B (для моделей В7-78/1, В7-78/2);
5. Термопреобразователи сопротивления типа Pt100.
Лист № 7
всего листов 8
Поверка
осуществляется по документам МП 06/006/1-12 «Вольтметры универсальные В7-78/1. Мето-
дика поверки» и МП 06/006/2-12 «Вольтметры универсальные В7-78/2, В7-78/3. Методика по-
верки», утвержденным ГЦИ СИ ФБУ «ЦСМ Московской области» 27 сентября 2012 г.
Основные средства поверки:
-
калибратор многофункциональный 5720А с усилителем 5725А
U‗=(0-1100) В, погрешность ∆
U
±=(7,5·10
-6
U
k
+0,4 мкВ) ─ (6,5·10
-6
U
k
+400 мкВ);
I‗=(0-11) А, погрешность ∆
I
=±(35·10
-6
I
k
+7 нА) ─ (360·10
-6
I
k
+480 мкА);
U
~
=(0-220) В в диапазоне f от 10 Гц до 300 кГц, погрешность ∆
U~
=±(240·10
-6
U
k
+
4 мкВ) ─ (900·10
-6
U
k
+16 мВ), U
~
=(220-1100) В f =40 Гц, погрешность ∆
U~
=±(90·10
-6
U
k
+ 4
мВ), U
~
=(220-750) В в диапазоне f от 30 кГц до 100 кГц, погрешность ∆
U~
=±(600·10
-6
U
k
+
11 мВ) ─ (2300·10
-6
U
k
+ 45 мВ);
I
~
=(0-2,2) А в диапазоне f от 20 Гц до 5 кГц, погрешность ∆
I~
=±(160·10
-6
I
k
+3,5 мкА) ─
(450·10
-6
I
k
+ 80 мкА), I
~
=(2,2-11) А в диапазоне f от 40 Гц до 5 кГц, погрешность
∆
I~
=±(460·10
-6
I
k
+170 мкА) ─ (950·10
-6
I
k
+380 мкА);
-
калибратор универсальный 5520А
R=(0-110) МОм, погрешность ∆
R
=±(0,00004 R
k
+ 0,00009 R
пр
) ─ (0,0005 R
k
+0,000027 R
пр
);
F от 0,1 Гц до 300 кГц, погрешность ∆
F
=±2,5·10
-6
F
k
;
С=(0,19·10
-3
-109,999) мкФ, погрешность ∆
С
=±(0,005·С
k
+0,025·С
пр
) ─ (0,0045·С
k
+
0,0009·С
пр
).
Сведения о методиках (методах) измерений
Методики (методы) измерений приведены в руководствах по эксплуатации вольтмет-
ров.
Нормативные и технические документы, устанавливающие требования к вольтметрам
универсальным В7-78/1, В7-78/2, В7-78/3
1. ГОСТ 8.022-91 ГСИ. Государственный первичный эталон и государственная пове-
рочная схема для средств измерений силы постоянного электрического тока в диапазоне 1∙10
-
16
− 30 А.
2. ГОСТ 8.027-01 ГСИ. Государственная поверочная схема для средств измерений
постоянного электрического напряжения и электродвижущей силы.
3. ГОСТ 8.028-86 ГСИ. Государственный первичный эталон и государственная пове-
рочная схема для средств измерений электрического сопротивления.
4. ГОСТ 8.129-99 ГСИ. Государственная поверочная схема для средств измерений
времени и частоты.
5. ГОСТ 8.371-80 ГСИ. Государственный первичный эталон и общесоюзная повероч-
ная схема для средств измерений электрической емкости.
6. ГОСТ Р 8.648-08 ГСИ. Государственная поверочная схема для средств измерений
переменного электрического напряжения до 1000 В в диапазоне частот от 1∙10
-2
- 2∙10
9
Гц.
7. МИ 1940-88 ГСИ. Государственная поверочная схема для средств измерений силы
переменного электрического тока 1∙10
-8
– 25 А в диапазоне частот 20 − 1∙10
6
Гц.
8. Техническая документация фирмы изготовителя.
Рекомендации по областям применения в сфере государственного регулирования обес-
печения единства измерений
- выполнение работ по оценке соответствия промышленной продукции и продукции
других видов, а также иных объектов установленным законодательством Российской Федера-
ции обязательным требованиям.
Лист № 8
всего листов 8
Изготовитель
PICOTEST Corp., Тайвань.
8F-1, 286-9, HSIN-YARD RD, CHIEN-CHEN ZONE, KAOHSIUNG, TAIWAN, R.O.C.
Телефон 886-7-8157183, факс 886-7-8158312,
электронная почта
Заявитель
Закрытое акционерное общество «Приборы, Сервис, Торговля» (ЗАО «ПриСТ»).
109444, г. Москва, ул. Ташкентская, д. 9.
Телефон (495) 777-55-91, факс (495) 633-85-02, электронная почта
.
Испытательный центр
Государственный центр испытаний средств измерений ФБУ «ЦСМ Московской облас-
ти».
141570, Московская обл., Солнечногорский р-н, пгт Менделеево.
Телефон/факс (495) 781-86-82, электронная trial
Аттестат аккредитации № 30083-08.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииФ.В. Булыгин
М.п.«____» ___________ 2012 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 10050-85 | Радиометры-дозиметры универсальные носимые | МКС-01Р | П/я В-2335, Эстония, г.Нарва | 1 год | Перейти |
| 9136-83 | Вольтметры цифровые | В2-37 | Завод радиоизмерительных приборов, г.Краснодар | 2 года | Перейти |
| 9671-84 | Вольтметры переменного тока | В3-60 | АО "РЭТ", Эстония, г.Таллинн | 1 год | Перейти |
| 61022-15 | Формирователи-измерители соединений универсальные | СИГМА | ООО "НТЦ СОТСБИ", г.С.-Петербург | 2 года | Перейти |
| 24656-03 | Приборы универсальные полуавтоматические для измерения диаметров и длин роликов | 4155Л | ИПВФ "Робокон", г.Москва | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
