ГРСИ 52141-12: Мультиметры цифровые HIOKI мод. 3237, 3237-01, 3238, 3238-01, 3239, 3239-01, 3244-60, 3245-60, 3246-60, 3255-50 3256-50, 3257-50, 3258, DT4281, DT4282. Поверка

Приложение к свидетельству № 49217

об утверждении типа средств измерений

лист № 1

всего листов 22

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Мультиметры цифровые HIOKI модификаций 3237, 3237-01, 3238, 3238-01, 3239,

3239-01, 3244-60, 3245-60, 3246-60, 3255-50, 3256-50, 3257-50, 3258, DT4281,

DT4282

Назначение средства измерений

Мультиметры цифровые HIOKI модификаций 3237, 3237-01, 3238, 3238-01, 3239, 3239-

01, 3244-60, 3245-60, 3246-60, 3255-50, 3256-50, 3257-50, 3258, DT4281, DT4282 (далее –

мультиметры) предназначены для:

– измерения напряжения постоянного и переменного тока;

– измерения силы постоянного и переменного тока;

– измерения электрического сопротивления;

– измерения частоты;

– измерения электрической емкости;

– измерения температуры с помощью термопар.

Описание средства измерений

Мультиметры представляют собой переносные цифровые измерительные приборы

(ЦИП) построенные на базе специализированных интегральных микросхем для мультиметров.

Принцип работы мультиметров заключается в преобразовании входного аналогового сигнала с

помощью АЦП, дальнейшей его обработке и отображении результатов измерений на

жидкокристаллическом индикаторе (ЖКИ).

Для измерения напряжения и силы переменного тока в приборах использованы

детекторы истинных среднеквадратических (True RMS) или средневыпрямленных значений.

Измерение силы тока может

производиться как непосредственно прибором, так и с помощью

внешних токоизмерительных клещей с выходом по напряжению.

Приборыимеютсервисныефункциииндикациизарядабатареипитания,

автоматического отключения при бездействии (переносные модификации), регистрации

минимальных и максимальных значений, усреднения, перегрузки, автоматического/ручного

выбора диапазона измерений. Также мультиметры обладают функциями определения

целостности цепи и проверки диодов.

Управлениепроцессамиизмеренийосуществляетсяприпомощивстроенного

микропроцессора. Результаты измерений отображаются на ЖКИ в цифровом виде и в виде

сегментной гистограммы.

Результаты измерений могут быть сохранены как во внутренней памяти приборов, так и

переданы на внешний ПК через интерфейсы связи GP-IB, RS-232С, USB, а также распечатаны с

помощью внешнего принтера.

Основные узлы мультиметров: входные делители, блок нормализации сигналов, АЦП,

микропроцессор, устройство управления, блок питания, клавиатура, ЖКИ.

Мультиметры выпускаются в различных модификациях, отличающихся между собой

набором выполняемых функций, метрологическими характеристиками, напряжением питания,

формой корпуса и комплектом поставки. В зависимости от модификации разъемы для

подключения измерительных кабелей,интерфейсов связи, батарейные отсекиит.д.

расположены на различных панелях корпуса.

Модификации 3237-01, 3238-01, 3239-01 отличаются от модификаций 3237, 3238, 3239

наличием интерфейса GP-IB.

Мультиметры модификаций 3237, 3237-01, 3238, 3238-01, 3239, 3239-01 выполнены в

металлических корпусах настольного исполнения. Мультиметры остальных модификаций

лист № 2

всего листов 22

изготовлены в корпусах из пластика в переносном исполнении. Все модели, за исключением

3246-60 и 3258, выполнены в корпусах прямоугольной формы. Модель 3246-60 выполнена

в

виде пробника. Модель 3258 выполнена в виде двух пробников, соединенных между собой

измерительным кабелем.

Для

предотвращения несанкционированного доступа приборы имеют закрепительные

клейма, закрывающие головки винтов, соединяющих части корпуса.

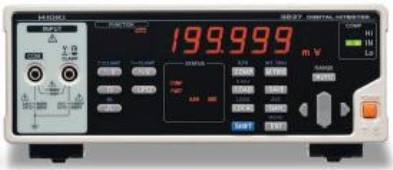

3237, 3237-01

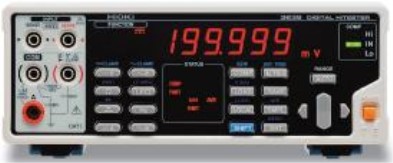

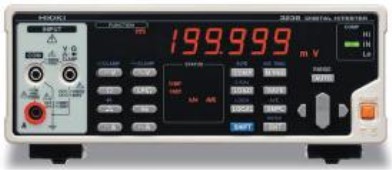

3238, 3238-01

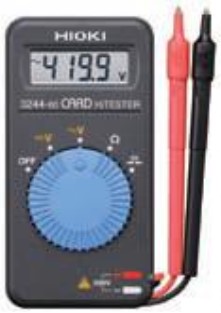

3244-60

3239, 3239-01

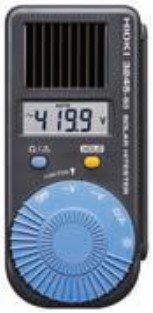

3245-60

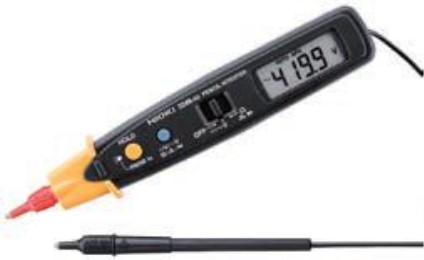

3246-60

лист № 3

всего листов 22

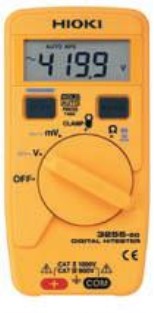

3255-60

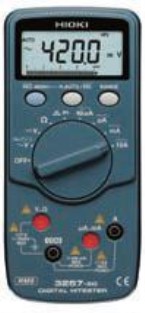

3257-50

DT4281

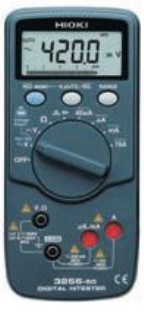

3256-50

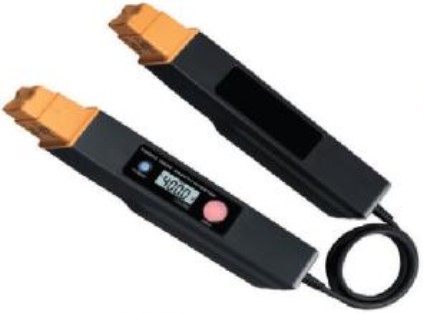

3258

DT4282

Метрологические и технические характеристики

Основные метрологические и технические характеристики мультиметров цифровых

HIOKI приведены в таблицах 1 – 57.

лист № 4

всего листов 22

«Быстрая»

Таблица 1 – Метрологические характеристики мультиметров 3237, 3237-01 в режиме измерения

напряжения постоянного тока

ПределыРазрешениеПределы допускаемой абсолютнойТемпературный

измерений погрешности при частоте выборки

1

коэффициент

200 мВ 1 мкВ

2000 мВ 10 мкВ

20 В100 мкВ

200 В1 мВ

«Медленная»

260 + 6

250 + 2

280 + 5

280 + 2

«Средняя»

260 + 10

250 + 8

280 + 10

280 + 8

350 + 30020+0,6

300 + 10015+0,2

350 + 10020+0,5

350 + 10020+0,2

1000 В10 мВ280 + 2280 + 8350 + 10020+0,2

Примечание.

1

– параметры погрешности выражены в ppm (10

-6

) + е.м.р. (единицы младшего

разряда).

«Средняя»

«Быстрая»

0,2 + 100

0,2 + 200

0,2 + 300

0,02+ 10

2000 мВ/

20 В/

200 В/

700 В

10 мкВ/

100 мкВ/

1 мВ/

10 мВ

Таблица 2 – Метрологические характеристики мультиметров 3237, 3237-01 в режиме измерения

напряжения переменного тока

Пределы допускаемой абсолютной

погрешности причастоте выборки

1

ПределыРазрешениеЧастота

измерений

Температурный

коэффициент

«Медлен-

ная»

1,5 + 200

0,5 + 200

0,2 + 100

–

0,5 + 300

–

0,15+ 20

0,05+ 20

0,02+ 10

10– 20 Гц

20– 45 Гц

45– 300 Гц

300 Гц–3

кГц

3 –10 кГц

0,3 + 200

0,3 + 300

0,03+ 20

10– 30 кГц1,5 + 6001,5 + 6001,5 + 7000,15+ 60

Примечание.

1

– параметры погрешности выражены в % от измеренного значения + е.м.р.

(единицы младшего разряда).

Таблица 3 – Метрологические характеристики мультиметров 3237, 3237-01 в режиме измерения

силы переменного тока (с токоизмерительными клещами из таблицы 53)

Пределы допускаемой абсолютной

погрешности причастоте выборки

1

ПределыРазрешениеЧастота

измерений

«Медлен-

ная»

«Средняя» «Быстрая»

Температурный

коэффициент

От45 до66

Гц

Определяет-Определяется

ся типомтипом

токоизмери-токоизмери-

0,2 + 0,5

2

0,5 + 1,5

2

–0,02+ 0,05

тельных тельных

клещейклещей

Примечание.

1

– параметры погрешности выражены в % от измеренного значения + % от

конечного значения диапазона измерений токоизмерительных клещей.

2

– при измерениях к погрешности прибора необходимо прибавить погрешность

токоизмерительных клещей.

лист № 5

всего листов 22

Таблица 4 – Метрологические характеристики мультиметров 3237, 3237-01 в режиме измерения

электрического сопротивления постоянному току – двухпроводная схема

ПределыРазрешениеПределы допускаемой абсолютнойТемпературный

измерений погрешности при частоте выборки

1

коэффициент

200 Ом

2000 Ом

20 кОм

200 кОм

2000 кОм

20 МОм

«Медленная»

1 мОм0,05 + 8

10 мОм 0,05 + 2

100 мОм 0,05 + 2

1 Ом 0,05 + 2

10 Ом 0,05 + 2

100 Ом0,3 + 4

«Средняя»

0,05 + 18

0,05 + 12

0,3 + 20

«Быстрая»

0,05 + 300

0,05 + 100

0,05 + 200

0,3 + 200

0,005+0,8

0,005+0,2

0,03+0,4

100 МОм1 кОм3 + 103 + 503 + 5000,3+ 1

Примечание.

1

– параметры погрешности выражены в % от измеренного значения + е.м.р.

(единицы младшего разряда).

Таблица 5 – Метрологические характеристики мультиметров 3237, 3237-01 в режиме измерения

электрического сопротивления постоянному току (режим LP) – двухпроводная схема

Пределы допускаемой абсолютной

погрешности при частоте выборки

1

ПределыРазрешение

измерений

Температурный

коэффициент

2000 Ом10 мОм

20 кОм 100 мОм

200 кОм1 Ом

«Медленная»

0,05 + 6

«Средняя»

0,05 + 14

«Быстрая»

0,05 + 300

0,005+0,6

2000 кОм10 Ом0,3 + 60,3 + 200,3 + 5000,03+0,6

Примечание.

1

– параметры погрешности выражены в % от измеренного значения + е.м.р.

(единицы младшего разряда).

Таблица 6 – Метрологические характеристики мультиметров 3238, 3238-01, 3239, 3239-01 в

режиме измерения напряжения постоянного тока

Пределы допускаемой абсолютной

погрешности при частоте выборки

1

ПределыРазрешение

измерений

«Быстрая»

Температурный

коэффициент

200 мВ 1 мкВ

2000 мВ 10 мкВ

20 В100 мкВ

200 В1 мВ

«Медленная»

120 + 6

100 + 2

160 + 5

160 + 2

«Средняя»

120 + 10

100 + 8

160 + 10

160 + 8

200 + 30012+0,6

150 + 10010+0,2

200 + 10016+0,5

200 + 10016+0,2

1000 В10 мВ160 + 2160 + 8200 + 10016+0,2

Примечание.

1

– параметры погрешности выражены в ppm (10

-6

) + е.м.р. (единицы младшего

разряда).

«Средняя»

«Быстрая»

Таблица 7 – Метрологические характеристики мультиметров 3238, 3238-01, 3239, 3239-01 в

режиме измерения напряжения переменного тока

Пределы допускаемой абсолютной

погрешности причастоте выборки

1

ПределыРазрешениеЧастота

измерений

Температурный

коэффициент

«Медлен-

ная»

2000 мВ/10 мкВ/10– 20 Гц0,8 + 200

–

–0,08+ 20

лист № 6

всего листов 22

«Средняя»

«Быстрая»

0,1 + 100

0,1 + 200

0,1 + 300

0,01+ 10

1,5 + 1000

1,5 + 1100

0,15 +100

Пределы допускаемой абсолютной

погрешности причастоте выборки

1

ПределыРазрешениеЧастота

измерений

Температурный

коэффициент

«Медлен-

ная»

0,2 + 200

–

0,1 + 100

0,3 + 200

–

0,02+ 20

0,01+ 10

20 В/100 мкВ/

200 В/ 1 мВ/

700 В10 мВ

0,3 + 400

0,3 + 500

0,03+ 40

20– 45 Гц

45– 300 Гц

300 Гц– 10

кГц

10– 50 кГц

50– 100

кГц

100–300

5 + 50005 + 50005 + 50000,5+ 500

Примечание.

1

– параметры погрешности выражены в % от измеренного значения + е.м.р.

(единицы младшего разряда).

Таблица 8 – Метрологические характеристики мультиметров 3238, 3238-01, 3239, 3239-01 в

режиме измерения силы постоянного тока

Пределы допускаемой абсолютной

погрешности при частоте выборки

1

ПределыРазрешение

измерений

«Медленная»

«Средняя»

«Быстрая»

Температурный

коэффициент

200 мА1 мкА0,1 + 6

0,1 + 10

0,1 + 3000,01+0,6

2000 мА10 мкА0,15 + 60,15 + 100,15 + 3000,015+0,6

Примечание.

1

– параметры погрешности выражены в % от измеренного значения + е.м.р.

(единицы младшего разряда).

0,3 + 100

0,4 + 200

0,4 + 300

0,03+ 10

0,4 + 100

0,6 + 200

0,6 + 300

0,04+ 10

ная»

«Медлен-

«Средняя» «Быстрая»

Таблица 9 – Метрологические характеристики мультиметров 3238, 3238-01, 3239, 3239-01 в

режиме измерения силы переменного тока

ПределыРазрешениеЧастотаПределы допускаемой абсолютнойТемпературный

измерений погрешности причастоте выборки

1

коэффициент

1 + 200

0,4 + 200

0,3 + 100

–

0,5 + 200

–

0,1 + 20

0,04+ 20

0,03+ 10

10– 20 Гц

20– 45 Гц

45– 300 Гц

300 Гц–3

кГц

3 –10 кГц

200 мА1 мкА

0,5 + 300

1 + 300

1,2 + 200

0,6 + 200

0,4 + 100

0,5 + 300

1 + 300

–

0,6 + 200

0,5 + 400

1 + 400

–

0,05+ 30

0,1 + 30

0,12+ 20

0,06+ 20

0,04+ 10

10– 30 кГц

10– 20 Гц

20– 45 Гц

45– 300 Гц

300 Гц–1

кГц

1–3 кГц

0,6 + 200

0,6 + 300

0,06+ 20

2000 мА10 мкА

3 –10 кГц

1,2 + 300

1,2 + 400

0,12+ 30

лист № 7

всего листов 22

Примечание.

1

– параметры погрешности выражены в % от измеренного значения + е.м.р.

(единицы младшего разряда).

Таблица 10 – Метрологические характеристики мультиметров 3238, 3238-01, 3239, 3239-01 в

режиме измерения силы переменного тока (с токоизмерительными клещами из таблицы 53)

Пределы допускаемой абсолютной

погрешности причастоте выборки

1

ПределыРазрешениеЧастота

измерений

«Медлен-

ная»

«Средняя» «Быстрая»

Температурный

коэффициент

ся типом

Определяет-Определяется

типом

Гц

токоизмери-токоизмери-

От45 до66

0,1 + 0,5

2

0,3 + 1

2

–0,01 +0,005

тельных тельных

клещейклещей

Примечание.

1

– параметры погрешности выражены в % от измеренного значения + % от

конечного значения диапазона измерений токоизмерительных клещей.

2

– при измерениях к погрешности прибора необходимо прибавить погрешность

токоизмерительных клещей.

Таблица 11 – Метрологические характеристики мультиметров 3238, 3238-01, 3239, 3239-01 в

режиме измерения электрического сопротивления постоянному току – двухпроводная схема

Пределы допускаемой абсолютной

погрешности при частоте выборки

1

ПределыРазрешение

измерений

Температурный

коэффициент

200 Ом

2000 Ом

20 кОм

200 кОм

2000 кОм

20 МОм

«Медленная»

1 мОм0,03 + 8

10 мОм 0,02 + 2

100 мОм 0,02 + 2

1 Ом 0,02 + 2

10 Ом 0,03 + 2

100 Ом0,2 + 4

«Средняя»

0,03 + 18

0,02 + 12

0,03 + 12

0,2 + 20

«Быстрая»

0,03 + 300

0,02 + 100

0,03 + 200

0,2 + 200

0,003+0,8

0,002+0,2

0,003+0,2

0,02+0,4

100 МОм1 кОм3 + 103 + 503 + 5000,3+ 1

Примечание.

1

– параметры погрешности выражены в % от измеренного значения + е.м.р.

(единицы младшего разряда).

Таблица 12 – Метрологические характеристики мультиметров 3238, 3238-01, 3239, 3239-01 в

режимеизмеренияэлектрическогосопротивленияпостоянномутоку(режимLP)–

двухпроводная схема

Пределы допускаемой абсолютной

погрешности при частоте выборки

1

ПределыРазрешение

измерений

Температурный

коэффициент

2000 Ом10 мОм

20 кОм 100 мОм

200 кОм1 Ом

«Медленная»

0,02 + 6

«Средняя»

0,02 + 14

«Быстрая»

0,02 + 300

0,002+0,6

2000 кОм10 Ом0,2 + 60,2 + 200,2 + 3000,02+0,6

Примечание.

1

– параметры погрешности выражены в % от измеренного значения + е.м.р.

(единицы младшего разряда).

лист № 8

всего листов 22

Таблица 13 – Метрологические характеристики мультиметров 3238, 3238-01, 3239, 3239-01 в

режиме измерения частоты

ПределыРазрешениеПределы допускаемойТемпературный

измерений абсолютной погрешности

1

коэффициент

100 Гц 0,1 мГц

1 кГц 1 мГц

10 кГц10 мГц0,015 + 20,0005

100 кГц 100 мГц

300 кГц1 Гц

Примечание.

1

– параметры погрешности выражены в % от измеренного значения + е.м.р.

(единицы младшего разряда).

Размах сигнала не более 10 В.

Таблица 14 – Метрологические характеристики мультиметров 3239, 3239-01 в режиме

измерения электрического сопротивления постоянному току – четырехпроводная схема

Пределы допускаемой абсолютной

погрешности при частоте выборки

1

ПределыРазрешение

измерений

Температурный

коэффициент

200 Ом 1 мОм

2000 Ом 10 мОм

20 кОм100 мОм

200 кОм1 Ом

«Медленная»

0,03 + 8

0,02 + 2

«Средняя»

0,03 + 18

0,02 + 12

«Быстрая»

0,03 + 300

0,02 + 100

0,003+0,8

0,002+0,2

2000 кОм10 Ом0,03 + 20,03 + 120,03 + 2000,003+0,2

Примечание.

1

– параметры погрешности выражены в % от измеренного значения + е.м.р.

(единицы младшего разряда).

Погрешности обеспечиваются при измерении сопротивлений до 100 Ом.

Таблица 15 – Метрологические характеристики мультиметров 3239, 3239-01 в режиме

измерения электрического сопротивления постоянному току (режим LP) – четырехпроводная

схема

Пределы допускаемой абсолютной

погрешности при частоте выборки

1

ПределыРазрешение

измерений

Температурный

коэффициент

2000 Ом10 мОм

20 кОм 100 мОм

200 кОм1 Ом

«Медленная»

0,02 + 6

«Средняя»

0,02 + 14

«Быстрая»

0,02 + 300

0,002+0,6

2000 кОм10 Ом0,2 + 60,2 + 200,2 + 3000,02+0,6

Примечание.

1

– параметры погрешности выражены в % от измеренного значения + е.м.р.

(единицы младшего разряда).

Погрешности обеспечиваются при измерении сопротивлений до 100 Ом.

Таблица 16 – Метрологические характеристики мультиметров 3244-60 в режиме измерения

напряжения постоянного тока

Пределы допускаемой

абсолютной погрешности

1

2 + 4

Пределы

измерений

420 мВ

4,2 В

0,7 + 4

лист № 9

всего листов 22

Пределы допускаемой

абсолютной погрешности

1

1,3 + 4

Пределы

измерений

42 В

420 В

1,3 + 4

500 В1,3 + 4

Примечание.

1

– параметры погрешности выражены в % от измеренного значения + е.м.р.

(единицы младшего разряда).

2,3 + 8

Таблица 17 – Метрологические характеристики мультиметров 3244-60 в режиме измерения

напряжения переменного тока

ПределыЧастотаПределы допускаемой

измерений абсолютной погрешности

1

4,2 В

42 В

От 50 до

420 В

500 Гц

500 В

Примечание.

1

– параметры погрешности выражены в % от измеренного значения + е.м.р.

(единицы младшего разряда).

Таблица 18 – Метрологические характеристики мультиметров 3244-60 в режиме измерения

электрического сопротивления постоянному току

Пределы допускаемой

абсолютной погрешности

1

Пределы

измерений

420 Ом

4,2 кОм

42 кОм

420 кОм

4,2 МОм

2 + 4

5 + 4

42 МОм10 + 4

Примечание.

1

– параметры погрешности выражены в % от измеренного значения + е.м.р.

(единицы младшего разряда).

1,3 + 4

Таблица 19 – Метрологические характеристики мультиметров 3245-60 в режиме измерения

напряжения постоянного тока

Пределы допускаемой

абсолютной погрешности

1

Пределы

измерений

420 мВ

4,2 В

42 В

420 В

600 В

Примечание.

1

– параметры погрешности выражены в % от измеренного значения + е.м.р.

(единицы младшего разряда).

лист № 10

всего листов 22

2,3 + 8

Таблица 20 – Метрологические характеристики мультиметров 3245-60 в режиме измерения

напряжения переменного тока

ПределыЧастотаПределы допускаемой

измерений абсолютной погрешности

1

4,2 В

42 В

От 50 до

420 В

500 Гц

600 В

Примечание.

1

– параметры погрешности выражены в % от измеренного значения + е.м.р.

(единицы младшего разряда).

Таблица 21 – Метрологические характеристики мультиметров 3245-60 в режиме измерения

электрического сопротивления постоянному току

Пределы допускаемой

абсолютной погрешности

1

Пределы

измерений

420 Ом

4,2 кОм

42 кОм

420 кОм

4,2 МОм

2 + 4

5 + 4

42 МОм10 + 4

Примечание.

1

– параметры погрешности выражены в % от измеренного значения + е.м.р.

(единицы младшего разряда).

1,3 + 4

Таблица 22 – Метрологические характеристики мультиметров 3246-60 в режиме измерения

напряжения постоянного тока

Пределы допускаемой

абсолютной погрешности

1

Пределы

измерений

420 мВ

4,2 В

42 В

420 В

600 В

Примечание.

1

– параметры погрешности выражены в % от измеренного значения + е.м.р.

(единицы младшего разряда).

От 50 до

500 Гц

2,3 + 8

Таблица 23 – Метрологические характеристики мультиметров 3246-60 в режиме измерения

напряжения переменного тока

Частота

Пределы допускаемой

абсолютной погрешности

1

Пределы

измерений

4,2 В

42 В

420 В

600 В

Примечание.

1

– параметры погрешности выражены в % от измеренного значения + е.м.р.

(единицы младшего разряда).

лист № 11

всего листов 22

Таблица 24 – Метрологические характеристики мультиметров 3246-60 в режиме измерения

электрического сопротивления постоянному току

ПределыПределы допускаемой

измерений абсолютной погрешности

1

420 Ом 2 + 4

4,2 кОм 2 + 4

42 кОм 2 + 4

420 кОм 2 + 4

4,2 МОм 5 + 4

42 МОм10 + 4

Примечание.

1

– параметры погрешности выражены в % от измеренного значения + е.м.р.

(единицы младшего разряда).

Таблица 25 – Метрологические характеристики мультиметров 3255-50 в режиме измерения

напряжения постоянного тока

Пределы допускаемой

абсолютной погрешности

1

Пределы

измерений

420 мВ

4,2 В

42 В

420 В

1 + 4

0,5 + 4

0,7 + 4

1000 В0,7 + 4

Примечание.

1

– параметры погрешности выражены в % от измеренного значения + е.м.р.

(единицы младшего разряда).

От 50 до

500 Гц

Таблица 26 – Метрологические характеристики мультиметров 3255-50 в режиме измерения

напряжения переменного тока

Частота

Пределы допускаемой

абсолютной погрешности

1

Пределы

измерений

420 мВ

4,2 В

42 В

420 В

2 + 4

1,2 + 4

1,5 + 4

1000 В1,5 + 4

Примечание.

1

– параметры погрешности выражены в % от измеренного значения + е.м.р.

(единицы младшего разряда).

Определяет-

ся типом

токоизмери-

тельных

клещей

От 45 до 66

Гц

2 + 4

2

Таблица 27 – Метрологические характеристики мультиметров 3255-50 в режиме измерения

силы переменного тока (с токоизмерительными клещами из таблицы 59)

Пределы

измерений

Частота

Пределы допускаемой

абсолютной погрешности

1

лист № 12

всего листов 22

Примечание.

1

– параметры погрешности выражены в % от измеренного значения + е.м.р.

(единицы младшего разряда).

2

– при измерениях к погрешности прибора необходимо прибавить погрешность

токоизмерительных клещей.

Таблица 28 – Метрологические характеристики мультиметров 3255-50 в режиме измерения

электрического сопротивления постоянному току

Пределы допускаемой

абсолютной погрешности

1

Пределы

измерений

420 Ом

4,2 кОм

42 кОм

420 кОм

4,2 МОм

1 + 8

0,7 + 4

1 + 4

2 + 4

42 МОм5 + 4

Примечание.

1

– параметры погрешности выражены в % от измеренного значения + е.м.р.

(единицы младшего разряда).

0,5 + 2

Таблица 29 – Метрологические характеристики мультиметров 3256-50 в режиме измерения

напряжения постоянного тока

Пределы допускаемой

абсолютной погрешности

1

Пределы

измерений

420 мВ

4,2 В

42 В

420 В

1000 В

Примечание.

1

– параметры погрешности выражены в % от измеренного значения + е.м.р.

(единицы младшего разряда).

От 50 до

500 Гц

Таблица 30 – Метрологические характеристики мультиметров 3256-50 в режиме измерения

напряжения переменного тока

Частота

Пределы допускаемой

абсолютной погрешности

1

Пределы

измерений

420 мВ

4,2 В

42 В

420 В

1,5 + 3

1,2 + 3

1000 В1,2 + 6

Примечание.

1

– параметры погрешности выражены в % от измеренного значения + е.м.р.

(единицы младшего разряда).

Таблица 31 – Метрологические характеристики мультиметров 3256-50 в режиме измерения

силы постоянного тока

Пределы допускаемой

абсолютной погрешности

1

Пределы

измерений

42 мкА

1,5 + 4

лист № 13

всего листов 22

Пределы допускаемой

абсолютной погрешности

1

Пределы

измерений

420 мкА

4200 мкА

42 мА

420 мА

10 А

Примечание.

1

– параметры погрешности выражены в % от измеренного значения + е.м.р.

(единицы младшего разряда).

От 50 до

500 Гц

2,5 + 5

Таблица 32 – Метрологические характеристики мультиметров 3256-50 в режиме измерения

силы переменного тока

Частота

Пределы допускаемой

абсолютной погрешности

1

Пределы

измерений

42 мкА

420 мкА

4200 мкА

42 мА

420 мА

10 А

Примечание.

1

– параметры погрешности выражены в % от измеренного значения + е.м.р.

(единицы младшего разряда).

Таблица 33 – Метрологические характеристики мультиметров 3256-50 в режиме измерения

электрического сопротивления постоянному току

Пределы допускаемой

абсолютной погрешности

1

Пределы

измерений

420 Ом

4,2 кОм

42 кОм

420 кОм

4,2 МОм

0,7 + 4

0,7 + 2

1,5 + 2

42 МОм2,5 + 2

Примечание.

1

– параметры погрешности выражены в % от измеренного значения + е.м.р.

(единицы младшего разряда).

0,02 + 1

Таблица 34 – Метрологические характеристики мультиметров 3256-50 в режиме измерения

частоты

Пределы допускаемой

абсолютной погрешности

1

0,02 + 2

Пределы

измерений

199,99 Гц

1999,9 кГц

19,999 кГц

199,99 кГц

500 кГц

лист № 14

всего листов 22

Примечание.

1

– параметры погрешности выражены в % от измеренного значения + е.м.р.

(единицы младшего разряда).

0,5 + 2

Таблица 35 – Метрологические характеристики мультиметров 3257-50 в режиме измерения

напряжения постоянного тока

Пределы допускаемой

абсолютной погрешности

1

Пределы

измерений

420 мВ

4,2 В

42 В

420 В

1000 В

Примечание.

1

– параметры погрешности выражены в % от измеренного значения + е.м.р.

(единицы младшего разряда).

От 50 до

500 Гц

Таблица 36 – Метрологические характеристики мультиметров 3257-50 в режиме измерения

напряжения переменного тока

Частота

Пределы допускаемой

абсолютной погрешности

1

Пределы

измерений

420 мВ

4,2 В

42 В

420 В

1,5 + 3

1,2 + 3

1000 В1,2 + 6

Примечание.

1

– параметры погрешности выражены в % от измеренного значения + е.м.р.

(единицы младшего разряда).

1,5 + 4

Таблица 37 – Метрологические характеристики мультиметров 3257-50 в режиме измерения

силы постоянного тока

Пределы допускаемой

абсолютной погрешности

1

Пределы

измерений

42 мкА

420 мкА

4200 мкА

42 мА

420 мА

10 А

Примечание.

1

– параметры погрешности выражены в % от измеренного значения + е.м.р.

(единицы младшего разряда).

Таблица 38 – Метрологические характеристики мультиметров 3257-50 в режиме измерения

силы переменного тока

Частота

Пределы допускаемой

абсолютной погрешности

1

Пределы

измерений

42 мкА

420 мкА

4200 мкА

От 50 до

500 Гц

2,5 + 5

лист № 15

всего листов 22

Пределы допускаемой

абсолютной погрешности

1

ПределыЧастота

измерений

42 мА

420 мА

10 А

Примечание.

1

– параметры погрешности выражены в % от измеренного значения + е.м.р.

(единицы младшего разряда).

Таблица 39 – Метрологические характеристики мультиметров 3257-50 в режиме измерения

электрического сопротивления постоянному току

ПределыПределы допускаемой

измерений абсолютной погрешности

1

420 Ом 0,7 + 4

4,2 кОм 0,7 + 2

42 кОм 0,7 + 2

420 кОм 0,7 + 2

4,2 МОм 1,5 + 2

42 МОм2,5 + 2

Примечание.

1

– параметры погрешности выражены в % от измеренного значения + е.м.р.

(единицы младшего разряда).

0,02 + 1

Таблица 40 – Метрологические характеристики мультиметров 3257-50 в режиме измерения

частоты

ПределыПределы допускаемой

измерений абсолютной погрешности

1

0,02 + 2

199,99 Гц

1999,9 кГц

19,999 кГц

199,99 кГц

500 кГц

Примечание.

1

– параметры погрешности выражены в % от измеренного значения + е.м.р.

(единицы младшего разряда).

1,5 + 5

420 В

От 30 до

420 В

2,5 + 5

Таблица 41 – Метрологические характеристики мультиметров 3258 в режиме измерения

напряжения переменного тока

Пределы

измерений

Диапазоны

измерений

Частота

Пределы допускаемой

абсолютной погрешности

1

От 40 до 66

Гц

От 66 до

400 Гц

2 + 5

600 В

5 + 5

От 380 до

480 ВОт 40 до 66

От 481 до Гц

600 В

Примечание.

1

– параметры погрешности выражены в % от измеренного значения + е.м.р.

(единицы младшего разряда).

лист № 16

всего листов 22

0,025 + 2

Таблица 42 – Метрологические характеристики мультиметров DT4281, DT4282 в режиме

измерения напряжения постоянного тока

ПределыПределы допускаемой

измерений абсолютной погрешности

1

0,2 + 25

0,025 + 5

60 мВ

600 мВ

6 В

60 В

600 В

1000 В

0,03 + 2

Примечание.

1

– параметры погрешности выражены в % от измеренного значения + е.м.р.

(единицы младшего разряда).

Таблица 43 – Метрологические характеристики мультиметров DT4281, DT4282 в режиме

измерения напряжения переменного тока

Пределы

Пределы допускаемойабсолютнойпогрешности

1

измерений

20– 45 Гц45– 65 Гц65 Гц–1 кГц1– 10 кГц10– 20 кГц20 – 100 кГц

60 мВ

20 + 80

600 мВ

1,3 + 600,4 + 400,6 + 400,9 + 401,5 + 40

8 + 80

60 В

––

6 В1 + 60

0,7 + 403,5 + 40

600 В

–

0,2 + 25 0,3 + 25 0,4 + 25

1000 В

Примечание.

1

– параметры погрешности выражены в % от измеренного значения + е.м.р.

(единицы младшего разряда).

Таблица 44 – Метрологические характеристики мультиметров DT4281 в режиме измерения

силы постоянного тока

Пределы допускаемой

абсолютной погрешности

1

Пределы

измерений

600 мкА

6000 мкА

60 мА

0,05 + 25

0,05 + 5

0,05 + 25

600 мА0,15 + 5

Примечание.

1

– параметры погрешности выражены в % от измеренного значения + е.м.р.

(единицы младшего разряда).

Таблица 45 – Метрологические характеристики мультиметров DT4282 в режиме измерения

силы постоянного тока

Пределы допускаемой

абсолютной погрешности

1

Пределы

измерений

600 мкА

6000 мкА

60 мА

600 мА

6 А

0,05 + 25

0,05 + 5

0,05 + 25

0,15 + 5

0,2 + 25

лист № 17

всего листов 22

10 А0,2 + 5

Примечание.

1

– параметры погрешности выражены в % от измеренного значения + е.м.р.

(единицы младшего разряда).

Таблица 46 – Метрологические характеристики мультиметров DT4281 в режиме измерения

силы переменного тока

Пределы

Пределы допускаемой абсолютной погрешности

1, 2

измерений

20– 45 Гц45 –65 Гц65 Гц– 1 кГц1 – 10 кГц10– 20 кГц

600 мкА1 + 20

6000 мкА 1 + 5

60 мА1 + 20

0,6 + 20 2 + 20 4 + 20

0,6 + 5 2 + 5 4 + 5

0,6 + 201 + 202 + 20

600 мА1 + 50,6 + 51,5 + 10–

Примечание.

1

– параметры погрешности выражены в % от измеренного значения + е.м.р.

(единицы младшего разряда).

2

– при измерении силы тока, составляющей менее 5 %

от предела измерений,

погрешность не нормирована.

Пределы

измерений

Таблица 47 – Метрологические характеристики мультиметров DT4281 в режиме измерения

силы переменного тока (с токоизмерительными клещами из таблицы 53)

Пределы допускаемой

абсолютной погрешности

1, 2

40– 65 Гц65 Гц– 1 кГц

10 А 0,6 + 2 0,9 + 2

20 А 0,6 + 4 0,9 + 4

50 А 0,6 + 10 0,9 + 10

100 А 0,6 + 2 0,9 + 2

200 А 0,6 + 4 0,9 + 4

500 А 0,6 + 10 0,9 + 10

1000 А0,6 + 20,9 + 2

Примечание.

1

– параметры погрешности выражены в % от измеренного значения + е.м.р.

(единицы младшего разряда).

2

– при измерении силы тока, составляющей менее 15 % от предела измерений,

погрешность не нормирована.

Таблица 48 – Метрологические характеристики мультиметров DT4282 в режиме измерения

силы переменного тока

Пределы

Пределы допускаемой абсолютной погрешности

1, 2

измерений

20– 45 Гц45 –65 Гц65 Гц– 1 кГц1 – 10 кГц10– 20 кГц

600 мкА1 + 20

6000 мкА 1 + 5

60 мА1 + 20

600 мА1 + 5

0,6 + 20 2 + 20 4 + 20

0,6 + 5 2 + 5 4 + 5

0,6 + 20 1 + 20 2 + 20

0,6 + 51,5 + 10–

6 А0,8 + 20

–––

10 А0,8 + 5

Примечание.

1

– параметры погрешности выражены в % от измеренного значения + е.м.р.

(единицы младшего разряда).

лист № 18

всего листов 22

2

– при измерении силы тока, составляющей менее 5 %

от предела измерений,

погрешность не нормирована.

0,03 + 2

Таблица 49 – Метрологические характеристики мультиметров DT4281, DT4282 в режиме

измерения электрического сопротивления постоянному току

Пределы допускаемой

абсолютной погрешности

1

0,3 + 20

0,03 + 10

0,15 + 4

Пределы

измерений

60 Ом

600 Ом

6 кОм

60 кОм

600 кОм

6 МОм

60 МОм

1,5 + 10

3 + 20

2

600 МОм

8 + 2

0

3

Примечание.

1

– параметры погрешности выражены в % от измеренного значения + е.м.р.

(единицы младшего разряда).

2

– погрешность нормирована до 200 МОм.

3

– погрешность нормирована свыше 200 МОм.

1 + 5

2 + 5

Таблица 50 – Метрологические характеристики мультиметров DT4281, DT4282 в режиме

измерения электрической емкости

Пределы допускаемой

абсолютной погрешности

1

1 + 20

Пределы

измерений

1,000 нФ

10,00 нФ

100,0 нФ

1,000 мкФ

10,00 мкФ

100,0 мкФ

1,000 мФ

10,00 мФ

100,0 мФ2 + 20

Примечание.

1

– параметры погрешности выражены в % от измеренного значения + е.м.р.

(единицы младшего разряда).

Таблица 51 – Метрологические характеристики мультиметров DT4281, DT4282 в режиме

измерения частоты

ПределыПределы допускаемой

измерений абсолютной погрешности

1

99,999 Гц

999,99 Гц

9,9999 кГц0,02 + 3

99,999 кГц

500,00 кГц

лист № 19

всего листов 22

Примечание.

1

– параметры погрешности выражены в % от измеренного значения + е.м.р.

(единицы младшего разряда).

Диапазон измерений

Таблица 52 – Метрологические характеристики мультиметров DT4281, DT4282 в режиме

измерения температуры с помощью термопар

Тип

термопары

Пределы допускаемой

абсолютной погрешности

1

КОт – 40 до 800

°

С0,5 + 3

Примечание.

1

– параметры погрешности выражены в % от измеренного значения + градус

Цельсия (

°

С).

Метрологические и технические характеристики токоизмерительных клещей, используемых

совместно с мультиметрами цифровыми HIOKI, приведены в таблице 53.

Таблица 53 – Метрологические и технические характеристики токоизмерительных клещей

ХарактеристикаМодификация

9010-50

10/20/50/100/

200/500

± (0,02Хизм. +

0,01Хк.)

9018-50

10/20/50/100/

200/500

± (0,015Хизм. +

0,001Хк.)

9132-50

20/50/100/200/

500/1000

± (0,03Хизм. +

0,002Хк.)

От 45 до 66

46

188×78×35

От 45 до 66

46

188×78×35

От 45 до 66

55

224×100×35

Диапазоны измерений

силы переменного тока, А

Пределы допускаемой

погрешности измерения

силы переменного тока, А

Диапазон частот, Гц

Диаметр захвата, мм

Габаритные размеры, мм,

(длина×ширина×высота)

Масса, кг

0,42

0,6

Примечания: Хизм. – измеренное значение величины;

Хк – верхний предел измерений.

23 ± 5 °С

Таблица 54 – Основные технические характеристики мультиметров цифровых HIOKI

Характеристика

Электрическое питание

3237, 3237-01

Напряжение

переменного тока

от 100 до 240 В

частотой 50/60 Гц

265×215×80

Модификация

3238, 3238-01

Напряжение

переменного тока

от 100 до 240 В

частотой 50/60 Гц

265×215×80

3239, 3239-01

Напряжение

переменного тока

от 100 до 240 В

частотой 50/60 Гц

265×215×80

2,6

До 80 %

Габаритные размеры, мм,

(длина×ширина×высота)

Масса, кг

Нормальные условия

применения

- температура

окружающего воздуха

- относительная

влажность

Рабочие условия

применения

- температура

окружающего воздуха

От 0 до + 40 °С

лист № 20

всего листов 22

Характеристика

3237, 3237-01

Модификация

3238, 3238-01

3239, 3239-01

- относительная

влажность

До 80 %

23 ± 5 °С

От 0 до + 40 °С

Таблица 55 – Основные технические характеристики мультиметров цифровых HIOKI

(продолжение)

Характеристика

Электрическое питание

3244-60

3 В; одна батарея

типа CR2032

0,1×Погрешность

измерения/°С

109×55×9,5

Модификация

3245-60

3 В; одна батарея

типа CR2032

0,1×Погрешность

измерения/°С

135×60×23

3246-60

3 В; одна батарея

типа CR2032

0,1×Погрешность

измерения/°С

182×30×26,5

0,06

0,14

0,08

До 80 %

Температурный

коэффициент

Габаритные размеры, мм,

(длина×ширина×высота)

Масса, кг

Нормальные условия

применения

- температура

окружающего воздуха

- относительная

влажность

Рабочие условия

применения

- температура

окружающего воздуха

- относительная

влажность

До 80 %

23 ± 5 °С

Таблица 56 – Основные технические характеристики мультиметров цифровых HIOKI

(продолжение)

Характеристика

Электрическое питание

3255-50

3 В; две батареи

типа LR03

0,1×Погрешность

измерения/°С

145×70×31

Модификация

3256-50

3 В; две батареи

типа LR03

0,1×Погрешность

измерения/°С

167×76×33

3257-50

3 В; две батареи

типа LR03

0,1×Погрешность

измерения/°С

167×76×33

0,21

0,26

До 80 %

Температурный

коэффициент

Габаритные размеры, мм,

(длина×ширина×высота)

Масса, кг

Нормальные условия

применения

- температура

окружающего воздуха

- относительная

влажность

Рабочие условия

применения

- температура

окружающего воздуха

От 0 до + 40 °С

От 0 до + 50 °С

лист № 21

всего листов 22

Характеристика

3255-50

Модификация

3256-50

3257-50

- относительная

влажность

До 80 %

23 ± 5 °С

От 0 до + 40 °С

От 0 до + 50 °С

От – 15 до + 55 °С

Таблица 57 – Основные технические характеристики мультиметров цифровых HIOKI

(продолжение)

Характеристика

Электрическое питание

3258

9 В; шесть батарей

типа LR6

0,0005Хизм./°С

275×51×37,5

Модификация

DT4281

6 В; четыре батареи

типа LR6

0,1×Погрешность

измерения/°С

197,4×93×53,4

DT4282

6 В; четыре батареи

типа LR6

0,1×Погрешность

измерения/°С

197,4×93×53,4

0,67

0,68

До 80 %

Температурный

коэффициент

Габаритные размеры, мм,

(длина×ширина×высота)

Масса, кг

Нормальные условия

применения

- температура

окружающего воздуха

- относительная

влажность

Рабочие условия

применения

- температура

окружающего воздуха

- относительная

влажность

До 80 %

Примечания: Хизм. – измеренное значение величины.

Знак утверждения типа

Знак утверждения типа наносится методом трафаретной печати на лицевую панель приборов и

типографским способом на титульные листы руководств по эксплуатации.

Комплектность средства измерений

В комплект поставки мультиметров цифровых HIOKI входят:

- мультиметр (в соответствии с заказом);

- измерительные кабели;

- интерфейсные кабели (опция);

- кейс для переноски (опция);

- руководство по эксплуатации;

- методика поверки.

Поверка

осуществляется по документу МП 52141-12 «Мультиметры цифровые HIOKI модификаций

3237, 3237-01, 3238, 3238-01, 3239, 3239-01, 3244-60, 3245-60, 3246-60, 3255-50, 3256-50, 3257-50,

3258, DT4281, DT4282. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМС» в марте

2012 года.

лист № 22

всего листов 22

Средства поверки: калибратор многофункциональный Fluke 5720A, калибратор универсальный

Fluke 9100.

Сведения о методиках (методах) измерений

Сведения о методиках (методах) измерений приведены в руководствах по эксплуатации.

Нормативные и технические документы, устанавливающие требования к мультиметрам

цифровым HIOKI модификаций 3237, 3237-01, 3238, 3238-01, 3239, 3239-01, 3244-60, 3245-60,

3246-60, 3255-50, 3256-50, 3257-50, 3258, DT4281, DT4282

1. ГОСТ 14014-91Приборы и

преобразователи измерительные цифровые напряжения, тока,

сопротивления. Общие технические требования и методы испытаний.

2. ГОСТ 22261-94Средства измерений электрических и магнитных величин. Общие

технические условия.

3. Техническая документация фирмы «HIOKI E.E. Corporation», Япония.

Рекомендации по областям применения в сфере государственного регулирования

обеспечения единства измерений

- «выполнении работ по оценке соответствия промышленной продукции и продукции других

видов, а также иных объектов установленным законодательством Российской Федерации

обязательным требованиям».

Изготовитель

Фирма «HIOKI E.E. Corporation», Япония.

Адрес: 81 Koizumi, Ueda, Nagano, 386-1192, Japan.

Тел.: +81-268-28-0562Факс: +81-268-28-0568

Web-сайт:

http://www.hioki.co.jp

Заявитель

ЗАО «ТЕККНОУ», г. Санкт-Петербург.

Адрес: 199155, г. Санкт-Петербург, ВО, ул. Уральская д. 17, корп.3, литер Е, пом.1-Н.

Тел. (812) 324-56-27Факс: (812) 324-56-29

Web-сайт:

http://www.tek-know.ru

Испытательный центр

ГосударственныйцентриспытанийсредствизмеренийФедеральноегосударственное

унитарное предприятие «Всероссийский научно-исследовательский институт метрологической

службы» (ГЦИ СИ ФГУП «ВНИИМС»).

Юридический адрес: 119361, г. Москва, ул. Озерная, д. 46.

Тел. 8 (495) 437 55 77; Факс 8 (495) 437 56 66; E-mail:

office@vniims.ru

.

Номер аттестата аккредитации 30004-08 от 27.06.2008 г.

Заместитель Руководителя Федерального агентства

по техническому регулированию и метрологииФ.В. Булыгин

«»2012 г.

Готовы поверить данное средство измерений.

Поверка средств измерений.

ООО СУПРР 8(812)209-15-19, info@saprd.ru

ГРСИ	Наименование СИ	Тип СИ	Производитель	МПИ	Ссылка
18414-02	Контроллеры температуры цифровые	U	Фирма "Yokogawa Electric Corporation", Япония	1 год	Перейти
23833-04	Преобразователи измерительные цифровые	ПЦ6806	ООО "Электронприбор", г.Воронеж	3 года	Перейти
40100-08	Манометры цифровые прецизионные	МЦП-1М, МЦП-2М	АО "Аэроприбор-Восход", г.Москва	1 год - для манометров группы точности "1"; 2 года - для манометров группы точности "2"; 3 года - для манометров группы точности "3"	Перейти
39777-08	Датчики весоизмерительные тензорезисторные цифровые	HSX-D	Фирма "Keli Electric Manufacturing (Ningbo) Co., Ltd.", Китай	1 год	Перейти
35597-07	Осциллографы цифровые	DPO7054, DPO7104, DPO7254, DPO7354	Компания "Tektronix (China) Co., Ltd.", Китай	1 год	Перейти

Заказать поверкуМультиметры цифровые HIOKI мод. 3237, 3237-01, 3238, 3238-01, 3239, 3239-01, 3244-60, 3245-60, 3246-60, 3255-50 3256-50, 3257-50, 3258, DT4281, DT4282ГРСИ 52141-12

Заказать поверку
Мультиметры цифровые HIOKI мод. 3237, 3237-01, 3238, 3238-01, 3239, 3239-01, 3244-60, 3245-60, 3246-60, 3255-50 3256-50, 3257-50, 3258, DT4281, DT4282
ГРСИ 52141-12
