Установки радиометрические для измерения объемной активности нуклидов в жидкости УДЖГ-42Р-06, УДЖГ-42Р-07, ГРСИ 52116-12
Номер госреестра:
52116-12
Наименование СИ:
Установки радиометрические для измерения объемной активности нуклидов в жидкости
Обозначение типа:
УДЖГ-42Р-06, УДЖГ-42Р-07
Производитель:
ЗАО "КБ "Проминжиниринг", г.Наро-Фоминск
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
14.12.2017
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 49167
об утверждении типа средств измерений
Лист № 1
В
сего листов 15
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Установки радиометрические для измерения объемной активности
нуклидов в жидкости УДЖГ-42Р-06 и УДЖГ-42Р-07
Назначение средства измерений
Установки радиометрические для измерения объемной активности нуклидов в
жидкости УДЖГ-42Р-06, УДЖГ-42Р-07 (далее в тексте – установки) предназначены для
измерения объемной активности радионуклидов в жидких средах, в том числе в
технологических контурах и сбросных водах атомных электростанций, по гамма-
излучению.
Описание средства измерений
Принципдействияустановокоснованнавзаимодействиигамма-квантов,
испускаемых контролируемой жидкой средой, с рабочим объемом сцинтиллятора NaI(Tl)
устройства детектирования гамма-излучения сцинтилляционного цифрового УДС-ГЦ.
При этом их энергия преобразуется в энергию световой вспышки. Фотоэлектронный
умножитель (ФЭУ) преобразует регистрируемые фотоны в электрические импульсы тока.
Спектрометрический трактпреобразует эти импульсы в импульсы напряжения
соответствующей амплитуды. Затем методами цифровой обработки принятый сигнал
формируется и фильтруется с целью определения амплитуды сигнала, которая
пропорциональна энергии зарегистрированного гамма кванта.
Коды измеренных амплитуд накапливаются в памяти спектрометрического тракта в
виде амплитудного спектра.
На контакты выходного разъема выводятся сигналы с каналов передачи данных
RS-485 и частотные сигналы с двух счетных каналов «Счет-1» и «Счет-2» для установки
УДЖГ-42Р-06,которыесоответствуютрегистрируемымгамма-квантамвдвух
соответствующих энергетических окнах, и с первого счетного канала «Счет-1» для
установки УДЖГ-42Р-07. Энергетические окна определяют диапазон энергий гамма-
квантов, счетные импульсы которых будут выводиться на соответствующие контакты
выходного разъема.
Энергитические окна устанавливаются при настройке УДС-ГЦ с помощью
сервисной ПЭВМ и сервисного ПО.
Импульсные сигналы с выхода УДС-ГЦ (далее УД) поступают на блок обработки и
передачи данныхБОП-04м (далее блок БОП-04м), обеспечивающий обработку
импульсных сигналов и передачу данных в информационный канал, организованный по
интерфейсу RS-485 для связи с компьютером.
О появлении радионуклидов в контролируемой жидкости trial по превышению
скорости счета импульсов на выходе УД над фоновым значением. Импульсы
формируются по амплитуде и длительности и передаются по линии связи в БОП-04м.
Средняя скорость счета импульсов с выхода УД за вычетом фоновых значений
пропорциональна объемной активности радионуклидов в контролируемой жидкости.
Каждая
установка включа
е
т в себя устройство детектирования (далее УД) гамма-
излучениярадионуклидоввжидкостииблокобработкиипередачиданных
БОП-04м (далее блок БОП-04м),
В зависимости от типа используемого УД и типа измерительного объема (емкости)
установки имеют следующие модификации:
- вариант проточный УДЖГ-42Р-06: УД типа УДЖГ-40м, содержащее УД типа
УДС-ГЦ-63х63-485-АС-С (далее УДС-ГЦ), установленный в емкость измерительную,
Лист № 2
В
сего листов 15
включающую емкость с контролируемой жидкостью, радиационную защиту, реле потока,
клеммную коробку типа КС-07 и стальную раму. Емкость является составной частью
УДЖГ-40м, имеет входной и выходной патрубки для подключения к трубопроводу с
контролируемой жидкостью, окружена радиационной защитой от внешнего излучения и
служит для фиксированного размещения УДС-ГЦ в измерительном объеме и организации
движения измеряемой жидкости с целью обеспечения нормальных условий работы
установки. Рама служит для установки и фиксации составных частей УДЖГ-40м;
-вариантпогружнойУДЖГ-42Р-07(выпускаетсявтрехисполнениях:
УДЖГ-42Р-07, содержащая устройство УДЖГ-41м; УДЖГ-42Р-07 исполнение 1,
содержащая устройство УДЖГ-41м-01 и УДЖГ-42Р-07 исполнение 2, содержащая
устройство УДЖГ-41м-02).
УД типа УДЖГ-41м содержит защитный корпус с фланцем (далее защитный
корпус), УДС-ГЦ и клеммную коробку типа КС-07-01. Защитный корпус с УДС-ГЦ
размещается в емкости с контролируемой жидкостью объемом более 1,2 м
3
или в
измерительном объеме с контролируемой жидкостью так, что расстояние от центра
детектора излучения до дна, стенок емкости и поверхности жидкости составляет не менее
0,6 м. Устройство УДЖГ-41м имеет три исполнения: УДЖГ-41м, УДЖГ-41м-01 и УДЖГ-
41м-02, отличающихся длиной защитного корпуса: - 880 м, 1700 мм и 2550 мм
соответственно.
БОП-04м предназначен для сбора
и обработки импульсов от УД, преобразования
обработанной информации в цифровой код и передачи ее в информационные каналы,
организованные на базе интерфейса RS-485, вычисления текущих значений объемной
активности и отображения результата измерений на цифровом табло.
БОП-04м обеспечивает выдачу сигналов предупреждения на внешний оптико-
акустический сигнализатор (если необходимо в соответствии с задачей контроля) , а также
выдачу сигнала в виде «сухого» контакта, когда текущее значение объемной активности
радионуклидов в жидкости
превышает заданные пороговые уровни (уставки). БОП-04м
также осуществляет автоматический контроль работоспособности УД и передает
информацию об их исправности во внешний информационный канал и на оптический
индикатор блока.
Установки применяются на объектах с атомными энергетическими аппаратами, а
такженаобъектах, связанныхс получением, переработкойииспользованием
радиоактивных материалов, в составе систем радиационного контроля и в автономном
режиме.
Лист № 3
В
сего листов 15

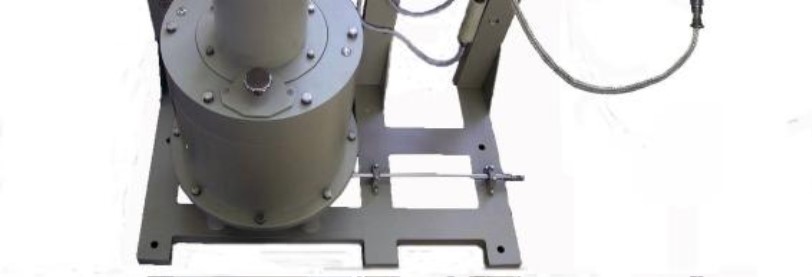

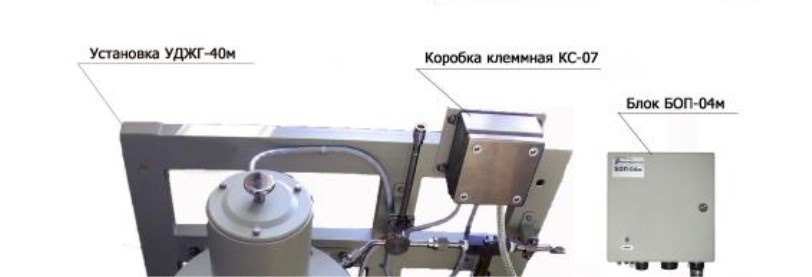

Рис. 1. Внешний вид установки радиометрической УДЖГ-42Р-06.

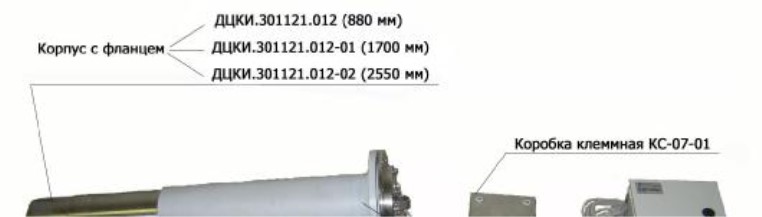

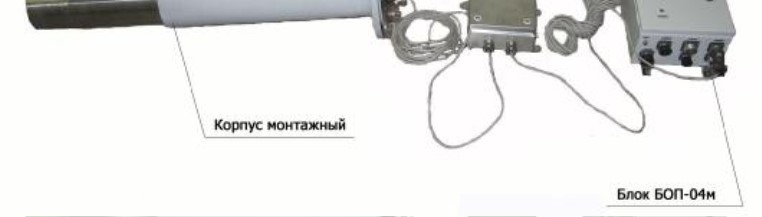

Рис. 2. Внешний вид установки радиометрической УДЖГ-42Р-07.
Лист № 4
В
сего листов 15
Программное обеспечение
Программное обеспечение (далее – ПО) установок состоит из совокупности
встроенного ПО установок, обеспечивающего реализацию технических характеристик
установок, а также внешнего прикладного сервисного ПО, предназначенного для
настройки и обслуживания установок.
Встроенное ПО установок полностью закрыто и защищено от стороннего
вмешательства. Оно обеспечивает:
- стабильное функционирование, накопление спектров и спектральную обработку, а
такжевыделениечастотныхсигналов,пропорциональныхконтролируемому
радиационному параметру в выделенных энергетических окнах спектрометрического
устройства детектирования УДС-ГЦ-63х63-485-АС-С (далее УДС-ГЦ);
- обмен данными УДС-ГЦ с компьютером;
-управление работой блока обработки и представления информации БОП-04м
(далее блок БОП-04м), обработку частотных сигналов по стандартному алгоритму, обмен
информацией БОП-04м по каналу передачи данных RS-485 и представление следующей
информации на дисплее БОП-04м:
- проектный код установки и номер измерительного канала;
-текущиезначенияконтролируемогорадиационногопараметра,частоты
следования импульсов (и номер канала 1 или 2, по которому выводятся данные установки
УДЖГ-42Р-06);
- сигнализацию о превышении установленных пороговых предупредительного или
аварийного уровней;
- результаты автоматического контроля работоспособности установок. Встроенное
программное обеспечение является метрологически значимой частью
установок радиометрических УДЖГ-42Р-06, УДЖГ-42Р-07
Прикладное сервисное ПО установок установлено на СD и обеспечивает с
помощью сервисного компьютера:
- оперативное отображение результатов измерения;
- задание в УДС-ГЦ границ энергетических окон для формирования счетных
сигналов;
- просмотр спектральных распределений гамма-излучения на выходе УДС-ГЦ;
- просмотр нижней и верхней границ энергетических окон в УДС-ГЦ;
- конфигурирование и настройку блока БОП-04м, включая задание пороговых
уставок срабатывания сигнализации.
Идентификационныеданныепрограммногообеспеченияустановок
радиометрических УДЖГ-42Р-06, УДЖГ-42Р-07 приведены в Таблице 1.
Лист № 5
В
сего листов 15
643.591.36427
.00068-06
1.5
FB9AD38772D366036
A3OFB16A35ECDB3
MD5
643.591.36427
.00068-02
1.1
A88F81C325A09B8CE
FCCD08C4CDE5702
MD5
1.5
-
-
UDS_GD_AC
_C.rom
1.3
8588aadc4f37125e6ad2
f726c962d902
MD5
UDS_G_C
11.11.28
D2E3C8400641338C882
B6205A8D4698F
MD5
Таблица 1. Идентификационные данные ПО установок УДЖГ-42Р-06 и УДЖГ-42Р-07
Наименование
программного
обеспечения
Идентификаци
онное
наименование
программного
обеспечения
Номер
версии
(идентифика
ционный
номер)
программног
о
обеспечения
Цифровой
идентификатор
программного
обеспечения
(контрольная сумма
исполняемого кода)
Алгоритм
вычисления
цифрового
идентификат
ора
программног
о
обеспечения
643.59136427.
00073-01
Встроенное ПО
блока БОП-04м
(дляУДЖГ-
42Р-06)
Встроенное ПО
блока БОП-04м
(дляУДЖГ-
42Р-07)
Сервисное ПО
блокаБОП-04м
Встроенное ПО
УДС-ГЦ-63х63-
485-АС-С
Сервисное ПО
УДС-ГЦ-63х63-
485-АС-С
В соответствии с разделом 2.6 МИ 3286-2010 и на основании результатов проверок
уровень защиты ПО установок радиометрических УДЖГ-42Р-06, УДЖГ-42Р-07 от
непреднамеренных и преднамеренны изменений соответствует уровню «С».
МетрологическизначимаячастьПОиизмеренныеданныеустановок
радиометрических УДЖГ-42Р-06, УДЖГ-42Р-07 достаточно защищены. Не требуется
специальныхсредств защиты, исключающих возможность несанкционированной
модификации, обновления (загрузки), удаления и иных преднамеренных изменений
метрологически значимого ПО и измеренных данных установок радиометрических
УДЖГ-42Р-06, УДЖГ-42Р-07.
Метрологические и технические характеристики
Основныеметрологическиеитехническиехарактеристикиустановок
УДЖГ-42Р-06
и
УДЖГ-42Р-07 приведены в таблице 2.
Лист № 6
В
сего листов 15
±15
±20
4,65
×
10
-4
2,38
×
10
-4
2,0
×
10
-4
Значение
Таблица 2
Наименование характеристики
Чувствительность установок УДЖГ-42Р-06 к гамма-
излучению эталонных источников типа ОСГИ, с
-1
×
Бк
-1
, не
менее
для радионуклидов
60
Co
137
Cs
113
Sn
4,80
×
10
-2
2,48
×
10
-2
2,17
×
10
-2
ЧувствительностьустановокУДЖГ-42Р-07кгамма-
излучению эталонных источников типа ОСГИ, с
-1
×
Бк
-1
, не
менее
для радионуклидов
60
Co
137
Cs
113
Sn
4,96
×
10
-2
2,60
×
10
-2
2,35
×
10
-2
Пределы допускаемой основной относительной
погрешности измерений чувствительности установок
УДЖГ-42Р-06 и УДЖГ-42Р-07 к гамма-излучению
эталонных источников типа ОСГИ, %
не более
Пределы допускаемой основной относительной
погрешности измерений активности эталонных источников
типа ОСГИ, %
Пределы допускаемой дополнительной относительной
погрешности измерений активности эталонных
источников типа ОСГИ, %
-при изменении температуры от +5 °С до +50 °С
±5 (на каждые 10 °С
от нормы)
±5
-при изменении влажности до 100 % при +35
°
С
Чувствительность установок УДЖГ-42Р-06 при измерении
объемной активности гамма-излучающих радионуклидов,
находящихся в водном растворе, м
3
×
c
-1
×
Бк
-1
, не менее
для радионуклидов
60
Co
137
Cs
113
Sn
200
300
Уровень собственного фона при размещении устройств
детектирования УДС-ГЦ на подставке ПБАВ. 301529.001,с
-1
не более
УДЖГ-42Р-06
УДЖГ-42Р-07
Диапазоны измерений объемной активности нуклидов в
жидкости установок УДЖГ-42Р-06, Бк
×
м
-3
для радионуклидов
60
Co
137
Cs
113
Sn
2,0
×
10
3
– 3,0
×
10
8
3,7
×
10
3
– 6,0
×
10
8
3,7
×
10
3
– 6,0
×
10
8
Пределы допускаемой основной относительной
погрешности установок УДЖГ-42Р-06 при измерении
объемной активности радионуклидов в жидкости, %
- в диапазоне от 2,0
×
10
3
до 1,0
×
10
4
Бк
×
м
-3
- в диапазоне от 1,0
×
10
4
до 6,0
×
10
8
Бк
×
м
-3
±
40
±
30
Лист № 7
В
сего листов 15
1,0
×
10
3
– 5,0
×
10
7
2,0
×
10
3
– 1,0
×
10
8
2,5
×
10
3
– 1,0
×
10
8
37,2
×
10
-4
14,5
×
10
-4
9,5
×
10
-4
±15
±
40
±
30
0,1 до 3,0
0,06 до 3,0
9,8
×
10
-3
9,610
-3
9,2
×
10
-3
7,64∙10
-2
5,5610
-2
4,14
×
10
-2
Время установления рабочего режима, мин, не более
Нестабильность показаний установок за 24 ч непрерывной
работы, %, не более
±5%
Значение
Наименование характеристики
Диапазоны измерений объемной активности нуклидов в
жидкости установок УДЖГ-42Р-07, Бк
×
м
-3
для радионуклидов
60
Co
137
Cs
113
Sn
Чувствительность установок УДЖГ-42Р-07 при измерении
объемной активности гамма-излучающих радионуклидов,
находящихся в водном растворе, м
3
×
c
-1
×
Бк
-1
, не менее
для радионуклидов
60
Co
137
Cs
113
Sn
Пределы допускаемой основной относительной
погрешности измерений чувствительности установок
УДЖГ-42Р-06 и УДЖГ-42Р-07 к гамма-излучению
радионуклидов в жидкости, %, не более
Пределы допускаемой основной относительной
погрешности установок УДЖГ-42Р-07 при измерении
объемной активности радионуклидов в жидкости, %
-в диапазоне от 1,0
×
10
3
до 1,0
×
10
4
Бк
×
м
-3
- в диапазоне от 1,0
×
10
4
до 1,0
×
10
8
Бк
×
м
-3
Диапазон регистрируемых энергий фотонов, МэВ
- блок детектирования УДЖГ-42Р-06
- блок детектирования УДЖГ-42Р-07
Коэффициенты перехода для установок УДЖГ-42Р-06 от
чувствительности к нуклидам, находящимся в водных
растворах, к чувствительности в твердых источниках типа
ОСГИ, м
3
для радионуклидов
60
Co
137
Cs
113
Sn
Коэффициенты перехода для установок УДЖГ-42Р-07 от
чувствительности к нуклидам, находящимся в водных
растворах, к чувствительности в твердых источниках типа
ОСГИ, м
3
для радионуклидов
60
Co
137
Cs
113
Sn
30
Лист № 8
В
сего листов 15
202x265x135
996х550х870
195х175х95
Ø235х880
Ø235х1700
5
410
2
20
33
от +5 до +50
(УДЖГ-40м и УДЖГ-41м
от +1°С)
101,3 (+5,4; -16,3)
Значение
Ø235х2550
47
Наименование характеристики
Габаритные размеры составных частей установок, мм
Блок обработки и передачи данных БОП-04м (ДхШхВ)
Устройство УДЖГ-40м (ДхШхВ)
Клеммная коробка КС-07 (КС-07-01) ( ДхШхВ)
Корпус с фланцем ДЦКИ.301121.012 для исполнения
УДЖГ-41м)
Корпус с фланцем ДЦКИ.301121.012 -01 (для исполнения
УДЖГ-41м -01
Корпус с фланцем ДЦКИ.301121.012 -02 (для исполнения
УДЖГ-41м -02
Масса составных частей установок, кг
Блок обработки и передачи данных БОП-04м
Устройство УДЖГ-40м
Клеммная коробка КС-07 (КС-07-01)
Корпус с фланцем ДЦКИ.301121.012 для исполнения
УДЖГ-41м)
Корпус с фланцем ДЦКИ.301121.012 -01 (для исполнения
УДЖГ-41м -01
Корпус с фланцем ДЦКИ.301121.012 -02 (для исполнения
УДЖГ-41м -02
Рабочие условия эксплуатации:
- температура окружающего воздуха,
0
С
- атмосферное давления, кПа
-рабочее давление контролируемой жидкости, МПа,
УДЖГ-42Р-06
УДЖГ-42Р-07
- относительная влажность воздуха, %
Средняя наработка на отказ, ч
Средний срок службы установок УДЖГ-42Р-06 и
УДЖГ-42Р-07, лет
1,0
0,4
98 (+35
0
С)
20000
15
Знак утверждения типа
Знак утверждения типа наносится на титульном листе Руководства по эксплуатации
установок УДЖГ-42Р-06, УДЖГ-42Р-07 методом компьютерной графики.
Комплектность средства измерений
В комплект поставки установок УДЖГ-42Р-06 УДЖГ-42Р-07 входят составные
части и эксплуатационная документация, указанные в таблицах 3 и 4.
Лист № 9
В
сего листов 15
Обозначение
Примечание
на каждое изделие
на каждое изделие
на каждое изделие
Таблица 3. Комплект поставки установки УДЖГ-42Р-06
п/пНаименование
Количество
Блок обработки и
1передачи данных
БОП-04м
ПБАВ.468166.004
1
1)
ПБАВ.412123.0071
Устройство
2детектирования
УДЖГ-40м в составе:
2.1Емкость измерительная
ДЦКИ.301119.0101
2.2Устройство
детектирования гамма-
излучения
сцинтилляционное
цифровое
УДС-ГЦ-63х63-485-
АС-С
ДЦКИ.418223.0611
-02
CD с программным
3обеспечением
«Конфигуратор»
11 шт. на всю
поставку
Комплект монтажных
4частей для УДЖГ-40м
согласно ведомости
ПБАВ.412123.007 ВЧ
ДЦКИ.412911.028
1на каждое изделие
Комплект запасных
5частей УДЖГ-40м
согласно ведомости
ПБАВ.412123.007 ЗИ
ДЦКИ.412913.013
1
Комплект
6принадлежностей
УДЖГ-40м согласно
ведомости
ПБАВ.412123.007 ЗИ-1
ДЦКИ.412914.024
1
7Комплект монтажных
частей для БОП-04м
согласно паспорту
ПБАВ.468166.004 ПС
1
8Комплект запасных
частей для БОП-04м
согласно паспорту
ПБАВ.468166.004 ПС
1на каждое изделие
Лист № 10
В
сего листов 15
Продолжение Таблицы 3
Обозначение
Примечание
п/пНаименование
Количество
Подставка
9
ПБАВ.301529.001
1
Установки
10радиометрические для
измерения объемной
активности нуклидов в
жидкости УДЖГ-42Р-
06. Руководство по
эксплуатации
ПБАВ.412123.001
-06 РЭ
--
При поставке более
1 установки: 1 шт.
на всю поставку
2)
Установка
11радиометрическая для
измерения объемной
активности нуклидов в
жидкости УДЖГ-42Р-
06. Паспорт
ПБАВ.412123.001-
06 ПС
1
на каждое изделие
Блок обработки и
12передачи данных БОП-
04м. Паспорт
ПБАВ.468166.004
ПС
1
на каждое изделие
Блок обработки и
13передачи данных БОП-
04м. Руководство по
эксплуатации
ПБАВ.468166.004
РЭ
--
2)
Устройство
14детектирования гамма-
излучения
сцинтилляционное
цифровое УДС-ГЦ-
63х63-485-АС-С.
Руководство по
эксплуатации
(совмещенное с
паспортом)
ДЦКИ.418223.061
-02 РЭ
--
2)
CD с программным
15обеспечением (для
просмотра
энергетических окон,
установленных в УДС-
ГЦ-63х63-485-АС-С)
1При поставке более
1 установки: 1 шт.
на всю поставку
Лист № 11
В
сего листов 15
Продолжение Таблицы 3
Обозначение
Примечание
п/пНаименование
Количество
Емкость
16измерительная.
Этикетка
ДЦКИ.301119.010
Э
--
на каждое изделие
Емкость
17измерительная. Чертеж
общего вида
ДЦКИ.301119.010
ОВ
--
2) 3)
Коробка клеммная
18КС-07. Этикетка
ДЦКИ.685179.062
Э
1
на каждое изделие
Примечания
1.БОП-04мпоставляетсясосвоимкомплектомэксплуатационной
документации, ее количество при поставке более одного устройства определяется
заказом или условиями договора на поставку.
2. При поставке trial одного устройства количество определяется заказом или
условиями договора на поставку.
3. Допускается поставка в виде приложения в составе эксплуатационной
документации.
п/
п
Приме-
чание
Таблица 4. Комплект поставки установки УДЖГ-42Р-07
Количество:
НаименованиеОбозначение
УДЖГУДЖГ-УДЖГ-
-41м41м-0141м-02
Блок обработки и
1передачи данных
БОП-04м
ПБАВ.468166.0041111)
Устройство
2детектирования
УДЖГ-41м в
составе:
ПБАВ.412123.0081----
2.1Устройство
детектирования
гамма-излучения
сцинтилляционно
е цифровое
УДС-ГЦ-63х63-
485-АС-С
ДЦКИ.418223.061-02------
2.2 Корпус с фланцемДЦКИ.301121.012------
Лист № 12
В
сего листов 15
п/
п
Приме-
чание
на
каждое
изделие
Продолжение Таблицы 4
Количество:
НаименованиеОбозначениеУДЖГУДЖГ-УДЖГ-
-41м41м-0141м-02
Устройство
3 детектирования
УДЖГ-41м-01
ПБАВ.412123.008---1
01
--
Устройство
4 детектирования
УДЖГ-41м-02
ПБАВ.412123.008-----
02
1
CD с программным
5 обеспечением
«Конфигуратор»
----
Комплект
6 монтажных частей
для УДЖГ-41м
согласно
ведомости
ПБАВ.412123.008
ВЧ
ДЦКИ.305651.00211
--1 шт. на
всю
поставк
у
1на
каждое
изделие
Комплект
7 монтажных частей
для БОП-04м
согласно паспорту
ПБАВ.468166.004
ПС
111
8Комплект запасных
частей для БОП-04м
согласно паспорту
ПБАВ. 468166.004
ПС
111на
каждое
изделие
ДЦКИ.305653.00111
1на
каждое
изделие
9Комплект запасных
частей для УДЖГ-
41м согласно
ведомости
ПБАВ.412123.008
ЗИ
Подставка
10
ПБАВ.301529.001---
--при
поставке
более 1
установк
и: 1 шт.
на всю
поставку
Лист № 13
В
сего листов 15
п/
п
Приме-
чание
Продолжение Таблицы 4
Количество:
НаименованиеОбозначениеУДЖГУДЖГ-УДЖГ-
-41м41м-0141м-02
ПБАВ.412123.001-----
06 РЭ
--2)
ПБАВ.412123.001-11
06 ПС
1на
каждое
изделие
ПБАВ.468166.00411
ПС
ПБАВ.468166.004----
РЭ
1на
каждое
изделие
--2)
ДЦКИ.418223.061-----
02 РЭ
--2)
Установки
11 радиометрические
для измерения
объемной
активности
нуклидов в
жидкости УДЖГ-
42Р-06.
Руководство по
эксплуатации
Установки
12 радиометрические
для измерения
объемной
активности
нуклидов в
жидкости УДЖГ-
42Р-06. Паспорт
Блок обработки и
13 передачи данных
БОП-04м. Паспорт
Блок обработки и
14 передачи данных
БОП-04м.
Руководство по
эксплуатации
Устройство
15 детектирования
гамма-излучения
сцинтилляционное
цифровое УДС-ГЦ-
63х63-485-АС-С.
Руководство по
эксплуатации
(совмещенное с
паспортом).
16 CD с программным
обеспечением (для
просмотра
энергетических
окон,
установленных в
УДС-ГЦ-63х63-
485-АС-С)
----
--при
поставке
более 1
установк
и: 1 шт.
на всю
поставку
Лист № 14
В
сего листов 15
п/
п
Приме-
чание
Продолжение Таблицы 4
Количество:
НаименованиеОбозначение
УДЖГУДЖГ-УДЖГ-
-41м 41м-01 41м-02
Корпус с фланцем.
17 Этикетка
ДЦКИ.301121.012Э11
1на
каждое
изделие
ДЦКИ.301121.012----
ВО
--2) 3)
Корпус с фланцем.
18 Чертеж общего
вида
Коробка клеммная
19 КС-07-01.
Этикетка
ДЦКИ.685179.062Э11
1на
каждое
изделие
Примечания
1. БОП-04м поставляется со своим комплектом эксплуатационной документации,
ее количество при поставке более одного устройства определяется заказом или
условиями договора на поставку.
2. При поставке более одного устройства количество определяется заказом или
условиями договора на поставку.
3. Допускается поставка в виде приложения в составе эксплуатационной
документации.
Поверка
осуществляется по разделу 4 «Методика поверки» Руководства по эксплуатации
«Установки радиометрические для измерения объемной активности нуклидов в жидкости
УДЖГ-42Р-06» ПБАВ.412123.001-06 РЭ», утвержденному ГЦИ СИ ФГУП «ВНИИМ
им. Д.И. Менделеева» в сентябре 2012г.
Приповеркеустановокприменяются рабочиеэталоны1-горазрядапо
ГОСТ 8.033-96:
- источники фотонного излучения радионуклидные спектрометрические закрытые
типа ОСГИ-3 из радионуклидов
60
Co,
137
Cs,
113
Sn, активностью 10
5
Бк.
Сведения о методиках (методах) измерений
Методики измерений изложены в документах:
«Установки радиометрические для измерения объемной активности нуклидов в
жидкости УДЖГ-42Р-06. Руководство по эксплуатации»;
«Блок обработки и передачи данных БОП-04м. Руководство по эксплуатации»;
«Устройстводетектированиягамма-излучениясцинтилляционноецифровое
УДС-ГЦ-63х63-485-АС-С. Руководство по эксплуатации (совмещенное с паспортом)».
Нормативные и технические документы, устанавливающие требования к
установкам
УДЖГ-42Р-06 и УДЖГ-42Р-07
ГОСТ27451-87«Средстваизмеренийионизирующихизлучений.Общие
технические условия».
Лист № 15
В
сего листов 15
ГОСТ 8.033-96 «ГСИ. Государственная поверочная
схема для средств измерений
активности радионуклидов, потока и плотности потока альфа-, бета-частиц и фотонов
радионуклидных источников».
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
- при выполнении работ по обеспечению безопасных условий и охраны труда;
-при осуществлении деятельности по обеспечению безопасности при чрезвычайных
ситуациях;
Изготовитель
ЗАО «КБ «Проминжиниринг».
Почтовый адрес: 123458, г. Москва, ул. Твардовского, д.8.
Юридический адрес: 143300, Московская обл., г. Наро-Фоминск, ул. Калинина, д. 8/1.
Телефон/факс: (495) 781-72-72.
Заявитель
ЗАО «КБ «Проминжиниринг».
Почтовый адрес: 123458, г. Москва, ул. Твардовского, д.8.
Юридический адрес: 143300, Московская обл., г. Наро-Фоминск, ул. Калинина, д. 8/1.
Телефон/факс: (495) 781-72-72.
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева»
регистрационный номер 30001-10
Юридический адрес: 190005, г. Санкт-Петербург, Московский пр., д.19
Тел. (812) 251-76-01
Факс(812) 713-01-14
e-mail:
Заместитель Руководителя
Федерального агентства по техническому
регулированию и метрологииФ.В. Булыгин
М.п.
«____»___________________2012 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 47021-11 | Приборы для измерения коэффициентов отражения и передачи модульные | NI PXIe-5630 | Компания "National Instruments Corporation", США | 1 год | Перейти |
| 47181-11 | Устройства измерения, регистрации, управления и автоматики многофункциональные | Multilin серий UR, URPlus, 650 | Фирма "GE Multilin", Канада | 8 лет | Перейти |
| 68300-17 | Установки автоматические компьютеризированные | REMAGRAPH C-500 | Фирма "Magnet-Physik Dr. Steingroever GmbH", Германия | 1 год | Перейти |
| 12750-00 | Преобразователи объема жидкости турбинные | Smith Meter Guardsman G (GP, GL), L (LB, LSJ, LJ), Smith Meter Sentry с Ду от 3/4\" до 24 | Фирма "FMC EnergySystems, FMC Measurement Solutions", США, Германия | 4 года | Перейти |
| 2851-72 | Термометры для измерения температуры спирта (старое наименование Термометры ртутные стеклянные) | ТП-22 | ОАО "Термоприбор", г.Клин | 3 года | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
