Устройства детектирования УДАС-01И, ГРСИ 52115-12

Смотреть ГРСИ
52114-12

Номер госреестра:

52115-12

Наименование СИ:

Устройства детектирования

Обозначение типа:

УДАС-01И

Производитель:

ОАО "Пятигорский завод "Импульс", г.Пятигорск

Межповерочный интервал:

2 года

Сведения о типе СИ:

Срок свидетельства

Срок свидетельства:

30.10.2022

Описание типа:

Скачать
описание типа СИ

Методика поверки:

Поверка<br>Аккредитованная лаборатория<br>8(812)209-15-19, info@saprd.ru

Поверка
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru

К сожалению, комментарии пока что отсутствуют. Вы можете быть первым. Оставить комментарий:

Описание типа средства измерения: Читать в отдельном окне

Untitled document

Приложение к свидетельству № 49166

об утверждении типа средств измерений

Лист № 1

всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Устройства детектирования УДАС-01И

Назначение средства измерений

УстройствадетектированияУДАС-01Ипредназначеныдляизмеренияв

автоматическом режиме объемной активности (далее ОА) паров

131

Описание средства измерений

Метод измерения и принцип действия УДАС-01И основаны на непрерывном отборе

проб способом прокачивания контролируемого воздуха через фильтрующий элемент и

регистрации активности сорбированных на фильтрующем элементе радионуклидов йода (в

аэрозольной, в молекулярной и в органической формах).

Измеряемой физической величиной является ОА гамма- активных паров

131

УДАС-01И имеет два канала измерительный и контроля. Измерительный канал

работает в совмещенном режиме измерения, в котором измеряется физическая величина ОА

паров

131

I. Канал контроля предназначен для проверки работоспособности УДАС-01И по

встроенному контрольному источнику

137

УДАС-01И состоит из следующих частей:

- блока детектирования БДАС-01И;

- устройства накопления и обработки информации УНО-04И;

- каплеотбойника;

- фильтра.

БДАС-01И состоит из механизма перемещения каретки (ПМ) еМ4.033.006 и блока

детектирования БДМГ-07И еМ2.809.026. Места отбора пробы, а также блок детектирования,

расположен в 4π-свинцовой защите толщиной 4 см.

Устройство обработки и накопления информации УНО-04И выполнено в виде

металлического блока с креплением для настенного монтажа. На передней крышке

УНО-04И расположены органы управления и индикации. На нижней стенке корпуса

расположеныразъемыдляприсоединенияустройствдетектирования,устройства

сигнализации, линии связи по интерфейсу RS-485, разъем и тумблер цепи сетевого питания.

Каплеотбойник ЖШ2.968.089 представляет собой бачок из нержавеющей стали,

закрытыйкрышкой.Входнойивыходнойштуцерыкаплеотбойникарасположены

диаметрально противоположно верхней части цилиндрической стенки. Снизу бачка имеется

резьбовой штуцер для слива конденсата, закрытый гайкой. Бачок имеет уровнемер в виде

вертикальной полупрозрачной трубки из пластифицированного поливинилхлорида.

Фильтр ЖШ2.966.049 представляет собой герметичный пластиковый держатель

для

фильтрующего материала АФА РСП -20.

Общий вид блоков УДАС-01И и расположение мест для нанесения оттисков клейм

поверителя показаны на рисунках 1-2.

Лист № 2

всего листов 5

1 – Пломбы с оттиском клейма поверителя

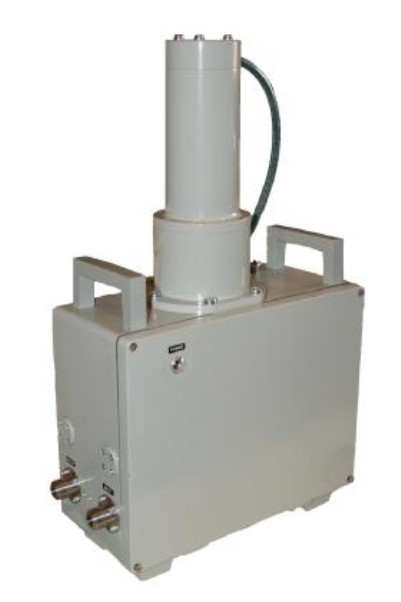

Рисунок 1 – Общий вид блока БДАС-01И

1 – Пломбы с оттиском клейма поверителя

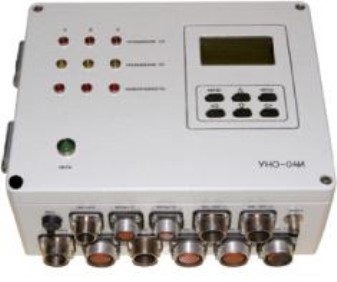

Рисунок 2 – Общий вид блока УНО-04И

Лист № 3

всего листов 5

Наименование про-

граммного обеспе-

чения

Идентификаци-

онное наимено-

вание про-

граммного

обеспечения

Номер версии

(идентифика-

ционный но-

мер программ-

ного обеспече-

ния)

Цифровой иденти-

фикатор про-

граммного обеспе-

чения (контроль-

ная сумма испол-

няемого кода)

Алгоритм вычис-

ления цифрового

идентификатора

программного

обеспечения

Технологическая

программа

TestUNO04

еМ1.287.025Д55М

TestUNO04.exe

0.3.00

b4f9156b02026c477

b618ed2959e726f

MD5

Программное обеспечение

Технологическая программа TestUNO04 не является встроенным программным

обеспечением, и выполняет следующие функции:

- проверка правильности передачи данных от УНО-04И на устройства верхнего

уровня (ВУ) таких как: текущих и архивных результатов измерения, информации о состоянии

УДАС-01И, информации о нерадиационных параметрах;

- проверка возможности дистанционного контроля и управления режимами работы

УДАС-01И;

- проверка настроек метрологических параметров (границы энергетических зон,

пороги сигнализации, коэффициенты линейности и чувствительности) и не метрологических

параметров (установка календарного времени и даты, времени измерения, регламента

автоматического контроля).

Таблица 1 – Идентификационные данные программного обеспечения

Программное обеспечение не оказывает влияния на метрологические характеристики

УДАС-01И.Уровеньзащитыпрограммногообеспеченияотпреднамеренныхи

непреднамеренных изменений – «С» в соответствии с МИ 3286-2010.

Метрологические и технические характеристики

Диапазон измерения ОА, Бк/м

.......................................................3,0·10

-2

... 3,0·10

Пределы допускаемой относительной погрешности

при измерении ОА с доверительной вероятностью 0,95, %......................................... ±30

Чувствительность при измерении активности

131

I, накопленной

на фильтрующем элементе, 1/(Бк·с)................................................................ (6·± 1,2)·10

-2

Чувствительность при регистрации активности источника ОСГИ

с радионуклидом

137

Cs, 1/(Бк·с) ..................................................................(5,4·± 0,81)·10

-2

Пределы допускаемой относительной погрешности при измерении активности

источника ОСГИ с радионуклидом

137

Cs, при доверительной

вероятности 0,95, % ........................................................................................................ ±15

Среднее значение скорости счета собственного фона гамма- излучения:

- в канале

131

, с

-1

, не более............................................................................ 7,0

- в канале

137

, с

-1

, не более.......................................................................... 9,0

Диапазон энергий регистрируемого гамма-излучения

131

I, кэВ: ...........285 ... 435

Нелинейность градуировочной характеристики, %, не более.........................15

Время установления рабочего режима, мин, не более ....................................15

Нестабильность показаний за время непрерывной работы

24 часа, %, не более..........................................................................................5

Перепад давления, кПа, не более......................................................................1,8

Допустимый подсос воздуха в БДАС-01И, %, не более..................................5,0

Электрическая прочность изоляции ...................выдерживает напряжение 1500 В

Сопротивление изоляции, МОм, не менее .......................................................20,0

Сопротивление защитного заземления, Ом, не более......................................0,1

Лист № 4

всего листов 5

Рабочий диапазон температур, °С ...........................................................- 10…+ 50

Защищенность от проникновения твердых предметов и воды по ГОСТ 14254-96 (МЭК

529):

- Блок детектирования БДАС-01И....................................................................IP67 -

Устройство УНО-04И .....................................................................................IP65

Питание от сети переменного тока:

напряжение, В.............................................................................................187 ... 244

частотой, Гц.................................................................................................. 50 ± 2

Потребляемая мощность, В∙А, не более...........................................................60

Наработка на отказ, ч, не менее........................................................................30000

Назначенный срок службы до капитального ремонта, лет..............................10

Габаритные размеры и масса отдельных блоков и устройств, входящих в состав

УДАС-01И, не более значений, приведенных в таблице 1.

Таблица 1

Габаритные размеры, мм, не более

440×700×190

360×255×130

Масса, кг, не более

6,5

Наименование блока, устройства

Блок детектирования БДАС-01И

Устройство накопления и обработ-

ки информации УНО-04И

Каплеотбойник ЖШ2.968.089

Фильтр ЖШ2.966.049

240×300×160

220×102×139

2,8

0,55

Знак утверждения типа

Наносится на титульный лист паспорта еМ1.287.023ПС типографским способом и на

изделие методом фотохимии на табличку.

Номер свидетельства об утверждении типа УДАС-01И и номер Государственного

Реестра СИ указаны в разделе 17 еМ1.287.025ПС.

Комплектность средства измерений

В комплект поставки УДАС-01И входят:

- блок детектирования БДАС-01И еМ2.807.009, шт...............................................1 -

устройство накопления и обработки информации УНО-04И еМ2.808.004, шт ..1 -

каплеотбойник ЖШ2.968.089, шт..........................................................................1 -

фильтр ЖШ2.966.049, шт.......................................................................................1 -

комплект ЗИП согласно ведомости еМ1.287.023 ЗИ, шт .....................................1 -

комплект монтажных частей еМ1.287.023 ВЧ, шт ...............................................1 -

ведомость эксплуатационных документов еМ1.287.023 ВЭ, шт..........................1 -

комплект эксплуатационных документов согласно ведомости

еМ1.287.023 ВЭ, шт................................................................................................1

Поверка

осуществляется по еМ1.287.023РЭ, раздел 4 (методы поверки), утвержденным ГЦИ СИ ФБУ

«Ставропольский ЦСМ» в 2012 г.

Перечень основного оборудования, необходимого для поверки УДАС-01И:

- образцовые спектрометрические источники гамма-излучения из набора ОСГИ;

Нормативные и технические документы, устанавливающие требования к устройствам

детектирования УДАС-01И

1. Устройства детектирования УДАС-01И. Технические условия еМ1.287.023ТУ.

2. ГОСТ 27451-87 «Средства измерений ионизирующих излучений. Общие

технические условия».

3. ГОСТ 22251-89 «Средства измерений объемной активности искусственного

радиоактивного аэрозоля. Общие технические требования и методы испытаний».

Лист № 5

всего листов 5

4. ГОСТ 52931-2008 «Приборы контроля и регулирования технологических

процессов».

Сведения о методиках (методах) измерений

Методы измерения – прямой и косвенный, приведены в руководстве по эксплуатации

еМ1.287.023РЭ

Рекомендации по областям применения в сфере государственного регулирования

обеспечения единства измерений

Осуществление деятельности в области охраны окружающей среды и выполнении

работ по обеспечению безопасных условий и охраны труда.

Изготовитель

ОАО «Пятигорский завод «Импульс»

адрес: 357500, Россия, г. Пятигорск, ул. Малыгина, 5,

тел.: (8793) 33-65-14

факс: (8793) 33-89-36

е-mail:

contakt@pzi.ru

сайт:

www.pzi.ru

Испытательный центр

ГЦИ СИ ФБУ «Ставропольский ЦСМ»

адрес: 355035, г. Ставрополь, ул. Доваторцев, 7а,

телефон: (8652) 35-21-77, 35-76-19,

факс: (8652) 95-61-94,

e-mail: ispcentrcsm@gmail.соm

Заместитель

Руководителя Федерального

агентства по техническому

регулированию и метрологииФ.В.Булыгин

М.П.

«___» _____________ 2012 г.

Готовы поверить данное средство измерений.

Поверка средств измерений.

ООО СУПРР 8(812)209-15-19, info@saprd.ru

Похожие средства измерения:

ГРСИ	Наименование СИ	Тип СИ	Производитель	МПИ	Ссылка
11934-89	Устройства учета природного газа	Расход 2	ПО "Промприбор", Украина, г.Ивано-Франковск	1 год	Перейти
7540-85	Блоки детектирования	БДБ2	ОАО "Пятигорский завод "Импульс", г.Пятигорск	1 год	Перейти
74892-19	Устройства для поверки вторичной измерительной аппаратуры узлов учета нефти и нефтепродуктов	УПВА-Т	ООО "СНГ" (Системы Нефть и Газ), г.Щелково	1 год	Перейти
32285-17	Устройства измерительные	ЦП8512	ООО "МНПП "Электроприбор", Беларусь, г.Витебск	2 года	Перейти
32144-06	Устройства многофункциональные	УРАН-НТ	ООО "Процессор-НТ", г.Воронеж	2 года	Перейти

Поверка средств измерений

ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru

Поверка средств измерений

Заказать поверкуУстройства детектирования УДАС-01ИГРСИ 52115-12

Заказать поверку
Устройства детектирования УДАС-01И
ГРСИ 52115-12
